هواکش سانتریفیوژ

بررسی ( فن سانتریفیوژ ) و نحوه عملکرد آن

هواکش سانتریفیوژ هوا را از مرکز خود گرفته و در قسمت پروانه ها به گردش در آورده و با گردش در انتهای پروانه و محوطه هوزینگ در نهایت به محیط اطراف پرتاب می کند. در این حالت انرژی جنبشی با جریان هوا مخلوط شده و با کاهش حرکت، شدت جریان هوا قبل از تخلیه فشار استاتیکی افزایش می یابد. بیشترین کاربردی که این فن ها دارند در محیط هایی بوده که نیاز به فشار هوای بالا برای انتقال و جابجایی هوا است.

 فن سانتریفیوژ بصورت مکنده و دمنده، بکوارد و فوروارد و چمپیون (دیسک مکنده) دسته بندی می شوند که برای جابجایی هوای آلوده و یا هوا با ویژگی خاص (سرما و گرما) و جابجایی مواد استفاده می شود. به صورت کلی انواع بکوارد و فوروارد برای مقابله با افت فشار بالای استاتیکی در سیستم های کانال کشی قابل استفاده هستند.

فن سانتریفیوژ در کجا استفاده می شود؟

  • سوله ها و کارخانه های صنعتی
  • آشپزخانه های صنعتی
  • هتل ها
  • بیمارستان ها
  • سالن های اجتماعات و سینما
  • و ساختمان های اداری

{ فن سانتریفیوژ } از چه مواد و اجزائی ساخته شده است؟

هواکش سانتریفیوژ دارای اجزای مختلفی همچون هوزینگ فن، پروانه، محور محرکه پروانه فن، داکت ورودی و خروجی هوا و درایور است. جنس بدنه و نوع الکتروموتور با توجه به شرایط کاری و محیطی فن انتخاب می شود.

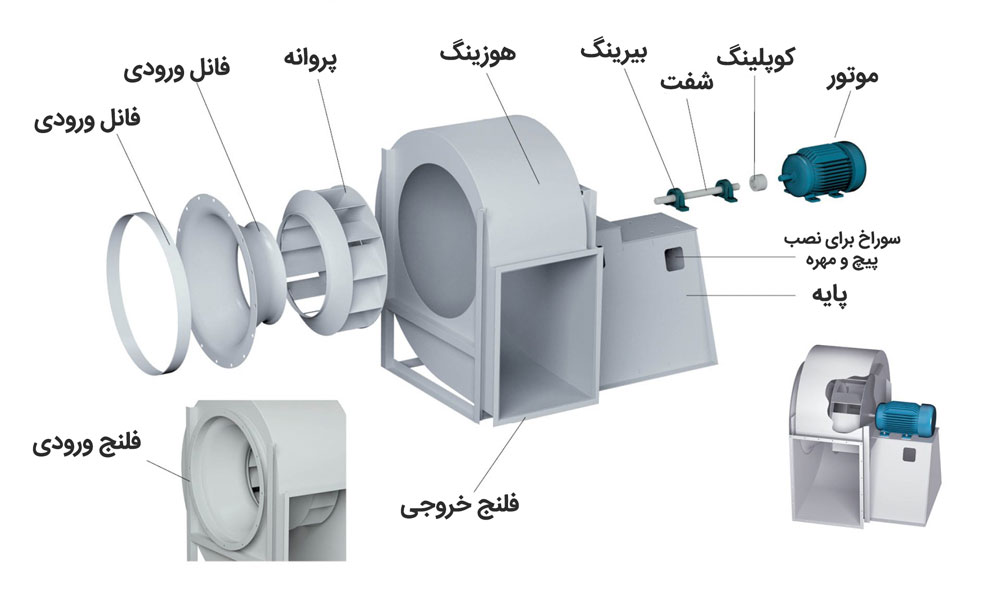

اجزای تشکیل دهنده هواکش سانتریفیوژ

بدنه یا هوزینگ فن سانتریفیوژ

جنس بدنه یا هوزینگ هواکش سانتریفیوژ معمولا از آلیاژهایی مثل ورقه گالوانیزه، استیل، آلومینیوم، PVC و ... استفاده می کنند.

فن سانتریفیوژ با جنس PVC برای کار در شرایط آزمایشگاهی و محیط های اسیدی مناسب هستند.

پروانه یا impller

پروانه هواکش سانتریفیوژ به اشکال مختلف پروانه خمیده Forward Curved، شیب دار رو به جلو Forward Inclined، پروانه شیب دار رو به عقب، شعاعی Radial Impeller، تیغه نازک Air Foil و ... استفاده می کنند که انواع پروانه شعاعی و بکوارد یکی از پرکاربردترین آن ها هستند.

از جمله مشکلاتی که ممکن است برای فن سانتریفیوژ بوجود آید و علل ایجاد آن

  • روشن نشدن؛ به دلیل پارگی تسمه، از جا درامدن پولی، گیرکردن پروانه به پوسته و یا نامناسب بودن ولتاژ ارسالی به الکتروموتور
  • صدای زیاد فن؛ برخورد پروانه به مخروط ورودی، سفت نبودن پیچ های الکتروموتور، خرابی یاتاقان ها، انتخاب نادرست فولی متصل به موتور و بالانس نبودن محور
  • هوادهی کمتری دارد؛ چرخش فن در جهت اشتباه، کم بودن سرعت چرخش، بسته بودن زیاد دمپرها، کثیفی فیلترها و کوچکی فن برای محیط
  • هوادهی بالا؛ چرخش در جهت نامناسب، بالا بودن سرعت چرخش، نصب نبودن دمپر و بزرگی فن برای کاربری

مراقبت و نگهداری از فن سانتریفیوژ

برای جلوگیری از خرابی فن لازم است که حتما به طور منظم مورد بازدید کارشناس مجرب قرار بگیرد. یکی از قسمت های مهم هواکش سانتریفیوژ که نیاز به توجه و مراقبت ویژه دارد، یاتاقان ها هستند که مورد فرسایش قرار میگیرند. با فرسایش آن ها شفت ها هم ساییده شده و پروانه لنگ می شود، بنابراین صدایی غیر عادی ایجاد می کند. برای جلوگیری از این فرسایش توجه کنید که محل نصب هواکش سانتریفیوژ نباید مرطوب و سرپوشیده باشد.

کاربرد هواکش سانتریفیوژ

به هنگام نصب فن سانتریفیوژ توجه به این نکات ضروری است:

  • توجه به تغییر شکل فیزیکی و میزان فشاری که پروانه ها و شفت تحمل می کنند.
  • نصب لرزه گیر به ترتیب و با مقدار فشردگی لازم باشد.
  • اتصال موتور کوپل شده به فن حتما طبق نمودار کارخانه سازنده موتور باشد.
  • به تکفاز و سه فاز بودن محصول توجه کنید.
  • کلیه این مراحل باید تحت نظر کارشناس فنی و متخصص انجام شود.

مشاوره قبل از خرید سانتریفیوژ

قبل از خرید هواکش سانتریفیوژ توجه به نکات زیر ضروری است تا شما را در انتخاب هواکش مناسب راهنمایی کند.

سوالاتی که قبل خرید هواکش سانتریفیوژ باید پاسخشان را بدانید

برای چه مکان یا در چه محیطی استفاده می شود؟

معمولا از هواکش سانتریفیوژ برای سوله، کارگاه، اتاق کار، اداری، آشپزخانه، باشگاه و سرویس های منازل استفاده می شود.

آیا صدای هواکش سانتریفیوژ مهم است یا خیر؟

اگر صدای هواکش برای شما مهم است و نیاز است که صدای آن کنترل شود توصیه می گردد که از موتورهایی با دور پایین استفاده شود یا در باکس طراحی شده و سایلنسر روی آن نصب شود.

برق محیطی که هواکش در آن نصب می شود سه فاز است یا تکفاز؟

امکان نصب سانتریفیوژ ساده و آسان برای محیطی که برق آن تکفاز است، وجود دارد. اما برای سه فاز 100% نیاز به تابلو برق و محافظ دارد.

ابعاد محیط چقدر است؟ (طول، عرض و ارتفاع)

ابعاد محیط با توجه به جدول ضرایب و برحسب مترمکعب بر ساعت به دست می آید.

نوع آلودگی چیست؟

بخار، گرما، روغن، دود و بخارات اسیدی

در مواردی مانند بخارات اسیدی از فن هایی با جنس pvc استفاده می شود و در باقی موارد از هواکش هایی با جنس گالوانیزه.

کانال و هود در این محیط وجود دارد؟ تعداد دستگاه های زیر هود چقدر است؟

در صورتی که کانال دارید، ابعاد کانال چقدر است؟ برای به دست آوردن ابعاد کانال مولفه هایی مانند طول مسیر کانال، قطر دهانه کانال، تعداد زانویی، تعداد دریچه ها و ابعاد هود که شامل طول و عرض است و چه تعداد دستگاه زیر هود قرار دارد را مشخص کنید.

توجه:

  • اگر آشپزخانه است، چه تعداد دستگاه برای پخت و پز وجود دارد.
  • اگر محیط صنعتی (کارگاهی) است، تعداد دستگاه هایی که آلودگی ایجاد می کنند، چه تعداد است.
  • در صورتی که محیط کانال ندارد، باید با کانال ساز صحبت کرد.
  • هوای ورودی دارند یا خیر؟ از چه طریقی هوای ورودی دارند؟

حتما باید هوای ورودی (فشار مثبت) داشته باشند تا هوا بتواند جریان و سپس گردش پیدا کند. در صورتیکه هوای ورودی نداشتند باید ابتدا از طریق کانال، درب و پنجره هوای ورودی ایجاد کنند و سپس از سانتریفیوژ فشار مثبت استفاده می کنیم.

نمایش بیشتر
فن سانتریفیوژچیست و چگونه کار می کند؟
فن سانتریفیوژ یا فن گریز از مرکز از سه جز اصلی که شامل پروانه یا ایمپلر و قاب یا حوزینگ بعلاوه الکتروموتور و یا شفت و یاتاقان جهت گردش و انتقال قدرت می شود.
از فن سانتریفیوژ در چه شرایطی استفاده می شود؟
فن سانتریفیوژ برای انتقال هوا در شرایطی که با آلودگی و یا افت فشار شدید در مسیر انتقال هوا مواجه هستیم مورد استفاده قرار می گیرد.
مشکلات متداول فن سانتریفیوژ چیست؟
1-لرزش شدید -2-صدای زیاد 3-روشن نشدن فن سانتریفیوژ 4-شکسته شدن پایه موتور 5-افت مکش و هوادهی فن
