VID-0030080080
پمپ آب طبقاتی یکی از انواع مدل پمپ ها می باشد که برای تامین فشار و دبی مورد نیاز آب در مصارفی گسترده ای از قبیل تامین فشار آب مصرفی ساختمان ها بلند، سیستم های انتقال آب، بوستر پمپ های آبرسانی و آتش نشانی، سیستم های شستشوی صنعتی، تغذیه آب بویلر، گردش آب سرد سیستم ها خنک کننده، سیستم های تصفیه آب RO و اولترافیلتراسیون، استخرهای شنا، آبیاری تحت فشار کشاورزی، صنایع غذایی و ... استفاده می شوند و برای پمپاژ سیالاتی با ویسکوزیته پایین، غیر قابل انفجار و اشتعال و فاقد ذرات جامد و فیبرها کاربرد دارند.

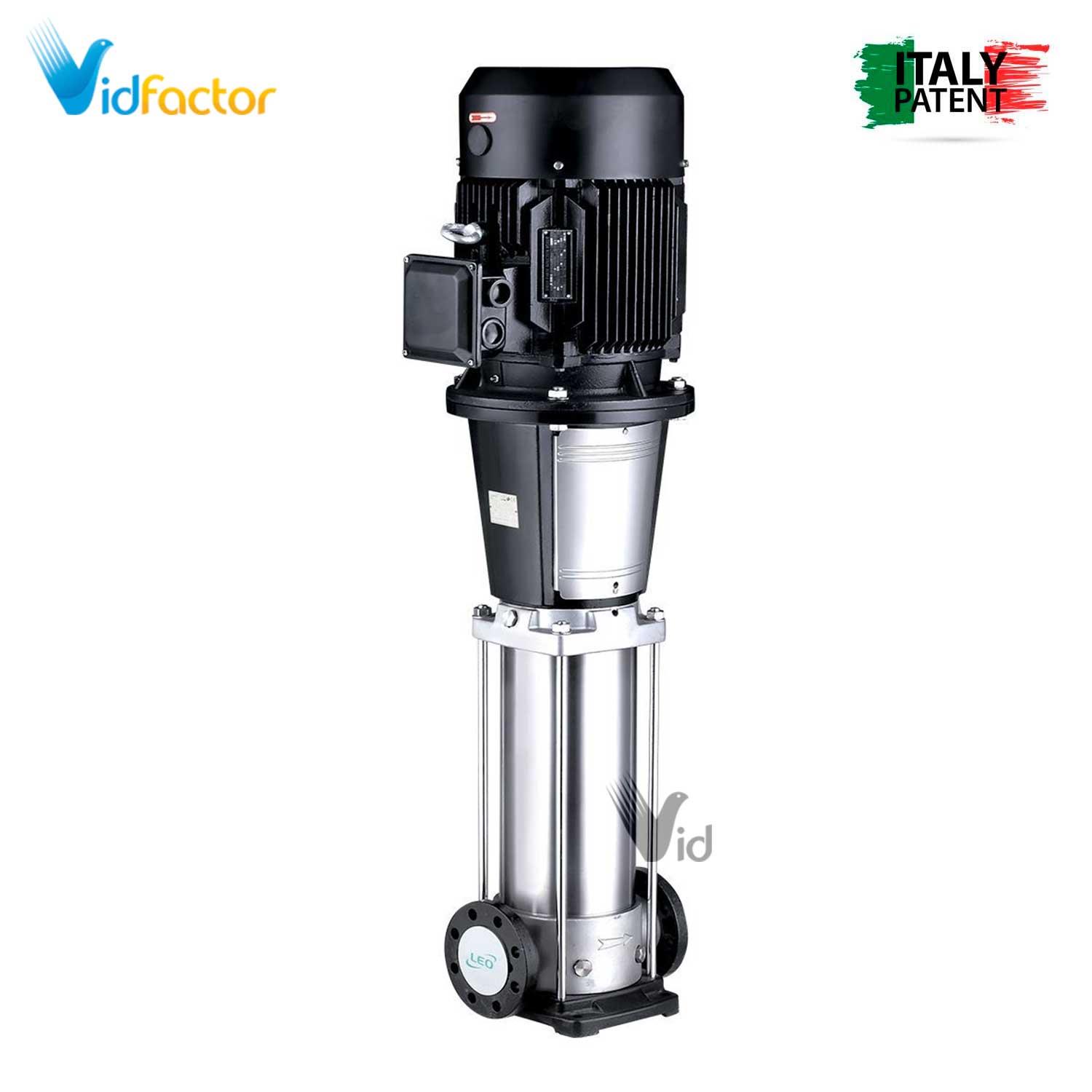

پمپ آب عمودی طبقاتی با بدنه استیل و پروانه استیل با حداکثر دبی 2.4 متر مکعب در ساعت وحداکثر ارتفاع 102 متر، حداکثر توان 1.5 اسب (سه فاز) با کاربری برای تامین فشار در سیستم های آبرسانی، تغذیه دیگ بخار، آب شیرین کن های صنعتی، بوستر پمپ های آبرسانی و آتشنشانی، تاسیسات صنعتی می باشد.همانطور که از نام این محصول مشخص می باشد این پمپ به صورت عمودی قرار می گیرد و الکتروموتور در بالا قرار گرفته و شفت آن به صورت عمودی و از طریق یک کوپلینگ به شفت پمپ متصل شده است و در قسمت پایین پروانه و دیفیوزرهای پمپ قرار دارد (در برخی مدل های لیو تعداد پروانه ها به 36 عدد می رسد که همراه سایر قطعات از قبیل دیفیوزر و بیرینگ های سرامیکی بر روی شفت قرار گرفته اند) و ورودی و خروجی جریان سیال در پایین ترین قسمت و به صورت خطی قرا گرفته شده است.پمپ های عمودی طبقاتی لئو در سه تیپ LVR و LVS و LVS-B تولید می گردند که تفاوت این سه تیپ در جنس آن می باشد بدین صورت که در تیپ LVR تمام قطعات مورد استفاده در پمپ به جز هد و پایه پمپ از استنلس استیل 304 ساخته شده اند و هد و پایه پمپ از چدن ضد زنگ HT200 ساخته شده اند، در تیپ LVS تمام قطعات از استنلس استیل 304 ساخته شده اند و در تیپ LVS-B تمام قطعات از استنلس استیل 316 ساخته شده اند. این پمپ ها قابلیت تامین فشار تا 323 متر و تامین دبی تا 240 متر مکعب بر ساعت را دارند و سیال با محدوده دمای 20- الی 120+ درجه سانتیگراد را پمپاژ می نمایند.
در خصوص ساختار پمپ های عمودی طبقاتی یکی از مهمترین قطعات شفت پمپ می باشد زیرا تمام قطعات دوار پمپ روی شفت قرار دارند و با توجه به تعداد پروانه های زیاد و همچنین ایجاد فشار های بالا نوع و کیفیت ساخت شفت بسیار پر اهمیت می باشد، شرکت لیو در این خصوص از شفت های دارای زبانه یا Splined استفاده نموده و برای ساخت آن از آخرین تکنولوژی روز دنیا (cold extruding molding) استفاده نموده تا میزان تنش های موجود و مقاومت آن را به حداقل برساند.
| توان | 1.5اسب_1.1kw |
| گروه | پمپ آب طبقاتی |
| برق | سه فاز _ 380 ولت |
| سایز دهانه خروجی | 1.1/4 اینچ_32mm |
| حداکثر ارتفاع یا هد | 102 |
| جنس بدنه | استیل 304 |
| جنس پروانه | استیل 304 |
| سایز دهانه ورودی | 1.1/4 اینچ_32mm |
| نوع اتصال | فلنج |
| بازه ارتفاع پمپ | 100 تا 150 متر |
| حداکثر آبدهی(مترمکعب برساعت) | 2.4 |
| شدت جریان(آمپر) | 22 |
| دماي مجاز سیال | 20- 120+ |
| وزن (kg) | 31.5 |
| ابعاد (میلیمتر) | 806*250*210 |
| توان (وات) | 1100 |
| درجه حفاظت (IP) | IP55 |
| کلاس عایق | F |
منحنی عملکرد شماره 17 مربوط به پمپ طبقاتی LVS1-17 میباشد.
