مختصری از منحنی های عملکرد پمپ:

آنچه در این مقاله بررسی می شود، ارائه مختصری از منحنی های عملکرد، برای انواع پمپ های مختلف است.

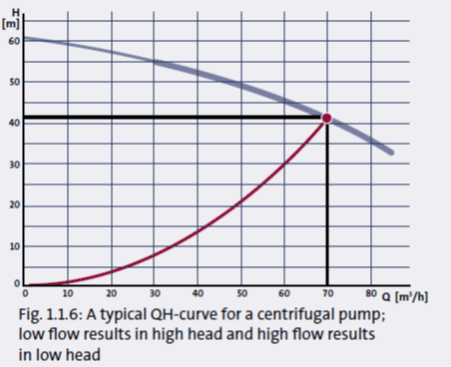

منحنی HQ:

منحنی HQ نشان می دهد که پمپ قادر به انتقال سیال در یک جریان داده شده است. هد با واحد متر ارتفاع مایع اندازه گیری می شود [mLC] به طور معمول واحد متر [متر] اعمال می شود. مزیت استفاده از واحد متر به عنوان واحد اندازه گیری برای هد یک پمپ این است که منحنی Q تحت تاثیر نوع مایع پمپ قرار نگیرد.

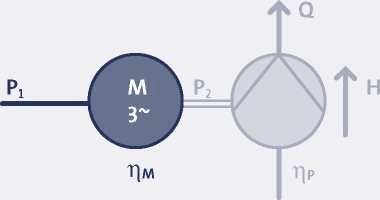

منحنی های مصرف انرژی و بازده به طور معمول فقط قسمت پمپ واحد یعنیP2وPرا پوشش می دهد.

راندمان یا بهره وری منحنی ƞ:

بهره وری رابطه بین قدرت عرضه شده و میزان مصرف انرژی است. در پمپ ها، بهره وریqpرابطه بین قدرتی که پمپ به آب (PH)وارد می کند و قدرت اعمال شده یا وارده به شفت (P2) است.

بطوری که:

p: چگالی مایع بر حسب کیلوگرم بر متر مکعب است،

:gشتاب گرانش بر حسبm / s2است

،Q: جریان بر حسبm3 / sاست

:Hهد بر حسب متر است.

برای آب در دمای 20 درجه سانتیگراد و باQاندازه گیری شده درm3 / hوHدر متر، قدرت هیدرولیکی را می توان به صورت زیر محاسبه کرد:

همانطور که از منحنی کارایی مشخص است، بهره وری به نقطه کار پمپ بستگی دارد. بنابراین، مهم است که یک پمپی را انتخاب کنید که متناسب با جریان مورد نیاز است و تضمین می کند که پمپ در محدوده کارآمد ترین جریان کار می کند.

قدرت مصرفی منحنی:P2

رابطه بین مصرف انرژی پمپ و جریان در شکل  نشان داده شده است. منحنیP2اکثر پمپ های سانتریفیوژ همانند شکل است که در شکل نشان داده شده است که در آن مقدارP2در هنگام افزایش جریان افزایش می یابد..

منحنی:NPSH

مقدارNPSHیک پمپ حداقل فشار مطلق است که باید در سمت مکش پمپ برای جلوگیری از کاویتاسیون وجود داشته باشد. مقدارNPSHدر [m] اندازه گیری می شود و بستگی به جریان دارد. هنگامی که جریان افزایش می یابد، مقدارNPSHنیز افزایش می یابد
