نقشه راه اندازی بوستر پمپ با اینورتر

بوستر پمپ‌های مجهز به اینورتر با تغییر سرعت موتور، میزان آبدهی و فشار سیستم را متناسب با مقدار مصرف تنظیم می‌کنند. عملکرد صحیح این تجهیزات به انتخاب مناسب پمپ و اینورتر، اتصال صحیح اجزای الکتریکی و مکانیکی و تنظیم دقیق پارامترهای کنترلی وابسته است. آشنایی با نقشه راه اندازی بوستر پمپ با اینورتر به تکنسین‌ها و کاربران کمک می‌کند ارتباط میان پمپ، اینورتر، سنسور فشار و تابلو برق را بهتر درک کنند و مراحل راه‌اندازی را با خطای کمتری انجام دهند. در ادامه، ابتدا با عملکرد اینورتر و نقش آن در بوستر پمپ آب آشنا می‌شویم و سپس مشخصات فنی، مراحل نصب و راه‌اندازی و نکات مهم مربوط به نقشه این سیستم را بررسی می‌کنیم.

اینورتر بوستر پمپ چیست؟

برای درک بهتر نقشه راه اندازی بوستر پمپ با اینورتر، باید بدانید که اینورتر یا VFD تجهیزی الکترونیکی است که با تغییر فرکانس و ولتاژ ورودی موتور، سرعت چرخش آن را کنترل می‌کند. در بوستر پمپ، اینورتر به‌جای اینکه موتور را فقط در حالت روشن یا خاموش قرار دهد، امکان تغییر دور آن را متناسب با نیاز شبکه فراهم می‌کند. در یک سیستم بوستر پمپ معمولی، تغییرات مصرف آب ممکن است باعث روشن و خاموش‌شدن مکرر پمپ شود؛ اما در سیستم مجهز به اینورتر، سرعت موتور می‌تواند باتوجه‌به فشار موردنیاز تغییر کند. برای مثال، زمانی که مصرف آب افزایش پیدا می‌کند، اینورتر با افزایش دور موتور به تامین دبی موردنیاز کمک می‌کند و هنگام کاهش مصرف، دور موتور کاهش پیدا می‌کند. اینورتر معمولا در کنار سنسور فشار و تجهیزات کنترلی کار می‌کند. سنسور، فشار واقعی سیستم را اندازه‌گیری کرده و مقدار آن را به ورودی کنترلر یا اینورتر ارسال می‌کند. سپس سیستم کنترل با مقایسه فشار موجود با مقدار تنظیم‌شده، سرعت موتور را اصلاح می‌کند. نوع اتصالات و نحوه تنظیم پارامترها به مدل اینورتر، موتور و ساختار تابلو بستگی دارد.

اینورتر در بوستر پمپ چه نقشی دارد؟

نقش اصلی اینورتر در بوستر پمپ، کنترل سرعت موتور برای دستیابی به فشار موردنیاز سیستم است. در این ساختار، موتور مجبور نیست همیشه با حداکثر سرعت کار کند و سرعت آن بر اساس میزان مصرف تغییر می‌کند. این روش می‌تواند عملکرد سیستم را در شرایط مختلف مصرف پایدارتر کند. اینورتر با دریافت بازخورد فشار از سنسور، شرایط لحظه‌ای سیستم را بررسی می‌کند. اگر فشار از مقدار تنظیم‌شده کمتر شود، سرعت موتور افزایش پیدا می‌کند و اگر فشار به مقدار موردنظر برسد یا مصرف کاهش پیدا کند، سرعت موتور کاهش می‌یابد. این فرایند معمولا با استفاده از کنترل PID انجام می‌شود. از طرف دیگر، اینورتر امکان راه‌اندازی و توقف نرم موتور را فراهم می‌کند. در نتیجه، تغییرات ناگهانی سرعت کاهش پیدا کرده و تنش واردشده به موتور و تجهیزات مکانیکی کمتر می‌شود. در سیستم‌های چند پمپه نیز اینورتر می‌تواند بخشی از منطق کنترل دور متغیر باشد، در حالی که ورود و خروج پمپ‌ها از مدار ممکن است توسط کنترلر یا PLC انجام شود.

ویژگی‌های اینورتر بوستر پمپ

اینورتر مورداستفاده در بوستر پمپ علاوه بر تغییر سرعت موتور، قابلیت‌های کنترلی و حفاظتی مختلفی دارد که بسته به برند و مدل دستگاه متفاوت هستند. مهم‌ترین ویژگی‌ها عبارت‌اند از:

• کنترل دور موتور: سرعت موتور را متناسب با شرایط کاری سیستم تنظیم می‌کند.
• کنترل فشار: با دریافت بازخورد سنسور، دور موتور را برای حفظ فشار تنظیم‌شده تغییر می‌دهد.
• کنترل PID: اختلاف میان فشار واقعی و فشار مطلوب را بررسی و سرعت موتور را اصلاح می‌کند.
• حفاظت‌های الکتریکی: در مدل‌های مختلف، حفاظت‌هایی مانند اضافه‌جریان، اضافه‌بار و خطای ولتاژ وجود دارد.
• تنظیم محدوده فرکانس: امکان تعیین حداقل و حداکثر فرکانس کاری موتور را فراهم می‌کند.
• قابلیت‌های ارتباطی: بعضی مدل‌ها امکان ارتباط با کنترلر، PLC یا تجهیزات مانیتورینگ را دارند.
• کنترل راه‌اندازی و توقف: سرعت موتور در زمان شروع و پایان کار به‌صورت تدریجی تغییر می‌کند.

مزایای استفاده از اینورتر در بوستر پمپ

استفاده از اینورتر نحوه عملکرد بوستر پمپ را با میزان مصرف واقعی هماهنگ‌تر کند. در این سیستم، موتور در شرایطی که نیاز به حداکثر توان وجود ندارد، می‌تواند با دور پایین‌تری کار کند. البته میزان صرفه‌جویی انرژی به منحنی پمپ، الگوی مصرف، فشار موردنیاز و نحوه طراحی سیستم بستگی دارد. مهم‌ترین مزایای استفاده از اینورتر و شناختن نقشه راه اندازی بوستر پمپ با اینورتر عبارت‌اند از:

• کاهش مصرف انرژی: در زمان کاهش تقاضا، امکان کارکرد موتور با سرعت کمتر وجود دارد.
• تثبیت فشار آب: سرعت پمپ بر اساس فشار واقعی سیستم تنظیم می‌شود.
• کاهش استارت و توقف‌های مکرر: تغییر دور موتور می‌تواند نیاز به روشن و خاموش‌شدن مداوم پمپ را کاهش دهد.
• راه‌اندازی نرم موتور: افزایش تدریجی سرعت، فشار مکانیکی کمتری به موتور و پمپ وارد می‌کند.
• کاهش استهلاک تجهیزات: کاهش سیکل‌های استارت و توقف می‌تواند به افزایش عمر برخی اجزای سیستم کمک کند.
• کنترل دقیق‌تر عملکرد: امکان تنظیم پارامترهای مختلف برای هماهنگ‌کردن عملکرد پمپ با شرایط شبکه وجود دارد.
• کاهش نوسانات عملکرد: در صورت طراحی و تنظیم صحیح، سیستم می‌تواند فشار را در محدوده مطلوب پایدارتر نگه دارد.

انواع اینورتر مناسب پمپ

انتخاب اینورتر مناسب برای بوستر پمپ فقط بر اساس تک‌فاز یا سه‌فاز بودن انجام نمی‌شود. توان، جریان نامی، ولتاژ، فرکانس و مشخصات موتور باید با ظرفیت و ویژگی‌های اینورتر مطابقت داشته باشد. همچنین نوع برق ورودی و خروجی درایو باید با ساختار سیستم سازگار باشد.

اینورتر مناسب موتور تک‌فاز

برای موتورهای تک‌فاز باید مشخصات پلاک موتور و الزامات سازنده اینورتر بررسی شود. ولتاژ، جریان، توان و نوع موتور از جمله مواردی هستند که در انتخاب درایو اهمیت دارند. همه اینورترها برای کنترل هر نوع موتور تک‌فاز مناسب نیستند و بعضی مدل‌ها برای موتورهای خاص طراحی شده‌اند؛ بنابراین قبل از نصب، باید مشخصات موتور با کاتالوگ و دستورالعمل اینورتر تطبیق داده شود.

اینورتر مناسب موتور سه‌فاز

موتورهای سه‌فاز در بسیاری از سیستم‌های بوستر پمپ کاربرد دارند و امکان کنترل دور مناسب با استفاده از VFD را فراهم می‌کنند. در انتخاب اینورتر برای موتور سه‌فاز باید توان، ولتاژ، جریان نامی، فرکانس و دور موتور بررسی شود. ظرفیت اینورتر نیز باید با شرایط کاری موتور و الزامات سازنده مطابقت داشته باشد. تنظیم نادرست مشخصات موتور در درایو می‌تواند باعث عملکرد نامناسب یا فعال شدن خطاهای حفاظتی شود.

روش کار اینورتر بوستر پمپ چگونه است؟

عملکرد بوستر پمپ اینورتری بر پایه دریافت بازخورد از سیستم و تنظیم سرعت موتور انجام می‌شود. در ساده‌ترین حالت، سنسور فشار مقدار فشار موجود در شبکه را اندازه‌گیری می‌کند و این مقدار را به ورودی کنترلی اینورتر یا کنترلر ارسال می‌کند. سیستم کنترل، فشار واقعی را با فشار تنظیم‌شده یا Set Point مقایسه می‌کند. اگر فشار کمتر از مقدار مطلوب باشد، کنترلر فرمان افزایش سرعت را صادر می‌کند و اینورتر فرکانس موتور را افزایش می‌دهد. در نتیجه دور پمپ بیشتر شده و توانایی آن برای تامین دبی موردنیاز افزایش پیدا می‌کند. هنگامی که مصرف آب کاهش پیدا می‌کند، فشار شبکه افزایش می‌یابد و سیستم کنترل می‌تواند سرعت موتور را کاهش دهد. این فرایند باعث می‌شود پمپ متناسب با شرایط مصرف کار کند و نیازی به کارکرد مداوم با حداکثر سرعت نداشته باشد. در این ساختار، کنترل PID نقش مهمی در اصلاح سرعت موتور دارد. تنظیمات PID، حداقل و حداکثر فرکانس و سایر پارامترها باید بر اساس مدل اینورتر، مشخصات پمپ و شرایط شبکه انجام شوند؛ بنابراین نمی‌توان یک مجموعه عدد ثابت را برای تمام بوستر پمپ‌ها پیشنهاد کرد.

بیشتر بخوانید: نصب بوستر پمپ؛ مراحل، تجهیزات و نکات مهم

بررسی مشخصات فنی بوستر پمپ و اینورتر قبل از راه‌اندازی

پیش از شروع راه‌اندازی، مشخصات فنی موتور، پمپ و اینورتر باید با یکدیگر تطبیق داده شوند. انتخاب اشتباه یا تنظیم نادرست درایو می‌تواند عملکرد سیستم را مختل کند. مهم‌ترین مشخصات مورد بررسی عبارت‌اند از:

• توان موتور: توان نامی موتور باید با ظرفیت اینورتر متناسب باشد.
• جریان نامی: جریان درج‌شده روی پلاک موتور برای تنظیمات درایو اهمیت دارد.
• ولتاژ: ولتاژ موتور و محدوده کاری اینورتر باید با یکدیگر سازگار باشند.
• تعداد فاز: نوع موتور و ساختار ورودی و خروجی اینورتر باید بررسی شود.
• فرکانس کاری: فرکانس نامی موتور و محدوده فرکانس قابل‌تنظیم درایو باید مشخص باشد.
• دور موتور: سرعت نامی موتور برای تنظیم صحیح پارامترهای آن اهمیت دارد.
• دبی موردنیاز: ظرفیت پمپ باید با میزان مصرف سیستم هماهنگ باشد.
• هد و فشار موردنیاز: پمپ باید توان تأمین فشار موردنظر در شرایط کاری سیستم را داشته باشد.
• تعداد پمپ‌ها: در بوستر پمپ‌های چند پمپه، منطق کنترل و نحوه ورود پمپ‌ها به مدار باید مشخص باشد.
• مشخصات اینورتر: توان، جریان خروجی، محدوده فرکانس و قابلیت‌های کنترلی درایو باید بررسی شود.
• مشخصات سنسور فشار: محدوده اندازه‌گیری و نوع سیگنال سنسور باید با ورودی کنترل سازگار باشد.

عوامل مهم قبل از نصب اینورتر برای بوستر پمپ

پیش از نصب اینورتر، فقط مشخصات الکتریکی موتور بررسی نمی‌شود. وضعیت کل سیستم نیز باید برای راه‌اندازی آماده باشد. محل نصب اینورتر باید تهویه مناسبی داشته باشد و در برابر رطوبت، گردوغبار و گرمای بیش از حد محافظت شود. اتصالات برق، کابل‌ها، سیستم ارت و تجهیزات حفاظتی نیز باید کنترل شوند. در بخش هیدرولیکی، وجود آب کافی، وضعیت مسیر مکش و دهش، شیرآلات، صافی و نشتی‌های احتمالی باید بررسی شود. اگر پمپ نیاز به هواگیری یا پر کردن اولیه دارد، این کار باید پیش از روشن‌کردن انجام شود. سنشور فشار نیز باید در محل مناسب نصب شده و محدوده کاری آن با سیستم کنترل مطابقت داشته باشد. علاوه بر این، باید روش حفاظت از پمپ در برابر خشک کارکردن مشخص شود. وجود اینورتر به‌تنهایی به معنی مصونیت پمپ از خشک کارکردن نیست و این قابلیت باید در ساختار کنترل سیستم پیش‌بینی شده باشد.

مراحل راه‌ اندازی بوستر پمپ با اینورتر

برای مراحل راه اندازی بوستر پمپ با اینورتر باید بخش‌های مکانیکی، الکتریکی و کنترلی به‌ترتیب بررسی شوند. در واقع، راه اندازی بوستر پمپ با اینورتر تنها به روشن‌کردن درایو محدود نمی‌شود و تنظیمات موتور، سنسور فشار و پارامترهای کنترلی نیز باید بررسی شوند. جزئیات تنظیمات باتوجه‌به برند و مدل تجهیزات متفاوت است، اما روند کلی شامل مراحل زیر می‌شود.

• بررسی وضعیت پمپ و مسیر لوله‌کشی

پیش از روشن‌کردن سیستم، مسیر مکش و دهش، شیرهای قطع و وصل، صافی، اتصالات و نشتی‌های احتمالی بررسی شوند. همچنین باید از وجود آب کافی برای کارکرد پمپ اطمینان حاصل شود.

• هواگیری و پر کردن پمپ

اگر ساختار پمپ به پرایم کردن نیاز دارد، پمپ و مسیر مکش باید مطابق دستورالعمل سازنده از آب پر و هواگیری شوند. روشن‌کردن پمپ بدون آب کافی می‌تواند به اجزای آن آسیب برساند.

• بررسی اتصالات برق و اینورتر

اتصالات برق ورودی، خروجی موتور، ارت و مدارهای کنترلی باید مطابق نقشه و دستورالعمل سازنده بررسی شوند. سیم‌کشی ترمینال‌ها نباید بر اساس یک نقشه عمومی و بدون توجه به مدل اینورتر انجام شود.

• اتصال و بررسی سنسور فشار

سنسور فشار باید در محل مناسب سیستم نصب شود و محدوده اندازه‌گیری و نوع سیگنال آن با ورودی اینورتر یا کنترلر مطابقت داشته باشد. سپس باید صحت نمایش فشار بررسی شود.

• واردکردن مشخصات موتور در اینورتر

مشخصات درج‌شده روی پلاک موتور مانند ولتاژ، جریان، توان، فرکانس و دور نامی در پارامترهای مربوط به اینورتر وارد می‌شوند. مقادیر دقیق و شماره پارامترها به برند و مدل درایو بستگی دارند.

• تنظیم فشار و پارامترهای کنترلی

فشار مطلوب یا Set Point، حداقل و حداکثر فرکانس، زمان شتاب و کاهش سرعت و پارامترهای PID بر اساس نیاز سیستم تنظیم می‌شوند. این مقادیر نباید بدون توجه به منحنی پمپ و دستورالعمل سازنده انتخاب شوند.

• بررسی جهت چرخش موتور

پس از راه‌اندازی اولیه، جهت چرخش موتور باید بررسی شود. در صورت مشاهده جهت نادرست، اصلاح اتصالات باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود.

• انجام تست اولیه

در تست اولیه، جریان موتور، فشار، صدا، لرزش، نشتی و خطاهای نمایش‌داده‌شده روی اینورتر بررسی می‌شوند. هرگونه صدای غیرعادی یا افزایش غیرطبیعی جریان باید پیش از ادامه کار بررسی شود.

• تست عملکرد اتوماتیک

در حالت اتوماتیک، سیستم در شرایط مختلف مصرف آزمایش می‌شود. باید بررسی شود که با کاهش فشار، دور پمپ افزایش پیدا می‌کند و با کاهش مصرف، سیستم متناسب با شرایط سرعت موتور را کاهش می‌دهد.

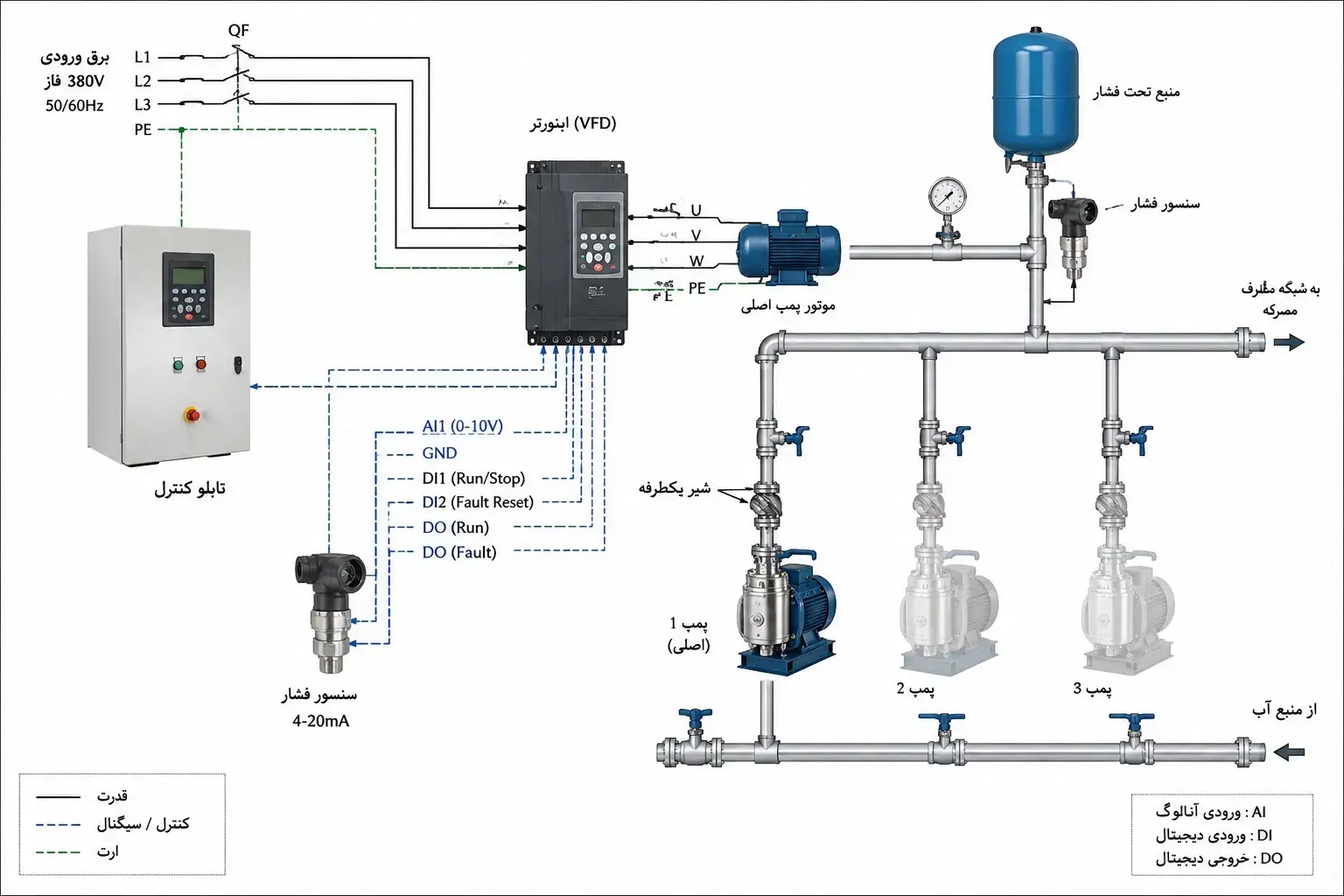

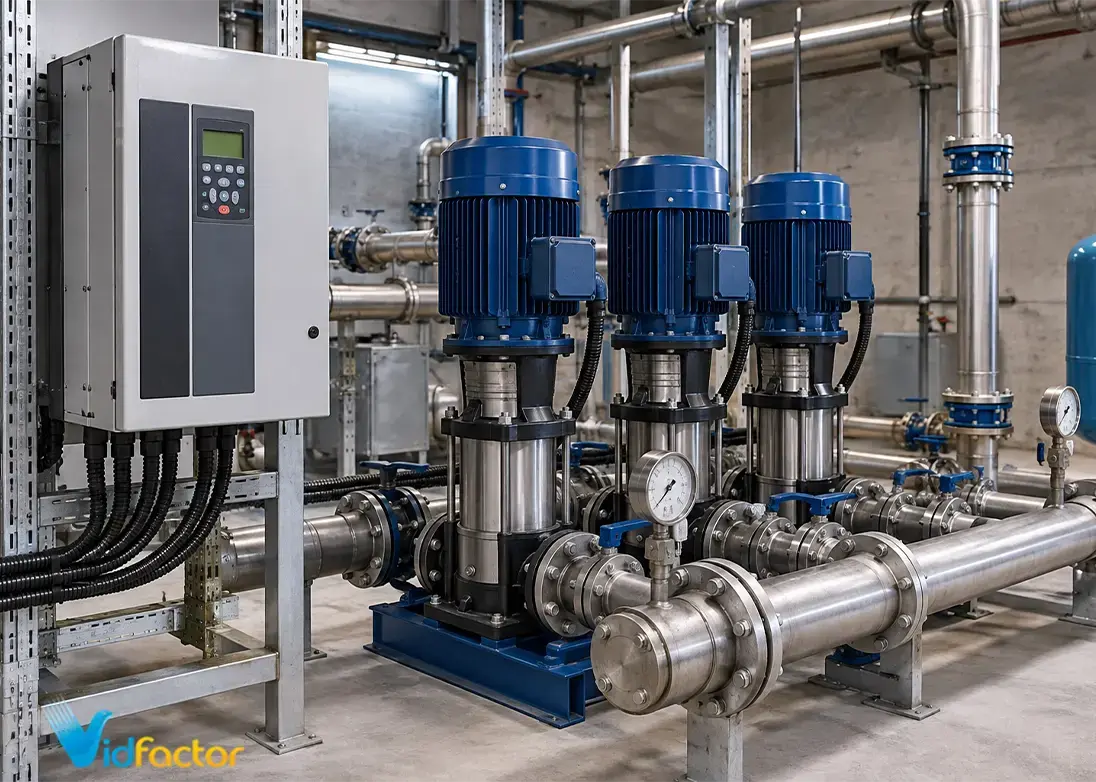

نقشه راه اندازی بوستر پمپ با اینورتر

برای درک بهتر روش راه اندازی بوستر پمپ با اینورتر و نحوه اتصال اجزای مختلف در یک سیستم بوستر پمپ اینورتری، مشاهده نقشه شماتیک می‌تواند ارتباط میان پمپ، اینورتر، سنسور فشار، تابلو برق و مسیر لوله‌کشی را مشخص‌تر کند. نقشه راه اندازی بوستر پمپ با اینورتر در این بخش باید اجزای اصلی سیستم و ارتباط میان بخش‌های مختلف را به‌صورت شماتیک نمایش دهد.

در یک سیستم معمول، بخش هیدرولیکی شامل مسیر مکش، پمپ، مسیر دهش و تجهیزات مربوط به کنترل جریان است. در بخش کنترلی نیز سنسور فشار، اینورتر و در صورت نیاز کنترلر یا PLC با یکدیگر در ارتباط هستند. نحوه دقیق سیم‌کشی و ترمینال‌ها باید بر اساس نقشه الکتریکی همان مدل اینورتر و تابلو انجام شود.

بیشتر بخوانید: اجزای بوستر پمپ؛ معرفی کامل قطعات و کاربرد هر کدام

نکات مهم در نقشه راه اندازی بوستر پمپ با اینورتر

هنگام بررسی نقشه راه اندازی بوستر پمپ با اینورتر، باید ارتباط صحیح بخش‌های مکانیکی، الکتریکی و کنترلی در نظر گرفته شود. رعایت موارد زیر به جلوگیری از خطا در زمان نصب و راه‌اندازی کمک می‌کند:

• تطبیق اینورتر و موتور: مشخصات موتور و درایو باید با یکدیگر سازگار باشند.
• رعایت اتصالات مدار قدرت و کنترل: مسیر سیم‌کشی قدرت، موتور و تجهیزات کنترلی باید مطابق نقشه سازنده اجرا شود.
• اتصال صحیح ارت: بدنه تجهیزات و سیستم برق باید مطابق الزامات الکتریکی مربوطه به سیستم ارت متصل شوند.
• نصب صحیح سنسور فشار: محل نصب سنسور باید امکان اندازه‌گیری مناسب فشار سیستم را فراهم کند.
• انتخاب کابل مناسب: سطح مقطع و نوع کابل‌ها باید بر اساس جریان، طول مسیر و الزامات سازنده انتخاب شوند.
• تنظیم صحیح پارامترهای اینورتر: پارامترهای موتور و کنترل فشار باید مطابق مشخصات واقعی سیستم تنظیم شوند.
• جلوگیری از خشک کارکردن: سیستم باید روش مناسبی برای تشخیص یا جلوگیری از کارکرد پمپ بدون آب داشته باشد.
• تهویه مناسب اینورتر: گرمای تولیدشده درایو باید به‌درستی دفع شود.
• رعایت دستورالعمل سازنده: نقشه عمومی جایگزین نقشه و دستورالعمل اختصاصی تجهیزات نیست.
• تست پس از راه‌اندازی: عملکرد سیستم باید در حالت دستی و اتوماتیک بررسی شود.

راهنمای راه اندازی بوستر پمپ با اینورتر

راه‌اندازی صحیح بوستر پمپ اینورتری به هماهنگی میان پمپ، موتور، اینورتر، سنسور فشار و تجهیزات کنترلی نیاز دارد. پیش از شروع کار باید مشخصات فنی تجهیزات بررسی و سازگاری آن‌ها تأیید شود. سپس وضعیت مسیر لوله‌کشی، آب ورودی، اتصالات برق، سنسور فشار و سیستم حفاظتی بررسی شده و تنظیمات اینورتر مطابق مشخصات موتور و نیاز سیستم انجام شود. نقشه راه اندازی بوستر پمپ با اینورتر نیز باید ارتباط بخش‌های مکانیکی، قدرت و کنترل را به‌صورت واضح نشان دهد. ازآنجاکه ترمینال‌ها و پارامترهای کنترلی در اینورترهای مختلف یکسان نیستند، برای نصب و تنظیم نهایی باید علاوه بر نقشه سیستم، به دفترچه فنی همان مدل مراجعه شود.

سوالات متداول درباره نقشه راه اندازی بوستر پمپ با اینورتر

آیا استفاده از اینورتر برای بوستر پمپ ضروری است؟

عموما خیر، زیرا نوع سیستم کنترل به نیاز پروژه، مشخصات پمپ، الگوی مصرف و طراحی بوستر پمپ بستگی دارد. اینورتر زمانی استفاده می‌شود که کنترل دور و تنظیم متناسب فشار و دبی مورد نیاز است.

برای انتخاب اینورتر بوستر پمپ چه مشخصاتی باید بررسی شود؟

توان، ولتاژ، جریان نامی، فرکانس، تعداد فاز و نوع موتور باید با مشخصات اینورتر مطابقت داشته باشد. قابلیت‌های کنترلی و حفاظتی درایو نیز باید متناسب با سیستم انتخاب شوند.

آیا هر اینورتری برای موتور پمپ مناسب است؟

خیر. سازگاری اینورتر با نوع موتور، توان، ولتاژ، جریان و شرایط کاری آن باید بررسی شود. برای انتخاب نهایی نیز باید مشخصات فنی موتور و دستورالعمل سازنده درایو بررسی شود.

مهم‌ترین بخش‌های نقشه راه اندازی بوستر پمپ با اینورتر چیست؟

در نقشه باید ارتباط بخش‌های اصلی مانند منبع برق، تابلو، اینورتر، موتور، پمپ، سنسور فشار و تجهیزات کنترلی مشخص باشد. جزئیات سیم‌کشی نیز باید مطابق نقشه الکتریکی مدل موردنظر اجرا شود.
