اجزای بوستر پمپ؛ معرفی کامل قطعات و کاربرد هر کدام

بوستر پمپ یکی از تجهیزات مهم در سیستم‌های آبرسانی است که برای تامین و حفظ فشار آب در ساختمان‌ها، مجموعه‌های تجاری، صنعتی و تاسیسات مختلف استفاده می‌شود. این سیستم از چندین قطعه مکانیکی، هیدرولیکی و کنترلی تشکیل شده که هرکدام وظیفه مشخصی در انتقال آب و کنترل عملکرد پمپ‌ها دارند. شناخت اجزای بوستر پمپ آب برای انتخاب، نصب و نگهداری صحیح این تجهیزات اهمیت زیادی دارد؛ چون عملکرد نامناسب هر یک از قطعات می‌تواند روی فشار، دبی، مصرف انرژی و عمر مفید کل سیستم اثر بگذارد. به همین منظور، در این مطلب می‌توانید با اجزای بوستر پمپ و نحوه عملکرد و قرارگیری آن‌ها در یک سیستم آشنا شوید.

بوستر پمپ آب چیست؟

بوستر پمپ آب مجموعه‌ای از یک یا چند پمپ است که با هدف افزایش یا تثبیت فشار آب در یک سیستم آبرسانی مورداستفاده قرار می‌گیرد. زمانی که فشار آب وردی شبکه برای تامین نیاز مصرف‌کننده‌ها کافی نیست یا فشار در ساعات مختلف تغییر زیادی دارد، بوستر پمپ می‌تواند آب را با فشار و دبی موردنیاز به بخش‌های مختلف سیستم برساند. اجزای بوستر پمپ معمولا از پمپ، الکتروموتور، تابلو کنترل، کلکتورها، شیرآلات، تجهیزات اندازه‌گیری و قطعات اتصال‌دهنده تشکیل می‌شوند. نحوه عملکرد سیستم هم باتوجه‌به نوع بوستر متفاوت است. در مدل‌های دور ثابت، پمپ‌ها معمولا با سرعت مشخص روشن و خاموش می‌شوند، درحالی‌که در مدل‌های دور متغیر، سرعت چرخش موتور متناسب با میزان مصرف تنظیم می‌شود. در نتیجه، آشنایی با اجزای تشکیل دهنده بوستر پمپ فقط برای تعمیرکاران و نصابان کاربرد ندارد؛ بلکه به انتخاب درست سیستم و درک بهتر مشخصات فنی آن نیز کمک می‌کند.

ساختار و عملکرد بوستر پمپ آب

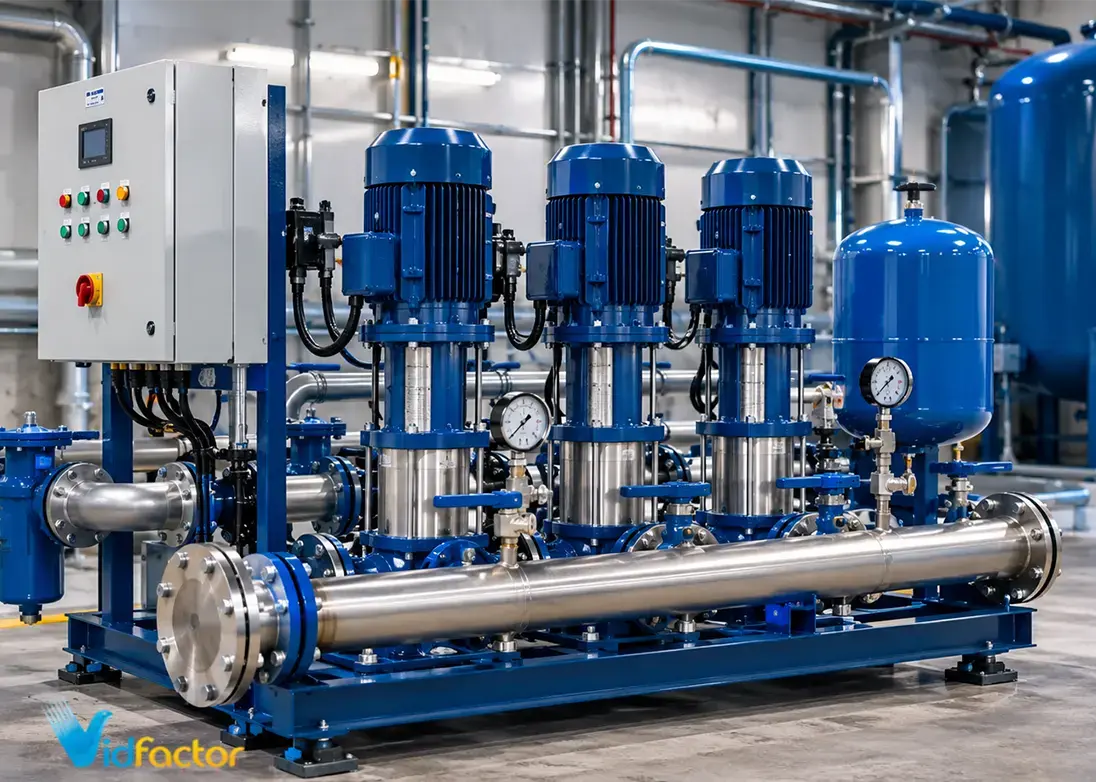

ساختار قرارگیری اجزای بوستر پمپ به‌گونه‌ای طراحی می‌شود که آب از مسیر مکش وارد مجموعه شده و پس از عبور از تجهیزات مربوط به مکش و پمپ‌ها، با فشار موردنیاز به سمت شبکه مصرف هدایت شود. در سیستم‌های چندپمپه، چند پمپ روی یک شاسی قرار می‌گیرند و معمولا از طریق کلکتور مکش و کلکتور دهش به یکدیگر و به شبکه متصل می‌شوند. کنترل عملکرد پمپ‌ها با استفاده از تابلو کنترل و تجهیزات اندازه‌گیری فشار انجام می‌شود. سنسور یا پرشر ترانسمیتر فشار سیستم را اندازه‌گیری و اطلاعات آن را به کنترلر ارسال می‌کند. کنترلر نیز بر اساس فشار تنظیم‌شده و میزان مصرف، فرمان لازم را برای روشن یا خاموش‌شدن پمپ‌ها صادر می‌کند. در مدل‌های دور متغیر، این کنترل می‌تواند از طریق اینورتر و تغییر سرعت الکتروموتور انجام شود. در کنار تجهیزات کنترلی، قطعاتی مانند شیر یک‌طرفه، شیر فلکه، صافی، لرزه‌گیر و مخزن دیافراگمی نیز برای محافظت از سیستم، کنترل جریان و کاهش نوسانات فشار به کار می‌روند؛ بنابراین عملکرد صحیح مجموعه به هماهنگی تمام اجزای بوستر پمپ وابسته است و نمی‌توان عملکرد سیستم را فقط به خود پمپ‌ها محدود کرد.

انواع بوستر پمپ آب

بوستر پمپ‌ها بر اساس تعداد پمپ، روش کنترل سرعت و نوع کاربرد دسته‌بندی می‌شوند. هر مدل برای شرایط مشخصی از نظر دبی، فشار، الگوی مصرف و نوع کاربری طراحی می‌شود و ممکن است بسته به این نیز اجزای بوستر پمپ متفاوتی داشته باشد. این انواع شامل موارد زیر می‌شوند:

• بوستر پمپ دور ثابت: در این مدل، الکتروموتورها با سرعت نامی خود کار می‌کنند و کنترل فشار معمولا با روشن و خاموش‌کردن پمپ‌ها انجام می‌شود.
• بوستر پمپ دور متغیر: در این سیستم، سرعت الکتروموتور با استفاده از تجهیزات کنترلی مانند اینورتر تغییر می‌کند تا فشار خروجی با میزان مصرف هماهنگ شود.
• بوستر پمپ تک‌پمپه: از یک پمپ تشکیل شده و برای سیستم‌هایی با نیاز دبی و فشار محدود یا الگوی مصرف ساده‌تر مناسب است.
• بوستر پمپ چندپمپه: چند پمپ به‌صورت هماهنگ در یک مجموعه کار می‌کنند. با تغییر مصرف، تعداد پمپ‌های فعال تغییر می‌کند و ظرفیت سیستم می‌تواند متناسب با نیاز تنظیم شود.

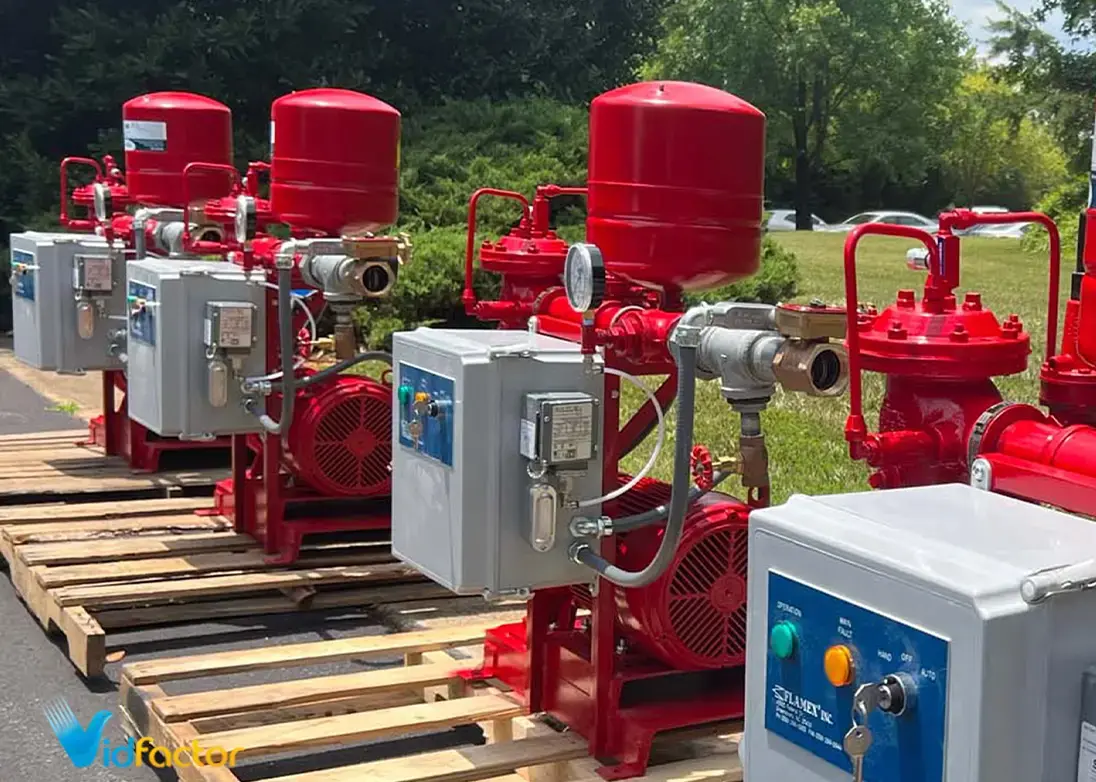

• بوستر پمپ آتش‌نشانی: برای تامین آب با فشار و دبی موردنیاز سیستم‌های اطفای حریق طراحی می‌شود و مشخصات، تجهیزات کنترلی و الزامات نصب آن باید مطابق استانداردها و ضوابط مربوط به سیستم‌های آتش‌نشانی انتخاب شود.

بیشتر بخوانید: تفاوت بوستر پمپ دور متغیر و دور ثابت چیست؟

اجزای بوستر پمپ کدام‌اند؟

اجزای اصلی بوستر پمپ را می‌توان به سه گروه مکانیکی، هیدرولیکی و کنترلی تقسیم کرد. پمپ و الکتروموتور وظیفه ایجاد انرژی و انتقال آب را بر عهده دارند، کلکتورها و شیرآلات مسیر جریان را مدیریت می‌کنند و تجهیزات اندازه‌گیری و تابلو کنترل، عملکرد سیستم را کنترل می‌کنند. ترکیب دقیق قطعات باتوجه‌به نوع بوستر پمپ، تعداد پمپ‌ها، ظرفیت سیستم و کاربرد آن تغییر می‌کند. باوجوداین، قطعات زیر در بسیاری از بوستر پمپ‌های آبرسانی مورداستفاده قرار می‌گیرند. اجزای بوستر پمپ که باید بشناسید موارد زیر هستند:

پمپ‌ها

پمپ مهم‌ترین بخش هیدرولیکی بوستر پمپ است و با افزایش انرژی سیال، آب را با فشار موردنیاز در شبکه به گردش درمی‌آورد. در بوسترهای چندپمپه، پمپ‌ها می‌توانند به‌صورت مرحله‌ای وارد مدار شوند تا ظرفیت سیستم با میزان مصرف هماهنگ باشد. انتخاب پمپ باید بر اساس پارامترهایی مانند دبی موردنیاز، هد یا فشار، نوع سیال، شرایط مکش و مشخصات شبکه انجام شود. استفاده از پمپ نامتناسب می‌تواند باعث افت عملکرد، افزایش مصرف انرژی یا کارکرد نامطلوب سیستم شود.

الکتروموتورها

از میان اجزای بوستر پمپ، الکرتورموتور انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند و نیروی لازم برای چرخاندن شفت پمپ را فراهم می‌سازد. در بوسترهای چندپمپه، معمولا هر پمپ الکتروموتور مخصوص خود را دارد. توان موتور باید متناسب با توان موردنیاز پمپ و شرایط کاری انتخاب شود. در بوسترهای دور متغیر، کنترل سرعت الکتروموتور معمولا با اینورتر انجام می‌شود تا ظرفیت تولید فشار با میزان مصرف تغییر کند.

تابلو برق و کنترل

تابلو برق محل قرارگیری تجهیزات الکتریکی و کنترلی بوستر پمپ است و وظیفه تغذیه، حفاظت و مدیریت عملکرد پمپ‌ها را بر عهده دارد. تجهیزاتی مانند کلیدهای حفاظتی، کنتاکتورها، رله‌ها، کنترلر و در مدل‌های دور متغیر، اینورتر می‌توانند در تابلو قرار داشته باشند. تابلو کنترل با دریافت اطلاعات فشار و وضعیت سیستم، ترتیب روشن و خاموش‌شدن پمپ‌ها را مدیریت می‌کند. طراحی تابلو باید متناسب با تعداد پمپ‌ها، توان موتورها و نوع سیستم کنترلی انجام شود.

مدار فرمان و تجهیزات کنترلی

مدار فرمان بخش منطقی اجزای بوستر پمپ و کنترل سیستم است که ارتباط میان سنسورها، کنترلرها و تجهیزات راه‌انداز را برقرار می‌کند. این مدار مشخص می‌کند هر پمپ در چه شرایطی روشن یا خاموش شود و چه حفاظت‌هایی در زمان بروز خطا فعال شوند. در سیستم‌های پیشرفته‌تر، کنترلر می‌تواند عملکرد چند پمپ را به‌صورت مرحله‌ای مدیریت کند، ترتیب کارکرد پمپ را جا‌به‌جا کند و در صورت بروز خطا، پمپ معیوب را هم از مدار خارج کند.

شاسی

شاسی سازه‌ای است که پمپ‌ها، الکتروموتورها و بخشی از تجهیزات مجموعه روی آن نصب می‌شوند. این قطعه باید استحکام کافی برای تحمل وزن تجهیزات و نیروهای ناشی از کارکرد آن‌ها را داشته باشد.

شاسی مناسب، تراز و هم‌راستایی تجهیزات را بهتر حفظ می‌کند و جابه‌جایی مجموعه را نیز ساده‌تر می‌سازد. جنس و ابعاد شاسی باید متناسب با وزن، تعداد پمپ‌ها و شرایط محل نصب انتخاب شود.

کلکتور مکش و کلکتور دهش

کلکتورها لوله‌ها یا مجاری مشترکی هستند که برای جمع‌آوری و توزیع جریان آب بین چند پمپ و شبکه استفاده می‌شوند. کلکتور مکش آب را بین ورودی پمپ‌ها توزیع می‌کند و کلکتور دهش جریان خروجی پمپ‌ها را جمع کرده و به سمت شبکه مصرف هدایت می‌کند. طراحی صحیح قطر و آرایش کلکتورها برای کاهش افت فشار و ایجاد توزیع مناسب جریان اهمیت دارد. در بوسترهای چندپمپه، این بخش نقش مهمی در هماهنگ‌کردن مسیر هیدرولیکی پمپ‌ها دارد.

شیر فلکه

شیر فلکه برای قطع و وصل جریان آب در بخش‌های مختلف سیستم استفاده می‌شود. معمولا در اطراف پمپ‌ها و بخش‌هایی از مسیر مکش و دهش قرار می‌گیرد تا در زمان تعمیر یا سرویس بتوان قسمت موردنظر را از مدار خارج کرد. این شیر برای کنترل دقیق دبی طراحی نشده و کاربرد اصلی آن قطع یا برقراری جریان است. انتخاب اندازه و نوع مناسب شیر باید باتوجه‌به قطر لوله و شرایط کاری سیستم انجام شود.

شیر یک طرفه

شیر یک‌طرفه اجازه می‌دهد آب در یک جهت حرکت کند و از برگشت جریان در جهت مخالف جلوگیری می‌کند. این قطعه معمولا در مسیر خروجی هر پمپ قرار می‌گیرد تا هنگام خاموش‌شدن یک پمپ، آب از سمت کلکتور دهش به داخل آن برنگردد. استفاده صحیح از شیر یک‌طرفه به جلوگیری از برگشت جریان و اختلال در عملکرد پمپ‌ها کمک می‌کند. نوع شیر باید متناسب با دبی، فشار و شرایط نصب انتخاب شود.

شیر صافی

صافی برای جلوگیری از ورود ذرات و آلودگی‌های موجود در آب به داخل پمپ و تجهیزات حساس استفاده می‌شود. قرارگرفتن ذراتی مانند رسوبات و مواد جامد در مسیر می‌تواند به اجزای داخلی پمپ آسیب بزند یا عملکرد شیرها را مختل کند. صافی معمولا در مسیر مکش و پیش از ورود آب به پمپ نصب می‌شود. اندازه مش و ابعاد آن باید با کیفیت آب، دبی سیستم و مشخصات پمپ متناسب باشد و به‌صورت دوره‌ای تمیز شود.

فلنج‌ها و اتصالات

فلنج‌ها و سایر اتصالات برای اتصال پمپ‌ها، کلکتورها، شیرآلات و لوله‌های سیستم به کار می‌روند. فلنج‌ها امکان بازکردن و جداسازی تجهیزات را در زمان تعمیر و سرویس ساده‌تر می‌کنند. انتخاب جنس، سایز و نوع اتصال باید بر اساس فشار کاری، قطر لوله و مشخصات تجهیزات انجام شود. آب‌بندی صحیح اتصالات نیز برای جلوگیری از نشتی و افت فشار اهمیت دارد.

لرزه‌گیرها

یکی دیگر از اجزای مهم بوستر پمپ لرزه‌گیرها هستند، لرزه‌گیرها در مسیر اتصال بوستر پمپ به لوله‌کشی نصب می‌شوند تا انتقال ارتعاش و بخشی از نیروهای ناشی از کارکرد پمپ به شبکه لوله‌کشی کاهش پیدا کند. این قطعات همچنین می‌توانند اثر برخی حرکات و تغییرات جزئی ناشی از کارکرد سیستم را جذب کنند. استفاده از لرزه‌گیر به‌تنهایی جایگزین نصب صحیح، ترازکردن و مهاربندی لوله‌ها نیست. انتخاب نوع و اندازه آن باید متناسب با فشار، دما، قطر لوله و شرایط کاری سیستم انجام شود.

بیشتر بخوانید: بوستر پمپ آتش نشانی چیست؟

مانومتر

مانومتر یا فشارسنج برای نمایش فشار آب در یک نقطه از سیستم استفاده می‌شود. این تجهیز به اپراتور اجازه می‌دهد فشار مکش یا دهش را به‌صورت مستقیم مشاهده و وضعیت عملکرد سیستم را بررسی کند. مانومتر معمولا روی مسیر مکش یا دهش و در محل مناسب برای مشاهده نصب می‌شود. محدوده اندازه‌گیری آن باید متناسب با فشار کاری سیستم باشد تا امکان خواندن دقیق فشار فراهم شود.

پرشر ترانسمیتر

پرشر ترانسمیتر فشار سیال را اندازه‌گیری و آن را به یک سیگنال الکتریکی قابل‌دریافت توسط کنترلر تبدیل می‌کند. این تجهیز در بوسترهای دارای کنترل اتوماتیک، اطلاعات فشار را به تابلو کنترل می‌فرستد تا سیستم بر اساس آن تصمیم بگیرد. در بوستر پمپ‌های دور متغیر، اطلاعات پرشر ترانسمیتر می‌تواند برای تنظیم سرعت موتور توسط اینورتر استفاده شود. محل نصب و محدوده اندازه‌گیری سنسور باید با فشار کاری سیستم هماهنگ باشد.

پرشر سوئیچ

پرشر سوئیچ یک تجهیز کنترلی است که در صورت رسیدن فشار به مقدار تنظیم‌شده، وضعیت کنتاکت الکتریکی آن تغییر می‌کند. از این قطعه می‌توان برای صدور فرمان روشن یا خاموش‌شدن پمپ یا ایجاد شرایط حفاظتی در سیستم‌های مناسب استفاده کرد. تفاوت اصلی آن با پرشر ترانسیمتر این است که پرشر سوئیچ معمولا برای تشخیص رسیدن فشار به یک نقطه تنظیم‌شده به کار می‌رود، درحالی‌که ترانسیمتر مقدار فشار را به‌صورت سیگنال به کنترلر منتقل می‌کند.

مخزن دیافراگمی یا منبع تحت فشار

مخزن دیافراگمی دارای یک محفظه انعطاف‌پذیر است که آب و گاز را از یکدیگر جدا می‌کند. این مخزن می‌تواند بخشی از تغییرات حجم آب و نوسانات فشار را جذب کند و در برخی سیستم‌ها تعداد دفعات روشن‌شدن پمپ را کاهش دهد. حجم مخزن و فشار پیش‌شارژ آن باید متناسب با طراحی سیستم و محدوده فشار کاری انتخاب و تنظیم شود. عملکرد صحیح این قطعه به سلامت دیافراگم و تنظیم مناسب فشار نیز وابسته است.

کوپلینگ

کوپلینگ برای انتقال گشتاور بین شفت الکتروموتور و شفت پمپ در پمپ‌هایی که موتور و پمپ به‌صورت جداگانه روی یک مجموعه نصب شده‌اند استفاده می‌شود. این قطعه باید امکان انتقال توان موردنیاز را با شرایط کاری سیستم داشته باشد. هم‌راستایی صحیح محورهای موتور و پمپ اهمیت زیادی دارد؛ زیرا ناهم‌راستایی می‌تواند باعث ایجاد ارتعاش، افزایش بار روی یاتاقان‌ها و آسیب به کوپلینگ یا سایر اجزای مکانیکی شود. در برخی پمپ‌های یکپارچه، موتور و پمپ به‌صورت مستقیم و بدون کوپلینگ جداگانه طراحی شده‌اند.

نکات مهم هنگام نصب اجزای بوستر پمپ

نصب صحیح اجزای بوستر پمپ به‌اندازه انتخاب مشخصات فنی آن اهمیت دارد و می‌تواند روی عملکرد، طول عمر و قابلیت سرویس تجهیزات اثر بگذارد. هنگام نصب این اجزا بهتر است که موارد زیر را در نظر بگیرید:

• محل نصب مناسب: بوستر پمپ باید روی سطحی محکم، تراز و مناسب و در محلی با دسترسی کافی برای بازدید و تعمیر نصب شود.
• استفاده از لرزه‌گیر: برای کاهش انتقال ارتعاش به لوله‌کشی، لرزه‌گیر مناسب باید در محل‌های پیش‌بینی‌شده نصب شود.
• جلوگیری از خشک کارکردن: پمپ نباید بدون وجود آب و شرایط مناسب مکش راه‌اندازی شود؛ زیرا خشک کارکردن می‌تواند به اجزای داخلی آن آسیب بزند.
• بررسی دوره‌ای فشار سیستم: فشار مکش و دهش و عملکرد تجهیزات اندازه‌گیری باید به‌صورت منظم بررسی شود تا تغییرات غیرعادی سریع‌تر شناسایی شوند.
• سرویس و نگهداری قطعات: صافی‌ها، شیرآلات، اتصالات، مخزن دیافراگمی، تجهیزات کنترلی و خود پمپ‌ها باید مطابق شرایط کاری سیستم بازدید و سرویس شوند.
• بررسی اتصالات: نشتی، شل‌شدن اتصالات یا تغییر وضعیت فلنج‌ها و لوله‌ها باید در بازدیدهای دوره‌ای بررسی شود.
• تنظیم تجهیزات کنترلی: فشارهای تنظیمی پرشر سوئیچ، سنسور فشار و پارامترهای کنترلر باید متناسب با محدوده طراحی سیستم تنظیم شوند.

شناخت اجزای بوستر پمپ چه کمکی به انتخاب بهتر می‌کند؟

بوستر پمپ یک مجموعه یکپارچه از چندین قطعه است و عملکرد آن فقط به انتخاب پمپ مناسب محدود نمی‌شود. پمپ، الکتروموتور، کلکتورها، شیرآلات، تجهیزات اندازه‌گیری، تابلو کنترل و مخزن دیافراگمی باید متناسب با یکدیگر انتخاب شوند. برای مثال، انتخاب پمپی با هد و دبی نامتناسب، حتی در صورت استفاده از تجهیزات کنترلی مناسب، عملکرد مطلوبی ایجاد نمی‌کند. از طرف دیگر، انتخاب نادرست قطر کلکتورها، شیرآلات یا اتصالات می‌تواند افت فشار سیستم را افزایش دهد. تجهیزات کنترلی نیز باید بتوانند فشار سیستم را به‌درستی اندازه‌گیری و بر اساس آن عملکرد پمپ‌ها را مدیریت کنند؛ بنابراین هنگام خرید یا طراحی بوستر پمپ، بررسی مشخصات تک‌تک قطعات در کنار مشخصات کلی سیستم اهمیت دارد. انتخاب درست اجزای بوستر پمپ می‌تواند به عملکرد پایدارتر، کنترل بهتر فشار و کاهش هزینه‌های تعمیر و نگهداری کمک کند.

سوالات متداول درباره اجزای بوستر پمپ

مهم‌ترین اجزای بوستر پمپ کدام‌اند؟

پمپ، الکتروموتور، تابلو کنترل، کلکتورهای مکش و دهش، شیرآلات، صافی، شیر یک‌طرفه، لرزه‌گیر، تجهیزات اندازه‌گیری فشار و مخزن دیافراگمی از قطعات اصلی یک بوستر پمپ آبرسانی هستند.

تفاوت پرشر سوئیچ و پرشر ترانسمیتر در بوستر پمپ چیست؟

پرشر سوئیچ معمولا با رسیدن فشار به یک مقدار مشخص، فرمان قطع یا وصل ایجاد می‌کند؛ اما پرشر ترانسمیتر مقدار فشار را به سیگنال الکتریکی تبدیل و برای کنترل دقیق‌تر به کنترلر ارسال می‌کند.

آیا همه بوستر پمپ‌ها به مخزن دیافراگمی نیاز دارند؟

خیر. نیاز به مخزن دیافراگمی به طراحی و نوع سیستم بستگی دارد. در سیستم‌هایی که از این مخزن استفاده می‌شود، حجم، فشار پیش‌شارژ و نحوه اتصال آن باید متناسب با شرایط کاری انتخاب شود.

چرا در بوستر پمپ از شیر یک‌طرفه استفاده می‌شود؟

شیر یک‌طرفه از برگشت جریان آب جلوگیری می‌کند و در بوسترهای چندپمپه مانع ورود جریان معکوس به پمپی می‌شود که خاموش است.
