سیستم تهویه مطبوع چیست؟ انواع و راهنمای انتخاب سیستم مناسب

سیستم تهویه مطبوع مجموعه‌ای از تجهیزات است که برای کنترل شرایط هوای داخل ساختمان به کار می‌رود. برخلاف تصور رایج، وظیفه این سیستم فقط خنک کردن محیط نیست؛ سرمایش، گرمایش، گردش و توزیع هوا، کنترل رطوبت، فیلتراسیون و در برخی سیستم‌ها تأمین هوای تازه، همگی می‌توانند بخشی از فرایند تهویه مطبوع باشند. از اسپلیت یک آپارتمان گرفته تا چیلر و هواساز یک مجتمع بزرگ، همگی می‌توانند بخشی از یک سیستم تهویه مطبوع باشند؛ اما نحوه عملکرد، هزینه اجرا، میزان مصرف انرژی و کاربرد آن‌ها یکسان نیست. به همین دلیل نمی‌توان یک سیستم را بدون در نظر گرفتن متراژ، نوع ساختمان، اقلیم و شرایط پروژه، بهترین گزینه معرفی کرد. در ادامه با انواع سیستم تهویه مطبوع، نحوه عملکرد آن‌ها و مهم‌ترین معیارهایی که هنگام انتخاب باید در نظر بگیرید آشنا می‌شویم.

سیستم تهویه مطبوع چیست؟

تهویه مطبوع یا Air Conditioning در مفهوم کامل، فرایند کنترل شرایط هوای یک فضای بسته است تا دما و کیفیت هوا در محدوده مطلوب قرار بگیرد. بسته به نوع سیستم و کاربری ساختمان، این فرایند می‌تواند شامل سرمایش و گرمایش، کنترل رطوبت، فیلتراسیون، گردش هوا و تأمین هوای تازه باشد. البته همه تجهیزات این وظایف را به‌تنهایی انجام نمی‌دهند. برای مثال، یک اسپلیت معمولی می‌تواند دمای اتاق را کنترل کند، اما عموماً هوای داخل را به گردش درمی‌آورد و تأمین هوای تازه ساختمان ممکن است به سیستم دیگری نیاز داشته باشد. این تفاوت در ساختمان‌های بزرگ اهمیت بیشتری پیدا می‌کند. نیاز یک آپارتمان مسکونی با بیمارستان، هتل، مرکز تجاری یا کارخانه یکسان نیست و طراحی سیستم تهویه مطبوع باید متناسب با شرایط همان پروژه انجام شود.

سیستم تهویه مطبوع چه کاری انجام می‌دهد؟

وظیفه اصلی سیستم به نوع تجهیزات و طراحی آن بستگی دارد، اما یک سیستم کامل می‌تواند چند کار را به‌صورت هم‌زمان انجام دهد:

• سرمایش و گرمایش: دمای محیط را در فصل‌های مختلف کنترل می‌کند.

• کنترل رطوبت: در صورت طراحی مناسب، میزان رطوبت هوا را در محدوده مطلوب نگه می‌دارد.

• فیلتراسیون: بخشی از گردوغبار و ذرات موجود در جریان هوا را از طریق فیلترها جدا می‌کند.

• تأمین هوای تازه: در سیستم‌های طراحی‌شده برای این منظور، هوای بیرون وارد ساختمان و هوای مصرف‌شده تخلیه می‌شود.

• توزیع هوا: هوای آماده‌شده را به بخش‌های مختلف ساختمان می‌رساند.

بنابراین هنگام انتخاب تجهیزات نباید فقط به ظرفیت سرمایشی توجه کرد. کیفیت هوا، رطوبت، تعداد فضاها و نحوه توزیع هوا نیز می‌توانند به همان اندازه مهم باشند.

اجزای اصلی سیستم تهویه مطبوع

ساختار سیستم‌ها متفاوت است. اسپلیت دیواری اجزای بسیار کمتری نسبت به یک موتورخانه مرکزی دارد، اما به‌طور کلی تجهیزات تهویه مطبوع را می‌توان در چند بخش اصلی قرار داد. بخش اول، تجهیزات تولید سرمایش یا گرمایش مانند چیلر، مینی‌چیلر، هیت پمپ، بویلر و یونیت خارجی سیستم‌های انبساط مستقیم هستند. بخش دوم وظیفه انتقال انرژی یا توزیع هوا را برعهده دارد و می‌تواند شامل فن‌کویل، هواساز، کانال، لوله و یونیت داخلی باشد. در کنار این تجهیزات، ترموستات، سنسورها و سیستم‌های کنترلی نیز عملکرد دستگاه‌ها را تنظیم می‌کنند. در پروژه‌های بزرگ‌تر ممکن است از سیستم مدیریت ساختمان یا BMS برای کنترل و پایش تجهیزات استفاده شود.

انواع سیستم تهویه مطبوع کدام‌اند؟

انواع سیستم تهویه مطبوع را می‌توان براساس نحوه تولید و انتقال سرمایش و گرمایش به گروه‌های مختلف تقسیم کرد. برای کاربردهای ساختمانی، اسپلیت، داکت اسپلیت، VRF، چیلر و فن‌کویل، مینی‌چیلر و روفتاپ پکیج از رایج‌ترین گزینه‌ها هستند.

اسپلیت یا کولر گازی

اسپلیت از یک یونیت داخلی و یک یونیت خارجی تشکیل می‌شود که از طریق لوله‌های مبرد به یکدیگر متصل هستند. این سیستم برای خانه، دفتر و فروشگاه‌های کوچک بسیار رایج است و امکان کنترل مستقل دمای هر فضای مجهز به دستگاه را فراهم می‌کند. نصب نسبتاً ساده و کنترل مستقل از مزایای اسپلیت است. در مقابل، اگر ساختمان اتاق‌های زیادی داشته باشد، نصب دستگاه مستقل برای هر فضا می‌تواند تعداد یونیت‌های خارجی و مسیرهای لوله‌کشی را افزایش دهد. همچنین اسپلیت معمولی را نباید جایگزین سیستم هوای تازه دانست؛ زیرا بیشتر مدل‌ها هوای داخل اتاق را دوباره به گردش درمی‌آورند.

داکت اسپلیت

داکت اسپلیت از نظر چرخه سرمایش به اسپلیت شباهت دارد، اما هوای یونیت داخلی از طریق کانال میان چند فضا توزیع می‌شود. به همین دلیل برای ساختمان‌هایی که امکان اجرای کانال و سقف کاذب دارند قابل بررسی است. این سیستم در واحدهای مسکونی و اداری کاربرد زیادی دارد. یکی از نکات مهم آن، نحوه کنترل اتاق‌هاست؛ زیرا اگر چند اتاق از یک یونیت مشترک تغذیه شوند، کنترل مستقل دمای هر فضا بدون تجهیزات تکمیلی محدودتر خواهد بود. فضای کانال، محل دریچه‌ها، صدای یونیت داخلی و روش تأمین گرمایش نیز باید قبل از انتخاب مشخص شوند.

سیستم VRF یا VRV

در سیستم VRF، جریان مبرد متناسب با نیاز بخش‌های مختلف ساختمان کنترل می‌شود و یک یا چند یونیت خارجی می‌توانند به چندین یونیت داخلی متصل شوند. این ساختار امکان کنترل مستقل یا ناحیه‌ای مناسبی ایجاد می‌کند و به همین دلیل در ساختمان‌های اداری، تجاری، هتل‌ها و پروژه‌های دارای فضاهای متعدد مورد استفاده قرار می‌گیرد. در مقابل، هزینه اولیه، طراحی شبکه مبرد، محدودیت طول و اختلاف ارتفاع لوله‌ها و دسترسی به خدمات تخصصی باید بررسی شوند. VRF سیستم پیشرفته‌ای است، اما صرف پیشرفته‌تر بودن دلیل کافی برای انتخاب آن در هر پروژه نیست.

چیلر و فن‌کویل

در این سیستم، چیلر آب سرد تولید می‌کند و آب از طریق لوله‌کشی به فن‌کویل‌های ساختمان می‌رسد. هر فن‌کویل با عبور دادن هوا از روی کویل، دمای فضای مربوط به خود را کنترل می‌کند. امکان کنترل جداگانه فضاها و استفاده از آب به‌عنوان سیال انتقال‌دهنده انرژی از ویژگی‌های مهم این سیستم است. چیلر و فن‌کویل بیشتر در ساختمان‌های متوسط و بزرگ استفاده می‌شوند و به فضای کافی برای تجهیزات و لوله‌کشی نیاز دارند. فن‌کویل معمولی نیز عموماً هوای داخل اتاق را گردش می‌دهد؛ بنابراین اگر ساختمان به هوای تازه نیاز داشته باشد، معمولاً هواساز یا سیستم دیگری در کنار آن در نظر گرفته می‌شود.

مینی‌چیلر و فن‌کویل

مینی‌چیلر عملکردی مشابه چیلر دارد، اما معمولاً برای ظرفیت‌ها و پروژه‌های کوچک‌تر استفاده می‌شود. آب سرد تولیدشده توسط دستگاه به فن‌کویل‌های داخل ساختمان می‌رسد و امکان کنترل مستقل‌تر اتاق‌ها را فراهم می‌کند. این سیستم برای بعضی ویلاها، واحدهای مسکونی بزرگ، دفاتر و ساختمان‌های کوچک و متوسط گزینه قابل بررسی است. ظرفیت واقعی، محل نصب، مصرف برق و شرایط آب‌وهوایی باید قبل از انتخاب دستگاه محاسبه شوند.

چیلر و هواساز

در پروژه‌هایی که کنترل و توزیع حجم زیادی از هوا اهمیت دارد، می‌توان چیلر را در کنار هواساز به کار برد. چیلر آب سرد تولید می‌کند و هواساز با استفاده از کویل، هوا را سرد کرده و از طریق شبکه کانال در ساختمان توزیع می‌کند. این ساختار امکان مدیریت بهتر هوای تازه، فیلتراسیون و در صورت طراحی مناسب کنترل رطوبت را فراهم می‌کند و بیشتر برای تهویه صنعتی یا در ساختمان‌های بزرگ، مراکز تجاری، اداری و برخی فضاهای درمانی کاربرد دارد.

روفتاپ پکیج

روفتاپ پکیج یا پکیج یونیت معمولاً در فضای بیرونی یا روی بام نصب می‌شود و هوای آماده‌شده را از طریق کانال به داخل ساختمان می‌فرستد. این سیستم در سالن‌ها، فروشگاه‌ها و بعضی فضاهای تجاری کاربرد دارد. تمرکز تجهیزات در یک مجموعه می‌تواند سرویس را ساده‌تر کند، اما فضای کانال، شرایط بام، میزان صدا و نحوه زون‌بندی باید قبل از انتخاب بررسی شوند.

سیستم‌های سرمایش تبخیری

کولر آبی نمونه شناخته‌شده سیستم سرمایش تبخیری است. در این روش، تبخیر آب باعث کاهش دمای هوا می‌شود و سازوکار آن با اسپلیت و چیلر تراکمی تفاوت دارد. عملکرد این سیستم به اقلیم وابستگی زیادی دارد. در مناطق گرم و خشک می‌تواند گزینه مناسبی باشد، اما با افزایش رطوبت هوا توان سرمایش تبخیری کاهش پیدا می‌کند. به همین دلیل شرایط آب‌وهوایی یکی از مهم‌ترین معیارهای انتخاب آن است.

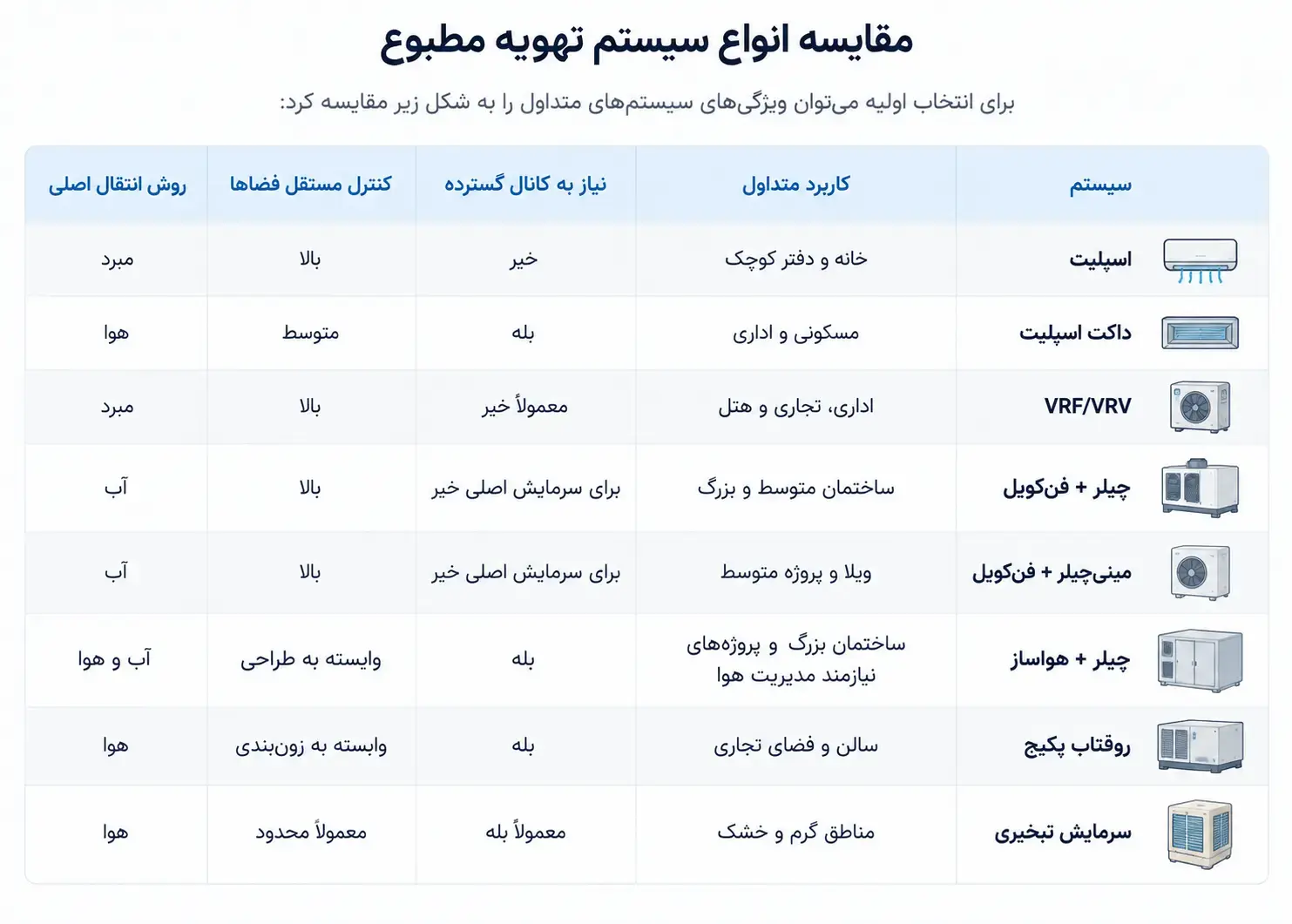

مقایسه انواع سیستم تهویه مطبوع

برای انتخاب اولیه می‌توان ویژگی‌های سیستم‌های متداول را به شکل زیر مقایسه کرد:

تفاوت سیستم تهویه مطبوع مرکزی و مستقل چیست؟

در سیستم مستقل، هر واحد یا فضای مشخص تجهیزات مخصوص خود را دارد. اسپلیت نمونه رایج این روش است. کنترل مستقل و امکان خاموش کردن سیستم فضاهای بدون استفاده از مزایای این ساختار هستند. در سیستم مرکزی، تولید سرمایش یا گرمایش برای چندین فضا در یک مجموعه مرکزی انجام می‌شود. چیلر مرکزی نمونه مشخص این روش است. سیستم‌های مرکزی در ساختمان‌های بزرگ می‌توانند مدیریت تجهیزات را منظم‌تر کنند، اما طراحی، اجرا و نگهداری آن‌ها معمولاً تخصصی‌تر است. انتخاب میان سیستم مرکزی و مستقل به مقیاس ساختمان، تعداد واحدها، ساعات استفاده، فضای تجهیزات، نحوه محاسبه مصرف و بودجه پروژه بستگی دارد.

چگونه سیستم تهویه مطبوع مناسب را انتخاب کنیم؟

انتخاب سیستم نباید فقط با مقایسه قیمت چند دستگاه انجام شود. ابتدا باید نیاز واقعی ساختمان مشخص شود و سپس سیستم متناسب با آن انتخاب شود.

بار سرمایشی و گرمایشی

متراژ برای تخمین اولیه مفید است، اما ظرفیت دستگاه نباید فقط براساس مترمربع انتخاب شود. ارتفاع سقف، ابعاد و جهت پنجره‌ها، عایق‌کاری، تعداد افراد، روشنایی، تجهیزات داخلی و اقلیم همگی بر بار ساختمان اثر می‌گذارند.

دستگاه بزرگ‌تر همیشه بهتر نیست. ظرفیت بیش‌ازحد می‌تواند هزینه خرید را افزایش دهد و در بعضی سیستم‌ها باعث عملکرد نامناسب و کنترل ضعیف‌تر رطوبت شود. ظرفیت کمتر از نیاز نیز در روزهای بسیار گرم یا سرد پاسخ‌گو نخواهد بود.

نوع ساختمان و نحوه استفاده

نیاز یک آپارتمان با اداره، فروشگاه، هتل یا کارخانه متفاوت است. در خانه ممکن است کنترل مستقل اتاق‌ها اهمیت بیشتری داشته باشد، در حالی که در ساختمان اداری، زون‌بندی و مدیریت مرکزی اولویت پیدا کند.

همچنین باید ساعات استفاده از فضاها مشخص باشد. اگر بعضی اتاق‌ها فقط در ساعات محدودی استفاده می‌شوند، سیستمی که امکان کنترل مستقل آن‌ها را فراهم کند می‌تواند کاربردی‌تر باشد.

شرایط آب‌وهوایی

اقلیم روی انتخاب و عملکرد سیستم اثر مستقیم دارد. در مناطق گرم و خشک، سرمایش تبخیری قابل بررسی است؛ در مناطق گرم و مرطوب، کنترل رطوبت اهمیت بیشتری دارد.

برای هیت پمپ‌ها نیز باید عملکرد گرمایشی دستگاه در دمای پایین محیط بررسی شود. ظرفیت درج‌شده در شرایط استاندارد الزاماً همان ظرفیتی نیست که دستگاه در سردترین روز زمستان ارائه می‌دهد.

هوای تازه و کیفیت هوا

یکی از اشتباهات رایج، یکی دانستن سرمایش با تهویه است. ممکن است اتاق کاملاً خنک باشد، اما هوای تازه کافی دریافت نکند.

اسپلیت و فن‌کویل متداول بیشتر هوای داخل را گردش می‌دهند. در ساختمان‌هایی که به تهویه مکانیکی نیاز دارند، باید ورود هوای تازه، فیلتراسیون و خروج هوای مصرف‌شده نیز در طراحی دیده شود.

فضای نصب و محدودیت معماری

داکت اسپلیت و سیستم‌های تمام‌هوا به فضای کافی برای کانال نیاز دارند. چیلر و هواساز نیز فضای نصب و دسترسی مناسب برای تعمیرات می‌خواهند. در مقابل، اسپلیت و VRF به مسیر مناسب لوله‌های مبرد و محل نصب یونیت‌های خارجی نیاز دارند.

بهتر است این موارد قبل از انتخاب سیستم بررسی شوند؛ نه اینکه ابتدا تجهیزات خریداری شوند و بعد برای نصب آن‌ها فضای مناسب پیدا شود.

مصرف انرژی و هزینه نگهداری

قیمت خرید تنها بخشی از هزینه سیستم است. مصرف برق یا سوخت، سرویس دوره‌ای، تعمیرات، قطعات و عمر تجهیزات نیز باید در محاسبات وارد شوند.

اینورتر بودن می‌تواند در شرایط مناسب به کنترل ظرفیت و مصرف انرژی کمک کند، اما به‌تنهایی تضمین نمی‌کند یک سیستم کم‌مصرف‌ترین گزینه پروژه باشد. انتخاب ظرفیت صحیح، کیفیت نصب و نحوه استفاده نیز اهمیت زیادی دارند.

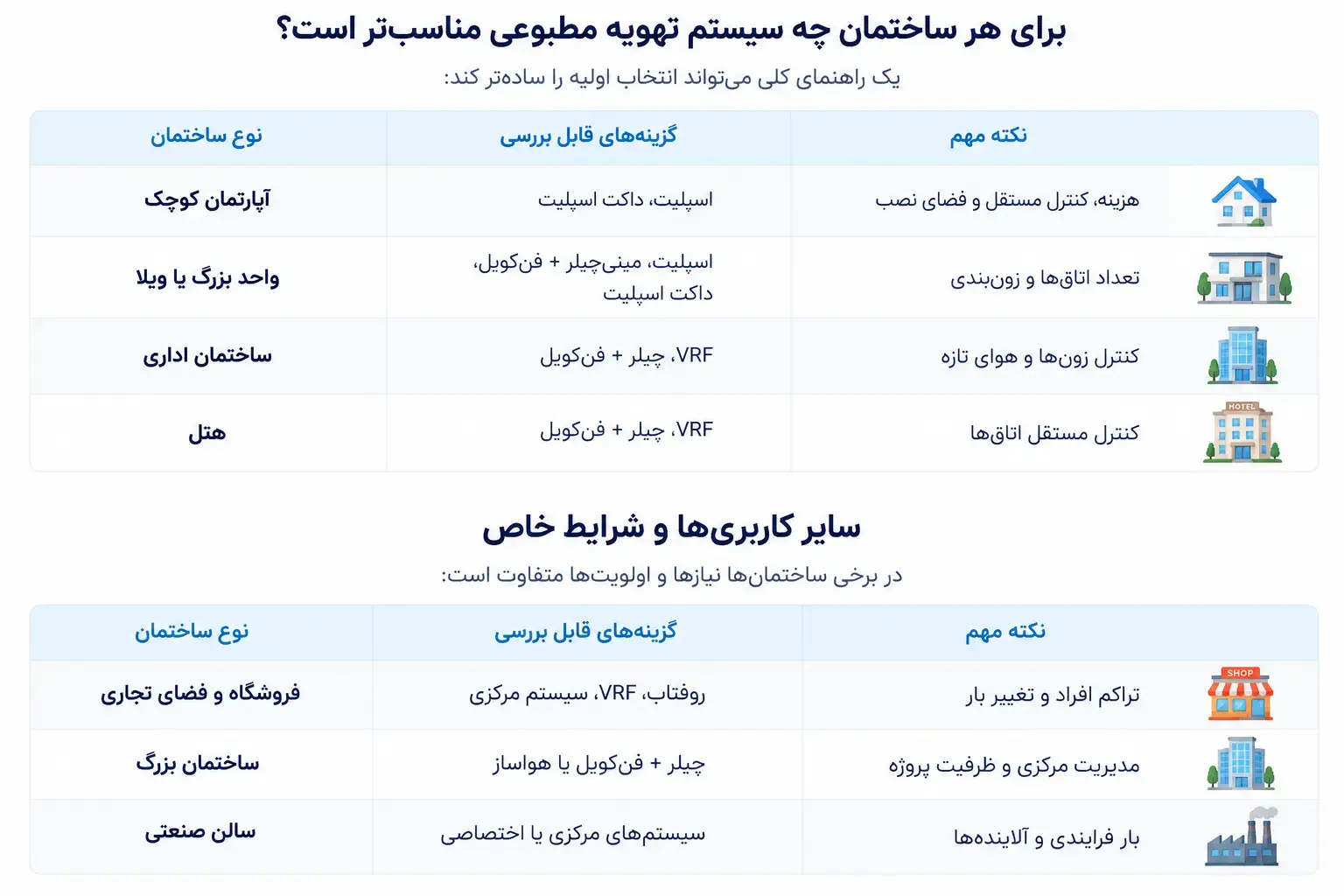

برای هر ساختمان چه سیستم تهویه مطبوعی مناسب‌تر است؟

یک راهنمای کلی می‌تواند انتخاب اولیه را ساده‌تر کند:

این جدول فقط برای محدود کردن گزینه‌هاست و جای محاسبات پروژه را نمی‌گیرد.

کدام سیستم تهویه مطبوع مصرف برق کمتری دارد؟

یک سیستم مشخص را نمی‌توان برای تمام ساختمان‌ها کم‌مصرف‌ترین گزینه دانست. مصرف واقعی به راندمان تجهیزات، اقلیم، ظرفیت انتخاب‌شده، ساعات کار، کنترل فضاها و کیفیت عایق ساختمان وابسته است.

برای مثال، در ساختمانی که فقط چند اتاق در هر زمان استفاده می‌شوند، کنترل مستقل می‌تواند از کار کردن غیرضروری تجهیزات جلوگیری کند. در مقابل، در یک ساختمان بزرگ با بار نسبتاً پایدار، سیستم مرکزی با طراحی مناسب ممکن است عملکرد اقتصادی‌تری داشته باشد.

بنابراین هنگام مقایسه بهتر است علاوه بر راندمان اسمی دستگاه، مصرف در شرایط واقعی و هزینه بهره‌برداری سالانه نیز بررسی شود.

هزینه سیستم تهویه مطبوع به چه عواملی بستگی دارد؟

هزینه فقط شامل قیمت دستگاه اصلی نیست. کانال یا لوله‌کشی، عایق، دریچه، پمپ، تجهیزات کنترلی، تابلو برق، نصب و راه‌اندازی نیز بخشی از هزینه پروژه هستند.

نوع و ظرفیت سیستم، شرایط ساختمان و میزان تغییرات موردنیاز برای نصب نیز بر قیمت اثر می‌گذارند. برای مثال، اجرای کانال در ساختمان در حال ساخت با اجرای آن در یک ساختمان تکمیل‌شده شرایط متفاوتی دارد.

به همین دلیل هنگام مقایسه دو گزینه بهتر است هزینه کل اجرا و بهره‌برداری را در نظر بگیرید. ممکن است سیستمی در زمان خرید ارزان‌تر باشد، اما مصرف انرژی یا هزینه نگهداری بیشتری داشته باشد. در مقابل، پرداخت هزینه اولیه بالاتر نیز زمانی منطقی است که مزیت قابل‌توجهی در عملکرد، کنترل یا هزینه‌های آینده ایجاد کند.

تفاوت سیستم تهویه مطبوع با HVAC چیست؟

HVAC مخفف Heating, Ventilation and Air Conditioning به معنای گرمایش، تهویه و تهویه مطبوع است. این اصطلاح معمولاً برای مجموعه سیستم‌هایی به کار می‌رود که شرایط هوای داخل ساختمان را مدیریت می‌کنند.

در فارسی نیز «سیستم تهویه مطبوع» اغلب با معنایی نزدیک به HVAC استفاده می‌شود. در عمل، مهم‌تر از نام سیستم این است که مشخص شود تجهیزات انتخاب‌شده دقیقاً چه وظایفی دارند؛ آیا فقط سرمایش و گرمایش انجام می‌دهند یا هوای تازه، فیلتراسیون و کنترل رطوبت را نیز پوشش می‌دهند.

سرویس و نگهداری سیستم تهویه مطبوع

عملکرد مناسب سیستم فقط به انتخاب و نصب اولیه وابسته نیست. فیلترها، کویل‌ها، فن‌ها و هواکش صنعتی یا خانگی، مسیر تخلیه آب و تجهیزات الکتریکی باید متناسب با نوع دستگاه و شرایط استفاده به‌صورت دوره‌ای بررسی شوند. فیلتر کثیف می‌تواند جریان هوا را محدود کند و آلودگی کویل نیز انتقال حرارت را کاهش دهد. در سیستم‌های دارای مدار مبرد نیز کاهش غیرعادی مبرد می‌تواند نشانه نشتی باشد و بهتر است علت آن بررسی شود، نه اینکه صرفاً به‌صورت دوره‌ای مبرد اضافه شود. بهتر است سرویس اصلی تجهیزات پیش از شروع فصل استفاده سنگین انجام شود؛ برای مثال، سیستم سرمایشی قبل از رسیدن روزهای بسیار گرم بررسی شود. فاصله دقیق سرویس نیز باید با دستورالعمل سازنده و شرایط محیطی دستگاه هماهنگ باشد.

جمع‌بندی؛ کدام سیستم تهویه مطبوع بهتر است؟

برای انتخاب سیستم تهویه مطبوع نمی‌توان یک نسخه ثابت برای همه ساختمان‌ها ارائه کرد. اسپلیت ممکن است برای یک آپارتمان کوچک انتخاب ساده و مناسبی باشد، در حالی که در یک ساختمان اداری چندطبقه، سیستم‌هایی مانند VRF یا چیلر و فن‌کویل شرایط مناسب‌تری برای کنترل فضاهای متعدد فراهم کنند. در پروژه‌هایی که مدیریت هوای تازه و فیلتراسیون اهمیت بیشتری دارد نیز استفاده از هواساز در کنار تجهیزات سرمایشی و گرمایشی قابل بررسی است.

بنابراین هنگام مقایسه انواع سیستم تهویه مطبوع فقط قیمت دستگاه یا ظرفیت سرمایشی را ملاک قرار ندهید. متراژ و بار واقعی ساختمان، نوع کاربری، شرایط آب‌وهوایی، تعداد فضاها، نیاز به کنترل مستقل، هوای تازه، رطوبت، فضای نصب، مصرف انرژی و هزینه نگهداری باید در کنار یکدیگر بررسی شوند.

در نهایت، انتخاب نوع سیستم باید قبل از انتخاب برند و مدل دستگاه انجام شود. وقتی نیاز واقعی ساختمان و ظرفیت موردنیاز مشخص باشد، مقایسه تجهیزات مختلف نیز منطقی‌تر و احتمال انتخاب دستگاه نامناسب کمتر خواهد شد.

سوالات متداول درباره سیستم تهویه مطبوع

سیستم تهویه مطبوع چیست؟

سیستم تهویه مطبوع مجموعه‌ای از تجهیزات برای کنترل شرایط هوای داخل ساختمان است.

انواع سیستم تهویه مطبوع کدام‌اند؟

اسپلیت، داکت اسپلیت، VRF یا VRV، چیلر و فن‌کویل، مینی‌چیلر و فن‌کویل، چیلر و هواساز، روفتاپ پکیج و سیستم‌های سرمایش تبخیری

بهترین سیستم تهویه مطبوع برای منزل چیست؟

در آپارتمان‌های کوچک اسپلیت یا داکت اسپلیت می‌توانند قابل بررسی باشند و در واحدهای بزرگ‌تر یا ویلاها، مینی‌چیلر و فن‌کویل نیز یکی از گزینه‌هاست.

آیا کولر گازی هوای تازه وارد ساختمان می‌کند؟

اسپلیت‌های معمولی عمدتاً هوای داخل اتاق را به گردش درمی‌آورند و آن را سرد یا گرم می‌کنند. بنابراین وجود کولر گازی به‌تنهایی به معنی تأمین هوای تازه نیست و در صورت نیاز باید سیستم تهویه مناسب نیز در نظر گرفته شود.

تفاوت اسپلیت و داکت اسپلیت چیست؟

در اسپلیت معمولی، هر یونیت داخلی معمولاً یک فضای مشخص را پوشش می‌دهد. در داکت اسپلیت، یک یونیت داخلی می‌تواند از طریق شبکه کانال هوا را میان چند فضا توزیع کند.

مهم‌ترین معیار انتخاب سیستم تهویه مطبوع چیست؟

مهم‌ترین کار، مشخص کردن نیاز واقعی ساختمان است. بار سرمایشی و گرمایشی، نوع کاربری، اقلیم، تعداد فضاها، نیاز به هوای تازه، امکان کانال یا لوله‌کشی، مصرف انرژی، صدا، هزینه اولیه و هزینه نگهداری باید قبل از انتخاب نهایی بررسی شوند.
