کلیدهای مینیاتوری

کلیدهای مینیاتوری:

کلید مینیاتوری نوعی کلید اتوماتیک است که از آن برای قطع و وصل کردن مدار و جریان برق از ان استفاده می شود این کلید اتوماتیک از سه قسمت اصلی تشکیل شده است این قسمتها عبارتند از :  رله جریان مغناطیسی که به آن رله جریان زیاد با عملکرد سریع نیز گفته می شودover currentinstantaneous

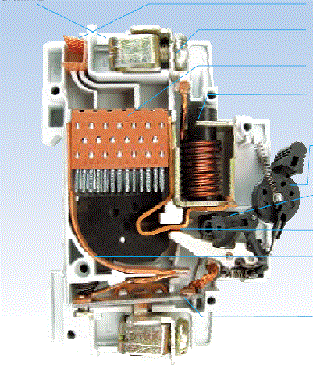

• رله حرارتی یا رله بیمتال که به آن رله جریان زیاد با عملکرد تاخیری نیز گفته می شودdelayed over currentیک کلید مینیاتوری شامل عملکرد های زیر است:
• دفع کننده انرژی قوس
• پیج ترمینال، محفظه خاموش کننده قوس
• المان مقناطیسی
• دستگیره قطع و وصل
• کنتاکت ثابت
• هدایت کننده قوس

• قطعه نوار بیمتال
• حفاظت مدارات در مقابل جریان های اتصال کوتاه
• حفاظت مدارات در مقابل جریانهای اضافه بار
• کنترل
• حفاظت انسان در مقابل تماس غیر مستقیم با سیستم های اتصال زمینIT,TN
• کلید های مینیاتوری در بخش های مسکونی ،اداری و صنعتی مورد استفاده قرار می گیرند
• به شکل های 1و 2و 3و 4 پل ساخته و عرضه می شود
• محدوده جریان نامی از1 تا 63 آمپر  ساخته می شود
• براساس استانداردIEC60059جریان ها از قالب جریان پایه زیر پیروی می کنند
• جریان پایه :  جدول رنج
• 8 -   6.3- 5   -4 -  3.15  - 2.5  - 2   -  1.6   -   1.25  -    1
• 80 - 63 - 50 – 40-  5/31- 25  - 20  -     16-  5/12 -    10
• 00 8 -  630   - 500  - 400    -     315  -  250  -  200  -  160   -  125  -  100
• 8000- 6300   - 5000 - 4000  - 3150  -  2500  - 2000  - 1600  - 1250 -  1000
• 2500    - 10000

مشخصات فنی کیلد های مینیاتوری

جریان نامی

جریانی که دراثر عبور آن جریان از کلید مینیاتوری حرارت کلید با محیط به تعادل می رسد و از حد مجاز کار کلید تجاوز نمی کند

ولتاژ نامی

ولتاژی که که در آن ولتاژ کلید به راحتی عمل قطع را انجام می دهد

حد اکثر جریان قطع

حداکثر جریانی که کلید توانایی قطع آن را در حالت اتصال کوتاه دارد که عمل قطع بدون مشکل اتفاق می افتد . معمولا این جریان چند ده برابر جریان نامی است

تعداد سیکل های باز و بسته شدن کلید

این دفعات باز و بسته شدن کلید را نشان میدهد که کلید به لحاظ مکانیکی توانایی تحمل آن دارد  معمولا بیش 1000 سیکل است

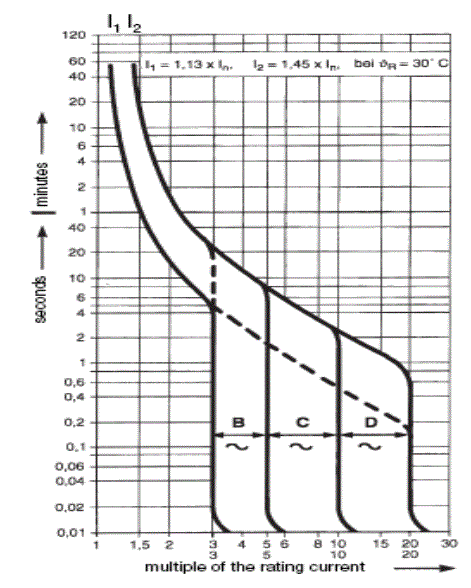

منحنی های قطع

این منحنی ها نحوه عملکرد سیستم قطع سریع و تاخیری کلید را مشخص می کند  شامل سه نوع منحنیB,C,Dاست

منحنیB

برای جریان اتصال کوتاه های ضعیف مورد است قرار می گیرد  منحنی قطع قسمت مغناطیسی بین 3 تا 5 برابر جریان نامی تغییر می کند .

منحنیC

برای کابل هایی که بار های معمولی را تغذیه می کند (کاربرد عمومی) منحنی قطع مغناطیسی بین 5 تا 10 برابر جریان نامی تغییر می کند .

منحنیD

برای بار هایی با جریان عمومی بالا (موتورها و ترانسفورماتورها ) منحنی قطع قسمت مغناطیسی بین 10 تا 14 برابر جریان نامی  تغییر می کند

• دستورالعمل هایی برای نصب و به کار گیری کلید مینیاتوری :

·         در معرض گازهای خورنده و گاز های مضر مانند سولفار ، آمونیم و .... قرار نگیرد.

·         در معرض رطوبت بالا برای مدت طولانی نباشد .

·         در معرض نور مستقیم خورشید در مدت طولانی قرار نگیرد .

·         در دمای بین 20 تا 60 درجه سانتی گراد و در محیطی بدون رطوبت و گرد و خاک باشد .

·         ضامن نگهدارنده در حالتoffباشد .

شرایط استاندارد برای عملکرد نرمال :

·         دمای پیرامون : 5-  تا 40+ ، میانگین دما برای 24 ساعت نباید فراتر از 35 درجه برود .

·         رطوبت نسبی :45-85 %

·         نوسان و شوک : بدون لرزش و شوک بیش از اندازه

·         ارتفاع : تا 2000متر

·         محیط های اطراف : بدون بخار آب بیش از حد ، بخار مواد نفتی ، دود ، گرد و غبار ، نمک و مواد خورنده
