طراحی سیستم تهویه مطبوع در ساختمان چگونه انجام می‌شود؟

طراحی سیستم تهویه مطبوع یکی از مهم‌ترین مراحل اجرایی در پروسه ساخت یا تعمیر ساختمان‌های مسکونی، اداری، تجاری و صنعتی است. زیرا یک سیستم تهویه که به‌درستی طراحی شده باشد، علاوه بر تامین سرمایش و گرمایش مطلوب، کیفیت هوای داخل ساختمان را حفظ کرده، رطوبت را کنترل می‌کند و مصرف انرژی را به حداقل می‌رساند. در مقابل، انتخاب نادرست تجهیزات یا طراحی غیراصولی می‌تواند باعث افزایش هزینه‌های بهره‌برداری، کاهش راندمان و ایجاد نارضایتی کاربران شود. به همین علت، طراحی سیستم تهویه تنها به انتخاب یک دستگاه محدود نیست و نیازمند بررسی عواملی مانند نوع ساختمان، شرایط اقلیمی، بار سرمایشی و گرمایشی، نحوه توزیع هوا و استانداردهای طراحی است. شما می‌توانید در این مقاله با مراحل طراحی سیستم‌های تهویه مطبوع، اصول مهم طراحی، تجهیزات مورداستفاده و معیارهای انتخاب بهترین سیستم برای هر ساختمان آشنا شوید تا طراحی سیستم خود را با آگاهی بیشتر انجام دهید.

سیستم تهویه مطبوع ساختمان چیست و چرا طراحی صحیح آن اهمیت دارد؟

سیستم تهویه مطبوع یا HVAC (Heating, Ventilation and Air Conditioning) مجموعه‌ای از تجهیزات و اجزای مکانیکی است که برای کنترل دما، رطوبت، کیفیت هوا و ایجاد شرایط آسایش در فضاهای داخلی ساختمان طراحی می‌شود. برخلاف تصور اغلب افراد، وظیفه این سیستم تنها خنک یا گرم‌کردن محیط نیست؛ بلکه تامین هوای تازه، خروج هوای آلوده، کنترل رطوبت، حذف ذرات معلق و ایجاد گردش مناسب هوا نیز از مهم‌ترین وظایف آن به شمار می‌رود. در نتیجه امروزه تقریبا در تمام ساختمان‌های مسکونی، اداری، تجاری، درمانی و صنعتی از یکی از انواع سیستم‌های تهویه مطبوع استفاده می‌شود. آنچه عملکرد یک سیستم تهویه را تضمین می‌کند، صرفا استفاده از تجهیزات گران‌قیمت یا برندهای مطرح نیست؛ بلکه طراحی سیستم تهویه مطبوع بر اساس نیاز واقعی ساختمان اهمیت بسیار بیشتری دارد.

اگر ظرفیت تجهیزات، مسیر انتقال هوا، محل نصب دستگاه‌ها یا نحوه توزیع هوا به‌درستی انتخاب نشود، حتی بهترین تجهیزات نیز نمی‌توانند راندمان مطلوبی داشته باشند. نتیجه چنین طراحی نادرستی معمولا افزایش مصرف انرژی، توزیع نامناسب دما، کاهش کیفیت هوای داخل ساختمان و افزایش هزینه‌های تعمیر و نگهداری خواهد بود؛ بنابراین در طراحی سیستم‌های تهویه مطبوع عواملی مانند کاربری ساختمان، متراژ، تعداد افراد، شرایط آب‌وهوایی، میزان بار سرمایشی و گرمایشی، نرخ هوای تازه و استانداردهای طراحی به‌دقت بررسی می‌شوند. هدف نهایی این است که سیستمی انتخاب شود که علاوه بر ایجاد آسایش حرارتی، مصرف انرژی را کاهش داده، طول عمر تجهیزات را افزایش دهد و در بلندمدت هزینه‌های بهره‌برداری را به حداقل برساند.

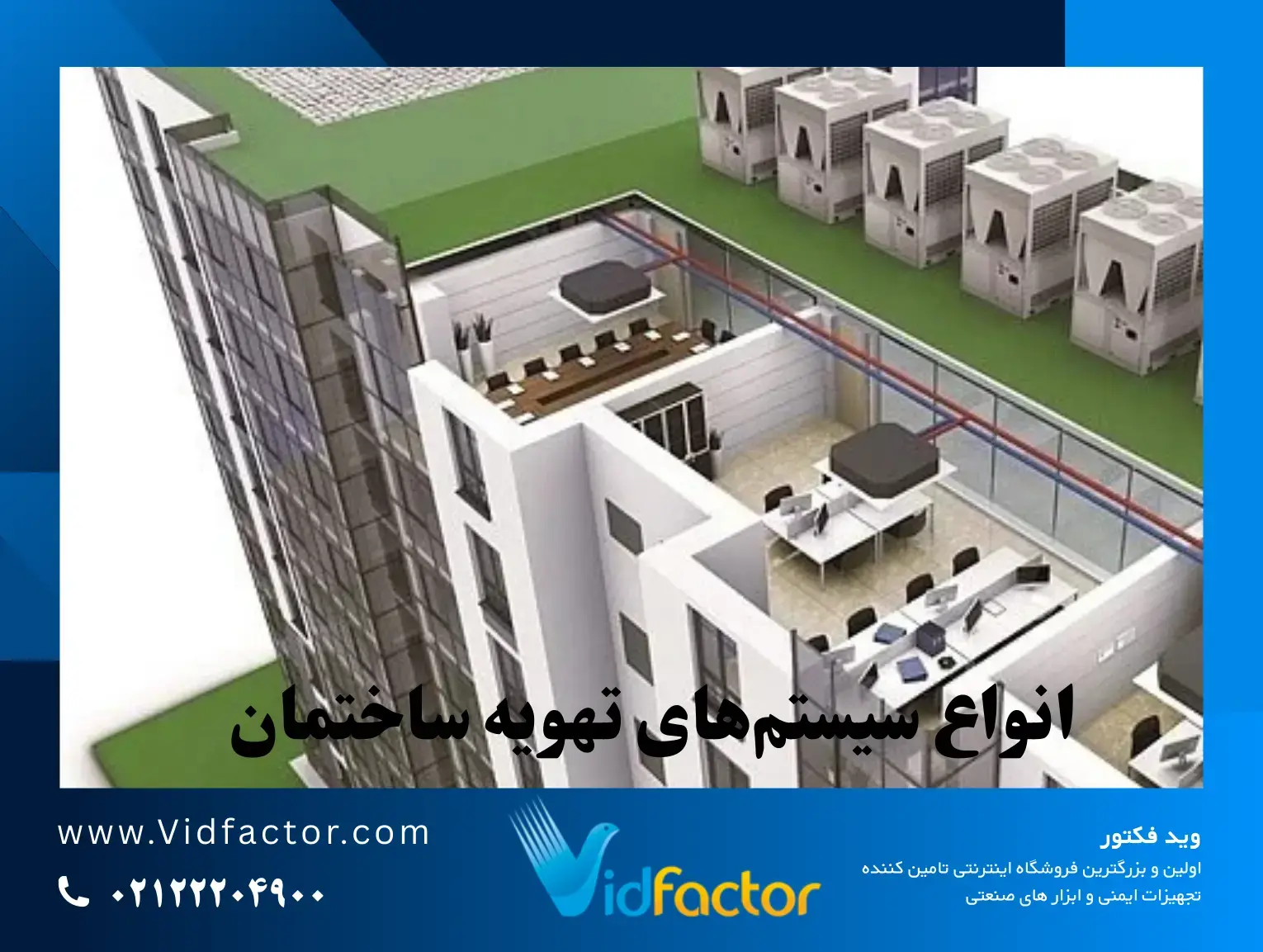

انواع سیستم‌های تهویه ساختمان و کاربرد هر کدام

با پیشرفت فناوری، سیستم‌های تهویه مطبوع در مدل‌ها و ساختارهای مختلفی طراحی شده‌اند تا بتوانند نیاز ساختمان‌های مسکونی، اداری، تجاری و صنعتی را پاسخ دهند. هر سیستم از نظر نحوه انتقال انرژی، هزینه اجرا، مصرف انرژی، میزان کنترل دما و شرایط نگهداری تفاوت‌هایی دارد. به همین دلیل، انتخاب بهترین گزینه باید بر اساس نوع پروژه، ظرفیت موردنیاز و شرایط بهره‌برداری انجام شود.

سیستم تمام هوا (All-Air)

در این سیستم سرمایش، انتقال سرما و گرما تنها از طریق جریان هوا انجام می‌شود و آب در توزیع انرژی نقشی ندارد. این روش بیشتر در ساختمان‌های اداری، بیمارستان‌ها، مراکز خرید و پروژه‌های بزرگ استفاده می‌شود و امکان کنترل مناسب کیفیت هوا و تهویه را فراهم می‌کند.

سیستم چیلر و فن‌کویل

یکی از رایج‌ترین سیستم‌های تهویه مطبوع مرکزی است که در آن چیلر آب سرد و بویلر آب گرم تولید می‌کنند و فن‌کویل‌ها این انرژی را در فضاهای مختلف توزیع می‌کنند. این سیستم انعطاف‌پذیری بالایی دارد و برای ساختمان‌های متوسط و بزرگ انتخاب مناسبی محسوب می‌شود.

سیستم VRF یا VRV

در سیستم VRF یک یونیت خارجی می‌تواند چندین یونیت داخلی را تغذیه کند و هر فضا به‌صورت مستقل کنترل شود. راندمان انرژی بالا، اشغال فضای کمتر و انعطاف در اجرا، این سیستم را به گزینه‌ای محبوب برای ساختمان‌های اداری، هتل‌ها و برج‌های مسکونی تبدیل کرده است.

اسپلیت و مولتی اسپلیت

اسپلیت‌ها بیشتر برای واحدهای مستقل و فضاهای کوچک کاربرد دارند. در مدل مولتی اسپلیت نیز چند یونیت داخلی به یک یونیت خارجی متصل می‌شوند و فضای نصب تجهیزات کاهش پیدا می‌کند.

داکت اسپلیت

داکت اسپلیت از طریق کانال‌کشی، هوای سرد یا گرم را به بخش‌های مختلف ساختمان منتقل می‌کند. این سیستم بیشتر در واحدهای مسکونی و اداری با متراژ متوسط استفاده می‌شود و نسبت به سیستم‌های مرکزی هزینه اجرای کمتری دارد.

سیستم‌های تبخیری (ایرواشر و زنت)

در مناطق گرم و خشک، سیستم‌های تبخیری به دلیل مصرف برق کمتر و هزینه پایین‌تر گزینه مناسبی هستند. البته در مناطق مرطوب، عملکرد آن‌ها نسبت به سیستم‌های تبریدی محدودتر خواهد بود.

مراحل طراحی سیستم تهویه ساختمان

طراحی سیستم تهویه مطبوع یک فرایند مهندسی است که از بررسی نیازهای پروژه آغاز شده و تا انتخاب تجهیزات و راه‌اندازی نهایی ادامه پیدا می‌کند. در هر مرحله باید شرایط ساختمان، نوع کاربری و الزامات فنی در نظر گرفته شود تا سیستم بتواند با بیشترین راندمان و کمترین مصرف انرژی کار کند. حذف یا اجرای نادرست هر یک از این مراحل می‌تواند عملکرد کل سیستم را تحت تاثیر قرار دهد و هزینه‌های اجرا و بهره‌برداری را افزایش دهد. مهم‌ترین مراحل طراحی سیستم‌های تهویه مطبوع عبارت‌اند از:

• بررسی کاربری و شرایط ساختمان: در اولین مرحله، نوع ساختمان، متراژ، تعداد کاربران، شرایط اقلیمی، ساعات بهره‌برداری و نیازهای پروژه بررسی می‌شود تا مبنای طراحی مشخص شود.
• محاسبه بار سرمایش و گرمایش: میزان بار حرارتی و برودتی ساختمان باتوجه‌به عواملی مانند تابش خورشید، تعداد افراد، تجهیزات، پنجره‌ها و عایق ساختمان محاسبه می‌شود تا ظرفیت مناسب تجهیزات انتخاب شود.
• تعیین میزان هوای تازه و نرخ تعویض هوا (ACH): مقدار هوای تازه موردنیاز هر فضا بر اساس استانداردها تعیین می‌شود تا کیفیت هوای داخل ساختمان حفظ شده و آلاینده‌ها به طور مؤثر تخلیه شوند.
• انتخاب نوع سیستم تهویه: باتوجه‌به شرایط پروژه، سیستم مناسب مانند چیلر و فن‌کویل، VRF، داکت اسپلیت، هواساز یا سایر سیستم‌های تهویه انتخاب می‌شود.
• طراحی کانال و مسیر انتقال هوا: ابعاد کانال‌ها، مسیر عبور، سرعت جریان هوا، افت فشار و محل دریچه‌ها به‌گونه‌ای طراحی می‌شوند که هوا به‌صورت یکنواخت در تمام فضاها توزیع شود.
• انتخاب تجهیزات و جانبی‌ها: در این مرحله تجهیزاتی مانند فن، پمپ، دمپر، فیلتر، کویل و سایر اجزای موردنیاز متناسب با ظرفیت سیستم انتخاب می‌شوند.
• تست، بالانس و راه‌اندازی سیستم: پس از نصب تجهیزات، عملکرد سیستم بررسی شده و جریان هوا، فشار و دمای خروجی تنظیم می‌شود تا سیستم با حداکثر راندمان و کمترین مصرف انرژی شروع به کار کند.

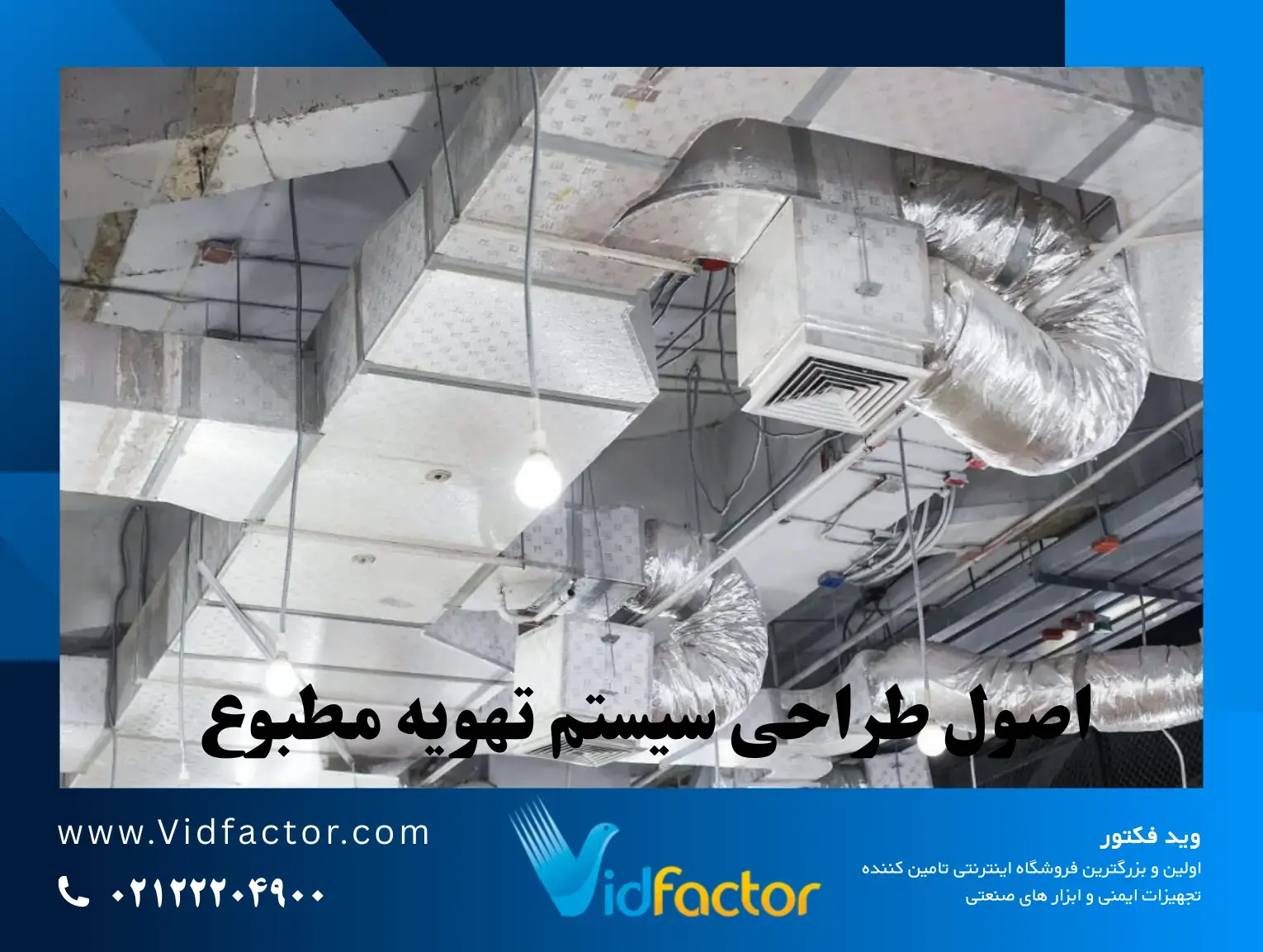

اصول مهم در طراحی سیستم تهویه مطبوع

طراحی سیستم های تهویه مطبوع تنها به انتخاب یک دستگاه سرمایشی یا گرمایشی محدود نمی‌شود؛ بلکه مجموعه‌ای از محاسبات، بررسی شرایط ساختمان و رعایت اصول مهندسی است که باعث می‌شود سیستم در طولانی‌مدت عملکرد مناسبی داشته باشد. اگر ظرفیت تجهیزات، مسیر کانال‌کشی، میزان هوای تازه یا شرایط محیطی به‌درستی بررسی نشود، حتی بهترین تجهیزات نیز نمی‌توانند آسایش حرارتی مطلوبی ایجاد کنند. مهم‌ترین اصول در طراحی سیستم‌های تهویه موارد زیر هستند:

محاسبه دقیق بار حرارتی و برودتی ساختمان

اولین و مهم‌ترین مرحله در آموزش طراحی سیستم های تهویه مطبوع، محاسبه بار گرمایشی و سرمایشی ساختمان است. این محاسبات مشخص می‌کنند که ساختمان برای رسیدن به دمای مطلوب به چه میزان ظرفیت سرمایش یا گرمایش نیاز دارد. عواملی مانند متراژ فضا، تعداد افراد حاضر، میزان تابش خورشید، نوع مصالح ساختمان، تعداد پنجره‌ها، شرایط اقلیمی و تجهیزات داخلی، روی میزان بار حرارتی و برودتی تاثیر می‌گذارند. انتخاب دستگاه با ظرفیت کمتر از نیاز باعث کاهش عملکرد و انتخاب ظرفیت بیش از حد باعث افزایش مصرف انرژی و هزینه‌های اولیه خواهد شد.

انتخاب سیستم تهویه متناسب با نوع ساختمان

یکی از مهم‌ترین اصول در طراحی سیستم تهویه، انتخاب تجهیزات بر اساس نوع کاربری ساختمان است. یک سیستم مناسب برای ساختمان مسکونی ممکن است برای یک فضای صنعتی یا تجاری عملکرد مطلوبی نداشته باشد. برای مثال، در ساختمان‌های مسکونی اغلب سیستم‌هایی مانند اسپلیت، داکت اسپلیت یا VRF کاربرد بیشتری دارند، درحالی‌که برای ساختمان‌های بزرگ اداری، بیمارستان‌ها و مراکز تجاری، استفاده از سیستم‌های مرکزی مانند چیلر، هواساز و فن‌کویل گزینه مناسب‌تری است. انتخاب صحیح سیستم باعث افزایش راندمان و کاهش هزینه‌های بهره‌برداری می‌شود.

طراحی صحیح کانال انتقال هوا

کانال‌کشی یکی از بخش‌های مهم در سیستم‌های تهویه مطبوع کانالی است که تاثیر مستقیمی بر کیفیت توزیع هوا دارد. ابعاد کانال باید بر اساس میزان دبی هوا، سرعت جریان، افت فشار و ظرفیت فن طراحی شود. کانال‌های کوچک‌تر از حد استاندارد باعث افزایش سرعت هوا، ایجاد صدای زیاد و کاهش جریان هوای خروجی می‌شوند. از طرف دیگر، کانال‌های بیش از اندازه بزرگ نیز هزینه اجرا و اتلاف انرژی را افزایش می‌دهند. در نتیجه طراحی مسیر و ابعاد کانال باید توسط محاسبات دقیق انجام شود.

توجه به مسیر کانال‌کشی و محل نصب تجهیزات

انتخاب مسیر مناسب برای کانال‌ها و محل نصب تجهیزات، نقش مهمی در عملکرد سیستم دارد. مسیرهای طولانی، پیچ‌وخم‌های زیاد و تغییرات ناگهانی مسیر می‌توانند باعث افزایش افت فشار و کاهش راندمان سیستم شوند. همچنین تجهیزات اصلی مانند چیلر، هواساز، یونیت خارجی و سایر اجزا باید در مکانی نصب شوند که علاوه بر دسترسی آسان برای تعمیرات، کمترین تأثیر منفی را بر عملکرد سیستم داشته باشند.

عایق‌کاری و آب‌بندی مناسب کانال‌ها

یکی از عوامل مهم در کاهش اتلاف انرژی، عایق‌کاری و آب‌بندی صحیح کانال‌های هوا است. در صورت وجود نشتی در اتصالات، بخشی از هوای گرم یا سرد تولیدشده قبل از رسیدن به فضای موردنظر از بین می‌رود. استفاده از عایق‌های مناسب مانند عایق الاستومری و اجرای دقیق اتصالات کانال، باعث کاهش اتلاف حرارت، جلوگیری از ایجاد شبنم و افزایش راندمان کلی سیستم تهویه می‌شود.

تامین هوای تازه و کنترل کیفیت هوا

یک سیستم تهویه مناسب نباید تنها وظیفه تنظیم دما را برعهده داشته باشد؛ بلکه باید کیفیت هوای داخل ساختمان را نیز کنترل کند. تامین هوای تازه، فیلتراسیون مناسب و کنترل میزان آلاینده‌ها از عوامل مهم در طراحی سیستم تهویه هستند. در ساختمان‌هایی مانند ادارات، بیمارستان‌ها و مراکز تجاری که تعداد افراد زیاد است، توجه به نرخ تعویض هوا و میزان هوای تازه اهمیت بیشتری پیدا می‌کند و مستقیماً روی سلامت و آسایش کاربران تأثیر دارد.

کنترل رطوبت محیط

رطوبت یکی از پارامترهای مهم در آسایش حرارتی است که در طراحی سیستم تهویه باید موردتوجه قرار گیرد. رطوبت بیش از حد می‌تواند باعث رشد قارچ، ایجاد بوی نامطبوع و کاهش کیفیت هوا شود؛ درحالی‌که رطوبت بسیار پایین نیز باعث خشکی هوا و ناراحتی کاربران خواهد شد. سیستم‌های تهویه باید توانایی کنترل رطوبت را متناسب با شرایط اقلیمی منطقه و نوع کاربری ساختمان داشته باشند.

توجه به راندمان انرژی و مصرف برق

با افزایش هزینه‌های انرژی، طراحی سیستم‌های کم‌مصرف اهمیت بیشتری پیدا کرده است. انتخاب تجهیزات با راندمان بالا، استفاده از موتورهای اینورتر، سیستم‌های کنترل هوشمند و تنظیم صحیح ظرفیت دستگاه‌ها می‌تواند مصرف انرژی را به میزان قابل‌توجهی کاهش دهد. همچنین طراحی اصولی سیستم از ابتدا باعث می‌شود تجهیزات کمتر تحت‌فشار کار کنند و طول عمر بیشتری داشته باشند.

محاسبه سرعت هوا و افت فشار سیستم

سرعت جریان هوا و میزان افت فشار از پارامترهای مهم در طراحی شبکه تهویه هستند. سرعت بیش از حد هوا می‌تواند باعث افزایش صدا، لرزش کانال‌ها و افزایش مصرف انرژی فن شود. از طرف دیگر، سرعت پایین نیز ممکن است باعث افزایش بیش از اندازه ابعاد کانال و هزینه‌های اجرایی شود؛ بنابراین باید بین سرعت مناسب هوا، هزینه اجرا و عملکرد سیستم تعادل برقرار شود.

رعایت استانداردهای ایمنی و آتش‌نشانی

در ساختمان‌های بزرگ، طراحی سیستم تهویه باید مطابق الزامات ایمنی و استانداردهای مربوط به کنترل دود و حریق انجام شود. استفاده از دمپرهای آتش، دمپر دود و تجهیزات مناسب، از انتقال دود و شعله در زمان آتش‌سوزی جلوگیری می‌کند. این موضوع به‌خصوص در ساختمان‌های بلند، مراکز خرید، بیمارستان‌ها و محیط‌های صنعتی اهمیت بسیار زیادی دارد.

استانداردهای طراحی سیستم تهویه مطبوع

طراحی سیستم تهویه مطبوع باید بر اساس استانداردهای معتبر بین‌المللی و الزامات فنی انجام شود تا علاوه بر ایجاد آسایش، سلامت کاربران و بهره‌وری انرژی نیز تضمین شود. این استانداردها روش صحیح محاسبه ظرفیت تجهیزات، میزان هوای تازه، نرخ تعویض هوا، کنترل رطوبت، سطح صدای مجاز، طراحی کانال‌ها و حتی محل نصب تجهیزات را مشخص می‌کنند. یکی از شناخته‌شده‌ترین این استانداردها در این حوزه، استاندارد ASHRAE است که دستورالعمل‌های جامعی برای طراحی سیستم‌های HVAC ارائه می‌دهد. علاوه‌برآن، استاندارد SMACNA در زمینه طراحی و اجرای کانال‌های هوا و همچنین برخی استانداردهای ISO و مقررات ملی ساختمان نیز در پروژه‌های مختلف مورداستفاده قرار می‌گیرند. رعایت این استانداردها مزایای متعددی به همراه دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• انتخاب ظرفیت صحیح تجهیزات و جلوگیری از بیش از حد بزرگ یا کوچک بودن سیستم
• توزیع یکنواخت هوای مطبوع در تمام بخش‌های ساختمان
• کاهش افت فشار و نشتی در شبکه کانال‌کشی
• بهبود کیفیت هوای داخل ساختمان و تامین هوای تازه کافی
• کاهش مصرف انرژی و هزینه‌های بهره‌برداری
• افزایش طول عمر تجهیزات و کاهش خرابی‌های زودهنگام
• رعایت الزامات ایمنی، کنترل دود و استانداردهای آتش‌نشانی در پروژه‌های بزرگ

مهم‌ترین تجهیزات مورد استفاده در سیستم تهویه مطبوع

هر سیستم تهویه مطبوع از مجموعه‌ای از تجهیزات تشکیل شده است که هرکدام وظیفه مشخصی در تولید، انتقال یا توزیع هوای مطبوع دارند. انتخاب صحیح این تجهیزات تاثیر مستقیمی بر راندمان سیستم، مصرف انرژی، هزینه نگهداری و کیفیت هوای داخل ساختمان دارد. نوع تجهیزات مورداستفاده نیز به عواملی مانند متراژ ساختمان، کاربری، شرایط اقلیمی، ظرفیت موردنیاز و بودجه پروژه بستگی دارد. در ساختمان‌های کوچک ممکن است تنها از اسپلیت یا داکت اسپلیت استفاده شود، اما در پروژه‌های بزرگ اغلب تجهیزاتی مانند چیلر، بویلر، هواساز و فن‌کویل در کنار یکدیگر به کار می‌روند. در جدول زیر با مهم‌ترین تجهیزات مورداستفاده در طراحی سیستم تهویه مطبوع و نقش هرکدام آشنا می‌شوید.

آموزش طراحی سیستم های تهویه مطبوع

این طراحی تنها به انتخاب یک دستگاه محدود نمی‌شود؛ بلکه مجموعه‌ای از محاسبات مهندسی و تصمیم‌گیری‌های فنی است که باید پیش از اجرای پروژه انجام شود. در این فرایند ابتدا شرایط ساختمان، اقلیم، تعداد افراد، نوع کاربری و میزان بار حرارتی و برودتی بررسی می‌شود. سپس باتوجه‌به نتایج این محاسبات، ظرفیت تجهیزات، نوع سیستم، مسیر کانال‌کشی، محل نصب دستگاه‌ها و تجهیزات جانبی تعیین خواهد شد. در پروژه‌های حرفه‌ای، طراحی سیستم تهویه مطبوع معمولا با استفاده از استانداردهایی مانند ASHRAE و نرم‌افزارهای تخصصی انجام می‌شود تا ظرفیت تجهیزات به‌درستی انتخاب شود و از افزایش مصرف انرژی یا کاهش راندمان جلوگیری شود. همچنین در این مرحله عواملی مانند کنترل رطوبت، کیفیت هوای داخل، میزان صدای تجهیزات، افت فشار کانال‌ها و امکان سرویس و نگهداری نیز بررسی می‌شوند. هرچه طراحی اولیه دقیق‌تر باشد، عملکرد سیستم در آینده پایدارتر خواهد بود و هزینه‌های تعمیر، مصرف انرژی و تغییرات احتمالی در زمان بهره‌برداری به میزان قابل‌توجهی کاهش پیدا می‌کند؛ بنابراین سرمایه‌گذاری روی طراحی اصولی، یکی از مهم‌ترین عوامل موفقیت یک پروژه تهویه مطبوع محسوب می‌شود.

چگونه بهترین سیستم تهویه را برای هر ساختمان انتخاب کنیم؟

هر ساختمان از نظر متراژ، نوع کاربری، تعداد کاربران، شرایط اقلیمی و بودجه پروژه با ساختمان دیگر تفاوت دارد؛ بنابراین نمی‌توان یک سیستم را برای همه پروژه‌ها بهترین گزینه دانست. برای مثال، سیستمی که در یک برج اداری عملکرد خیلی خوبی دارد، ممکن است برای یک ویلای مسکونی یا سوله صنعتی انتخاب مناسبی نباشد. در روند طراحی سیستم تهویه مطبوع، مهندس طراح ابتدا نیاز واقعی ساختمان را بررسی می‌کند و سپس باتوجه‌به ظرفیت سرمایش و گرمایش، میزان هوای تازه موردنیاز، هزینه اجرا و نگهداری، راندمان انرژی و فضای نصب تجهیزات، مناسب‌ترین سیستم را پیشنهاد می‌دهد. انتخاب صحیح باعث می‌شود علاوه بر ایجاد آسایش حرارتی، هزینه‌های برق، تعمیرات و بهره‌برداری نیز در بلندمدت کاهش پیدا کند. پیش از انتخاب سیستم، بهتر است موارد زیر بررسی شوند:

• نوع کاربری ساختمان: نیازهای یک ساختمان مسکونی با بیمارستان، کارخانه یا مرکز خرید متفاوت است.
• متراژ و تعداد طبقات: هرچه ساختمان بزرگ‌تر باشد، معمولاً استفاده از سیستم‌های مرکزی اقتصادی‌تر خواهد بود.
• شرایط آب‌وهوایی منطقه: در مناطق گرم و مرطوب کنترل رطوبت اهمیت زیادی دارد، اما در مناطق گرم و خشک می‌توان از سیستم‌های تبخیری نیز استفاده کرد.
• بار سرمایشی و گرمایشی: ظرفیت تجهیزات باید بر اساس محاسبات مهندسی تعیین شود، نه صرفاً متراژ ساختمان.
• مصرف انرژی: تجهیزات اینورتر، VRF و سیستم‌های با راندمان بالا هزینه بهره‌برداری کمتری دارند.
• هزینه اولیه و هزینه نگهداری: تنها قیمت خرید ملاک نیست؛ هزینه سرویس، تعمیرات و قطعات نیز اهمیت دارد.
• فضای نصب تجهیزات: برخی سیستم‌ها مانند چیلر، موتورخانه یا برج خنک‌کننده فضای بیشتری نیاز دارند.
• سطح صدا: در ساختمان‌های مسکونی، اداری و هتل‌ها باید تجهیزات کم‌صدا انتخاب شوند.
• قابلیت توسعه در آینده: در پروژه‌های بزرگ بهتر است سیستمی انتخاب شود که امکان افزایش ظرفیت در سال‌های آینده را داشته باشد.

اشتباهات رایج در طراحی سیستم تهویه مطبوع

بخش زیادی از مشکلاتی که پس از نصب سیستم تهویه مطبوع به وجود می‌آید، به کیفیت تجهیزات مربوط نیست؛ بلکه نتیجه طراحی نادرست سیستم است. یک اشتباه کوچک در مرحله طراحی می‌تواند باعث افزایش مصرف انرژی، کاهش عمر تجهیزات، توزیع نامناسب هوا و نارضایتی کاربران شود. به همین دلیل، آشنایی با رایج‌ترین خطاها می‌تواند از بروز هزینه‌های اضافی در آینده جلوگیری کند. این اشتباهات شامل موارد زیر می‌شوند:

• محاسبه‌نکردن دقیق بار سرمایشی و گرمایشی ساختمان
• انتخاب ظرفیت نامناسب تجهیزات (بزرگ‌تر یا کوچک‌تر از نیاز واقعی)
• طراحی غیراصولی ابعاد و مسیر کانال‌های انتقال هوا
• بی‌توجهی به میزان هوای تازه و نرخ تعویض هوا (ACH)
• نادیده‌گرفتن کنترل رطوبت و کیفیت هوای داخل ساختمان
• انتخاب سیستم بدون درنظرگرفتن شرایط اقلیمی منطقه
• استفاده از تجهیزات با راندمان پایین و مصرف انرژی بالا
• اجرای نامناسب عایق‌کاری و آب‌بندی کانال‌ها و اتصالات
• جانمایی نامناسب تجهیزات که سرویس و تعمیرات را دشوار می‌کند
• توجه‌نکردن به سطح صدا و لرزش تجهیزات
• عدم بالانس جریان هوای رفت‌وبرگشت در شبکه کانال‌کشی
• درنظرنگرفتن امکان توسعه یا افزایش ظرفیت سیستم در آینده

طراحی اصولی؛ پایه عملکرد پایدار سیستم تهویه مطبوع

در این مطلب متوجه شدیم که طراحی سیستم تهویه مطبوع، مهم‌ترین مرحله در اجرای یک سیستم سرمایش و گرمایش کارآمد است. زمانی که محاسبات مهندسی، انتخاب تجهیزات، طراحی کانال‌ها و استانداردهای اجرایی به‌درستی رعایت شوند، نتیجه آن افزایش راندمان، کاهش مصرف انرژی، بهبود کیفیت هوای داخل ساختمان و کاهش هزینه‌های نگهداری خواهد بود. به همین دلیل، قبل از خرید تجهیزات یا اجرای پروژه، بهتر است طراحی سیستم توسط افراد متخصص و بر اساس نیاز واقعی ساختمان انجام شود تا سیستم در سال‌های آینده نیز عملکردی پایدار و اقتصادی داشته باشد.

سوالات متداول درباره طراحی سیستم تهویه مطبوع

آیا طراحی سیستم تهویه فقط برای ساختمان‌های بزرگ اهمیت دارد؟

خیر. حتی در ساختمان‌های مسکونی کوچک نیز طراحی صحیح باعث کاهش مصرف انرژی، افزایش آسایش و انتخاب مناسب تجهیزات می‌شود.

مهم‌ترین مرحله در طراحی سیستم تهویه مطبوع چیست؟

محاسبه دقیق بار سرمایشی و گرمایشی ساختمان مهم‌ترین مرحله است، زیرا ظرفیت تمام تجهیزات بر اساس آن تعیین می‌شود.

کدام سیستم تهویه مصرف انرژی کمتری دارد؟

پاسخ به شرایط پروژه بستگی دارد، اما سیستم‌های VRF، تجهیزات اینورتر و سیستم‌های با راندمان بالا معمولا مصرف انرژی کمتری نسبت به سیستم‌های قدیمی دارند.

آیا انتخاب سیستم تهویه فقط بر اساس متراژ ساختمان انجام می‌شود؟

خیر. عواملی مانند نوع کاربری، تعداد افراد، شرایط اقلیمی، میزان تابش خورشید، کیفیت عایق ساختمان و نرخ تهویه نیز در انتخاب سیستم مؤثر هستند.
