راهنمای کامل عیب‌ یابی هواکش صنعتی

وقتی هواکش صنعتی به‌درستی کار نمی‌کند، تعویض موتور یا باز کردن دستگاه نباید اولین اقدام باشد. گاهی مشکل ساده‌ای مانند شل شدن تسمه، گرفتگی مسیر هوا یا عمل کردن تجهیزات حفاظتی باعث اختلال در عملکرد فن شده است. در مقابل، لرزش شدید، داغ شدن موتور یا صدای غیرعادی می‌تواند به ایرادهای مکانیکی یا الکتریکی جدی‌تری مربوط باشد. برای عیب‌یابی هواکش صنعتی بهتر است از نشانه‌ای که مشاهده می‌کنید شروع کنید: آیا هواکش اصلاً روشن نمی‌شود؟ موتور کار می‌کند اما پروانه نمی‌چرخد؟ هوادهی کم شده؟ دستگاه لرزش دارد یا موتور پس از مدتی خاموش می‌شود؟ در ادامه مشکلات رایج هواکش صنعتی را براساس همین علائم بررسی می‌کنیم تا مشخص شود چه زمانی سرویس و تنظیم دستگاه کافی است و چه زمانی به تعمیر هواکش صنعتی نیاز داریم.

• نکته ایمنی: بررسی‌های الکتریکی، باز کردن موتور یا کار روی اجزای متحرک باید پس از قطع و ایمن‌سازی منبع انرژی و توسط فرد دارای صلاحیت انجام شود. روشن نبودن دستگاه به‌تنهایی به معنی بی‌برق بودن آن نیست.

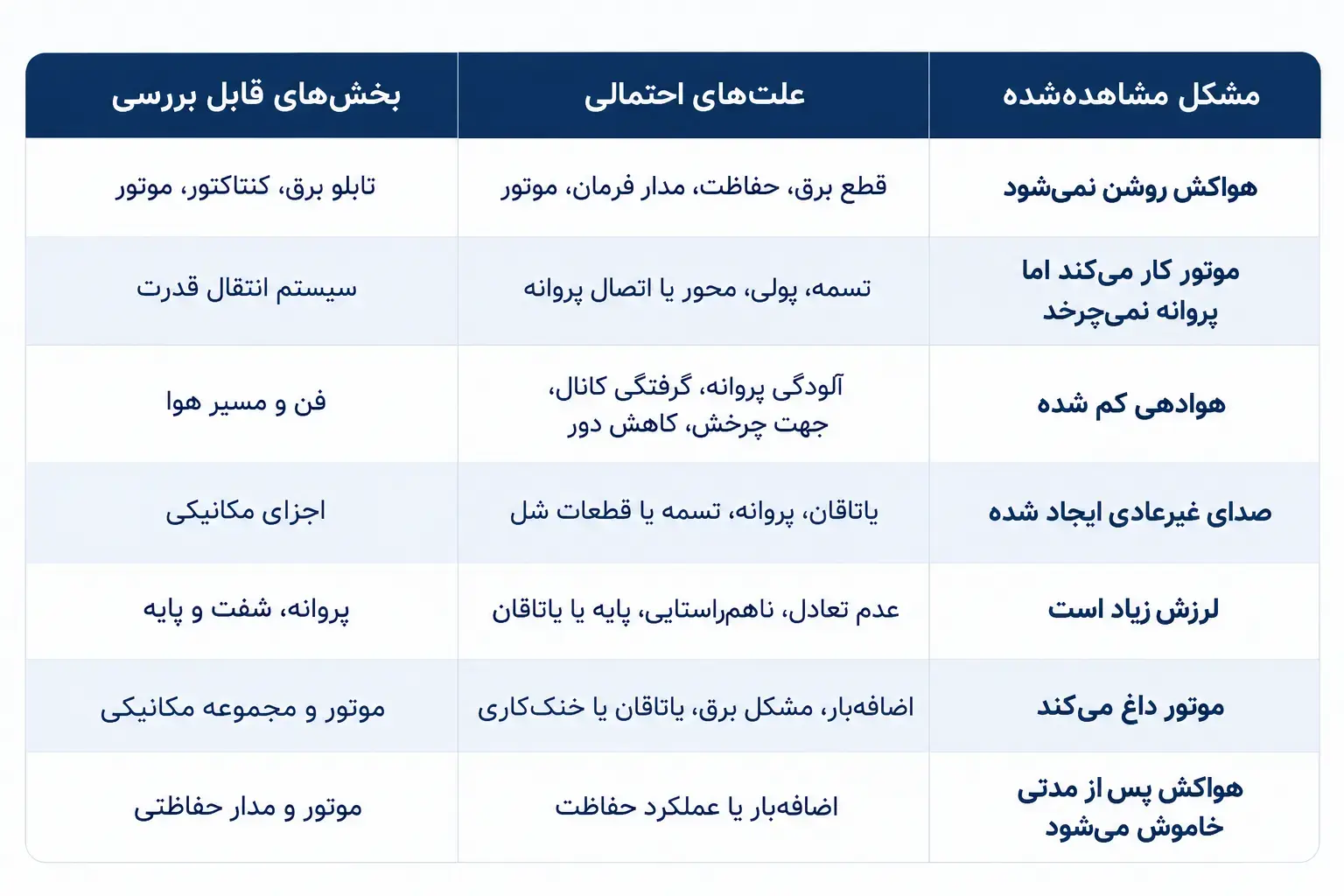

عیب‌یابی هواکش صنعتی را از کجا شروع کنیم؟

چرا هواکش صنعتی کار نمی‌کند؟

اگر با این سؤال مواجه شده‌اید که چرا هواکش کار نمی‌کند، ابتدا باید مشخص شود برق و فرمان مناسب به موتور می‌رسد یا خیر. اگر بخش الکتریکی سالم باشد، سپس می‌توان موتور و اجزای مکانیکی را بررسی کرد.

برق به موتور نمی‌رسد

قطع برق ورودی، آسیب کابل، شل شدن اتصالات یا ایراد تجهیزات بالادست می‌تواند مانع روشن شدن موتور شود. در موتورهای سه‌فاز، وجود هر سه فاز نیز باید بررسی شود. تست‌های برقدار و اندازه‌گیری ولتاژ باید توسط فرد متخصص انجام شوند.

فیوز یا تجهیزات حفاظتی عمل کرده‌اند

اگر فیوز، کلید حفاظتی یا رله اضافه‌بار عمل کرده باشد، موتور ممکن است روشن نشود. در این شرایط نباید فقط تجهیز حفاظتی را دوباره وصل کرد؛ ابتدا باید علت عملکرد آن مانند اضافه‌بار، اتصال کوتاه، قطع فاز یا گیر مکانیکی مشخص شود.

کنتاکتور یا مدار فرمان مشکل دارد

گاهی برق اصلی وجود دارد اما فرمان روشن شدن به موتور نمی‌رسد. خرابی کنتاکتور، بوبین، شستی‌ها، رله‌ها یا سنسورها می‌تواند مانع راه‌اندازی شود. در سیستم‌های مجهز به اینورتر یا سافت استارتر، کدهای خطای ثبت‌شده نیز می‌توانند به تشخیص مشکل کمک کنند.

موتور هواکش خراب یا سوخته است

اگر برق و مدار فرمان سالم باشند اما موتور کار نکند، باید خود موتور بررسی شود. آسیب سیم‌پیچ، یاتاقان یا اتصالات داخلی از دلایل احتمالی هستند. بوی سوختگی یا تغییر رنگ می‌تواند نشانه آسیب حرارتی باشد، اما برای تشخیص قطعی خرابی موتور باید تست‌های الکتریکی انجام شود.

پروانه یا محور گیر کرده است

گیرکردن محور، یاتاقان یا پروانه نیز می‌تواند مانع راه‌اندازی شود و حتی باعث عملکرد تجهیزات حفاظتی شود. جسم خارجی، خرابی یاتاقان یا تماس پروانه با بدنه از دلایل احتمالی هستند.

چرا هواکش روشن می‌شود اما پروانه نمی‌چرخد؟

اگر موتور کار می‌کند اما پروانه ثابت مانده است، معمولاً باید سیستم انتقال قدرت و اتصال موتور به پروانه بررسی شود.

بیشتر بخوانید: چطور از هواکش صنعتی نگهداری کنیم؟

تسمه پاره شده یا از روی پولی خارج شده است

در هواکش‌های تسمه‌ای، نیروی موتور از طریق تسمه و پولی به پروانه منتقل می‌شود. پارگی یا خارج شدن تسمه از پولی باعث می‌شود موتور کار کند اما پروانه نچرخد. در صورت خرابی تسمه، علاوه بر تعویض آن باید وضعیت پولی‌ها، هم‌راستایی و کشش تسمه نیز بررسی شود.

تسمه روی پولی لغزش دارد

شل بودن تسمه می‌تواند باعث لغزش و کاهش دور پروانه شود. از طرف دیگر، کشش بیش از حد نیز بار اضافی به یاتاقان و محور وارد می‌کند؛ بنابراین کشش باید مطابق مشخصات دستگاه تنظیم شود.

محور یا یاتاقان گیر کرده است

خرابی شدید یاتاقان یا مشکل محور می‌تواند مقاومت مکانیکی زیادی ایجاد کند. اگر پیش از توقف دستگاه افزایش صدا، دما یا لرزش مشاهده شده باشد، وضعیت یاتاقان‌ها باید بررسی شود.

اتصال پروانه به موتور مشکل دارد

در هواکش‌های دایرکت درایو، پروانه مستقیماً به محور موتور متصل است. شل شدن اتصال پروانه، تغییر شکل آن یا برخورد پره‌ها با بدنه می‌تواند باعث اختلال در چرخش شود.

چرا مکش و هوادهی هواکش صنعتی کم شده است؟

گاهی هواکش روشن می‌شود و پروانه نیز می‌چرخد، اما جریان هوای مورد انتظار ایجاد نمی‌شود. در این شرایط علاوه بر خود فن، مسیر ورود و خروج هوا و شرایط کانال‌کشی نیز باید بررسی شوند.

پروانه کثیف یا آسیب‌دیده است

تجمع گردوغبار، چربی یا مواد دیگر روی پره‌ها می‌تواند عملکرد آیرودینامیکی پروانه را کاهش دهد. شکستگی، خوردگی یا تغییر شکل پره‌ها نیز روی هوادهی اثر می‌گذارد.

مسیر ورود یا خروج هوا مسدود شده است

گرفتگی فیلتر، توری، دریچه یا کانال باعث افزایش مقاومت سیستم و کاهش جریان هوا می‌شود. بنابراین هنگام افت مکش، کل مسیر هوا باید بررسی شود.

جهت چرخش پروانه اشتباه است

پس از تعمیرات یا تغییر سیم‌کشی موتور سه‌فاز ممکن است جهت چرخش فن اشتباه شود. در این حالت فن ممکن است همچنان مقداری هوا جابه‌جا کند، اما عملکرد آن با شرایط طراحی تفاوت زیادی خواهد داشت.

دور پروانه کاهش پیدا کرده است

لغزش تسمه، افزایش بار مکانیکی یا تنظیمات نامناسب VFD می‌توانند باعث کاهش دور شوند. اگر کاهش دور جدید است، ابتدا باید علت آن پیدا شود و نباید صرفاً با تغییر تنظیمات اینورتر آن را جبران کرد.

کانال‌کشی افت فشار زیادی ایجاد می‌کند

طول زیاد کانال، سطح مقطع نامناسب، زانویی‌های متعدد، فیلتر و دمپر مقاومت سیستم را افزایش می‌دهند. اگر شبکه کانال تغییر کرده یا تجهیز جدیدی به آن اضافه شده باشد، ممکن است نقطه کار فن نیز تغییر کند.

فن متناسب با سیستم انتخاب نشده است

گاهی هواکش خراب نیست و مشکل به انتخاب اولیه آن برمی‌گردد. فن باید دبی مورد نیاز را در فشار استاتیک سیستم تأمین کند. انتخاب دستگاه فقط براساس حداکثر CFM در شرایط آزاد ممکن است پس از اتصال فن به کانال نتیجه مناسبی ایجاد نکند.

علت صدا و لرزش غیرعادی هواکش صنعتی چیست؟

افزایش صدا و لرزش می‌تواند نشانه وجود مشکل در پروانه، یاتاقان، تسمه، شفت یا پایه‌های دستگاه باشد.

پروانه از بالانس خارج شده است

تجمع نامتقارن آلودگی، خوردگی، شکستگی یا تغییر شکل پره‌ها می‌تواند تعادل پروانه را برهم بزند و لرزش دستگاه را افزایش دهد.

یاتاقان‌ها فرسوده یا خراب شده‌اند

خرابی یاتاقان معمولاً با ترکیبی از صدا، افزایش دما و لرزش همراه است. البته هر صدای غیرعادی الزاماً به معنی خرابی یاتاقان نیست و باید سایر اجزای مکانیکی نیز بررسی شوند.

پیچ‌ها و پایه‌های هواکش شل شده‌اند

شل شدن پایه یا اتصالات می‌تواند ارتعاش دستگاه را تشدید کند. اگر پیچ‌ها پس از محکم شدن دوباره شل می‌شوند، باید علت اصلی لرزش پیدا شود.

شفت یا پولی ناهم‌راستا است

ناهم‌راستایی باعث افزایش لرزش و سایش اجزای انتقال قدرت می‌شود. در فن‌های تسمه‌ای، هم‌راستایی پولی‌ها نیز اهمیت زیادی دارد.

تسمه فرسوده یا تنظیم نیست

تسمه ترک‌خورده، ساییده یا دارای کشش نامناسب می‌تواند صدا و لرزش ایجاد کند. هنگام تعویض تسمه بهتر است وضعیت پولی‌ها و هم‌راستایی مجموعه نیز کنترل شود.

پروانه با بدنه برخورد می‌کند

صدای ضربه یا ساییدگی ممکن است ناشی از تماس پروانه با بدنه باشد. ادامه کار دستگاه در چنین شرایطی می‌تواند آسیب را بیشتر کند. برای بررسی دقیق‌تر انواع صدا و روش‌های کاهش آن می‌توانید به راهنمای «چرا هواکش صدا می‌دهد؟» در ویدفکتور مراجعه کنید.

چرا موتور هواکش صنعتی داغ می‌کند یا خاموش می‌شود؟

افزایش دمای موتور تا حد مشخصی هنگام کار طبیعی است، اما داغ شدن غیرعادی یا خاموش شدن مکرر باید بررسی شود.

موتور تحت اضافه‌بار قرار دارد

گیرکردن قطعات، خرابی یاتاقان یا شرایط نامناسب کار فن می‌تواند بار مکانیکی موتور را افزایش دهد و باعث افزایش جریان و دما شود.

خنک‌کاری موتور مناسب نیست

تجمع گردوغبار روی مسیرهای خنک‌کاری یا فن موتور می‌تواند دفع حرارت را مختل کند. دمای بالای محیط نیز روی خنک شدن موتور اثر دارد.

برق ورودی مناسب نیست

ولتاژ نامناسب، قطع فاز یا عدم تعادل ولتاژ در موتورهای سه‌فاز می‌تواند باعث افزایش جریان و داغ شدن موتور شود. این وضعیت باید توسط فرد متخصص بررسی شود.

تجهیزات حفاظتی موتور عمل می‌کنند

اگر موتور پس از مدتی کار خاموش می‌شود، ممکن است حفاظت اضافه‌بار یا حرارتی فعال شده باشد. در این شرایط به‌جای ریست مکرر باید علت افزایش جریان یا دمای موتور مشخص شود.

عیب‌یابی قسمت الکتریکی هواکش صنعتی

اگر نشانه‌ها به وجود مشکل الکتریکی اشاره دارند، بررسی باید از مسیر تغذیه آغاز شود و به‌صورت مرحله‌ای تا موتور ادامه پیدا کند:

1. وضعیت برق ورودی، فیوزها و تجهیزات حفاظتی بررسی شود.
2. در موتور سه‌فاز، وجود هر سه فاز و وضعیت ولتاژ کنترل شود.
3. کنتاکتور، مدار فرمان، رله‌ها، سنسورها و اینترلاک‌ها بررسی شوند.
4. کابل‌ها، ترمینال‌ها و اتصالات موتور از نظر شل‌شدگی یا آثار حرارت کنترل شوند.
5. جریان هر فاز با مشخصات پلاک موتور و شرایط بار مقایسه شود.
6. در صورت سالم بودن موارد قبلی، تست‌های تخصصی موتور مانند مقاومت سیم‌پیچ و مقاومت عایقی انجام شود.

در سیستم‌های دارای PLC، اینورتر یا سافت استارتر، کدهای خطا و وضعیت فرمان‌ها نیز می‌توانند در تشخیص مشکل مؤثر باشند. این بررسی‌ها به دانش برق صنعتی و تجهیزات اندازه‌گیری مناسب نیاز دارند.

چه زمانی هواکش صنعتی به تعمیر نیاز دارد؟

هر اختلالی به معنی نیاز به تعمیر اساسی نیست. گرفتگی مسیر هوا، آلودگی پروانه، شل شدن پیچ‌ها یا تنظیم نبودن تسمه ممکن است با سرویس و تنظیم برطرف شوند. اما مواردی مانند خرابی یاتاقان، شکستگی پروانه، آسیب شفت، خرابی موتور یا سیم‌پیچ، آسیب پولی و خرابی تجهیزات الکتریکی معمولاً نیازمند تعمیر یا تعویض قطعه هستند. نکته مهم این است که قطعه خراب همیشه علت اصلی مشکل نیست. برای مثال، اگر یاتاقان در فاصله کوتاهی چند بار خراب شود، عواملی مانند عدم تعادل پروانه، ناهم‌راستایی یا شرایط نصب نیز باید بررسی شوند.

تعمیر هواکش صنعتی بهتر است یا تعویض آن؟

برای تصمیم بین تعمیر و تعویض باید وضعیت کلی دستگاه را در نظر گرفت. اگر هواکش نسبتاً سالم است و مشکل به قطعه‌ای قابل تعویض مانند یاتاقان، تسمه یا یکی از اجزای مدار محدود می‌شود، تعمیر معمولاً منطقی‌تر است. اما اگر چند بخش دستگاه هم‌زمان فرسوده شده‌اند یا خرابی‌ها مرتب تکرار می‌شوند، باید هزینه تعمیر با جایگزینی دستگاه مقایسه شود.

عمر و وضعیت کلی دستگاه، شدت خرابی، امکان تهیه قطعات و تناسب ظرفیت هواکش با نیاز فعلی سیستم از عوامل مهم این تصمیم هستند. همچنین باید مشخص شود افت عملکرد واقعاً ناشی از خرابی دستگاه است یا طراحی کانال و انتخاب نامناسب ظرفیت باعث ایجاد مشکل شده است.

بیشتر بخوانید: راهنمای جامع انواع هواکش صنعتی

چطور از خرابی مجدد هواکش صنعتی جلوگیری کنیم؟

پس از تعمیر باید علت اصلی خرابی نیز برطرف شود. تمیزکاری دوره‌ای پروانه، بررسی یاتاقان‌ها، کنترل تسمه و پولی، توجه به تغییر صدا و لرزش و بررسی مسیر جریان هوا می‌تواند به شناسایی زودهنگام مشکلات کمک کند. ثبت سوابق تعمیرات و قطعات تعویض‌شده نیز مفید است؛ به‌خصوص زمانی که یک خرابی به‌صورت مکرر اتفاق می‌افتد. برای جزئیات بیشتر درباره سرویس دوره‌ای می‌توانید به مقاله «چطور از هواکش صنعتی نگهداری کنیم؟» در ویدفکتور لینک داخلی بدهید.

جمع‌بندی

برای عیب‌یابی هواکش صنعتی بهتر است از علامت اصلی خرابی شروع کنید. اگر دستگاه روشن نمی‌شود، ابتدا برق و مدار فرمان بررسی می‌شوند. اگر موتور کار می‌کند اما پروانه نمی‌چرخد، سیستم انتقال قدرت اهمیت بیشتری دارد. در صورت کاهش هوادهی نیز باید علاوه بر فن، مسیر جریان هوا و کانال‌کشی بررسی شوند. صدا، لرزش، داغ شدن موتور و خاموش شدن مکرر نیز می‌توانند محدوده عیب را مشخص کنند. در تعمیر هواکش صنعتی فقط تعویض قطعه آسیب‌دیده کافی نیست؛ علت اصلی خرابی نیز باید شناسایی شود تا مشکل دوباره تکرار نشود.

سوالات متداول درباره عیب‌یابی هواکش صنعتی

چرا هواکش کار نمی‌کند؟

قطع برق، عملکرد تجهیزات حفاظتی، خرابی مدار فرمان، مشکل موتور یا گیرکردن پروانه و محور از علت‌های احتمالی هستند. بررسی بهتر است از تغذیه و فرمان موتور آغاز شود.

چرا هواکش روشن است ولی پروانه نمی‌چرخد؟

پارگی یا لغزش تسمه، مشکل پولی، گیرکردن محور یا یاتاقان و ایراد اتصال پروانه به موتور از دلایل احتمالی هستند.

چرا هواکش روشن است ولی مکش ندارد؟

گرفتگی مسیر هوا، آلودگی پروانه، جهت چرخش اشتباه، کاهش دور و مقاومت زیاد شبکه کانال می‌توانند هوادهی را کاهش دهند. اگر مشکل از ابتدا وجود داشته است، انتخاب ظرفیت فن نیز باید بررسی شود.

علت کم شدن دور هواکش صنعتی چیست؟

لغزش تسمه، افزایش بار مکانیکی، مشکلات موتور یا تنظیمات VFD می‌توانند باعث کاهش دور شوند.

چرا موتور هواکش صنعتی داغ می‌کند؟

اضافه‌بار، خنک‌کاری نامناسب، مشکلات ولتاژ، قطع یا عدم تعادل فاز و مقاومت مکانیکی بیش از حد از دلایل احتمالی هستند.

علت لرزش شدید هواکش صنعتی چیست؟

عدم تعادل پروانه، خرابی یاتاقان، شل شدن پایه
