انواع عایق کابل را بشناسید.

عایق کابل‌ها نقش اساسی در ایمنی و عملکرد صحیح سیستم‌های الکتریکی ایفا می‌کند. وظیفه اصلی عایق، ایزوله و جدا کردن هادی از محیط اطراف است؛ به‌گونه‌ای که هیچ اتصال الکتریکی مستقیم بین زمین و هادی برقرار نشود. انتخاب نوع عایق به عواملی مانند ولتاژ، جریان عبوری، شرایط فیزیکی محیط، میزان رطوبت، دما و حتی نوع کاربری کابل بستگی دارد. در پروژه‌های ساختمانی، صنعتی و نیروگاهی، انتخاب عایق مناسب می‌تواند از بروز خطراتی مانند اتصال کوتاه، نشتی جریان و آتش‌سوزی جلوگیری کند.

عایق کابل چیست؟

عایق کابل لایه‌ای غیررسانا است که روی هادی فلزی (معمولاً مس یا آلومینیوم) قرار می‌گیرد و مانع از عبور جریان به بیرون از مسیر تعیین‌شده می‌شود. این لایه علاوه بر جلوگیری از برق‌گرفتگی، از هادی در برابر آسیب‌های مکانیکی، رطوبت، مواد شیمیایی و اشعه UV محافظت می‌کند. کیفیت عایق تأثیر مستقیمی بر طول عمر کابل دارد و در صورت انتخاب نادرست، ممکن است موجب افت عملکرد یا خرابی زودهنگام سیستم شود.

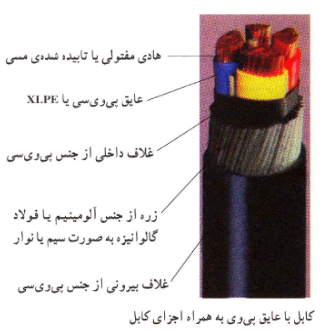

انواع عایق کابل

مواد مختلفی به عنوان عایق در انواع کابل استفاده می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. رایج‌ترین آن‌ها شامل مواد لاستیکی، PVC و پلی‌اتیلن کراس‌لینک شده (XLPE) است. انتخاب هر یک از این مواد وابسته به سطح ولتاژ، شرایط محیطی و نیاز پروژه می‌باشد. در ادامه به بررسی دقیق‌تر این سه نوع عایق می‌پردازیم.

انواع عایق کابل

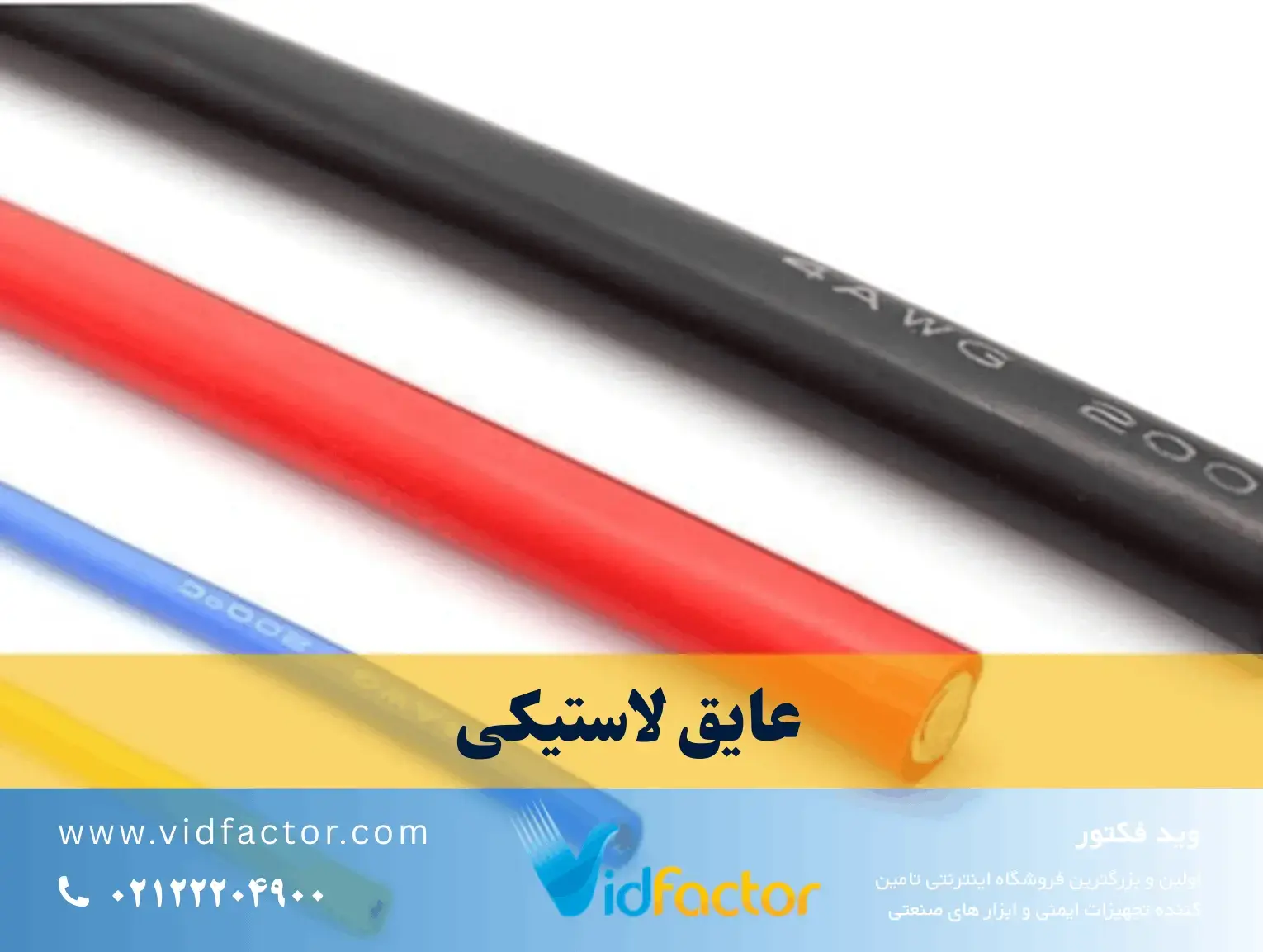

عایق لاستیکی

عایق‌های لاستیکی از قدیمی‌ترین و در عین حال کاربردی‌ترین انواع عایق کابل هستند. این نوع عایق به دلیل انعطاف‌پذیری بالا، مقاومت مناسب در برابر ضربه و قابلیت تحمل شرایط سخت محیطی، در صنایع مختلف کاربرد دارد. لاستیک‌های مورد استفاده معمولاً از نوع EPR یا نئوپرن هستند که در برابر حرارت و رطوبت مقاومت خوبی دارند. کابل‌های با عایق لاستیکی بیشتر در محیط‌های صنعتی، کارگاه‌ها و مکان‌هایی که کابل در معرض حرکت یا لرزش است استفاده می‌شوند.

عایق لاستیکی

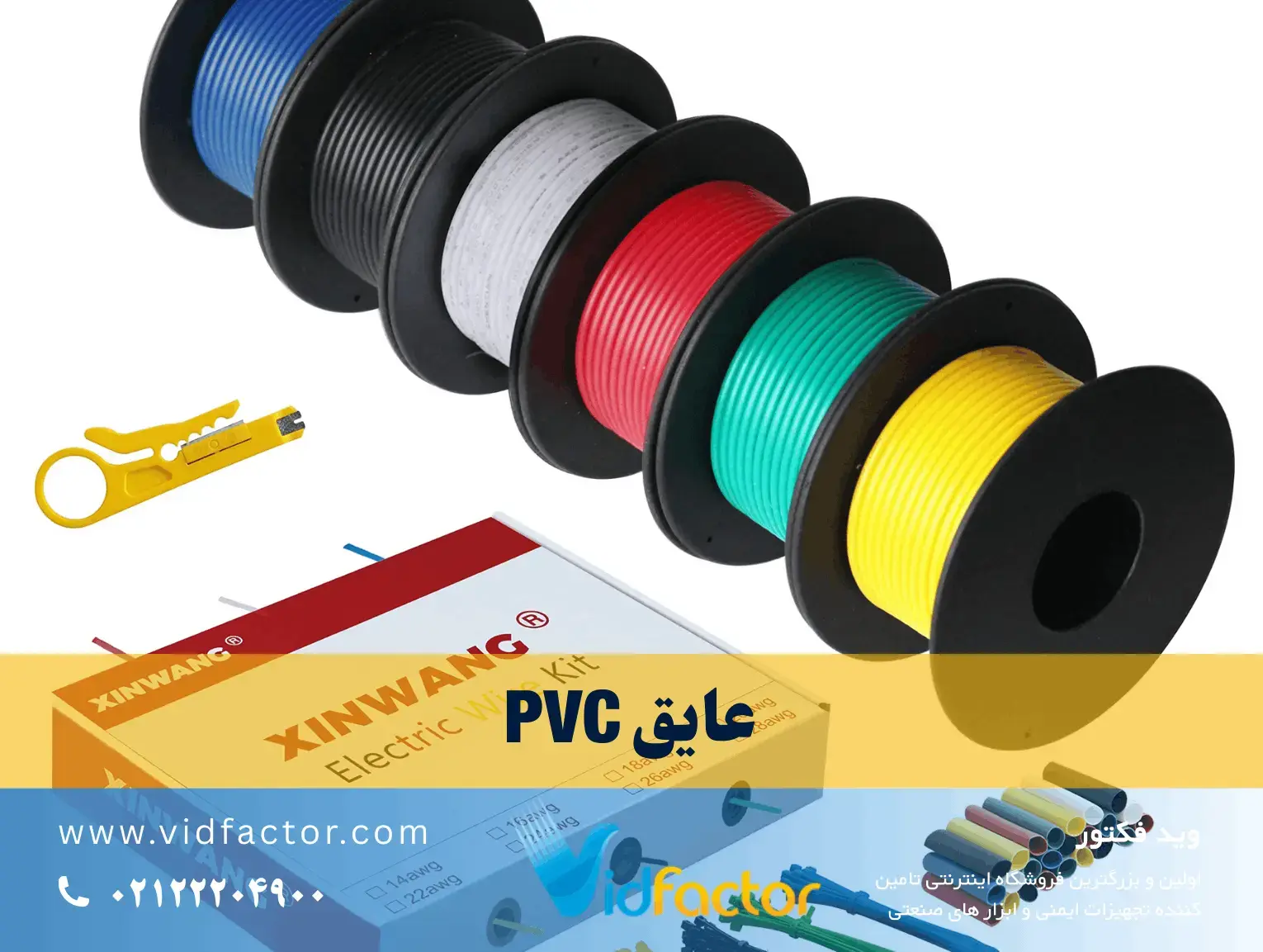

عایق PVC

PVC یا پلی‌وینیل کلراید یکی از رایج‌ترین مواد مورد استفاده در عایق کابل‌های ساختمانی است. این ماده قیمت مناسب، مقاومت قابل قبول در برابر رطوبت و مواد شیمیایی و فرآیند تولید آسانی دارد. کابل‌های دارای عایق PVC در سیم‌کشی ساختمان‌ها، تابلوهای برق و سیستم‌های روشنایی کاربرد گسترده‌ای دارند. با این حال، تحمل حرارتی PVC نسبت به XLPE کمتر است و در دماهای بسیار بالا ممکن است دچار تغییر شکل شود.

عایق PVC

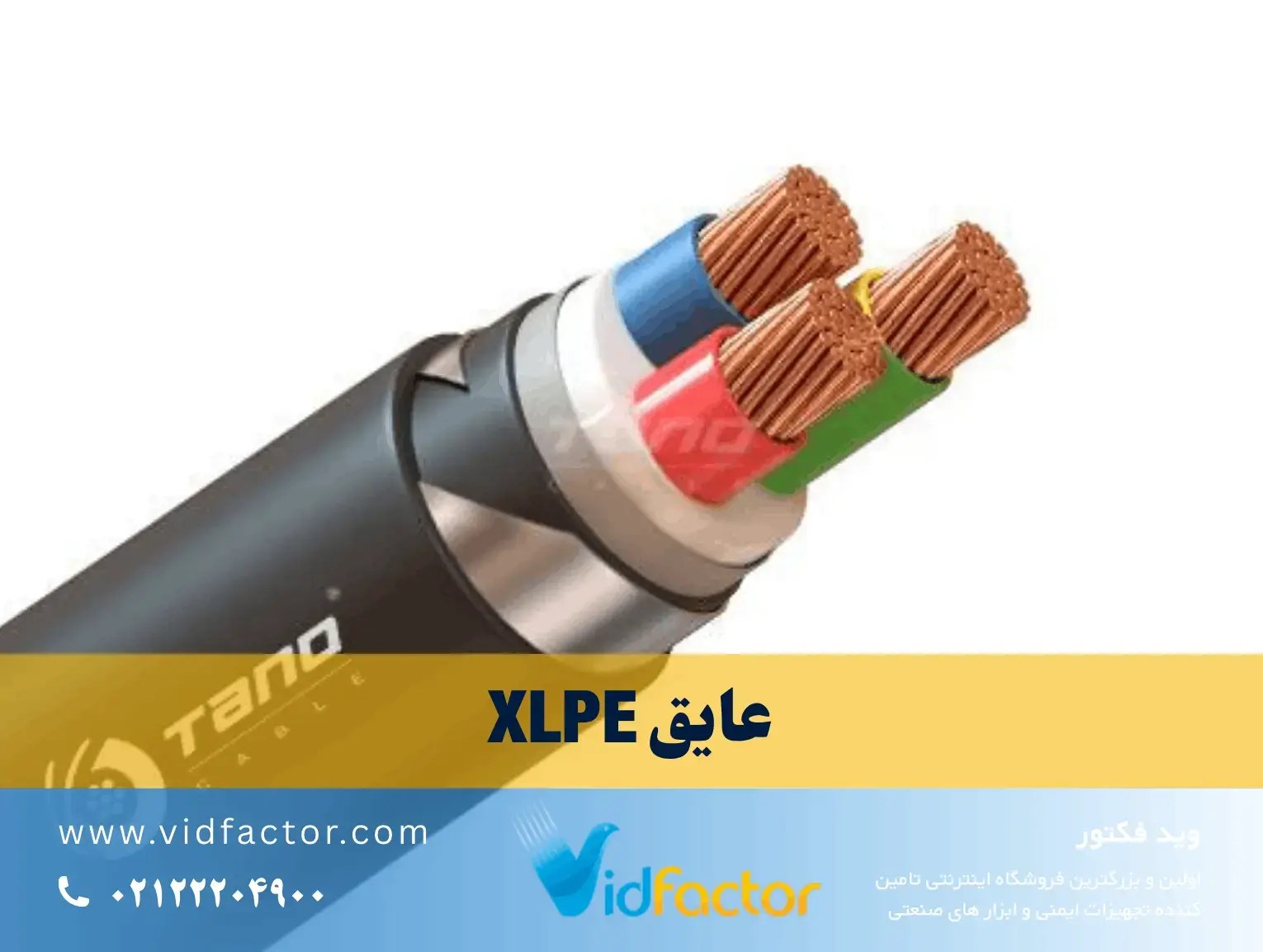

عایق XLPE

پلی‌اتیلن کراس‌لینک شده یا XLPE یکی از پیشرفته‌ترین مواد عایقی در صنعت کابل محسوب می‌شود. این نوع عایق به دلیل ساختار مولکولی شبکه‌ای خود، مقاومت حرارتی و الکتریکی بسیار بالایی دارد. کابل‌های XLPE می‌توانند در ولتاژهای متوسط و بالا مورد استفاده قرار گیرند و تحمل دمایی آن‌ها معمولاً تا ۹۰ درجه سانتی‌گراد در حالت عادی و بیشتر در شرایط اضطراری است. همچنین این عایق در برابر رطوبت، فشار مکانیکی و مواد شیمیایی عملکرد بسیار مطلوبی دارد و برای کابل‌های زمینی و نیروگاهی گزینه‌ای ایده‌آل محسوب می‌شود.

عایق XLPE

رنگ‌بندی عایق کابل‌

برای شناسایی آسان سیم‌ها و جلوگیری از بروز اشتباه در سیم‌کشی، از رنگ‌های مختلف برای عایق استفاده می‌شود. رنگ‌بندی استاندارد باعث افزایش ایمنی و تسهیل در تعمیر و نگهداری می‌شود. بر اساس استاندارد VDE0271 آلمان و همچنین مقررات موسسه استاندارد و تحقیقات صنعتی ایران، رنگ سبز-زرد برای سیم ارت (حفاظتی)، آبی برای نول و رنگ‌های قهوه‌ای، مشکی یا خاکستری برای فاز استفاده می‌شود. رعایت این کدهای رنگی در پروژه‌های ساختمانی و صنعتی الزامی است.

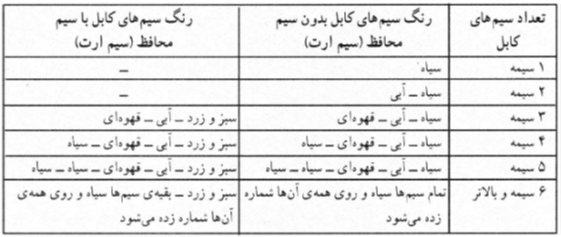

جدول رنگ سیم ارت و نول و فاز

عوامل مؤثر در انتخاب عایق کابل

انتخاب عایق مناسب به چندین عامل کلیدی بستگی دارد. نخست، سطح ولتاژ کاری کابل است؛ هرچه ولتاژ بالاتر باشد، نیاز به عایقی با استقامت الکتریکی بیشتر وجود دارد. دوم، شرایط محیطی مانند دما، رطوبت، قرارگیری در معرض نور خورشید یا مواد شیمیایی است. سوم، نوع نصب کابل (هوایی، زمینی یا داخل سینی کابل) اهمیت دارد. علاوه بر این، انعطاف‌پذیری، طول عمر مورد انتظار و هزینه نهایی نیز در تصمیم‌گیری تأثیرگذار هستند.

اهمیت استانداردها در عایق کابل

رعایت استانداردهای بین‌المللی در تولید و انتخاب کابل، ضامن ایمنی و عملکرد صحیح سیستم برق است. استانداردهایی مانند VDE در آلمان یا استاندارد ملی ایران، مشخصات فنی، رنگ‌بندی، ضخامت عایق و آزمون‌های کیفی را تعیین می‌کنند. استفاده از کابل‌های دارای تاییدیه استاندارد، خطر آتش‌سوزی و حوادث الکتریکی را به حداقل می‌رساند و موجب افزایش طول عمر تجهیزات می‌شود.

مقایسه انواع عایق کابل برق

تفاوت عایق و روکش کابل

گاهی عایق و روکش با یکدیگر اشتباه گرفته می‌شوند. عایق، لایه‌ای است که مستقیماً روی هادی قرار دارد و وظیفه جلوگیری از انتقال جریان به بیرون را دارد. اما روکش (Sheath) لایه بیرونی کابل است که از مجموعه هادی‌ها و عایق‌ها در برابر آسیب‌های مکانیکی و شرایط محیطی محافظت می‌کند. ممکن است جنس عایق و روکش مشابه باشد، اما عملکرد آن‌ها متفاوت است.

جمع‌بندی

عایق کابل‌ها یکی از مهم‌ترین اجزای سیستم‌های الکتریکی به شمار می‌رود و انتخاب صحیح آن تأثیر مستقیمی بر ایمنی، کارایی و دوام شبکه برق دارد. مواد لاستیکی، PVC و XLPE از پرکاربردترین انواع عایق هستند که هرکدام بسته به شرایط پروژه مزایا و محدودیت‌های خاص خود را دارند. همچنین رعایت رنگ‌بندی استاندارد و توجه به مقررات ملی و بین‌المللی، نقش مهمی در کاهش خطاهای سیم‌کشی و افزایش ایمنی ایفا می‌کند. با در نظر گرفتن ولتاژ، شرایط محیطی و نوع کاربرد، می‌توان بهترین گزینه را انتخاب کرد و از عملکرد مطمئن سیستم برق اطمینان حاصل نمود.
