کابل

هر نوع رسانای الکتریکی که توسط ماده ای عایق از محیط اطراف ایزوله شده باشد کابل نامیده می شود . هر کابل از قسمتهای زیر تشکیل شده است :

1- عایق کابل

2- قسمت هادی

3-غلافیابدنهمحافظ(تمامکابلهادارایغلافمحافظنیستند)

اصلی ترین قسمت یک سیم و کابل قسمت هادی آن است . در صنعت برق نقره ومس بعلت هدایت الکتریکی بالا,مناسبترین هادی های الکتریسیته هستند اما بعلت قیمت بالایی که نقره دارد نمی توان از آن استفاده کرد .

درساخت سیم و کابل از فلزاتی مثل : مس,آلومنیوم,آلیاژ فولاد–آلومنیوم (آلفو),آلیاژ آلدرای ( ترکیب آلومنیوم,منیزیم,سیلیسیوم و آهن )گاهی اوقات کابل را توخالی میسازند تا با عبور جریان هوا یا روغن,کابل خنک شود.

عایق کابل ها و سیم ها

پوشش عایق هادی معمولا از پلاستیک,کاغذ و مواد عایق مشابه ساخته میشود.

یا پروتونن ( پلاستیک حرارتی (PVC) ( پلی وینیل کلراید)PETیا پلی اتیلن امروزه ازبیشتر استفاده میشود . عایق کابل های فشار قوی از کاغذ آغشته به روغن تهیه میشود.از عایق لاستیکی درجاهائیکه احتیاج به چرخش زیادباشد استفاده میشود.در کاربرد سیم و کابل هر دو قسمت هادی و عایق از اهمیت برخوردار هستند .

غلاف محافظ

در مکانهایی که احتمال آسیب دیدگی کابل و سیم در اثر ضربه و عوامل محیطی وجود دارد ، از کابل های مجهز به غلاف استفاده می شود . غلاف می توان ازجنس سرب و لایه های عایق قیر اندود ساخته شود . به این گونه کابل ها، کابل

مرکب گفته می شود .گاهی اوقات محفظه هایی در اطراف کابل جهت ریختن روغن و مایعات خنک کننده در نظر گرفته میشود.در چنین مواردی روغن توسط پمپ و با فشار داخل محفظه ریخته می شود .

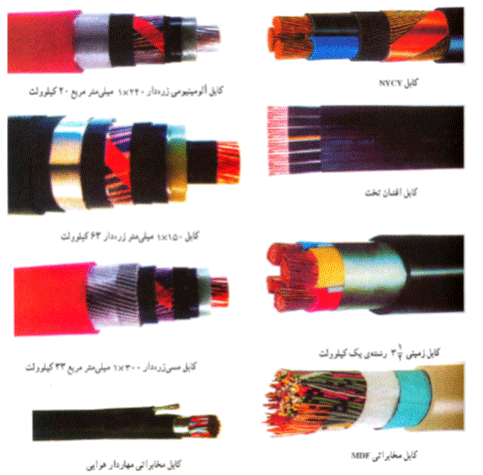

اجزاء کابل مرکب عبارتند از:

1- محفظه روغن

2- قسمت رسانای الکتریکی ( ھادی )

3- عایق داخلی

4- جدا کننده

5- پوشش مسی

6- غلاف سربی

7- محافظ در مقابل فرسودگی

8- پوشش ایزوله کننده خارجی ( قیر اندود )

ھادی کابل ھا

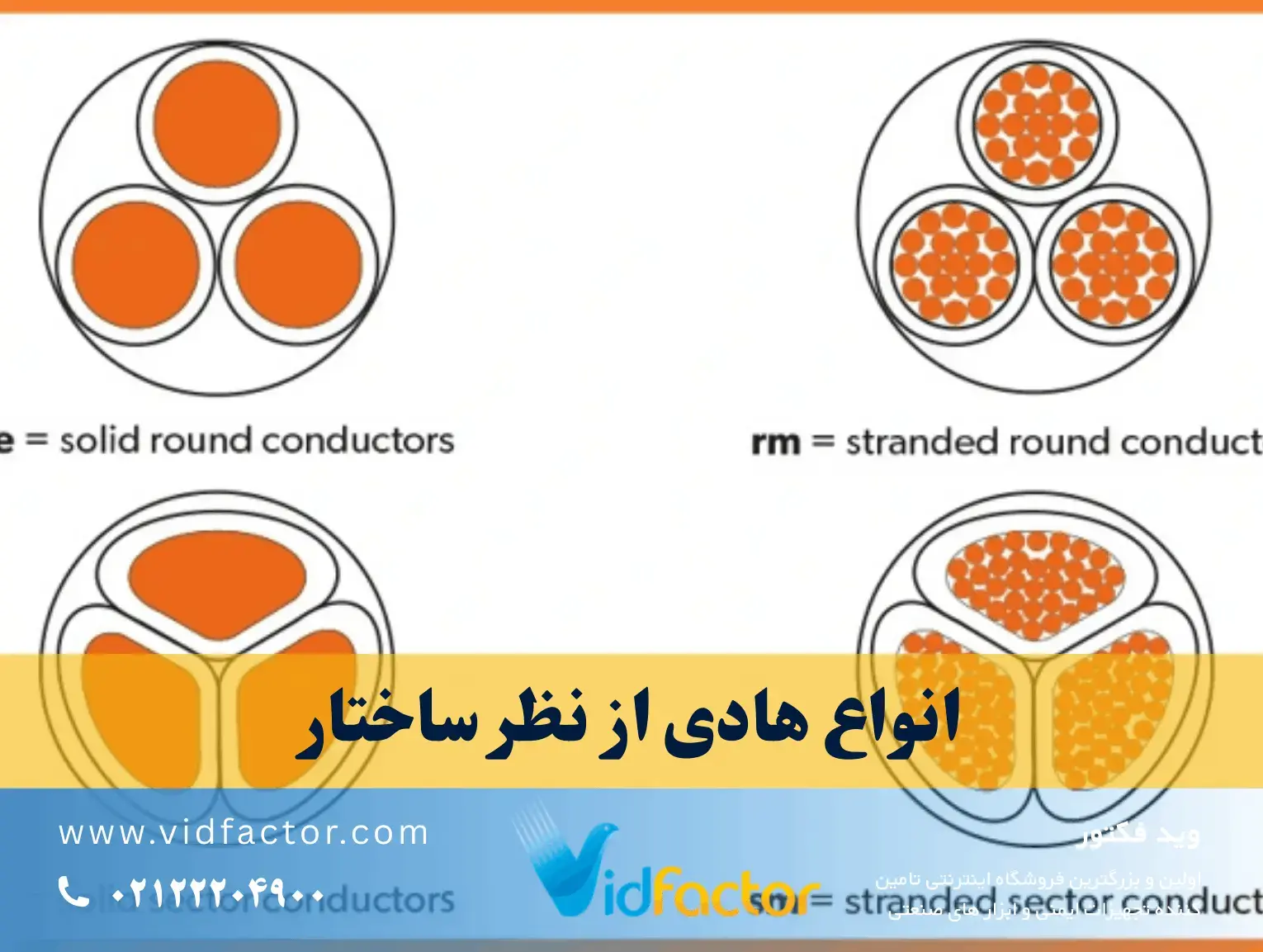

هادی از سیم مسی یا آلومنیوم و آلیاژهای دیگر ساخته می شود.از لحاظ تعداد رشته، کابلھا به دو گروه چند رشته افشان

(m) و تک رشته مفتولی (e)تقسیم می شود. از نظر شکل سطح مقطع هادی به دو شکل گرد(r) و مثلثی(s) سکتور ساخته می شوند .
