ابعاد بدنه الکتروموتور
ابعاد الکتروموتور یکی از مشخصات مهم هنگام انتخاب، تعویض یا نصب موتور است. دو الکتروموتور با توان یکسان لزوماً از نظر ابعاد بدنه، ارتفاع محور، فاصله پایه‌ها یا قطر شفت کاملاً یکسان نیستند؛ به‌خصوص اگر طراحی یا استاندارد محصول متفاوت باشد.
فهرست محتوا
- • فریم سایز الکتروموتور چیست؟
- • جدول فریم سایز الکتروموتور
- • قطر شفت الکتروموتور چیست؟
- • جدول قطر شفت الکتروموتور
- • استاندارد قطر شفت الکتروموتور چیست؟
- • جدول قطر شفت الکتروموتور موتوژن
- • حروف روی نقشه ابعادی الکتروموتور چه معنایی دارند؟
- • فریم‌های S، M و L الکتروموتور چه تفاوتی دارند؟
- • ابعاد موتور پایه‌دار و فلنج‌دار چه تفاوتی دارند؟
- • چگونه ابعاد الکتروموتور جایگزین را بررسی کنیم؟
- • آیا می‌توان قطر شفت موتور را از روی توان محاسبه کرد؟
- • آیا موتورهای با توان یکسان ابعاد یکسانی دارند؟
- • جمع‌بندی
ابعاد الکتروموتور یکی از مشخصات مهم هنگام انتخاب، تعویض یا نصب موتور است. دو الکتروموتور با توان یکسان لزوماً از نظر ابعاد بدنه، ارتفاع محور، فاصله پایه‌ها یا قطر شفت کاملاً یکسان نیستند؛ به‌خصوص اگر طراحی یا استاندارد محصول متفاوت باشد. برای استانداردسازی این ابعاد، الکتروموتورها با Frame Size یا فریم سایز مشخص می‌شوند. عدد فریم اطلاعات مهمی درباره ابعاد مکانیکی موتور، به‌ویژه ارتفاع مرکز شفت از سطح نصب، در اختیار ما قرار می‌دهد. در این مقاله علاوه بر بررسی ابعاد بدنه و فریم الکتروموتور، جدول فریم سایز الکتروموتور و جدول قطر شفت الکتروموتور را بررسی می‌کنیم و توضیح می‌دهیم که هنگام جایگزینی یک موتور چه ابعادی باید کنترل شوند.
فریم سایز الکتروموتور چیست؟
فریم سایز (Frame Size) یک کد استاندارد برای مشخص کردن ابعاد مکانیکی الکتروموتور است. در موتورهای مبتنی بر استاندارد IEC، اعدادی مانند:63، 71، 80، 90، 100، 112، 132، 160، 180، 200، 225، 250، 280، 315 و 355از فریم‌های متداول هستند. یکی از مهم‌ترین اطلاعاتی که عدد فریم در اختیار ما قرار می‌دهد، ارتفاع مرکز شفت از سطح نصب است. برای مثال، در یک موتور پایه‌دار استاندارد:Frame 80 → ارتفاع مرکز شفت حدود 80 میلی‌مترFrame 132 → ارتفاع مرکز شفت حدود 132 میلی‌مترFrame 160 → ارتفاع مرکز شفت حدود 160 میلی‌متراین ویژگی هنگام جایگزینی الکتروموتور اهمیت زیادی دارد؛ زیرا ارتفاع شفت روی هم‌راستایی موتور با پمپ، گیربکس، کوپلینگ یا سایر تجهیزات اثر می‌گذارد.جدول فریم سایز الکتروموتور

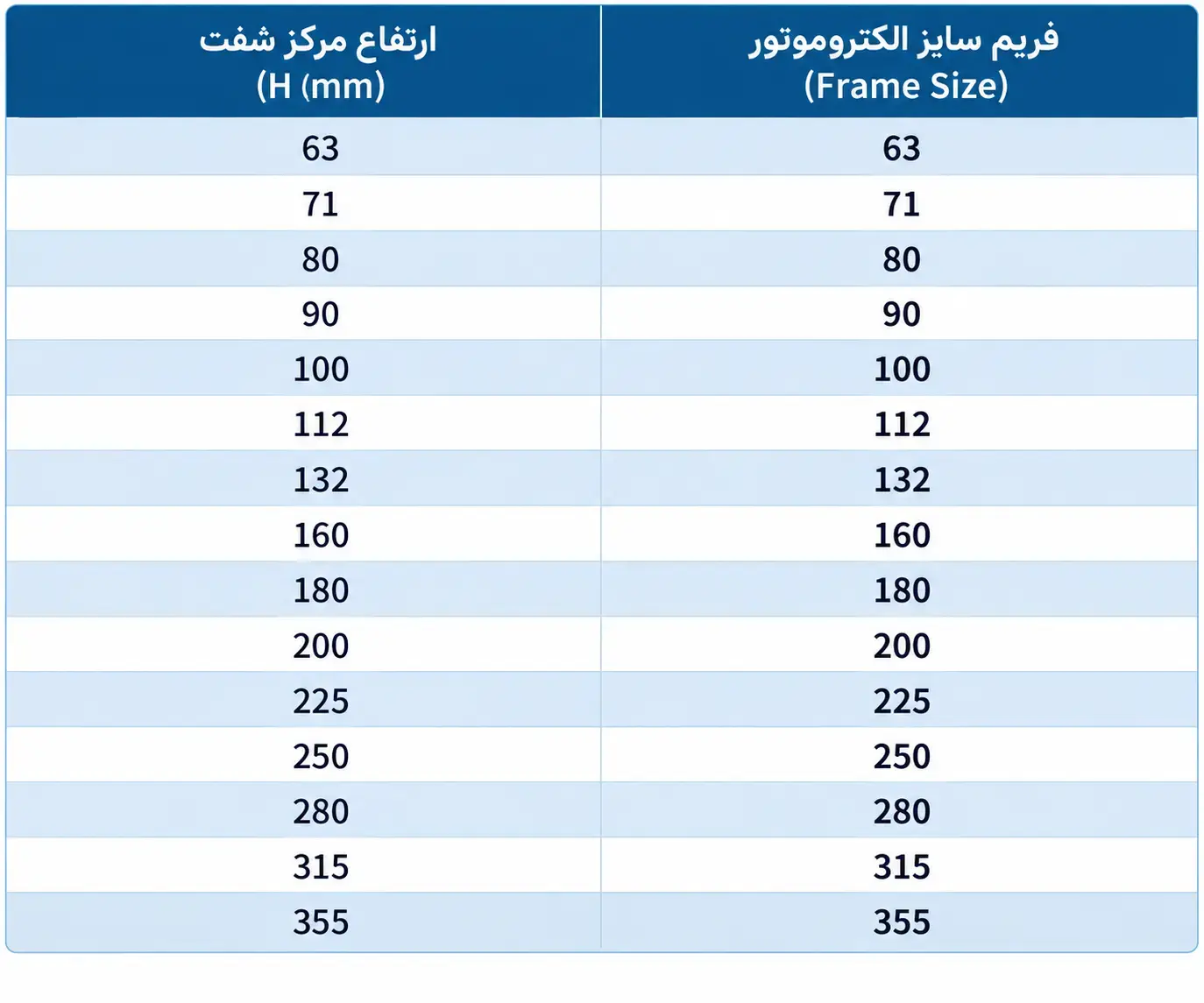

جدول زیر تعدادی از فریم سایزهای متداول IEC و ارتفاع مرکز محور مربوط به آن‌ها را نشان می‌دهد:
قطر شفت الکتروموتور چیست؟
شفت الکتروموتور محور دواری است که گشتاور تولیدشده توسط موتور را به تجهیز مکانیکی منتقل می‌کند. کوپلینگ، پولی، چرخ‌دنده یا سایر اجزای انتقال قدرت می‌توانند روی این محور نصب شوند. یکی از مهم‌ترین ابعاد شفت، قطر قسمت خروجی آن است که معمولاً در نقشه‌های ابعادی با حرف D نمایش داده می‌شود. علاوه بر قطر شفت، مشخصاتی مانند موارد زیر نیز اهمیت دارند:• طول بیرون‌آمدگی شفت• ابعاد خار (Key)• طول خارخور• فاصله شانه شفت• تلرانس‌های ابعادیبنابراین اگر قرار است یک موتور با موتور دیگری جایگزین شود، بررسی صرف سایز شفت الکتروموتور کافی نیست.بیشتر بخوانید: جدول ضریب کاهش توان الکتروموتور برای دمای محیط و ارتفاع
جدول قطر شفت الکتروموتور

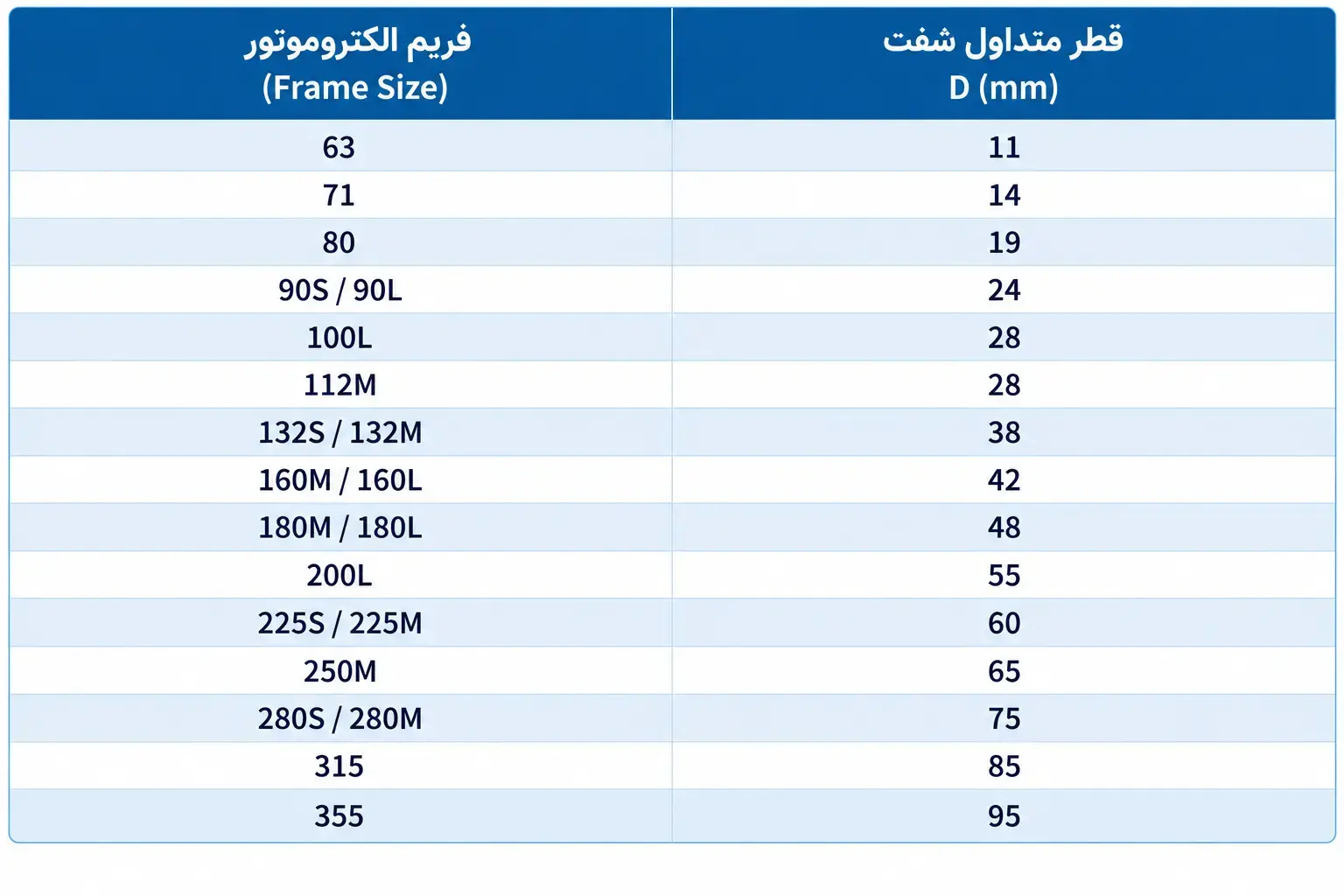

با توجه به داده Search Console، این بخش باید یکی از بخش‌های اصلی صفحه باشد. مقادیر زیر نمونه ابعاد متداول برای برخی فریم‌های IEC هستند؛ اما برای خرید، طراحی کوپلینگ یا تعویض موتور باید نقشه ابعادی همان سازنده و مدل ملاک قرار گیرد.
استاندارد قطر شفت الکتروموتور چیست؟
عبارت استاندارد قطر شفت الکتروموتور به این معنی نیست که تمام موتورهای مثلاً 5.5 کیلووات الزاماً شفتی با قطر یکسان دارند. در موتورهای IEC، ابعاد مکانیکی و فریم‌ها براساس استانداردهای مربوط تعریف می‌شوند؛ اما هنگام انتخاب موتور واقعی باید مشخصات ابعادی همان محصول بررسی شود. برای مثال، دو موتور می‌توانند توان یکسانی داشته باشند اما به دلیل تفاوت در:• تعداد پل و دور موتور• Frame Size• نوع نصب• طراحی سازنده• استاندارد ساختابعاد مکانیکی متفاوتی داشته باشند. بنابراین برای تعیین قطر شفت، Frame Size و نقشه ابعادی موتور از توان موتور معیار دقیق‌تری هستند.جدول قطر شفت الکتروموتور موتوژن
یکی از کوئری‌هایی که صفحه فعلی ویدفکتور برای آن Impression دریافت کرده، «جدول قطر شفت الکتروموتور موتوژن» است. در موتورهای موتوژن نیز برای پیدا کردن قطر شفت بهتر است ابتدا مدل، توان، دور و فریم موتور مشخص شود و سپس جدول ابعادی همان سری بررسی شود. برای مثال اینکه موتور «موتوژن 5.5 کیلووات» است، به‌تنهایی اطلاعات کافی برای تعیین تمام ابعاد مکانیکی آن نمی‌دهد. سرعت نامی و سری محصول نیز اهمیت دارند. اگر قرار است موتور موتوژن با موتور دیگری جایگزین شود، حداقل این مشخصات را مقایسه کنید:فریم → قطر شفت → طول شفت → خار → ارتفاع محور → فاصله پایه‌ها → نوع نصبحروف روی نقشه ابعادی الکتروموتور چه معنایی دارند؟
هنگام مشاهده جدول مشخصات الکتروموتور یا Dimensional Drawing معمولاً با حروفی مانند A، B، C، D و H مواجه می‌شوید. نام‌گذاری دقیق باید از نقشه همان سازنده خوانده شود، اما در نقشه‌های IEC معمولاً پارامترهایی مانند این موارد نمایش داده می‌شوند:فریم‌های S، M و L الکتروموتور چه تفاوتی دارند؟
ممکن است در مشخصات موتور با کدهایی مانند:90S، 90L، 132S، 132M یا 160Lمواجه شوید. عدد، ارتفاع محور یا خانواده اصلی Frame را نشان می‌دهد و حروف S، M و L معمولاً به طول فریم اشاره دارند:S = ShortM = MediumL = Longبنابراین برای مثال دو موتور 132S و 132M ارتفاع محور یکسانی دارند، اما برخی ابعاد طولی آن‌ها می‌تواند متفاوت باشد. این موضوع یکی از دلایلی است که هنگام جایگزینی موتور، نگاه کردن به عدد Frame به‌تنهایی کافی نیست.ابعاد موتور پایه‌دار و فلنج‌دار چه تفاوتی دارند؟
نحوه نصب موتور روی ابعادی که باید بررسی شوند تأثیر مستقیم دارد.الکتروموتور پایه‌دار B3
در موتور B3، دستگاه از طریق پایه‌ها روی شاسی نصب می‌شود. بنابراین مواردی مانند:• ارتفاع شفت• فاصله پایه‌ها• قطر سوراخ‌های نصب• قطر و طول شفتاهمیت دارند.الکتروموتور فلنج‌دار B5
در موتور B5، نصب از طریق فلنج انجام می‌شود. در نتیجه قطر فلنج، قطر محل قرارگیری یا Pilot، آرایش و قطر سوراخ‌ها و مشخصات شفت باید بررسی شوند.الکتروموتور B35
B35 ترکیبی از پایه و فلنج است و هنگام جایگزینی باید مشخصات هر دو قسمت کنترل شوند. بنابراین اگر دو موتور توان و فریم مشابهی داشته باشند اما Mounting Arrangement آن‌ها متفاوت باشد، الزاماً جایگزین مکانیکی مستقیم یکدیگر نیستند.چگونه ابعاد الکتروموتور جایگزین را بررسی کنیم؟
اگر هدف تعویض یک موتور قدیمی است، بهتر است فقط توان و دور آن را یادداشت نکنید. برای جایگزینی مناسب، حداقل موارد زیر مقایسه شوند:1. توان موتور2. سرعت یا تعداد پل3. ولتاژ و فرکانس4. Frame Size5. نوع نصب B3، B5، B35 یا حالت دیگر6. ارتفاع محور7. قطر و طول شفت8. ابعاد خار9. فاصله و ابعاد پایه‌ها10. ابعاد فلنج در موتورهای فلنج‌داراگر موتور مستقیماً به پمپ یا گیربکس کوپل شده باشد، تطابق مکانیکی اهمیت بیشتری پیدا می‌کند؛ زیرا تغییر ارتفاع یا قطر شفت می‌تواند نیازمند تغییر کوپلینگ یا شاسی باشد.بیشتر بخوانید: راهنمای پلاک خوانی الکتروموتور
