غلاف کابل (زره) چیست؟ بررسی انواع، علائم مشخصه و اصول انتخاب کابل برق
غلاف یا زره کابل پوششی محافظ برای افزایش مقاومت مکانیکی و حفاظت در برابر رطوبت و ضربه است. شناخت علائم اختصاری کابل، محاسبه صحیح سطح مقطع و توجه به شرایط محیطی از اصول مهم انتخاب کابل محسوب میشود.
در طراحی و اجرای تأسیسات برقی، انتخاب کابل مناسب نقش حیاتی در ایمنی، راندمان و طول عمر سیستم دارد. از نوع عایق و غلاف گرفته تا علائم اختصاری روی کابل، سطح مقطع، شرایط محیطی و روش اتصال، همگی باید بر اساس استانداردهای فنی و الزامات اجرایی انتخاب شوند. در این مقاله به بررسی جامع غلاف کابلها (زره)، علائم مشخصه کابل، عوامل مؤثر در انتخاب کابل، نحوه خواندن اطلاعات روی کابلها و اصول اتصال کابلها میپردازیم.
غلاف کابلها (زره) چیست و چه کاربردی دارد؟
در برخی از انواع کابل، برای محافظت بیشتر در برابر آسیبهای مکانیکی و شرایط محیطی سخت، علاوه بر عایق اصلی از یک پوشش محافظ اضافی استفاده میشود که به آن غلاف یا زره کابل گفته میشود. سادهترین نوع غلاف، پوشش PVC برای عایق کابل است که کابل را در برابر رطوبت، مواد شیمیایی و آسیبهای سطحی محافظت میکند. اما در محیطهایی که احتمال ضربه، فشار مکانیکی یا تنشهای فیزیکی بالا وجود دارد، از کابلهای دارای زره فولادی یا آلومینیومی استفاده میشود. این نوع کابلها معمولاً در پروژههای صنعتی، دفن در زمین، مسیرهای زیرزمینی و فضاهای کارگاهی کاربرد دارند. البته در انتخاب کابل زرهدار باید محدودیتهای اقتصادی، وزن بیشتر کابل و شرایط نصب نیز در نظر گرفته شود.

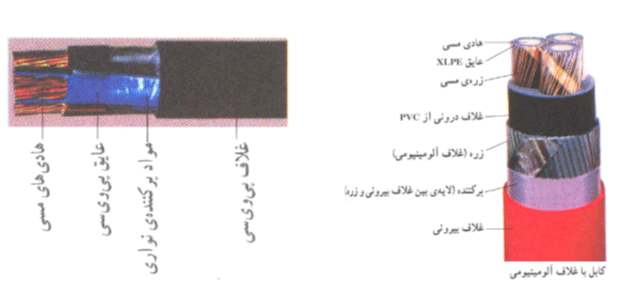

انواع زره کابل و تفاوت آن
زره کابل بسته به نوع کاربرد و شرایط بهرهبرداری در مدلهای مختلفی تولید میشود. رایجترین انواع آن شامل زره مفتولی فولادی (SWA)، زره مفتولی آلومینیومی (AWA) و زره نواری فولادی است. زره مفتولی فولادی بیشتر در کابلهای فشار ضعیف و متوسط استفاده میشود و مقاومت مکانیکی بالایی دارد. زره آلومینیومی وزن کمتری داشته و در برخی کاربردهای خاص ترجیح داده میشود. زره نواری نیز بیشتر برای حفاظت یکنواخت در برابر فشارهای خارجی به کار میرود. انتخاب نوع زره باید بر اساس محل نصب، میزان تنش مکانیکی، شرایط محیطی و استانداردهای پروژه انجام شود.

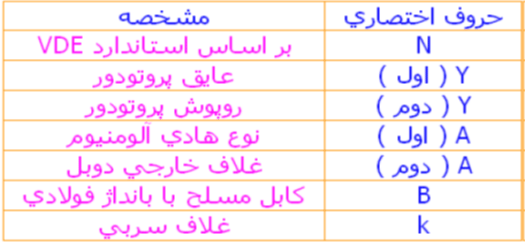

علائم مشخصه کابلها و مفهوم حروف اختصاری
بر روی کابلها ترکیبی از حروف و اعداد درج میشود که بیانگر ساختار، نوع هادی، عایق، غلاف و کاربرد آن است. آشنایی با این علائم برای انتخاب صحیح کابل ضروری است. برخی از مهمترین علائم عبارتند از:
- N : کابل با هادی مسی
- NA : کابل با هادی آلومینیومی
- Y : عایق PVC
- 2Y : عایق پلیاتیلن (PET)
- H : کاغذ متالیزه دور عایق
- F : بانداژ محافظ فولادی مربع شکل
- R : بانداژ محافظ فولادی گرد
- B : بانداژ فولادی نواری
- C : هادی مسی متمرکز در کابل فشار ضعیف یا سیم حفاظت در فشار قوی
- CW : هادی مسی متمرکز موجی (خرطومی)
- CE : هادی متمرکز روی هر فاز
- S : غلاف مسی
- T : مفتول نگهدارنده برای کابلهای هوایی
پس از این حروف، تعداد رشتهها و سطح مقطع کابل درج میشود. به عنوان مثال، در کابلهای زمینی NYY حرف N نشاندهنده هادی مسی و Y بیانگر عایق و غلاف PVC است.
نحوه خواندن اطلاعات روی کابل
اطلاعات درجشده روی کابل شامل نوع کابل، تعداد رشتهها، سطح مقطع، ولتاژ نامی و استاندارد ساخت است. به طور مثال در عبارت:
NKBA 3×35 SM 6/10 kV
عدد 3 نشاندهنده تعداد رشتهها، 35 سطح مقطع هر رشته (میلیمتر مربع) و 6/10 کیلوولت ولتاژ نامی کابل است. درک صحیح این اطلاعات به مهندسان و تکنسینها کمک میکند تا کابل مناسب را با توجه به نیاز پروژه انتخاب کنند. در پروژههای صنعتی و ساختمانی، اشتباه در خواندن مشخصات کابل میتواند منجر به افت ولتاژ، افزایش تلفات انرژی یا حتی خطرات ایمنی شود.
عوامل مؤثر در انتخاب کابل
برای انتخاب کابل مناسب باید مجموعهای از پارامترهای فنی و محیطی بررسی شود:
- جریان مورد نیاز بار و توان تحمل جریان کابل
- انتخاب سطح مقطع مناسب بر اساس محاسبات مهندسی
- ولتاژ نامی کابل (باید مساوی یا بیشتر از ولتاژ شبکه باشد)
- افت ولتاژ مجاز در طول مسیر
- حفاظت در برابر اضافهبار و اتصال کوتاه
- جریان اتصال کوتاه قابل تحمل
- شرایط محیطی مانند دما، رطوبت، خوردگی، مواد شیمیایی و نحوه نصب
در پروژههای حرفهای، نرمافزارهای تخصصی و جداول استاندارد برای تعیین سطح مقطع و بررسی شرایط حرارتی کابل مورد استفاده قرار میگیرند.

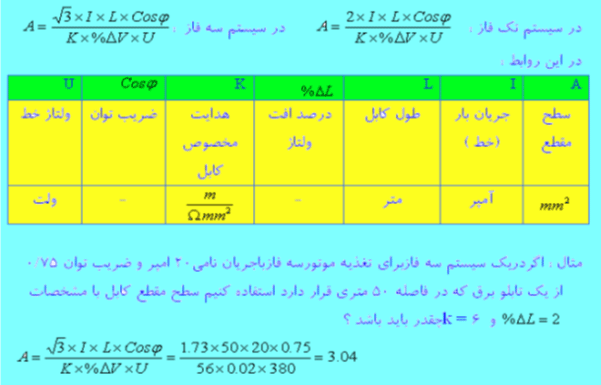

محاسبه سطح مقطع کابل
سطح مقطع کابل باید به گونهای انتخاب شود که علاوه بر تحمل جریان نامی، در شرایط اتصال کوتاه نیز دچار آسیب نشود. این محاسبه بر اساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، ضریب همزمانی، ضریب دمای محیط و نوع نصب انجام میشود. افزایش طول کابل باعث افزایش افت ولتاژ میشود و در نتیجه ممکن است نیاز به انتخاب سطح مقطع بزرگتر باشد. رعایت استانداردهای ملی و بینالمللی در این بخش اهمیت بالایی دارد، زیرا انتخاب اشتباه سطح مقطع میتواند منجر به افزایش حرارت، کاهش عمر کابل و خطر آتشسوزی شود.
اتصال کابلها و تجهیزات مربوطه

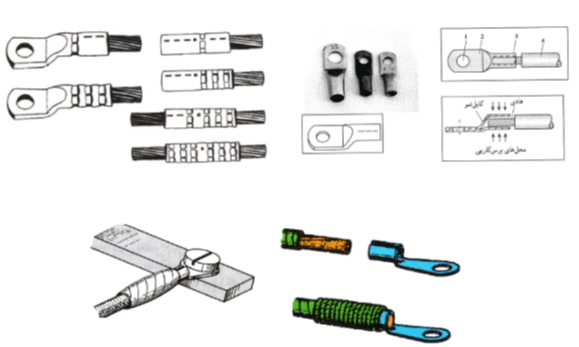

برای اتصال کابل به مدار از تجهیزاتی مانند کابلشو (سرسیم)، ترمینال، بست و رابط استفاده میشود. کابلشوها به صورت پرسی یا لحیمی ساخته میشوند و بسته به جریان و سطح مقطع کابل انتخاب میگردند. در برخی موارد از پیچهای اتصالدهنده یا اتصالات حرارتی (هیت شرینک) استفاده میشود. روشهای اتصال شامل پرس، پیچ، لحیمکاری و جوش است. انتخاب روش مناسب به میزان ولتاژ، جریان عبوری و شرایط محیطی بستگی دارد. اجرای صحیح اتصالات نقش مهمی در جلوگیری از افزایش مقاومت تماسی، تولید حرارت و کاهش راندمان سیستم دارد.
نکات ایمنی در نصب کابل
نصب کابل روی دیوار، داخل زمین یا در سینی کابل نیازمند رعایت استانداردهای ایمنی است. استفاده از بستهای مناسب، رعایت شعاع خمش مجاز، جلوگیری از کشش بیش از حد و محافظت در برابر رطوبت و خوردگی از مهمترین نکات اجرایی محسوب میشود. در کابلهای زرهدار نیز اتصال صحیح زره به سیستم ارت برای جلوگیری از خطر برقگرفتگی ضروری است.
جمعبندی
غلاف یا زره کابل نقش مهمی در افزایش ایمنی و دوام سیستمهای الکتریکی دارد. شناخت علائم مشخصه کابل، محاسبه صحیح سطح مقطع، توجه به شرایط محیطی و اجرای اصولی اتصالات، از مهمترین عوامل در طراحی و اجرای یک سیستم برق ایمن و کارآمد هستند. انتخاب کابل مناسب نهتنها باعث افزایش طول عمر تجهیزات میشود، بلکه از بروز خطرات احتمالی مانند آتشسوزی و اتصال کوتاه نیز جلوگیری میکند. رعایت استانداردهای فنی و استفاده از تجهیزات اتصال باکیفیت، تضمینکننده عملکرد مطمئن شبکه برق در پروژههای ساختمانی و صنعتی خواهد بود.
