کابل چیست؟ بررسی ساختار، انواع هادی، عایق و کاربرد کابل برق

فهرست محتوا

• ساختار اصلی کابل
• هادی کابل (رسانای الکتریکی)
• انواع هادی از نظر ساختار
• عایق کابل و نقش آن
• انواع عایق‌های رایج در کابل
• غلاف محافظ کابل
• کابل مرکب و ساختار آن

کابل به هر نوع رسانای الکتریکی گفته می‌شود که توسط یک یا چند لایه عایق از محیط اطراف ایزوله شده باشد و برای انتقال ایمن جریان برق مورد استفاده قرار گیرد. ساختار کابل به‌گونه‌ای طراحی می‌شود که علاوه بر انتقال جریان، از بروز اتصال کوتاه، نشتی جریان و آسیب‌های محیطی جلوگیری کند. به طور کلی هر کابل از سه بخش اصلی شامل هادی، عایق و در صورت نیاز غلاف محافظ تشکیل شده است. شناخت ساختار کابل برای انتخاب صحیح آن در پروژه‌های ساختمانی، صنعتی و تأسیساتی اهمیت زیادی دارد.

ساختار اصلی کابل

ساختار کابل برق به صورت لایه‌ای طراحی می‌شود تا ایمنی و کارایی آن تضمین شود. در مرکز کابل، هادی قرار دارد که وظیفه انتقال جریان الکتریکی را بر عهده دارد. اطراف آن را عایق می‌پوشاند تا از تماس مستقیم جریان با محیط جلوگیری شود. در برخی کاربردها نیز یک لایه محافظ خارجی یا غلاف به کابل افزوده می‌شود تا در برابر ضربه، رطوبت، مواد شیمیایی و شرایط محیطی مقاوم باشد. این ساختار مهندسی‌شده باعث افزایش طول عمر کابل و کاهش خطرات احتمالی می‌شود.

هادی کابل (رسانای الکتریکی)

هادی مهم‌ترین بخش کابل است زیرا کیفیت انتقال جریان به آن وابسته است. در صنعت سیم و کابل معمولاً از مس و آلومینیوم به دلیل هدایت الکتریکی بالا استفاده می‌شود. مس به دلیل رسانایی بیشتر، مقاومت مکانیکی مناسب و دوام بالا، پرکاربردترین گزینه محسوب می‌شود. آلومینیوم نیز به دلیل وزن کمتر و قیمت مناسب‌تر در برخی خطوط انتقال کاربرد دارد. همچنین آلیاژهایی مانند آلفو و آلدرای در شرایط خاص مورد استفاده قرار می‌گیرند. انتخاب نوع هادی به عواملی مانند میزان جریان، طول مسیر، هزینه و شرایط نصب بستگی دارد.

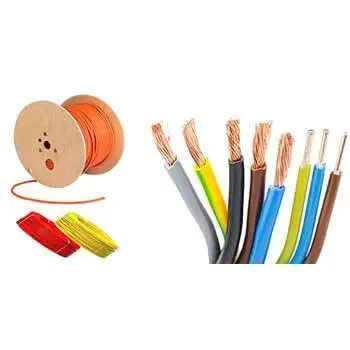

انواع هادی از نظر ساختار

هادی‌ها از نظر تعداد رشته به دو دسته تک‌رشته (مفتولی) و چندرشته (افشان) تقسیم می‌شوند. کابل‌های مفتولی دارای یک رشته هادی صلب هستند و بیشتر در سیم‌کشی‌های ثابت استفاده می‌شوند. در مقابل، کابل‌های افشان از چندین رشته نازک تشکیل شده‌اند که انعطاف‌پذیری بیشتری دارند و برای کاربردهایی که نیاز به حرکت یا خم‌شدگی مداوم وجود دارد مناسب‌تر هستند. این دسته‌بندی در انتخاب کابل مناسب نقش کلیدی دارد.

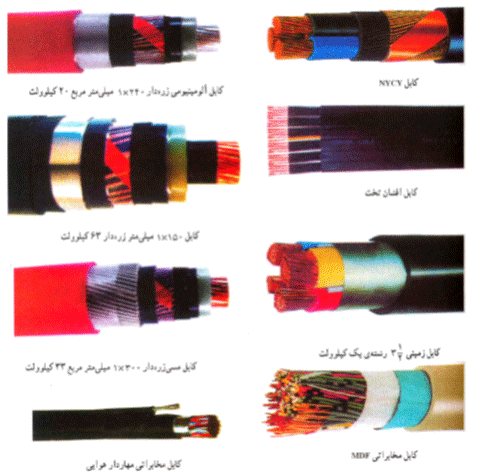

کابل برق با مقطع گرد و ساختار داخلی هادی و عایق

عایق کابل و نقش آن

عایق کابل لایه‌ای غیررسانا است که اطراف هادی را می‌پوشاند و مانع از نشت جریان برق می‌شود. کیفیت عایق تأثیر مستقیمی بر ایمنی سیستم برق دارد. در صورت ضعف عایق، احتمال برق‌گرفتگی، اتصال کوتاه و آتش‌سوزی افزایش می‌یابد. بنابراین انتخاب نوع عایق متناسب با سطح ولتاژ و شرایط محیطی اهمیت فراوانی دارد. در کابل‌های فشار ضعیف و متوسط اغلب از عایق‌های پلیمری استفاده می‌شود.

انواع عایق‌های رایج در کابل

از جمله رایج‌ترین مواد عایقی می‌توان به PVC (پلی وینیل کلراید)، پلی‌اتیلن، XLPE، لاستیک و کاغذ آغشته به روغن اشاره کرد. PVC به دلیل قیمت مناسب و انعطاف‌پذیری بالا بسیار پرکاربرد است. پلی‌اتیلن و XLPE در کابل‌های فشار متوسط و قوی استفاده می‌شوند زیرا تحمل حرارتی بالاتری دارند. در کابل‌های فشار قوی قدیمی‌تر از عایق کاغذی آغشته به روغن استفاده می‌شد که عملکرد قابل قبولی در ولتاژهای بالا دارد. انتخاب نوع عایق بر اساس ولتاژ، دمای محیط و شرایط نصب انجام می‌شود.

غلاف محافظ کابل

غلاف محافظ بیرونی‌ترین لایه کابل است که در برابر عوامل محیطی از آن محافظت می‌کند. این لایه ممکن است از جنس PVC مقاوم، پلیمرهای تقویت‌شده، سرب یا پوشش‌های قیراندود باشد. در محیط‌های صنعتی یا زیرزمینی که احتمال ضربه و فشار وجود دارد، استفاده از کابل دارای غلاف محافظ ضروری است. این بخش باعث افزایش دوام و ایمنی کابل در طول زمان می‌شود و از فرسودگی زودرس جلوگیری می‌کند.

کابل مرکب و ساختار آن

در برخی کاربردهای خاص، کابل‌ها به صورت مرکب طراحی می‌شوند که علاوه بر هادی و عایق، دارای محفظه روغن، جداکننده، پوشش مسی، غلاف سربی و لایه‌های محافظتی متعدد هستند. این نوع کابل‌ها بیشتر در سیستم‌های فشار قوی و شرایط حساس استفاده می‌شوند. وجود سیستم خنک‌کننده روغنی در برخی کابل‌ها به کاهش حرارت و افزایش ظرفیت انتقال جریان کمک می‌کند. طراحی کابل مرکب معمولاً پیچیده‌تر بوده و در پروژه‌های بزرگ صنعتی کاربرد دارد.

دسته‌بندی کابل‌ها از نظر کاربرد

کابل‌ها از نظر کاربرد به دو گروه مسلح و غیرمسلح تقسیم می‌شوند. کابل‌های مسلح دارای لایه‌های فلزی محافظ هستند که مقاومت مکانیکی بالایی ایجاد می‌کنند و در محیط‌های سخت مانند دفن مستقیم در خاک استفاده می‌شوند. کابل‌های غیرمسلح بیشتر در محیط‌های داخلی یا کانال‌های محافظ نصب می‌شوند. انتخاب بین این دو نوع کابل به شرایط محیطی و میزان خطرات احتمالی بستگی دارد.

شکل سطح مقطع کابل

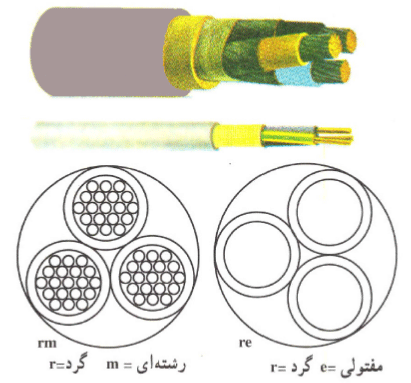

کابل‌ها از نظر شکل سطح مقطع هادی به دو نوع گرد و سکتور (مثلثی) تقسیم می‌شوند. کابل‌های گرد ساختار متقارن دارند و نصب آن‌ها ساده‌تر است. در مقابل، کابل‌های سکتور بیشتر در کابل‌های چندرشته‌ای فشار متوسط و قوی استفاده می‌شوند تا فضای داخلی کابل بهینه‌سازی شود و قطر کلی کاهش یابد. این طراحی باعث کاهش هزینه مواد مصرفی و بهبود عملکرد حرارتی می‌شود.کابل با مقطع گرد (دایره‌ای)

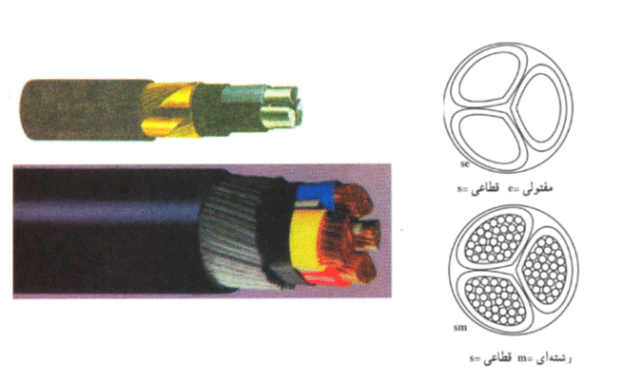

کابل با مقطع مثلثی (سکتور)

نکات مهم در انتخاب کابل مناسب

برای انتخاب کابل مناسب باید به عواملی مانند سطح ولتاژ، شدت جریان، شرایط محیطی، نوع نصب، میزان انعطاف‌پذیری مورد نیاز و استانداردهای ایمنی توجه کرد. همچنین بررسی کیفیت هادی، نوع عایق و وجود غلاف محافظ از اهمیت ویژه‌ای برخوردار است. استفاده از کابل استاندارد و دارای گواهینامه معتبر، ضامن ایمنی و دوام سیستم برق خواهد بود.

جمع‌بندی

کابل یکی از اساسی‌ترین تجهیزات در صنعت برق است که نقش حیاتی در انتقال انرژی الکتریکی ایفا می‌کند. ساختار آن شامل هادی، عایق و در صورت نیاز غلاف محافظ است. انواع مختلف کابل بر اساس جنس هادی، نوع عایق، شکل سطح مقطع و کاربرد دسته‌بندی می‌شوند. انتخاب صحیح کابل علاوه بر افزایش بهره‌وری سیستم، موجب کاهش خطرات و هزینه‌های نگهداری در بلندمدت خواهد شد. این راهنمای جامع می‌تواند مبنایی برای شناخت بهتر انواع کابل و انتخاب آگاهانه آن در پروژه‌های ساختمانی و صنعتی باشد.
