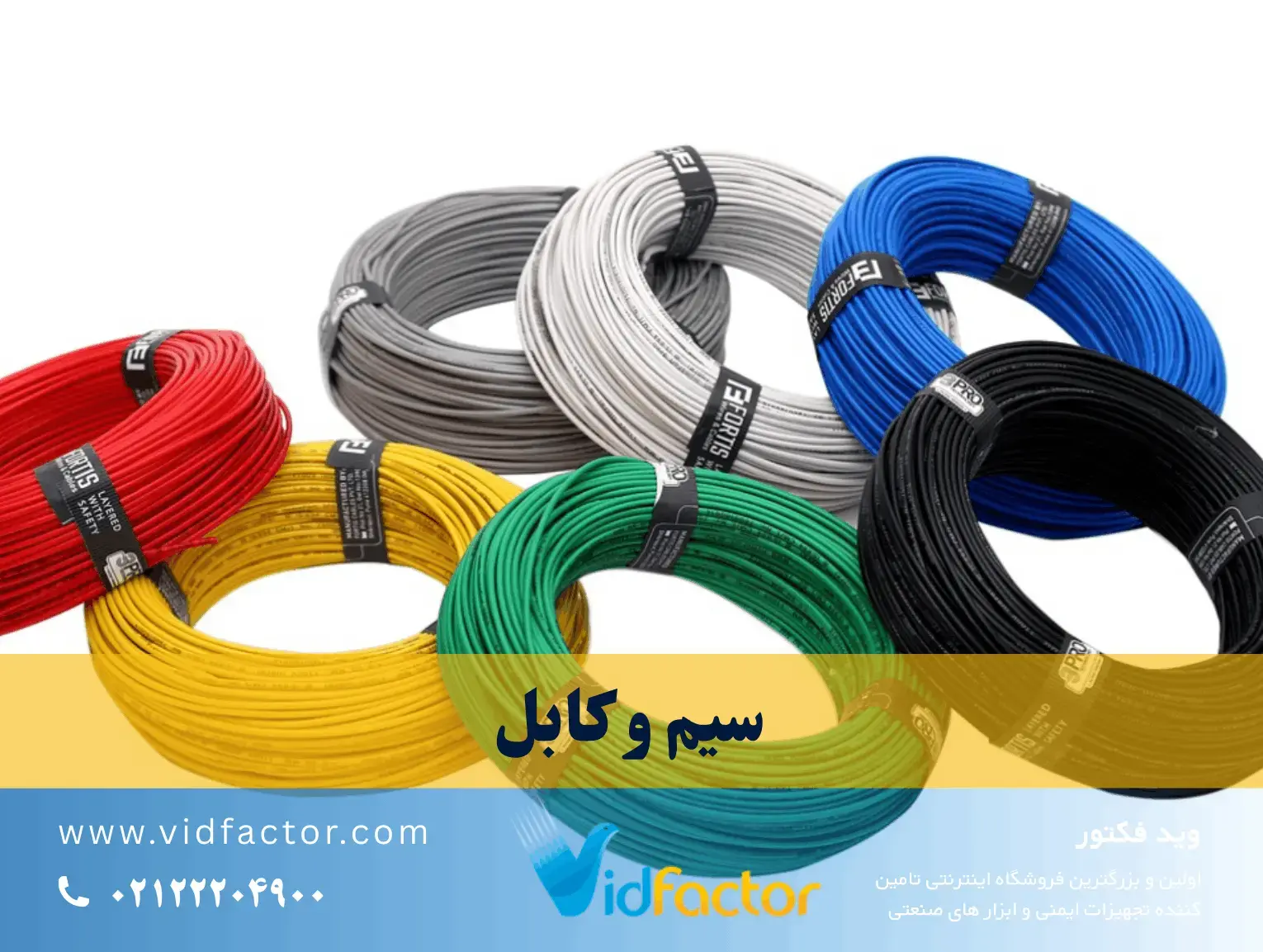

سیم و کابل

در صنعت، برق صنعتی و صنایع وابسته، تقریباً تمام سیستم‌های تولیدی، خدماتی و زیرساختی به نوعی به تجهیزات الکتریکی و الکترونیکی وابسته هستند. از کارخانجات تولیدی گرفته تا مراکز داده، بیمارستان‌ها، ساختمان‌های مسکونی و پروژه‌های عمرانی، همگی برای انتقال، توزیع و کنترل انرژی الکتریکی به هادی‌ها، کابل‌ها، کلیدها و تجهیزات حفاظتی نیاز دارند. انتخاب صحیح این تجهیزات نه‌تنها بر عملکرد سیستم تأثیر مستقیم دارد، بلکه ایمنی، طول عمر تجهیزات و بهره‌وری انرژی را نیز تضمین می‌کند. در ادامه به بررسی ساختار شبکه برق، انواع سیم و کابل، کلیدها و تجهیزات جانبی می‌پردازیم.

هادی الکتریسیته چیست و چه ویژگی‌هایی دارد؟

هادی الکتریسیته به سیم یا کابلی گفته می‌شود که جریان برق را از خود عبور می‌دهد و معمولاً از جنس مس یا آلومینیوم ساخته می‌شود. این هادی‌ها توسط یک پوشش عایق از محیط و سایر تجهیزات ایزوله می‌شوند تا از بروز اتصال کوتاه، برق‌گرفتگی و آسیب به تجهیزات جلوگیری شود. مس به دلیل رسانایی بالا، انعطاف‌پذیری مناسب و مقاومت مکانیکی خوب، پرکاربردترین ماده در ساخت سیم و کابل است. آلومینیوم نیز به دلیل وزن کمتر و قیمت اقتصادی‌تر در شبکه‌های توزیع و انتقال کاربرد گسترده دارد. مهم‌ترین پارامتر در انتخاب هادی، حداکثر جریان مجاز عبوری است که رابطه مستقیمی با سطح مقطع و قطر سیم دارد.

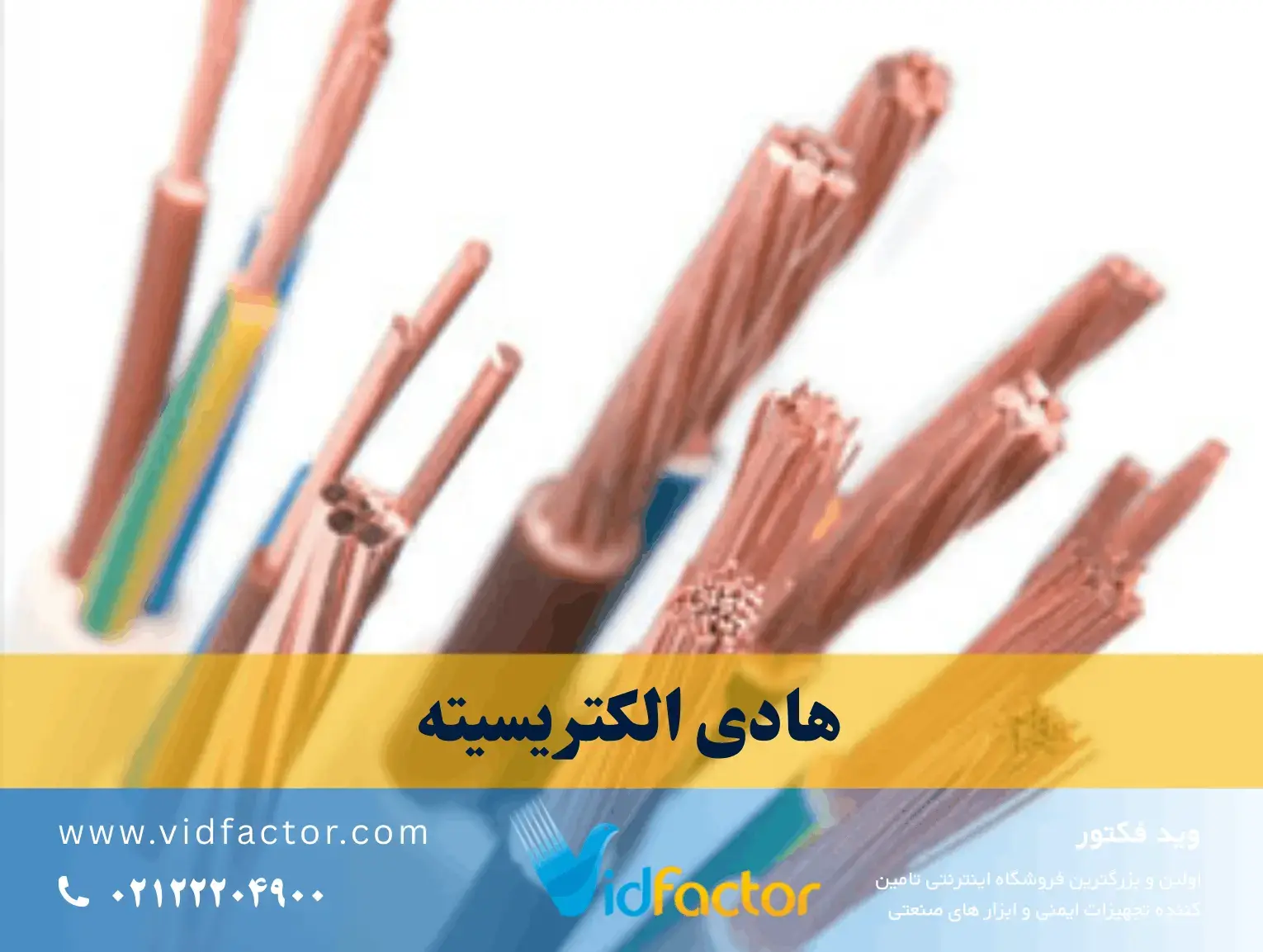

هادی الکتریسیته

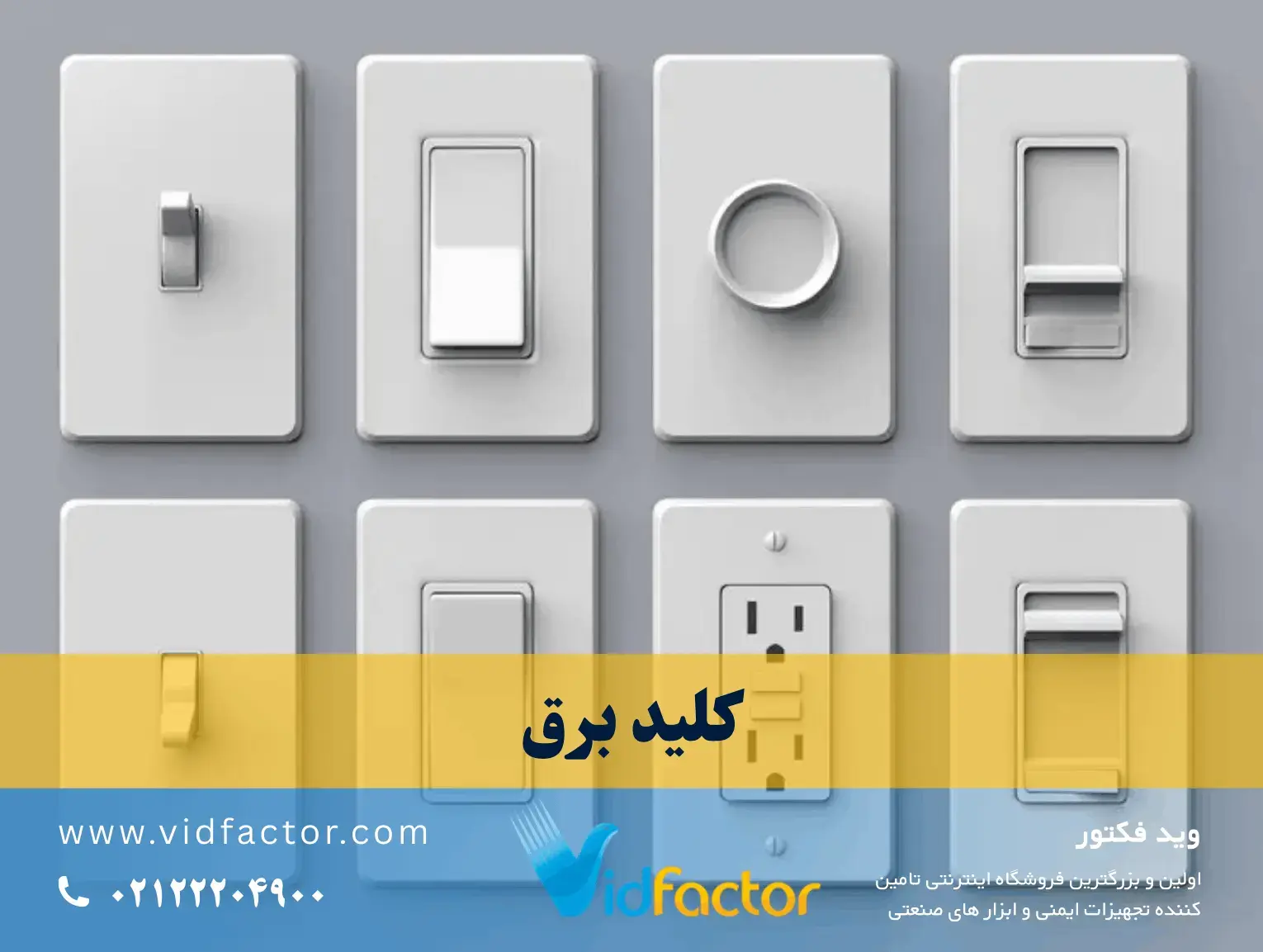

کلید برق؛ ساده‌ترین و اصلی‌ترین وسیله کنترل

کلید، پایه‌ای‌ترین وسیله کنترل در یک سیستم الکتریکی است. از کلیدها برای قطع و وصل جریان، تغییر مسیر عبور جریان یا محافظت از تجهیزات استفاده می‌شود. در سیستم‌های صنعتی، انواع مختلفی از کلیدها شامل کلیدهای مینیاتوری، اتوماتیک، حرارتی، مغناطیسی و کلیدهای قدرت به کار می‌روند. انتخاب نوع کلید به پارامترهایی مانند ولتاژ کاری، جریان نامی، شرایط محیطی و نوع مصرف‌کننده بستگی دارد. استفاده از کلید مناسب نقش مهمی در جلوگیری از اضافه‌بار، اتصال کوتاه و خسارات مالی و جانی دارد.

اهمیت سیم و کابل در تأسیسات الکتریکی

کاربرد سیم، کابل و کلید به قدری عمومی و فراگیر شده که در بسیاری از موارد انتخاب صحیح آن ساده پنداشته می‌شود؛ در حالی که انتخاب اشتباه می‌تواند منجر به افت ولتاژ، افزایش تلفات انرژی و حتی آتش‌سوزی شود. سیم‌ها از نظر قطر، جنس هادی، نوع عایق، تعداد رشته و میزان انعطاف‌پذیری انواع مختلفی دارند. سیم‌ها ممکن است داخل لوله، کانال، سینی کابل یا به‌صورت روکار استفاده شوند. در هر یک از این شرایط، ضرایب اصلاح جریان و ملاحظات حرارتی متفاوتی باید در نظر گرفته شود.

کلید مینیاتوری و کلید اتوماتیک صنعتی

انواع سیستم‌های تأمین انرژی الکتریکی

انرژی الکتریکی معمولاً به سه شکل در اختیار مصرف‌کننده قرار می‌گیرد:

• تک‌فاز AC
• سه‌فاز AC
• جریان مستقیم DC

در سیستم تک‌فاز، معمولاً ولتاژ 220 ولت برای مصارف خانگی استفاده می‌شود. سیستم سه‌فاز در صنایع و تجهیزات با توان بالا کاربرد دارد و امکان انتقال توان بیشتر با تلفات کمتر را فراهم می‌کند. جریان مستقیم نیز در سیستم‌های مخابراتی، پنل‌های خورشیدی و برخی تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد. انتخاب کابل و کلید در هر یک از این سیستم‌ها به ولتاژ، جریان، نوع بار و شرایط محیطی بستگی دارد.

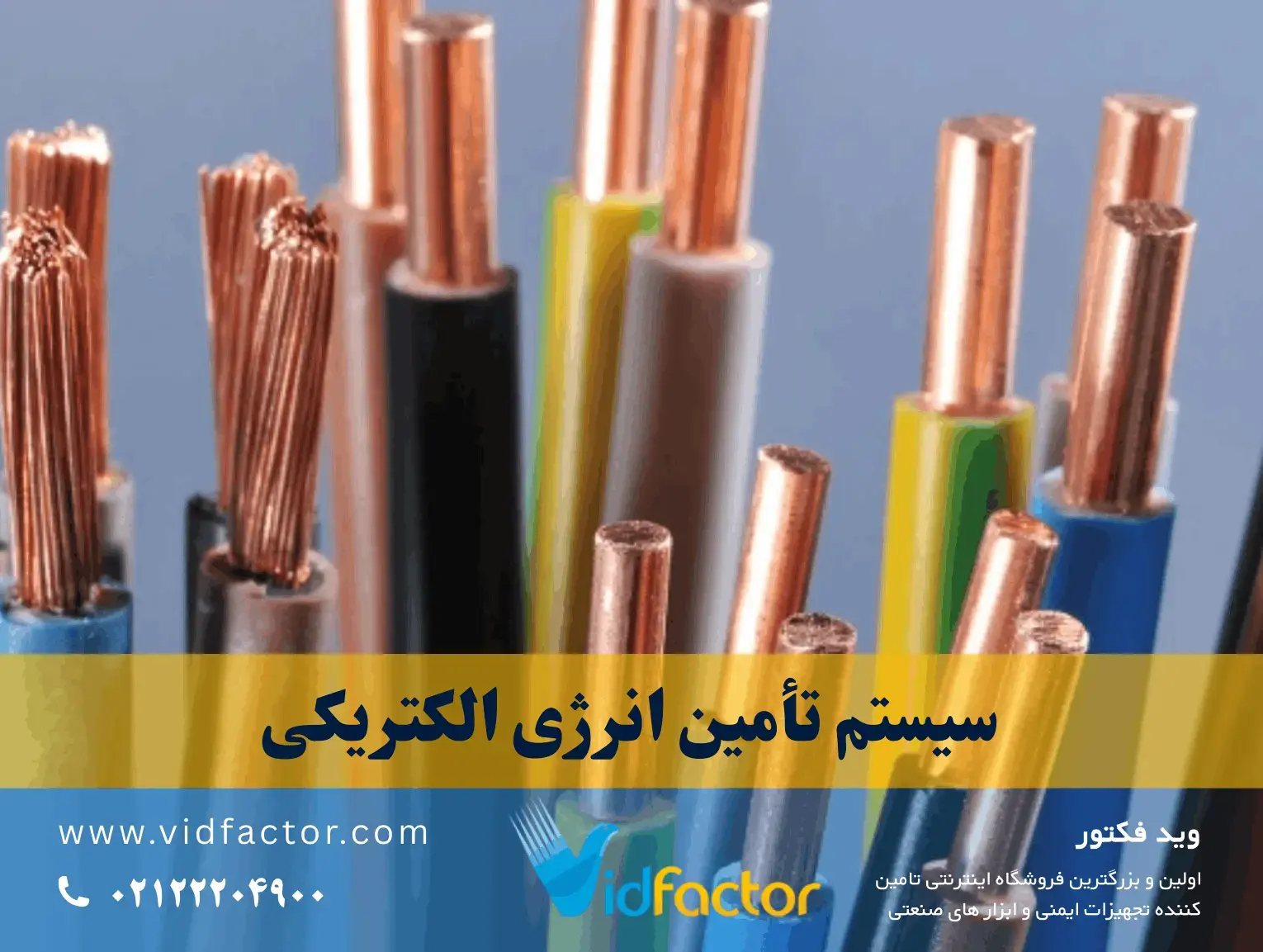

سیم افشان و مفتولی با روکش PVC

دسته‌بندی شبکه‌های توزیع و انتقال برق

شبکه‌های توزیع و انتقال انرژی الکتریکی بر اساس سطح ولتاژ به سه دسته تقسیم می‌شوند:

• فشار ضعیف (LV): تا 1000 ولت AC و تا حدود 1500 ولت DC
• فشار متوسط (MV): از 1 کیلوولت تا حدود 36 کیلوولت
• فشار قوی (HV): بالاتر از 36 کیلوولت

در شبکه‌های فشار ضعیف، کاربرد اصلی در مصارف خانگی و تجاری است. فشار متوسط بیشتر در توزیع شهری و تغذیه کارخانجات به کار می‌رود و فشار قوی در خطوط انتقال بین نیروگاه‌ها و مراکز مصرف استفاده می‌شود. در هر سطح ولتاژ، تجهیزات خاصی مانند مقره‌ها، دکل‌ها، شین‌ها و کلیدهای قدرت مورد استفاده قرار می‌گیرند.

اجزای اصلی شبکه‌های توزیع برق

در شبکه‌های انتقال و توزیع انرژی الکتریکی، اجزای زیر نقش اساسی دارند:

• هادی‌ها: شامل سیم و کابل
• وسایل حفاظتی: مانند فیوزها و رله‌های حفاظتی
• وسایل قطع و وصل: انواع کلیدها و سکسیونرها
• اتصالات: سرکابل، مفصل و موف
• مقره‌ها: جهت عایق‌کاری خطوط هوایی
• دکل‌ها: نگهدارنده خطوط انتقال
• شین‌ها: برای توزیع جریان در تابلوهای برق

هر یک از این اجزا باید مطابق با استانداردهای معتبر طراحی و نصب شوند تا ایمنی و پایداری شبکه تضمین گردد.

انواع سیم در صنعت برق

در صنعت برق، سیم‌های مختلفی مورد استفاده قرار می‌گیرد که رایج‌ترین آن‌ها سیم‌های افشان مسی با روکش PVC هستند. این سیم‌ها در سطح مقطع‌های 0.25، 0.5، 0.75، 1، 1.5 و 2.5 میلی‌متر مربع تولید می‌شوند. سیم‌ها معمولاً در حلقه‌های 100 متری عرضه می‌شوند و کابل‌ها در قرقره‌های 100 یا 500 متری در دسترس هستند. در سیم‌کشی روکار معمولاً از سیم‌های دو رشته و در سیم‌کشی توکار از سیم‌های تک‌رشته استفاده می‌شود. انتخاب سطح مقطع مناسب بر اساس جریان مصرفی، طول مسیر، شرایط نصب و جنس هادی انجام می‌شود.

انواع سیم بر اساس استاندارد VDE

در سیم‌کشی تأسیسات ساختمانی و منازل، مطابق استاندارد VDE سه نوع سیم رایج است:

1. سیم‌های مفتولی با پوشش PVC
2. سیم‌های نیمه‌افشان
3. سیم‌های افشان با انعطاف‌پذیری بالا

هر یک از این سیم‌ها در رنگ‌ها و قطرهای مختلف تولید می‌شوند تا امکان تفکیک فاز، نول و ارت فراهم شود. سیم‌های افشان به دلیل انعطاف بالا در تابلوهای برق و تجهیزات متحرک کاربرد بیشتری دارند.

کابل‌های مسی و آلومینیومی در صنعت برق

کابل چیست و چه تفاوتی با سیم دارد؟

کابل به هر نوع هادی عایق‌شده‌ای گفته می‌شود که بتواند جریان الکتریکی را عبور دهد و از محیط ایزوله باشد. کابل از دو بخش اصلی هادی و عایق تشکیل شده و ممکن است شامل لایه‌های حفاظتی اضافی مانند شیلد، زره یا غلاف خارجی باشد. تفاوت انواع کابل معمولاً در موارد زیر است:

• نوع کاربرد (فشار ضعیف، متوسط، قوی، مخابراتی و...)
• نوع عایق (PVC، XLPE و غیره)
• تعداد هادی
• جنس هادی
• سطح مقطع و شکل آن

کابل‌ها در محیط‌های صنعتی که شرایط فیزیکی خاصی مانند رطوبت، حرارت بالا یا مواد خورنده وجود دارد، باید دارای ویژگی‌های مقاومتی ویژه باشند.

جمع‌بندی و نکات کلیدی در انتخاب سیم و کابل

انتخاب صحیح سیم، کابل و کلید در صنعت برق مستقیماً با ایمنی، کارایی و طول عمر سیستم مرتبط است. مهم‌ترین معیار در انتخاب، جریان مجاز عبوری و سطح ولتاژ سیستم است. همچنین شرایط محیطی، نحوه نصب (روکار یا توکار)، تعداد هادی‌ها و استانداردهای اجرایی باید مدنظر قرار گیرد. بی‌توجهی به این پارامترها می‌تواند منجر به افزایش تلفات انرژی، آسیب به تجهیزات و خطرات جانی شود. بنابراین توصیه می‌شود در پروژه‌های صنعتی و ساختمانی، طراحی و انتخاب تجهیزات الکتریکی بر اساس استانداردهای معتبر و توسط متخصصان انجام گیرد.
