انتخاب تجهیزات الکتریکی در مناطق خطرناک

انتخاب تجهیزات الکتریکی برای نصب و بهره‌برداری در مناطق خطرناک نیازمند رعایت استانداردهای بین‌المللی، شناخت دقیق مواد قابل اشتعال و بررسی شرایط محیطی است. هرگونه اشتباه در انتخاب تجهیزات می‌تواند منجر به انفجار، آتش‌سوزی، خسارات مالی سنگین و تهدید جان افراد شود. در این مقاله به‌صورت استاندارد و ساختارمند، معیارهای اصلی انتخاب تجهیزات در محیط‌های مستعد انفجار را بررسی می‌کنیم.

نوع ناحیه‌بندی

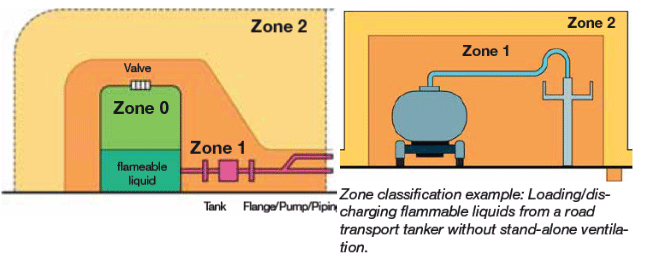

ناحیه‌بندی یا Zone Classification نخستین و مهم‌ترین گام در انتخاب تجهیزات ضدانفجار است. بر اساس استانداردهای اروپایی مانند BS و CENELEC، محیط‌های گازی به سه ناحیه Zone 0، Zone 1 و Zone 2 تقسیم می‌شوند. در Zone 0 گاز یا بخار قابل اشتعال به‌صورت دائم یا طولانی‌مدت حضور دارد. در Zone 1 احتمال حضور ماده قابل اشتعال در شرایط عادی بهره‌برداری وجود دارد و در Zone 2 حضور آن فقط در شرایط غیرعادی و کوتاه‌مدت اتفاق می‌افتد. هرچه عدد ناحیه کمتر باشد، سطح خطر بالاتر است و تجهیزات باید سطح حفاظت بیشتری داشته باشند.

نوع ماده قابل اشتعال

نوع ماده قابل اشتعال نقش تعیین‌کننده‌ای در انتخاب تجهیزات دارد. گازها در گروه‌های IIA، IIB و IIC طبقه‌بندی می‌شوند که گروه IIC (مانند هیدروژن و استیلن) خطرناک‌ترین گروه است. گردوغبارها نیز در گروه‌های IIIA، IIIB و IIIC قرار می‌گیرند که گردوغبارهای رسانا در گروه IIIC بیشترین ریسک را دارند. تجهیز انتخابی باید دقیقاً برای گروه ماده موجود در محیط تأیید شده باشد، در غیر این صورت ایمنی تضمین نمی‌شود.

کلاس دمایی

کلاس دمایی یا T-Class نشان‌دهنده حداکثر دمای سطح تجهیز است. اگر دمای سطح دستگاه از دمای خوداشتغالی ماده بیشتر شود، انفجار بدون جرقه نیز ممکن است رخ دهد. کلاس‌های دمایی از T1 (450°C) تا T6 (85°C) تعریف شده‌اند. به‌عنوان مثال، حلال استن دارای دمای خوداشتغالی حدود 456 درجه سانتی‌گراد است؛ بنابراین تجهیزی با کلاس دمایی مناسب باید انتخاب شود تا سطح آن هرگز به این دما نرسد. انتخاب صحیح کلاس دمایی یکی از کلیدی‌ترین معیارها در پروژه‌های نفت، گاز و پتروشیمی است.

نوع حفاظت تجهیز

روش‌های حفاظت انفجاری با کد Ex مشخص می‌شوند. مهم‌ترین روش‌ها عبارتند از Ex d (Flameproof) که انفجار را در داخل محفظه مهار می‌کند، Ex e (Increased Safety) که احتمال جرقه را کاهش می‌دهد، Ex i (Intrinsically Safe) که انرژی مدار را محدود می‌کند، و Ex p (Pressurization) که با فشار مثبت از ورود گاز جلوگیری می‌کند. انتخاب روش حفاظت باید بر اساس ناحیه، نوع گاز و کاربرد تجهیز انجام شود.

درجه حفاظت مکانیکی (IP Rating)

درجه حفاظت IP میزان مقاومت تجهیز در برابر نفوذ گردوغبار و آب را نشان می‌دهد. در محیط‌های صنعتی معمولاً حداقل IP65 یا IP66 توصیه می‌شود. در مناطق ساحلی یا محیط‌های با رطوبت بالا، درجه حفاظت بالاتر به افزایش طول عمر تجهیز کمک می‌کند. توجه به IP مناسب علاوه بر ایمنی، هزینه‌های تعمیر و نگهداری را نیز کاهش می‌دهد.

استاندارد و گواهینامه‌ها

تجهیزات مناطق خطرناک باید دارای گواهینامه معتبر باشند. از مهم‌ترین استانداردها می‌توان به ATEX (اروپا)، IECEx (بین‌المللی) و استاندارد آمریکایی NEC اشاره کرد. وجود پلاک مشخصات (Nameplate) شامل کد کامل Ex، کلاس دمایی، گروه گازی و شماره گواهی الزامی است. خرید تجهیزات بدون تأییدیه معتبر می‌تواند منجر به عدم پذیرش در بازرسی‌های ایمنی شود.

شرایط محیطی محل نصب

دمای محیط، رطوبت، وجود مواد خورنده، ارتفاع از سطح دریا و لرزش مکانیکی از جمله عواملی هستند که باید پیش از انتخاب تجهیز بررسی شوند. در محیط‌های دریایی استفاده از بدنه استیل ضدزنگ یا پوشش‌های ضدخوردگی توصیه می‌شود. در مناطق با دمای بالا باید محدوده عملکرد تجهیز با شرایط واقعی محل نصب مطابقت داشته باشد.

نوع کاربرد تجهیز

نوع تجهیز نیز تعیین‌کننده سطح حفاظت است. موتورهای الکتریکی، چراغ‌های صنعتی، سنسورها، تابلوهای برق و جعبه‌های تقسیم هرکدام الزامات متفاوتی دارند. به‌عنوان مثال، ابزار دقیق معمولاً با سیستم Ex i طراحی می‌شود، در حالی که موتورهای صنعتی بیشتر با استاندارد Ex d یا Ex e عرضه می‌شوند.

شناسایی و طبقه‌بندی بر اساس BS و CENELEC

استانداردهای اروپایی BS و CENELEC محیط‌های خطرناک گازی را به سه Zone تقسیم می‌کنند. این تقسیم‌بندی فقط برای گازها و بخارات قابل اشتعال کاربرد دارد و برای گردوغبار باید از استانداردهای تکمیلی استفاده شود. در محیطی که بخارات استن در محدوده انفجار (6/2 تا 13 درصد حجمی هوا) قرار داشته باشند، در صورت وجود جرقه احتمال اشتعال بسیار بالا است. اگر دما به دمای خوداشتغالی برسد، حتی بدون جرقه نیز احتراق رخ می‌دهد.

ZONE 0

در این ناحیه گاز قابل اشتعال به‌صورت دائم یا طولانی‌مدت حضور دارد. تجهیزات مورد استفاده باید بالاترین سطح حفاظت مانند Ex ia داشته باشند.

ZONE 1

در این ناحیه احتمال حضور گاز در شرایط عادی وجود دارد. تجهیزات Ex d، Ex e یا Ex ib معمولاً در این محدوده استفاده می‌شوند.

ZONE 2

در این ناحیه حضور گاز فقط در شرایط غیرعادی و کوتاه‌مدت رخ می‌دهد. تجهیزات با سطح حفاظت پایین‌تر مانند Ex n نیز می‌توانند مورد استفاده قرار گیرند.

شناسایی و طبقه‌بندی بر اساس NEC

استاندارد آمریکایی NEC (ماده 500) محیط‌های خطرناک را به سه کلاس تقسیم می‌کند و علاوه بر گاز، گردوغبار و فیبرهای قابل اشتعال را نیز پوشش می‌دهد.

CLASS I

شامل محیط‌هایی با گازها و بخارات قابل اشتعال است که به Division 1 و Division 2 تقسیم می‌شود.

CLASS II

مربوط به محیط‌های دارای گردوغبار قابل اشتعال است.

CLASS III

مخصوص محیط‌های دارای الیاف و فیبرهای قابل اشتعال است.

جمع‌بندی نهایی

انتخاب تجهیزات الکتریکی در مناطق خطرناک فرآیندی تخصصی است که نیازمند بررسی همزمان ناحیه‌بندی، نوع ماده، کلاس دمایی، روش حفاظت، درجه IP، استانداردهای معتبر و شرایط محیطی است. رعایت این اصول نه‌تنها ایمنی کارکنان را تضمین می‌کند بلکه از خسارات مالی و توقف تولید جلوگیری خواهد کرد. در پروژه‌های نفت، گاز، پتروشیمی و صنایع شیمیایی، استفاده از تجهیزات دارای تأییدیه بین‌المللی یک الزام فنی و قانونی محسوب می‌شود.
