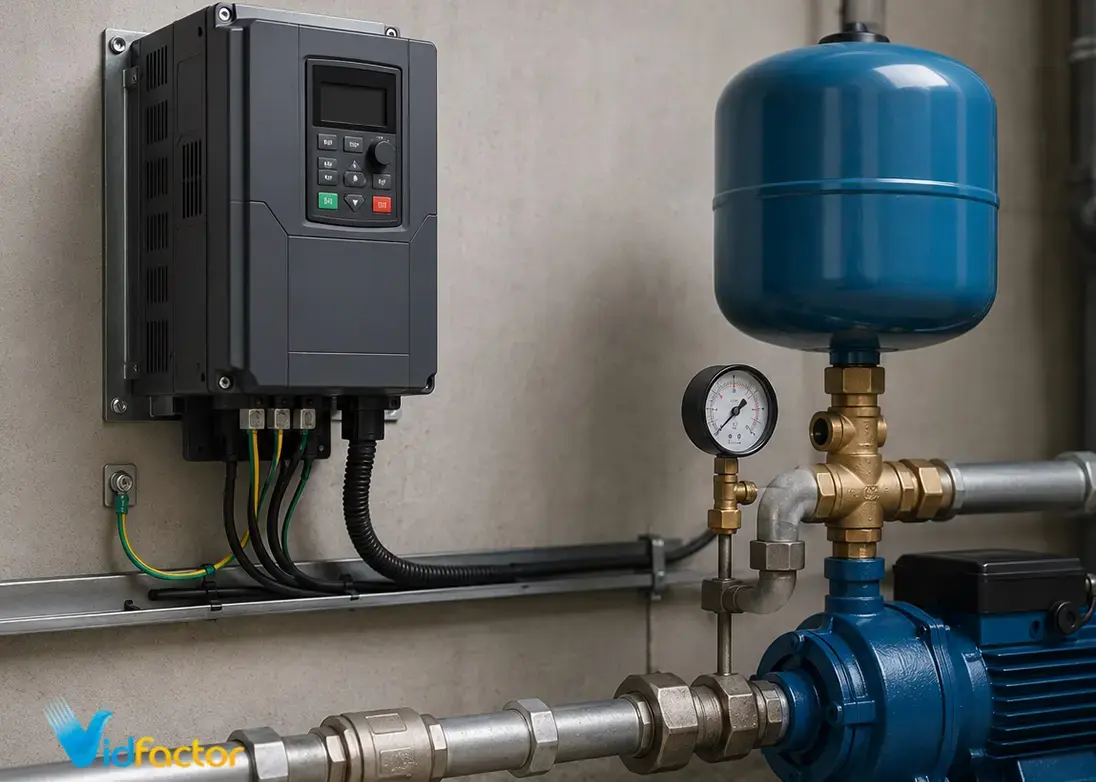

مراحل نصب اینورتر روی پمپ خانگی؛ آموزش نصب و تنظیم

وقتی فشار آب ساختمان در ساعات مختلف تغییر می‌کند، پمپ آب آپارتمانی نباید همیشه با یک سرعت ثابت کار کند. در زمان مصرف کم، کارکرد پمپ با حداکثر توان فقط باعث افزایش مصرف برق و استهلاک موتور می‌شود و با افزایش مصرف نیز ممکن است فشار آب به‌اندازه کافی تامین نشود. اینورتر با کنترل سرعت موتور، امکان هماهنگ‌کردن عملکرد پمپ با میزان مصرف آب را فراهم می‌کند و به همین دلیل در بسیاری از سیستم‌های آب‌رسانی خانگی مورداستفاده قرار می‌گیرد. اما برای اینکه این تجهیز بتواند عملکرد مناسبی داشته باشد، صرف نصب اینورتر روی پمپ کافی نیست. انتخاب اینورتر متناسب با مشخصات موتور، آماده‌سازی صحیح لوله‌کشی، نصب تجهیزات جانبی و انجام درست اتصالات برق و تنظیمات، همگی در عملکرد نهایی سیستم تاثیر دارند. یک اشتباه در هر کدام از این مراحل می‌تواند باعث نوسان فشار، خطای اینورتر یا حتی آسیب به موتور شود. در این مقاله، مراحل نصب اینورتر روی پمپ را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم و درباره نحوه آماده‌سازی سیستم، محل نصب، اتصال اینورتر، تنظیم پارامترها و مشکلات رایج پس از راه‌اندازی را توضیح می‌دهیم.

اینورتر پمپ چیست؟

اینورتر پمپ آب یک تجهیز الکترونیکی برای کنترل سرعت موتورپمپ است که با تغییر فرکانس و ولتاژ برق ورودی، دور موتور را تنظیم می‌کند. در سیستم‌های معمولی، پمپ اغلب با یک سرعت مشخص کار می‌کند و با رسیدن فشار آب به محدوده تعیین شده خاموش می‌شود. در نتیجه، هنگام افزایش مصرف آب، موتور با تمام ظرفیت خود روشن می‌شود و پس از کاهش مصرف دوباره خاموش خواهد شد. تکرار این فرایند می‌تواند باعث افزایش استهلاک موتور و مصرف انرژی شود. اینورتر با دریافت اطلاعات مربوط به فشار یا شرایط کاری سیستم، سرعت موتور را تغییر می‌دهد. برای مثال، زمانی که تنها یک شیر آب‌باز است، پمپ می‌تواند با دور پایین‌تری کار کند و در زمان افزایش مصرف، سرعت موتور را بیشتر کند. در نتیجه، توان خروجی پمپ با نیاز واقعی ساختمان هماهنگ‌تر می‌شود. البته عملکرد اینورتر تنها به تغییر سرعت موتور محدود نیست. اغلب مدل‌ها قابلیت‌هایی مانند حفاظت در برابر اضافه‌بار، کنترل شتاب گیری و کاهش سرعت و تنظیم فشار را نیز در اختیار کاربر قرار می‌دهند؛ بنابراین انتخاب صحیح دستگاه و نصب اینورتر بر روی پمپ بر اساس مشخصات موتور و دستورالعمل سازنده بسیار مهم است.

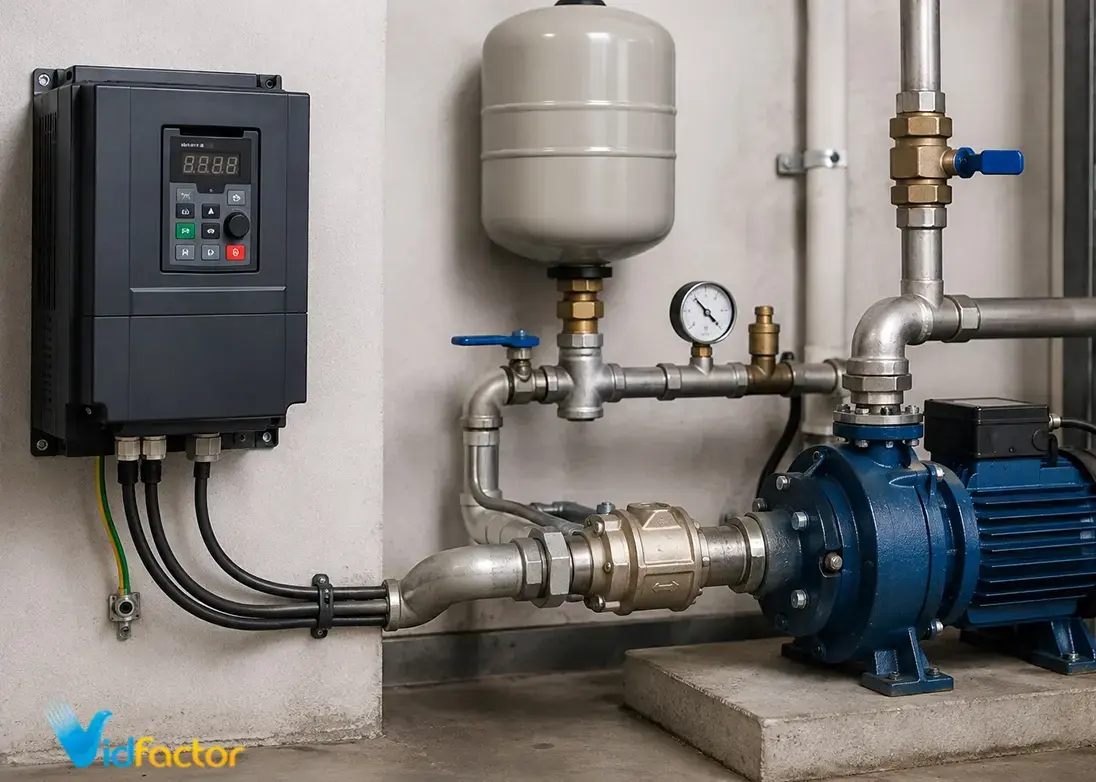

چرا نصب اینورتر روی پمپ آب اهمیت دارد؟

نصب اینورتر روی پمپ آب باعث می‌شود عملکرد موتور با میزان مصرف آب هماهنگ‌تر شود و پمپ در تمام مدت با حداکثر ظرفیت کار نکند. اینورتر با کنترل سرعت چرخش موتور، هنگام کاهش مصرف آب دور پمپ را کاهش می‌دهد و با افزایش مصرف، سرعت آن را بیشتر می‌کند. در نتیجه، فشار آب پایدارتر می‌ماند و از کارکرد غیرضروری پمپ جلوگیری می‌شود. یکی از مهم‌ترین اثرات اینورتر، کاهش استهلاک پمپ است؛ زیرا موتور به‌جای روشن‌شدن ناگهانی با سرعت بالا، می‌تواند به‌صورت تدریجی به‌دور موردنیاز برسد. این موضوع تعداد دفعات روشن و خاموش‌شدن پمپ و فشار واردشده به موتور و قطعات مکانیکی را نیز کاهش می‌دهد. از طرف دیگر، کنترل دور موتور در زمان مصرف کمتر می‌تواند به کاهش مصرف برق کمک کند. در نتیجه استفاده از اینورتر می‌تواند علاوه بر مدیریت بهتر فشار آب، به افزایش عمر مفید تجهیزات، کاهش هزینه انرژی و عملکرد روان‌تر سیستم آب‌رسانی کمک کند. البته میزان این مزایا به انتخاب اینورتر مناسب، شرایط کاری پمپ و تنظیم صحیح آن بستگی دارد.

مزایای نصب اینورتر روی پمپ آب

استفاده از اینورتر زمانی بیشترین فایده را دارد که میزان مصرف آب ثابت نباشد و پمپ در ساعات مختلف به ظرفیت‌های متفاوتی نیاز داشته باشد. در چنین شرایطی، کنترل سرعت موتور می‌تواند عملکرد سیستم را بهینه‌تر کند. مهم‌ترین مزایای نصب اینورتر روی پمپ عبارت‌اند از:

• کاهش مصرف انرژی: موتور در زمان کاهش مصرف آب می‌تواند با دور پایین‌تری کار کند و انرژی کمتری مصرف شود.
• کنترل بهتر فشار آب: سرعت پمپ بر اساس نیاز سیستم تغییر می‌کند و فشار آب با نوسان کمتری تامین می‌شود.
• کاهش استهلاک موتور: کنترل تدریجی سرعت می‌تواند از روشن و خاموش‌شدن‌های شدید و مکرر جلوگیری کند.
• کاهش ضربه در زمان راه‌اندازی: افزایش تدریجی سرعت موتور فشار مکانیکی و الکتریکی هنگام شروع به کار را کاهش می‌دهد.
• افزایش طول عمر تجهیزات: کارکرد موتور در شرایط کنترل شده می‌تواند به کاهش فرسودگی قطعات کمک کند.
• عملکرد متناسب با مصرف: پمپ تنها به‌اندازه نیاز سیستم کار می‌کند و ظرفیت آن بهتر مدیریت می‌شود.

مراحل نصب اینورتر روی پمپ آب

برای اجرای صحیح نصب اینورتر روی پمپ آب باید مراحل کار با ترتیب مشخص انجام شود. ابتدا سیستم از نظر ایمنی آماده می‌شود و سپس لوله‌کشی، منبع انبساط و اتصالات بررسی خواهند شد. در مرحله بعد، مشخصات فنی موتور با اینورتر تطبیق داده می‌شود و دستگاه در محل مناسب قرار می‌گیرد. این مراحل عبارت‌اند از:

پمپ را خاموش و سیستم را آماده کنید

پیش از نصب اینورتر روی پمپ، ابتدا برق پمپ را از مدار خارج کنید و از قطع کامل جریان برق مطمئن شوید. سپس شیر اصلی آب را ببندید و فشار باقی‌مانده در لوله‌ها را تخلیه کنید. این کار هم ایمنی کار را افزایش می‌دهد و هم از خروج ناگهانی آب هنگام باز کردن اتصالات جلوگیری می‌کند. در این مرحله بهتر است وضعیت خود پمپ، لوله‌ها و اتصالات نیز بررسی شود. اگر نشتی، ترک‌خوردگی یا خرابی در مسیر وجود داشته باشد، بهتر است پیش از نصب اینورتر برطرف شود. وجود ایراد در بخش‌های قبلی سیستم می‌تواند عملکرد نهایی اینورتر را نیز تحت تاثیر قرار دهد.

لوله‌کشی و مسیر اتصال منبع را آماده کنید

برای اجرای صحیح سیستم، مسیر لوله‌کشی باید مطابق نقشه و ساختار پمپ آماده شود. سه‌راهی موردنیاز در مسیر اصلی آب قرار می‌گیرد تا امکان ایجاد مسیر مناسب برای منبع انبساط و سایر تجهیزات فراهم شود. سپس مسیر مربوط به مصرف ساختمان به سه‌راهی متصل خواهد شد. در این مرحله باید جهت جریان آب و محل قرارگیری اتصالات به دقت بررسی شود. انتخاب اشتباه مسیر یا نصب نادرست سه‌راهی می‌تواند باعث اختلال در جریان آب و عملکرد نامناسب سیستم شود.

مطالعه بیشتر: نصب همزمان ست کنترل و منبع انبساط

منبع انبساط و اتصالات آن را نصب کنید

منبع انبساط باید در محل مناسب و باتوجه‌به ساختار سیستم نصب شود. مسیر اتصال منبع به سیستم باید به‌اندازه کافی کوتاه و مناسب باشد و تمام اتصالات نیز به خوبی آب‌بندی شوند. در صورت استفاده از شیر یک طرفه، محل نصب آن باید بر اساس نقشه سیستم و جهت صحیح جریان آب تعیین شود. منبع انبساط باید در محلی قرار بگیرد که در معرض ضربه، حرارت زیاد یا رطوبت مستقیم نباشد. همچنین فضای کافی برای بررسی فشار و انجام سرویس‌های بعدی در نظر گرفته شود.

مشخصات اینورتر و موتورپمپ را بررسی کنید

قبل از نصب اینورتر روی پمپ، اطلاعات درج شده روی پلاک موتور را بررسی کنید. توان، ولتاژ، جریان نامی، فرکانس و نوع موتور از مهم‌ترین مشخصاتی هستند که باید با اطلاعات اینورتر تطبیق داده شوند. در صورت وجود اختلاف یا ابهام، نباید دستگاه بدون بررسی فنی به موتور متصل شود. انتخاب اینورتر تنها بر اساس توان موتور کافی نیست و جریان نامی نیز اهمیت دارد. همچنین باید بررسی شود که اینورتر برای نوع موتور مورداستفاده طراحی شده باشد. این مرحله از بروز خطا، داغ‌شدن موتور و آسیب‌دیدن تجهیزات جلوگیری می‌کند.

اینورتر را در محل مناسب نصب کنید

هنگام نصب اینورتر روی پمپ، محل قرارگیری اینورتر یکی از عوامل مهم در عملکرد و طول عمر آن است. دستگاه باید در محلی خشک، خنک و دارای گردش هوای مناسب نصب شود و تاحدامکان از پاشش مستقیم آب، رطوبت، گردوغبار زیاد و منابع حرارتی فاصله داشته باشد. همچنین محل نصب باید به‌گونه‌ای باشد که برای بررسی نمایشگر، تغییر تنظیمات و انجام سرویس‌های احتمالی دسترسی کافی وجود داشته باشد. قرار دادن اینورتر در فضای بسته و بدون تهویه می‌تواند دمای دستگاه را افزایش دهد و باعث ایجاد خطا یا کاهش عمر قطعات الکترونیکی شود.

اینورتر را به پمپ و منبع تغذیه متصل کنید

بعد از مشخص‌شدن محل نصب اینورتر روی پمپ، اتصالات الکتریکی اینورتر مطابق نقشه سیم‌کشی سازنده انجام می‌شود. ورودی برق، خروجی موتور و در صورت وجود، اتصالات مربوط به سنسورها یا تجهیزات کنترلی باید دقیقا بر اساس مدل دستگاه متصل شوند. در این مرحله نباید از یک الگوی سیم‌کشی عمومی برای تمام مدل‌ها استفاده کرد؛ زیرا ترمینال‌ها و روش اتصال ممکن است در اینورترهای مختلف تفاوت داشته باشند. به دلیل خطر برق‌گرفتگی و احتمال آسیب به موتور، بهتر است اجرای بخش برق توسط فرد متخصص انجام شود.

سیستم را راه‌اندازی و عملکرد پمپ را بررسی کنید

پس از اطمینان از صحت اتصالات، برق سیستم وصل شده و پمپ برای اولین‌بار راه‌اندازی می‌شود. در زمان شروع کار باید صدای موتور، فشار آب، نحوه افزایش سرعت و وضعیت نمایشگر اینورتر بررسی شود. اگر دستگاه خطا نمایش دهد، موتور بیش از اندازه داغ شود یا فشار آب به شکل غیرعادی تغییر کند، باید سیستم متوقف و علت مشکل بررسی شود. در نصب اینورتر روی پمپ خانگی راه‌اندازی بدون تست اولیه می‌تواند باعث ادامه‌یافتن یک خطای ساده و آسیب‌دیدن تجهیزات شود.

آموزش تنظیم اینورتر پمپ آب

بعد از نصب اینورتر روی پمپ، مرحله تنظیم پارامترها بسیار مهم است. این تنظیمات باید بر اساس مشخصات واقعی موتور و نیاز سیستم انجام شوند. پارامترهای رایج شامل جریان نامی موتور، فرکانس پایه، حداقل و حداکثر فرکانس، زمان شتاب گیری، زمان کاهش سرعت و فشار هدف هستند. مقدار دقیق این پارامترها در تمام اینورترها یکسان نیست و به برند، مدل دستگاه و مشخصات پمپ بستگی دارد؛ بنابراین نمی‌توان یک عدد مشخص را برای همه سیستم ها پیشنهاد کرد. اطلاعات پلاک موتور و دفترچه راهنمای اینورتر باید مرجع اصلی تنظیمات باشند. پس از تنظیم پارامترها نیز عملکرد سیستم باید در شرایط مختلف مصرف آب بررسی شود. برای مثال می‌توان با باز و بسته کردن تدریجی شیرهای آب بررسی کرد که آیا سرعت موتور و فشار آب متناسب با میزان مصرف تغییر می‌کنند یا خیر.

مشکلات رایج در نصب اینورتر روی پمپ آب

گاهی پس از نصب اینورتر خرید پمپ لئو، سیستم مطابق انتظار کار نمی‌کند. بیشتر این مشکلات به انتخاب نامناسب دستگاه، سیم‌کشی اشتباه، تنظیم نادرست پارامترها یا وجود ایراد در سیستم لوله‌کشی مربوط هستند. شناسایی علت مشکل پیش از تغییر تنظیمات اهمیت زیادی دارد. برخی از رایج‌ترین مشکلات عبارت‌اند از:

• روشن‌نشدن پمپ: می‌تواند به دلیل قطع بودن برق، سیم‌کشی اشتباه یا فعال‌بودن یک خطای حفاظتی باشد.
• نوسان فشار آب: تنظیم نامناسب فشار، مشکل سنسور یا وجود ایراد در منبع انبساط می‌تواند باعث نوسان شود.
• خاموش و روشن‌شدن مداوم: تنظیمات نامناسب یا اشکال در تشخیص فشار ممکن است پمپ را به‌صورت مکرر روشن و خاموش کند.
• داغ‌شدن اینورتر: تهویه نامناسب، بار بیش از ظرفیت یا تنظیم اشتباه جریان می‌تواند دمای دستگاه را افزایش دهد.
• نمایش خطا: هر کد خطا باید بر اساس دفترچه همان مدل بررسی شود، زیرا معنی خطاها بین برندهای مختلف متفاوت است.
• صدای غیرعادی موتور: این مشکل می‌تواند به تنظیمات، اتصالات، وضعیت مکانیکی پمپ یا شرایط نامناسب کارکرد مربوط باشد.

اشتباهات رایج هنگام نصب اینورتر

اشتباهات کوچک در زمان نصب اینورتر روی پمپ آب خانگی می‌توانند باعث کاهش کارایی سیستم یا حتی آسیب به موتور و اینورتر شوند. به همین دلیل، بهتر است قبل از روشن‌کردن سیستم یک بررسی نهایی انجام شود. اشتباهات رایج موارد زیر هستند:

• انتخاب اینورتر فقط بر اساس توان موتور و بی‌توجهی به جریان نامی
• نصب دستگاه در محیط مرطوب یا فاقد تهویه کافی
• استفاده از تنظیمات آماده بدون تطبیق آن‌ها با مشخصات موتور
• اجرای سیم‌کشی بدون توجه به نقشه مدل مورداستفاده
• بی‌توجهی به نشتی در مسیر لوله‌کشی
• نصب نادرست تجهیزات مربوط به کنترل جریان آب
• تغییر چند پارامتر به‌صورت هم زمان بدون بررسی نتیجه هر تغییر
• راه‌اندازی پمپ بدون انجام تست کامل اتصالات و سیستم

نکات مهم در نصب اینورتر روی پمپ

رعایت چند نکته ساده هنگام نصب اینورتر روی پمپ می‌تواند احتمال خطا و خرابی را تا حد زیادی کاهش دهد. پیش از شروع کار، مشخصات تمام تجهیزات بررسی شود و هیچ اتصالی بدون تطبیق با نقشه سازنده انجام نشود. نکات مهم شامل موارد زیر می‌شوند:

• انتخاب صحیح اینورتر: توان، جریان، ولتاژ و نوع موتور را پیش از خرید و نصب با مشخصات دستگاه تطبیق دهید.
• محل نصب مناسب: اینورتر را در محیط خشک و دارای تهویه نصب کنید و آن را در معرض آب یا حرارت زیاد قرار ندهید.
• بررسی لوله‌کشی: پیش از راه‌اندازی، مسیر لوله‌ها، سه‌راهی، منبع انبساط و شیرهای نصب شده را از نظر نشتی بررسی کنید.
• تنظیم دقیق پارامترها: تنظیمات موتور را بر اساس پلاک آن و دستورالعمل سازنده انجام دهید و از مقادیر حدسی استفاده نکنید.
• رعایت ایمنی برق: سیم‌کشی ورودی و خروجی باید مطابق نقشه اینورتر و توسط فرد دارای مهارت کافی انجام شود.
• تست بعد از راه‌اندازی: عملکرد پمپ را در میزان‌های مختلف مصرف آب بررسی کنید تا نوسان فشار یا خطای غیرعادی مشخص شود.

آنچه باید درباره نصب اینورتر روی پمپ بدانید

برای نصب اینورتر روی پمپ ابتدا باید برق و آب سیستم قطع شود و وضعیت پمپ و لوله‌کشی بررسی شود. سپس مسیر مناسب برای سه‌راهی، منبع انبساط و اتصالات آماده شده و منبع در محل مناسب قرار می‌گیرد. در مرحله بعد، مشخصات موتور با اینورتر تطبیق داده شده و دستگاه در محیطی خشک و دارای تهویه نصب می‌شود. پس از انجام سیم‌کشی مطابق نقشه سازنده، سیستم راه‌اندازی و عملکرد پمپ بررسی می‌شود. در نهایت نیز پارامترهای اینورتر بر اساس مشخصات موتور و نیاز سیستم تنظیم خواهند شد. اجرای دقیق این مراحل باعث می‌شود دستگاه بتواند سرعت موتور را متناسب با میزان مصرف کنترل کند و عملکرد پمپ پایدارتر شود. درصورتی‌که در بخش برق، انتخاب اینورتر یا تنظیم پارامترهای آن تخصص کافی ندارید، بهتر است از تکنسین متخصص کمک بگیرید. استفاده از تجهیزات مناسب به‌تنهایی کافی نیست و نحوه نصب و تنظیم نیز تاثیر زیادی بر عملکرد نهایی سیستم دارد.

سوالات متداول درباره نصب اینورتر روی پمپ

آیا می‌توان هر اینورتری را روی پمپ آب نصب کرد؟

خیر. اینورتر باید از نظر توان، جریان، ولتاژ، فرکانس و نوع موتور با پمپ سازگار باشد و انتخاب آن صرفا بر اساس توان موتور انجام نشود.

آیا نصب اینورتر روی پمپ باعث کاهش مصرف برق می‌شود؟

در شرایطی که میزان مصرف آب متغیر باشد، کنترل دور موتور می‌تواند باعث کاهش توان مصرفی پمپ در زمان نیاز کمتر و در نتیجه کاهش مصرف انرژی شود.

آیا برای نصب اینورتر به منبع انبساط نیاز است؟

نوع و ظرفیت منبع به طراحی سیستم و مدل اینورتر بستگی دارد و باید بر اساس دستورالعمل سازنده و شرایط کاری پمپ تعیین شود.

چرا پمپ بعد از نصب اینورتر مدام روشن و خاموش می‌شود؟

تنظیم نادرست فشار، مشکل سنسور، ایراد در منبع انبساط یا وجود مشکل در لوله‌کشی می‌تواند باعث روشن و خاموش‌شدن مداوم پمپ شود.

بهترین محل برای نصب اینورتر پمپ آب کجاست؟

محل نصب باید خشک، خنک، دارای تهویه مناسب و دور از رطوبت، پاشش آب و منابع حرارتی باشد و برای سرویس دستگاه دسترسی کافی داشته باشد.

آیا نصب اینورتر باعث افزایش عمر پمپ می‌شود؟

کنترل دور موتور و کاهش روشن و خاموش‌شدن‌های مکرر می‌تواند استهلاک موتور و برخی قطعات را کاهش دهد، البته نتیجه به شرایط کاری و تنظیم صحیح سیستم نیز وابسته است.
