آموزش طریقه بستن سیم برق پمپ آب

نصب برق پمپ آب خانگی یکی از مهم‌ترین مراحل راه‌اندازی سیستم آبرسانی ساختمان است؛ مرحله‌ای که اگر به‌درستی انجام نشود، می‌تواند علاوه بر کاهش راندمان پمپ، باعث آسیب به موتور، افزایش مصرف برق، سوختن قطعات الکتریکی یا حتی ایجاد خطر برق‌گرفتگی شود. اغلب افراد تصور می‌کنند سیم‌کشی پمپ آب تنها به اتصال چند سیم محدود است، درحالی‌که شناخت نقشه سیم‌کشی، انتخاب کابل مناسب، رعایت اصول ایمنی و اتصال صحیح تجهیزات حفاظتی، همگی در عملکرد صحیح دستگاه نقش دارند. در این مقاله می‌توانید به‌صورت مرحله‌به‌مرحله با نحوه سیم‌کشی پمپ‌های آب خانگی و صنعتی، اتصال کلیدهای اتوماتیک، نکات ایمنی و اصول فنی آشنا شوید. همچنین به سوالات رایجی که هنگام نصب سیستم برق پمپ آب خانگی برای کاربران پیش می‌آید پاسخ خواهیم داد تا بتوانید شناخت بهتری از این فرایند داشته باشید.

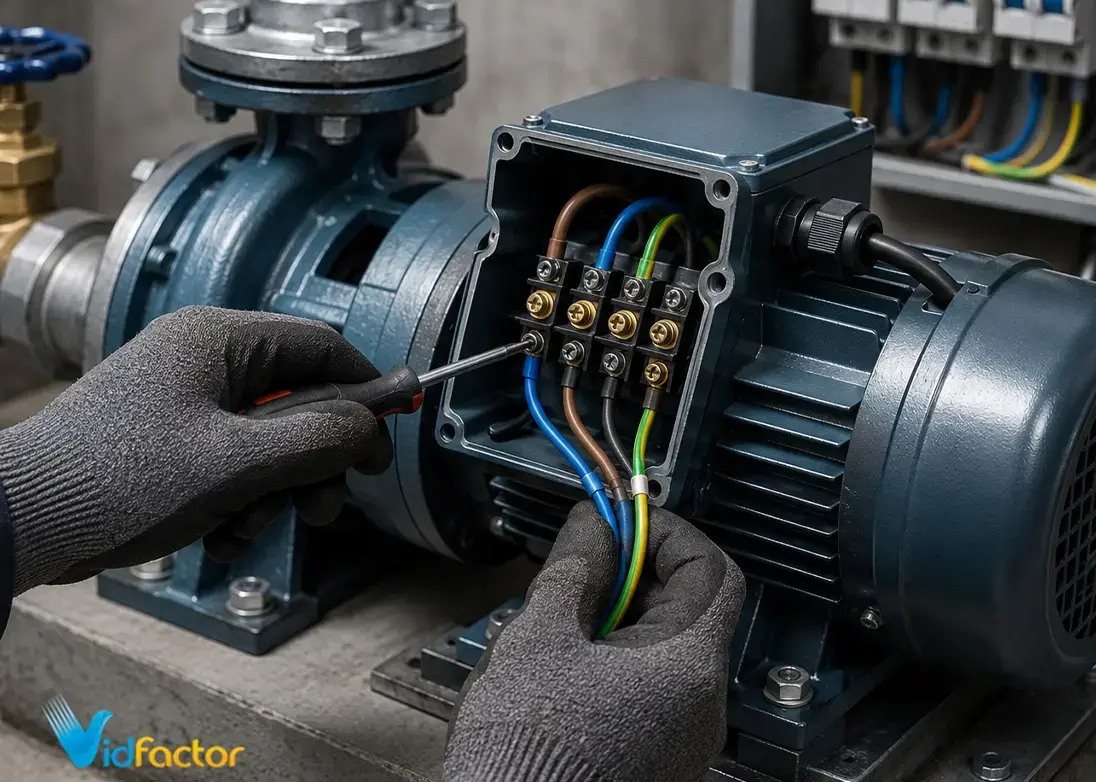

ابزارهای مورد نیاز برای سیم‌کشی پمپ آب

سیم‌کشی پمپ آب تنها زمانی ایمن و استاندارد خواهد بود که با استفاده از تجهیزات مناسب و مطابق با مشخصات فنی موتور انجام شود. انتخاب کابل نامناسب، استفاده از اتصالات غیراستاندارد یا بی‌توجهی به تجهیزات حفاظتی، می‌تواند باعث افت ولتاژ، افزایش دمای سیم‌ها، کاهش عمر موتور و حتی سوختن سیم‌پیچ شود. به همین دلیل، پیش از شروع نصب برق پمپ آب خانگی باید ابزارهای مورد نیاز را آماده کرده و از سالم‌بودن آن‌ها مطمئن شوید. اگرچه برخی افراد با دانش فنی مناسب می‌توانند این کار را انجام دهند، اما درصورتی‌که تجربه کافی در برق‌کاری ندارید، بهتر است اجرای سیم‌کشی را به تکنسین متخصص بسپارید. هزینه اجرای اصولی این بخش در مقایسه با خسارت ناشی از یک اتصال اشتباه بسیار ناچیز است. ابزارهای مورد نیاز برای این فرایند عبارت‌اند از:

• پیچ‌گوشتی دوسو و چهارسو: برای باز کردن درپوش جعبه ترمینال (محل اتصال سیم‌های برق به موتورپمپ)، محکم کردن پیچ‌های اتصال و بستن درپوش موتور استفاده می‌شود. بهتر است از پیچ‌گوشتی دسته عایق استفاده شود تا ایمنی کار افزایش یابد.

• فازمتر یا مولتی‌متر: قبل از هرگونه عملیات سیم‌کشی باید از قطع کامل برق اطمینان حاصل کرد. فازمتر وجود یا عدم وجود ولتاژ را مشخص می‌کند و مولتی‌متر امکان اندازه‌گیری ولتاژ، مقاومت و پیوستگی مدار را نیز فراهم می‌کند.

• سیم‌چین و سیم‌لخت‌کن: برای برش کابل و برداشتن روکش سیم بدون آسیب‌رساندن به رشته‌های هادی کاربرد دارند. استفاده از ابزار مناسب باعث ایجاد اتصال مطمئن‌تر خواهد شد.

• کابل برق استاندارد: سطح مقطع کابل باید متناسب با توان موتور، شدت‌جریان و طول مسیر انتخاب شود. در بیشتر پمپ‌های خانگی از کابل مسی با روکش مقاوم در برابر رطوبت و حرارت استفاده می‌شود.

• ترمینال یا وایرشو: اتصال مستقیم سیم‌های افشان به ترمینال موتور توصیه نمی‌شود. استفاده از وایرشو و ترمینال استاندارد کیفیت اتصال را افزایش داده و از شل‌شدن سیم جلوگیری می‌کند.

• چسب برق و روکش حرارتی (شرینک): برای عایق‌بندی محل اتصالات و جلوگیری از نفوذ رطوبت یا ایجاد اتصال کوتاه استفاده می‌شوند. روکش حرارتی نسبت به چسب برق دوام بیشتری دارد.

• دستکش و کفش عایق برق: تجهیزات حفاظت فردی هنگام کار با برق اهمیت زیادی دارند و احتمال برق‌گرفتگی را تا حد زیادی کاهش می‌دهند.

• فیوز مینیاتوری و محافظ جان: این تجهیزات از مدار در برابر اتصال کوتاه، اضافه‌بار و نشتی جریان محافظت می‌کنند و نصب آن‌ها در مدار پمپ توصیه می‌شود.

نحوه نقشه‌ خوانی و شناسایی سیم‌ها

قبل از شروع هرگونه سیم‌کشی، باید نقشه اتصال موتور را به‌دقت بررسی کنید. تقریبا تمام تولیدکنندگان معتبر، شماتیک سیم‌بندی را روی پلاک موتور یا داخل جعبه ترمینال درج می‌کنند. این نقشه مشخص می‌کند که هر سیم باید به کدام ترمینال متصل شود و در صورت وجود خازن یا کلید گریزازمرکز، محل اتصال آن‌ها نیز مشخص خواهد بود. در اغلب پمپ‌های تک‌فاز، سه سیم اصلی شامل فاز (L)، نول (N) و ارت (PE) وجود دارد. سیم ارت معمولا با رنگ زرد و سبز، سیم نول با رنگ آبی و سیم فاز با رنگ قهوه‌ای، مشکی یا قرمز مشخص می‌شود؛ البته در برخی برندها ممکن است رنگ‌بندی متفاوت باشد. به همین دلیل، ملاک اصلی باید نقشه کارخانه سازنده باشد، نه صرفاً رنگ سیم‌ها.

در پمپ‌های سه‌فاز نیز معمولا سه ترمینال با عناوین U، V و W برای اتصال فازها در نظر گرفته می‌شود و ترتیب صحیح اتصال آن‌ها جهت چرخش موتور را تعیین می‌کند. اگر جهت چرخش اشتباه باشد، عملکرد پمپ مختل شده و حتی ممکن است پروانه آسیب ببیند. در بسیاری از منابع آموزشی عبارت افراد به دنبال نقشه سیم ‌کشی پمپ اب تک فاز هستند، اما باید توجه داشت که این نقشه در برندها و مدل‌های مختلف متفاوت است؛ بنابراین همیشه دفترچه راهنما یا پلاک مشخصات موتور، معتبرترین مرجع برای شناسایی ترمینال‌ها محسوب می‌شود.

نکات ایمنی هنگام نصب برق پمپ آب خانگی

رعایت اصول ایمنی هنگام نصب برق پمپ آب خانگی اهمیت بسیار زیادی دارد؛ زیرا موتورپمپ اغلب در محیط‌هایی مانند موتورخانه، پارکینگ یا فضای نیمه‌باز نصب می‌شود که احتمال وجود رطوبت در آن‌ها بالاست. کوچک‌ترین اشتباه در سیم‌کشی یا استفاده از تجهیزات نامناسب می‌تواند باعث برق‌گرفتگی، اتصال کوتاه یا آسیب جدی به موتور شود. پیش از شروع کار، حتماً نکات زیر را رعایت کنید:

• برق اصلی را کاملا قطع کنید. تنها خاموش‌کردن کلید کافی نیست. فیوز مربوط به مدار پمپ را از تابلو برق قطع کرده و با فازمتر از نبود ولتاژ مطمئن شوید.

• از کابل متناسب با توان موتور استفاده کنید. کابل نازک‌تر از مقدار استاندارد باعث افزایش افت ولتاژ، گرم‌شدن سیم و کاهش راندمان موتور خواهد شد.

• اتصال سیم ارت را حذف نکنید. ارت مهم‌ترین بخش سیستم ایمنی است و در صورت بروز نشتی جریان، برق را به زمین منتقل می‌کند تا از برق‌گرفتگی جلوگیری شود.

• تمام اتصالات را عایق‌بندی کنید. محل اتصال سیم‌ها باید با ترمینال استاندارد، روکش حرارتی یا چسب برق مرغوب پوشانده شود تا رطوبت وارد مدار نشود.

• از تجهیزات حفاظتی استفاده کنید. نصب فیوز مینیاتوری، محافظ جان و در صورت نیاز محافظ ولتاژ، احتمال آسیب‌دیدن موتور را به میزان قابل‌توجهی کاهش می‌دهد.

• از باز بودن مسیر تهویه موتور مطمئن شوید. گرمای بیش از حد باعث کاهش عمر سیم‌پیچ و افزایش احتمال سوختن موتور خواهد شد.

• در صورت نداشتن تجربه کافی، از متخصص کمک بگیرید. اگرچه آشنایی با مراحل طریقه بستن سیم برق پمپ استخری لئو برای همه مفید است، اما اجرای عملی سیم‌کشی بدون دانش برق صنعتی و تأسیسات می‌تواند خطرناک باشد.

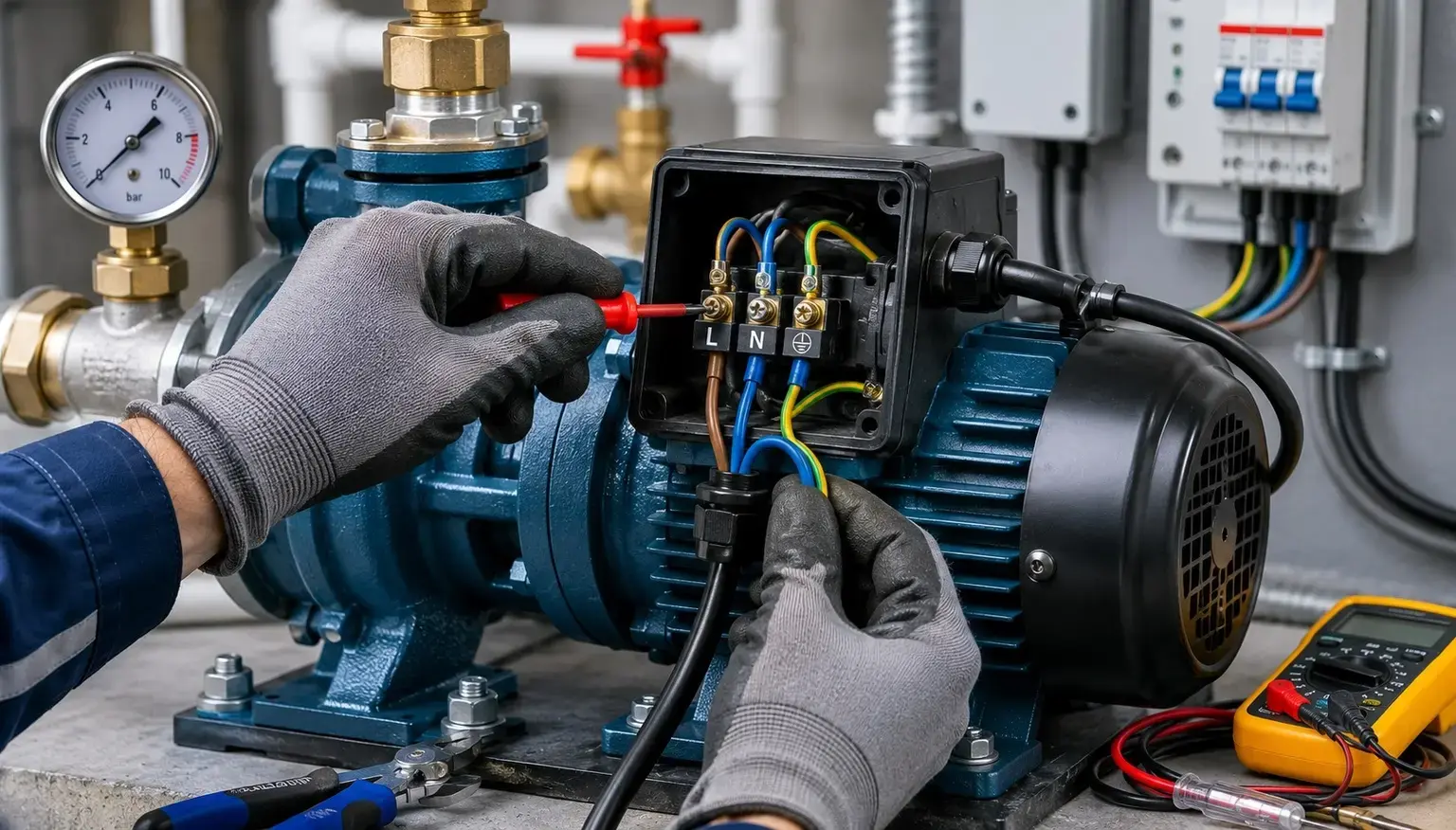

مراحل بستن سیم برق پمپ آب خانگی

پمپ‌های آب خانگی عموما از نوع سانتریفیوژ تک‌فاز هستند و با برق ۲۲۰ ولت شهری کار می‌کنند. اگرچه ساختار الکتریکی این پمپ‌ها نسبت به مدل‌های صنعتی ساده‌تر است، اما این سادگی نباید باعث شود سیم‌کشی آن‌ها بدون رعایت استانداردهای فنی انجام شود. انتخاب کابل با سطح مقطع مناسب، استفاده از تجهیزات حفاظتی، اتصال صحیح سیم ارت و رعایت ترتیب ترمینال‌ها، همگی در عملکرد صحیح موتور تاثیر مستقیم دارند. به همین دلیل، نصب برق پمپ آب خانگی باید بر اساس دفترچه راهنمای سازنده و مشخصات درج‌شده روی پلاک موتور انجام شود. پیش از شروع کار، بررسی کنید که ولتاژ برق ورودی با ولتاژ نامی پمپ یکسان باشد و تمامی تجهیزات از جمله فیوز، محافظ جان و کلید قطع‌کننده در وضعیت مناسبی قرار داشته باشند. همچنین بهتر است جعبه ترمینال موتور از نظر سلامت، وجود آثار سوختگی یا شل بودن اتصالات بررسی شود. بسیاری از خرابی‌های زودهنگام موتور ناشی از اتصالات ضعیف یا استفاده از کابل غیراستاندارد است، نه نقص خود پمپ. به ‌طور کلی، نصب برق پمپ آب تک فاز شامل مراحل زیر است:

• مرحله اول: قطع کامل برق مدار

ابتدا فیوز مربوط به مدار پمپ را از تابلو برق قطع کنید و با استفاده از فازمتر یا مولتی‌متر از نبود جریان الکتریکی مطمئن شوید. انجام هرگونه سیم‌کشی روی مدار برق‌دار خطر برق‌گرفتگی و آسیب به تجهیزات را به همراه دارد.

• مرحله دوم: باز کردن جعبه ترمینال موتور

درپوش جعبه ترمینال را بازکرده و وضعیت پیچ‌ها، ترمینال‌ها و سیم‌های داخلی را بررسی کنید. اگر آثار زنگ‌زدگی، سوختگی یا تغییر رنگ مشاهده شد، بهتر است قبل از راه‌اندازی، قطعات آسیب‌دیده تعویض شوند.

• مرحله سوم: شناسایی سیم‌های فاز، نول و ارت

با توجه به نقشه سیم‌بندی درج‌شده روی موتور، محل اتصال هر سیم را مشخص کنید. در اغلب پمپ‌های تک‌فاز، ترمینال‌های مربوط به فاز، نول و ارت به‌وضوح علامت‌گذاری شده‌اند.

• مرحله چهارم: اتصال کابل برق

کابل برق را از گلند مخصوص عبور دهید تا در برابر کشیدگی و نفوذ رطوبت محافظت شود. سپس سیم‌ها را با استفاده از وایرشو یا ترمینال مناسب به محل تعیین‌شده متصل کنید و از محکم‌بودن پیچ‌ها اطمینان حاصل کنید.

• مرحله پنجم: بررسی اتصالات

پیش از بستن درپوش، یک بار دیگر تمام اتصالات را کنترل کنید. هیچ رشته سیمی نباید بیرون از ترمینال باقی مانده باشد یا با سایر بخش‌ها تماس داشته باشد.

• مرحله ششم: راه‌اندازی و تست عملکرد

پس از وصل کردن برق، عملکرد پمپ را بررسی کنید. روشن شدن بدون تأخیر، صدای یکنواخت موتور و نبود جرقه یا بوی سوختگی، نشانه صحت سیم‌کشی است.

مراحل بستن سیم برق پمپ آب صنعتی

پمپ‌های صنعتی معمولا از موتورهای سه‌فاز استفاده می‌کنند و نسبت به مدل‌های خانگی، توان بالاتر و جریان مصرفی بیشتری دارند. در نتیجه سیم‌کشی آن‌ها نیازمند دقت بیشتری است و معمولا با استفاده از تجهیزات کنترلی مانند کنتاکتور، بی‌متال، کلید حرارتی و تابلو برق انجام می‌شود. در این تجهیزات، کوچک‌ترین اشتباه در ترتیب اتصال فازها یا انتخاب سطح مقطع کابل می‌تواند موجب افزایش جریان، کاهش راندمان، داغ شدن موتور یا حتی سوختن سیم‌پیچ شود. در پروژه‌های صنعتی، علاوه بر سیم‌کشی صحیح، تنظیم تجهیزات حفاظتی نیز اهمیت زیادی دارد. برای مثال، مقدار جریان بی‌متال باید متناسب با جریان نامی موتور تنظیم شود تا در صورت اضافه‌بار، مدار را به‌موقع قطع کند. همچنین بررسی جهت چرخش موتور پس از راه‌اندازی اولیه ضروری است؛ زیرا جابه‌جایی دو فاز باعث تغییر جهت دوران پروانه خواهد شد. مراحل کلی سیم‌کشی پمپ آب صنعتی عبارت‌اند از:

• قطع برق و ایمن‌سازی محیط کار: پیش از باز کردن تابلو برق یا جعبه ترمینال، تمامی کلیدهای اصلی باید قطع شوند و از نبود ولتاژ اطمینان حاصل شود.
• بررسی پلاک موتور: اطلاعاتی مانند ولتاژ، جریان نامی، توان، نحوه اتصال ستاره یا مثلث و کلاس عایقی روی پلاک درج شده است و باید مبنای اجرای سیم‌کشی قرار گیرد.
• اتصال سه فاز به ترمینال‌های موتور: سیم‌های سه فاز مطابق با نقشه کارخانه سازنده به ترمینال‌های U، V و W متصل می‌شوند. در صورت نیاز، جهت چرخش موتور بعد از راه‌اندازی بررسی و اصلاح می‌شود.
• اتصال سیم ارت: بدنه موتور باید به سیستم ارتینگ متصل باشد تا در صورت نشتی جریان، ایمنی افراد و تجهیزات حفظ شود.
• تنظیم تجهیزات حفاظتی: کلید حرارتی، بی‌متال و فیوزها باید متناسب با توان موتور تنظیم شوند تا از اضافه‌بار و اتصال کوتاه جلوگیری شود.
• آزمایش عملکرد: پس از راه‌اندازی، جریان مصرفی، صدای موتور، لرزش و دمای بدنه بررسی می‌شود تا از عملکرد صحیح سیستم اطمینان حاصل شود.

سیم‌کشی پمپ به سیستم‌های اتوماتیک

در اکثر ساختمان‌های مسکونی، روشن و خاموش‌شدن دستی پمپ دیگر روش مناسبی محسوب نمی‌شود. امروزه استفاده از تجهیزات کنترلی باعث شده است که پمپ تنها زمانی روشن شود که فشار آب کاهش پیدا کند و پس از رسیدن فشار به مقدار تنظیم‌شده، به‌صورت خودکار خاموش شود. این موضوع علاوه بر کاهش مصرف برق، از استهلاک موتور نیز جلوگیری می‌کند. دو روش متداول برای اتوماتیک کردن عملکرد پمپ، استفاده از کلید مکانیکی فشار (Pressure Switch) همراه با پنج‌راهی و استفاده از ست کنترل دیجیتال است. هر یک از این تجهیزات مزایا، محدودیت‌ها و نحوه سیم‌کشی مخصوص به خود را دارند و انتخاب آن‌ها به نوع سیستم آبرسانی، میزان مصرف آب و شرایط بهره‌برداری بستگی دارد.

طریقه بستن سیم برق اتوماتیک پمپ آب (کلید مکانیکی و پنج‌راهی)

در سیستم‌های دارای منبع تحت فشار، کلید اتوماتیک مکانیکی وظیفه کنترل روشن و خاموش‌شدن پمپ را بر عهده دارد. این کلید با استفاده از فشار آب داخل منبع عمل می‌کند و هنگام کاهش فشار، مدار را وصل کرده و موتور را روشن می‌کند. پس از رسیدن فشار به مقدار تنظیم‌شده نیز مدار را قطع می‌کند. برای درک طریقه بستن سیم برق اتوماتیک پمپ آب، باید بدانید که ابتدا برق ورودی از تابلو برق به ترمینال ورودی کلید اتوماتیک متصل می‌شود. سپس خروجی کلید به ترمینال موتورپمپ وصل خواهد شد. به‌این‌ترتیب، جریان برق ابتدا از کلید فشار عبور کرده و سپس وارد موتور می‌شود. سیم ارت نیز باید بدون عبور از کلید، مستقیماً به بدنه موتور متصل شود.

نصب برق اتومات پمپ آب خانگی (ست کنترل‌های دیجیتال)

در فرایند نصب برق پمپ آب پنتاکس خانگی، ست کنترل دیجیتال جایگزین مدرن‌تری برای کلید مکانیکی محسوب می‌شود و معمولا در ساختمان‌هایی استفاده می‌شود که نیازی به منبع تحت فشار ندارند. این دستگاه با استفاده از سنسور جریان و فشار، مصرف آب را تشخیص داده و پمپ را به‌صورت خودکار کنترل می‌کند. بسیاری از مدل‌ها همچنین دارای سیستم حفاظت در برابر خشک‌کار کردن پمپ هستند که در صورت قطع آب ورودی، از آسیب‌دیدن موتور جلوگیری می‌کند. در نصب برق اتومات پمپ آب خانگی برق ورودی ابتدا به ترمینال ورودی است کنترل متصل می‌شود و سپس خروجی دستگاه به موتورپمپ وصل خواهد شد. بیشتر ست کنترل‌ها دارای علائم مشخص برای ورودی و خروجی هستند و رعایت ترتیب اتصال اهمیت زیادی دارد. اگر می‌پرسید که سیم‌ کشی پمپ آب لوارا یا طریقه بستن سیم برق پمپ آب ابارا چگونه هستند؛ ممکن است محل ترمینال‌ها یا نحوه شماره‌گذاری آن‌ها تفاوت جزئی داشته باشد؛ بنابراین همیشه دفترچه راهنمای همان مدل را ملاک قرار دهید و از اجرای سیم‌کشی صرفاً بر اساس تجربه مدل‌های دیگر خودداری کنید.

آیا پمپ آب نیاز به محافظ برق دارد؟

یکی از پرسش‌های متداول کاربران این است که آیا پمپ آب نیاز به محافظ برق دارد و پاسخ این سوال در اغلب موارد مثبت است. موتور الکتریکی پمپ نسبت به نوسانات ولتاژ، افت شدید برق، افزایش ناگهانی ولتاژ و قطع و وصل مکرر جریان حساس است. این شرایط می‌تواند باعث افزایش دمای سیم‌پیچ، کاهش عمر خازن، آسیب‌دیدن کنتاکت‌های داخلی یا حتی سوختن کامل موتور شود. به همین دلیل، استفاده از تجهیزات حفاظتی مناسب یکی از ساده‌ترین و موثرترین راهکارها برای افزایش طول عمر پمپ محسوب می‌شود. محافظ برق با کنترل ولتاژ ورودی، در صورت خارج‌شدن ولتاژ از محدوده استاندارد، برق دستگاه را به طور موقت قطع می‌کند و پس از پایدار شدن شرایط، مجدداً مدار را وصل خواهد کرد.

این عملکرد به‌ویژه در مناطقی که نوسانات شبکه برق زیاد است یا قطع و وصل مکرر برق اتفاق می‌افتد، اهمیت بیشتری پیدا می‌کند. البته باید توجه داشت که محافظ برق جایگزین تجهیزات حفاظتی دیگر نیست. یک سیستم استاندارد برای پمپ آب معمولا شامل فیوز مینیاتوری، محافظ جان (RCD)، اتصال ارت، کلید حرارتی (در پمپ‌های صنعتی) و در صورت نیاز محافظ ولتاژ است. هر یک از این تجهیزات وظیفه مشخصی دارند و نبود هرکدام می‌تواند ایمنی سیستم را کاهش دهد.

جمع‌بندی

در این مطلب متوجه شدیم که نصب برق پمپ آب خانگی تنها به اتصال چند سیم محدود نمی‌شود، بلکه مجموعه‌ای از اصول فنی شامل انتخاب کابل مناسب، رعایت استانداردهای ایمنی، استفاده از تجهیزات حفاظتی و اجرای صحیح اتصالات را در بر می‌گیرد. چه قصد راه‌اندازی یک پمپ تک‌فاز خانگی را داشته باشید و چه یک پمپ سه‌فاز صنعتی، رعایت این اصول تاثیر مستقیمی بر عملکرد، ایمنی و طول عمر دستگاه خواهد داشت. در این مقاله با ابزارهای مورد نیاز، روش شناسایی سیم‌ها، مراحل سیم‌کشی پمپ‌های خانگی و صنعتی، نحوه اتصال سیستم‌های اتوماتیک و اهمیت استفاده از محافظ برق آشنا شدید.

اگرچه آشنایی با این موارد برای کاربران و تکنسین‌های تاسیسات ضروری است، اما در صورت نداشتن تجربه کافی، بهتر است اجرای سیم‌کشی را به افراد متخصص بسپارید تا از بروز خسارت‌های مالی و خطرات جانی جلوگیری شود. در زمان انتخاب پمپ، تجهیزات جانبی یا قطعات مورد نیاز نیز استفاده از محصولات استاندارد اهمیت زیادی دارد. مجموعه ویدفکتور با عرضه انواع پمپ‌ها و تجهیزات مرتبط، می‌تواند در انتخاب گزینه مناسب برای پروژه‌های خانگی و صنعتی راهنمایی مناسبی ارائه دهد.
