محاسبه بوستر پمپ آبرسانی؛ راهنمای تعیین هد و دبی

انتخاب بوستر پمپ آبرسانی تنها به خرید یک سیستم آبرسانی با توان بالا محدود نمی‌شود؛ زیرا اگر ظرفیت آن به‌درستی محاسبه نشود، ممکن است فشار آب در طبقات بالایی کاهش پیدا کند، مصرف برق افزایش یابد یا حتی تجهیزات سیستم آبرسانی در مدت کوتاهی دچار استهلاک شوند. به همین علت، قبل از انتخاب و خرید بوستر یا پمپ آب لئو باید محاسبه بوستر پمپ آبرسانی اناجم شود تا بدانید که ساختمان به چه میزان آب نیاز دارد و این آب باید با چه فشاری به دورترین نقطه شبکه لوله‌کشی برسد. در طراحی بوستر پمپ، دو پارامتر اصلی دبی (Flow Rate) و هد (Head) نقش تعیین‌کننده دارند. مهندسان تأسیسات با محاسبه این دو پارامتر، مناسب‌ترین بوستر پمپ را از نظر تعداد پمپ‌ها، توان موتور و ظرفیت عملکرد انتخاب می‌کنند. البته این محاسبات در پروژه‌های بزرگ ممکن است بسیار تخصصی باشد، اما آشنایی با اصول آن به شما کمک می‌کند در زمان خرید یا اجرای پروژه، انتخاب آگاهانه‌تری داشته باشید. در ادامه این مقاله، ابتدا با مفاهیم پایه آشنا می‌شویم و سپس به زبان ساده نحوه محاسبه دبی و هد بوستر پمپ را همراه با فرمول‌ها و مثال‌های کاربردی بررسی خواهیم کرد.

بوستر پمپ چیست و چرا محاسبه ظرفیت آن اهمیت دارد؟

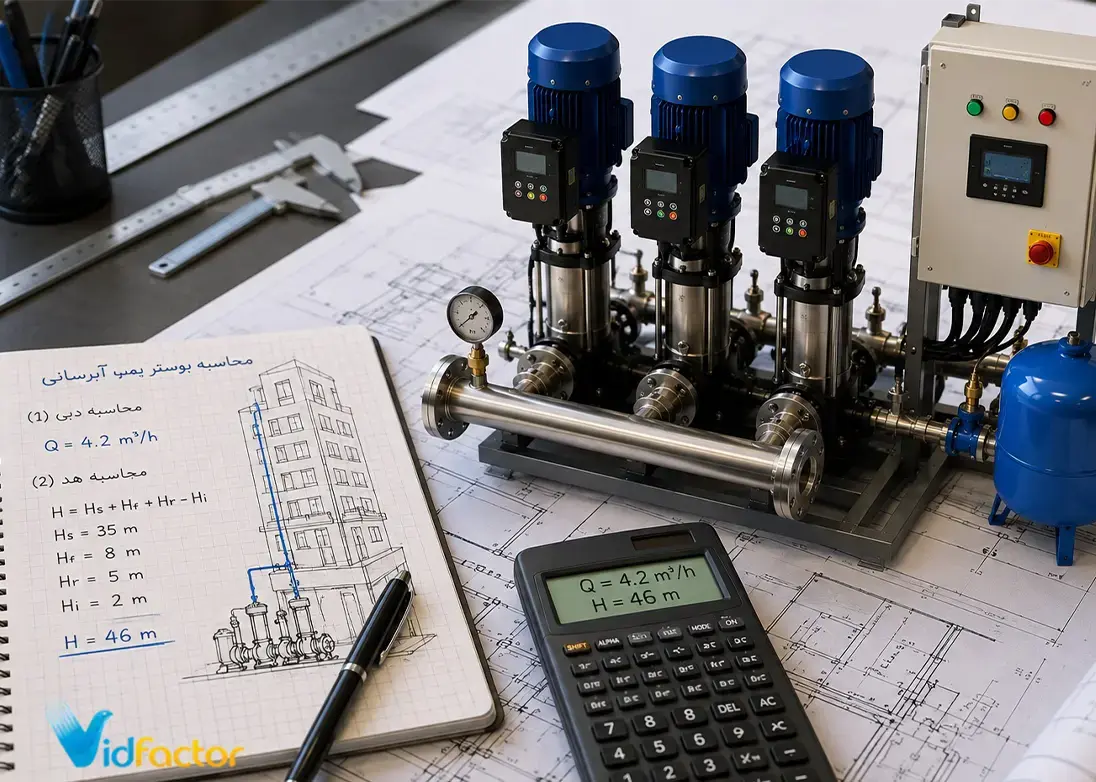

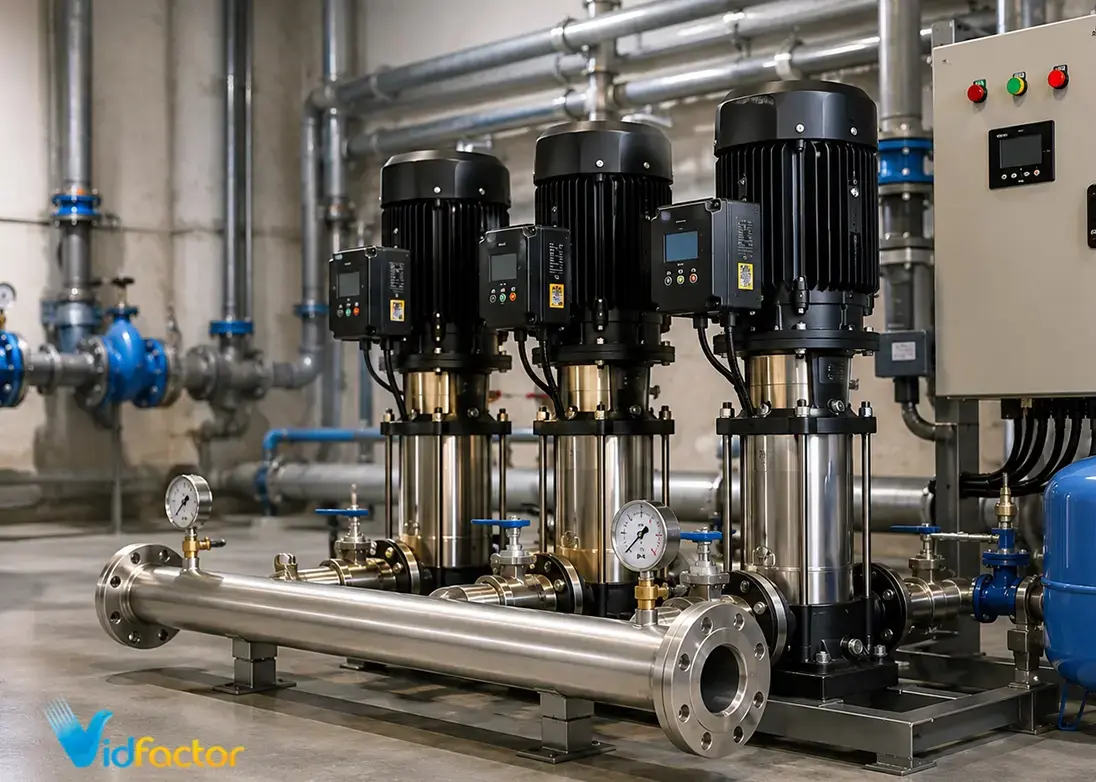

بوستر پمپ آبرسانی مجموعه‌ای از یک یا چند پمپ است که وظیفه دارد فشار آب را در شبکه لوله‌کشی ساختمان ثابت نگه دارد. برخلاف یک پمپ معمولی که به‌تنهایی کار می‌کند، بوستر پمپ با استفاده از چند پمپ، تابلو کنترل، سنسور فشار و سایر تجهیزات، میزان فشار آب را متناسب با مصرف ساختمان تنظیم می‌کند. به همین دلیل در ساختمان‌های چندطبقه، برج‌ها، مجتمع‌های مسکونی، مراکز تجاری، بیمارستان‌ها و کارخانه‌ها استفاده از بوستر پمپ و انجام محاسبه بوستر پمپ آبرسانی بسیار رایج است. برای مثال، تصور کنید در یک ساختمان ۱۰ طبقه تنها یک یا دو واحد در نیمه‌شب از آب استفاده می‌کنند. در این شرایط، سیستم تنها بخشی از ظرفیت خود را به کار می‌گیرد.

اما در ساعت‌های اوج مصرف، زمانی که چندین واحد به طور هم‌زمان شیر آب یا دوش را باز می‌کنند، بوستر پمپ به‌صورت خودکار پمپ‌های بیشتری را وارد مدار می‌کند تا فشار آب در تمام طبقات ثابت بماند. اما این عملکرد زمانی امکان‌پذیر است که ظرفیت بوستر پمپ به‌درستی محاسبه شده باشد. انتخاب یک سیستم کوچک‌تر از نیاز ساختمان باعث افت فشار و نرسیدن آب به طبقات بالایی می‌شود. از طرف دیگر، انتخاب بوستر پمپ بیش از حد بزرگ نیز هزینه خرید، مصرف انرژی و استهلاک تجهیزات را افزایش می‌دهد. به همین دلیل، قبل از انتخاب بوستر پمپ باید مشخص شود:

• ساختمان در زمان اوج مصرف به چه میزان آب نیاز دارد.
• آب باید تا چه ارتفاعی پمپاژ شود.
• در مسیر لوله‌کشی چه مقدار افت فشار وجود دارد.
• فشار موردنیاز در آخرین مصرف‌کننده چقدر است.

پاسخ این موارد از طریق محاسبه بوستر پمپ آبرسانی یعنی محاسبه دبی و هد به دست می‌آید که پایه اصلی انتخاب هر بوستر پمپ محسوب می‌شوند.

برای محاسبه بوستر پمپ چه اطلاعاتی نیاز داریم؟

محاسبه بوستر پمپ آبرسانی برخلاف تصور اغلب افراد، از خود پمپ شروع نمی‌شود؛ بلکه ابتدا باید مشخصات ساختمان و شبکه آبرسانی بررسی شود. هرچه اطلاعات اولیه دقیق‌تر باشد، انتخاب نهایی نیز عملکرد بهتر و مصرف انرژی کمتری خواهد داشت. مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:

پس از جمع‌آوری این اطلاعات، مهندس طراح دو پارامتر اصلی را محاسبه می‌کند:

۱. دبی (Flow Rate)

در محاسبه بوستر پمپ آبرسانی، دبی نشان می‌دهد در هر واحد زمان چه مقدار آب باید در اختیار ساختمان قرار گیرد. به‌عنوان‌مثال، اگر چندین واحد به طور هم‌زمان از شیر آب، دوش یا ماشین لباسشویی استفاده کنند، بوستر پمپ باید بتواند حجم کافی آب را بدون افت فشار تأمین کند. واحدهای متداول دبی عبارت‌اند از:

• لیتر بر دقیقه (L/min)
• لیتر بر ثانیه (L/s)
• مترمکعب بر ساعت (m³/h)

هرچه تعداد واحدها، ساکنان یا تجهیزات مصرف‌کننده آب بیشتر باشد، دبی موردنیاز نیز افزایش پیدا می‌کند.

۲. هد (Head)

هد نشان‌دهنده فشار یا توان لازم برای رساندن آب به دورترین و مرتفع‌ترین نقطه ساختمان در محاسبه بوستر پمپ آبرسانی است. در محاسبه هد، تنها ارتفاع ساختمان اهمیت ندارد، بلکه عوامل دیگری نیز در آن نقش دارند، از جمله:

• ارتفاع محل نصب بوستر پمپ تا آخرین مصرف‌کننده
• افت فشار ناشی از لوله‌ها و اتصالات
• حداقل فشار موردنیاز پشت شیرهای مصرف
• فشار آب ورودی به ساختمان

به همین دلیل ممکن است دو ساختمان با تعداد واحد یکسان، اما مسیر لوله‌کشی متفاوت، به هد و پمپ آب خانگی کاملا متفاوتی نیاز داشته باشند. در بخش بعدی مقاله، ابتدا نحوه محاسبه دبی بوستر پمپ را با روش‌های رایج مانند روش هانتر (SFU) و روش تقریبی بررسی می‌کنیم و سپس به سراغ محاسبه هد و انتخاب بوستر پمپ مناسب خواهیم رفت.

نحوه محاسبه دبی بوستر پمپ آبرسانی

اولین مرحله برای انتخاب و محاسبه بوستر پمپ آبرسانی، محاسبه دبی (Flow Rate) است. دبی نشان می‌دهد سیستم آبرسانی باید در یک بازه زمانی مشخص چه مقدار آب را در اختیار مصرف‌کنندگان قرار دهد. اگر دبی کمتر از نیاز واقعی ساختمان در نظر گرفته شود، هنگام استفاده هم‌زمان چند نفر از آب، فشار شبکه کاهش پیدا می‌کند. از طرف دیگر، درنظرگرفتن دبی بیش از حد نیز باعث انتخاب بوستر پمپ بزرگ‌تر، افزایش هزینه خرید و مصرف برق بیشتر خواهد شد. دبی معمولا با واحدهای لیتر بر ثانیه (L/s)، لیتر بر دقیقه (L/min) یا مترمکعب بر ساعت (m³/h) بیان می‌شود و مقدار آن به عواملی مانند تعداد واحدها، تعداد ساکنان، نوع کاربری ساختمان و تجهیزات مصرف‌کننده آب بستگی دارد. برای محاسبه دبی روش‌های مختلفی وجود دارد که در پروژه‌های ساختمانی بسته به نوع کاربری از آن‌ها استفاده می‌شود. رایج‌ترین این روش‌ها عبارت‌اند از:

• روش هانتر Hunter یا SFU
• روش استاندارد DIN 1988
• روش‌های تقریبی بر اساس تعداد واحد یا تعداد ساکنان

در پروژه‌های حرفه‌ای اغلب مهندسان از استانداردهای معتبر مانند هانتر یا DIN استفاده می‌کنند، اما برای برآورد اولیه ظرفیت بوستر پمپ، روش‌های ساده‌تر نیز می‌توانند دید مناسبی از نیاز ساختمان ارائه دهند.

محاسبه دبی با روش هانتر Hunter یا SFU

یکی از رایج‌ترین روش‌های محاسبه دبی در طراحی سیستم‌های آبرسانی، روش هانتر است. این روش در اغلب استانداردهای بین‌المللی و همچنین به‌عنوان یکی از روش‌های مرجع در طراحی تأسیسات ساختمانی شناخته می‌شود. مبنای این روش بسیار ساده است؛ به‌جای اینکه فرض شود تمام شیرآلات و تجهیزات به‌صورت هم‌زمان در حال مصرف آب هستند، برای هر وسیله بهداشتی یک واحد مصرف Supply Fixture Unit یا SFU در نظر گرفته می‌شود. سپس با جمع این واحدها و اعمال ضریب هم‌زمانی، دبی واقعی ساختمان محاسبه می‌شود. به بیان ساده، روش هانتر این واقعیت را در نظر می‌گیرد که احتمال استفاده هم‌زمان از تمام شیرآلات بسیار کم است؛ بنابراین نتیجه نهایی به واقعیت مصرف نزدیک‌تر خواهد بود. جدول زیر نمونه‌ای از مقادیر تقریبی SFU برای برخی تجهیزات پرکاربرد را نشان می‌دهد.

پس از محاسبه مجموع SFU، مقدار به دست آمده با درنظرگرفتن ضریب هم‌زمانی مصرف به دبی واقعی تبدیل می‌شود. به‌صورت ساده می‌توان رابطه زیر را در نظر گرفت:

دبی تقریبی = مجموع SFU × ضریب هم‌زمانی

در طراحی‌های حرفه‌ای، تبدیل SFU به دبی از طریق جداول یا نمودارهای استاندارد هانتر انجام می‌شود و صرفاً یک‌ضرب ساده نیست. بااین‌حال، رابطه بالا دید مناسبی از روند محاسبات به مخاطب می‌دهد. برای درک بهتر این مورد، فرض کنید یک واحد مسکونی دارای یک روشویی، یک دوش، یک سینک آشپزخانه، یک توالت ایرانی و یک ماشین لباسشویی باشد. طبق این موارد:

• روشویی: 0.5
• دوش: 1.5
• سینک: 1.5
• توالت ایرانی: 1
• ماشین لباسشویی: 1.5
• مجموع: 6

پس اگر این ساختمان ۱۰ واحد مشابه داشته باشد:

SFU کل = ۶ × ۱۰ = ۶۰

سپس با استفاده از جداول یا نمودار هانتر، دبی موردنیاز ساختمان استخراج می‌شود. در نتیجه مهندسان معمولا به‌جای جمع‌کردن مستقیم مصرف شیرآلات، از این روش استفاده می‌کنند تا ظرفیت بوستر پمپ استخری لئو بیش از اندازه یا کمتر از نیاز واقعی انتخاب نشود.

روش تقریبی محاسبه دبی بر اساس تعداد واحدها

در بسیاری از پروژه‌های کوچک یا هنگام برآورد اولیه، نیازی به انجام محاسبات کامل روش هانتر نیست. در این شرایط، مهندسان از روش‌های تقریبی استفاده می‌کنند تا ظرفیت اولیه بوستر پمپ را تخمین بزنند و سپس در صورت نیاز، محاسبات دقیق‌تر را انجام دهند. یکی از این روش‌ها بر اساس تعداد واحدهای ساختمان، تعداد ساکنان و ضریب هم‌زمانی مصرف انجام می‌شود. فرمول تقریبی آن به شکل زیر است:

Q = (A × B × T × f) ÷ 1000

که در آن:

Q: دبی موردنیاز (مترمکعب بر ساعت)

A: تعداد واحدهای ساختمان

B: میانگین تعداد ساکنان هر واحد

T: میانگین مصرف روزانه هر نفر (لیتر)

F: ضریب هم‌زمانی مصرف

فرض کنید یک مجتمع دارای مشخصات زیر باشد:

• ۲۰ واحد مسکونی
• میانگین ۴ نفر در هر واحد
• سرانه مصرف روزانه ۱۵۰ لیتر
• ضریب هم‌زمانی ۰٫۳۵

در این صورت خواهیم داشت:

Q = (20 × 4 × 150 × 0.35) ÷ 1000

Q = 4.2 مترمکعب بر ساعت

البته باید توجه کنید که این روش بیشتر برای برآورد اولیه کاربرد دارد و در پروژه‌های بزرگ معمولا از روش هانتر یا سایر استانداردهای طراحی در محاسبه بوستر پمپ آبرسانی استفاده می‌شود.

محاسبه هد بوستر پمپ؛ پمپ باید آب را تا چه ارتفاعی برساند؟

پس از تعیین دبی، نوبت به محاسبه هد بوستر پمپ می‌رسد. هد مشخص می‌کند بوستر پمپ باید با چه میزان فشار، آب را تا دورترین و مرتفع‌ترین نقطه ساختمان برساند. اگر هد کمتر از مقدار موردنیاز باشد، فشار آب در طبقات بالایی کاهش پیدا می‌کند و اگر بیش از حد انتخاب شود، علاوه بر افزایش هزینه خرید، مصرف برق و استهلاک تجهیزات نیز بیشتر خواهد شد. به طور ساده، هد مجموع انرژی موردنیاز برای غلبه بر ارتفاع ساختمان، افت فشار لوله‌ها و تأمین فشار مناسب در آخرین مصرف‌کننده است. فرمول کلی محاسبه هد در محاسبه بوستر پمپ آبرسانی به‌صورت زیر است:

▭(H_total=H_s+H_f+H_r-H_i )

که در آن:

Hs: ارتفاع عمودی از محل نصب بوستر پمپ تا بالاترین مصرف‌کننده

Hf: افت فشار ناشی از لوله‌ها، اتصالات، شیرآلات و زانویی‌ها

Hr: حداقل فشار موردنیاز در آخرین شیر مصرفی

Hi: فشار مثبت ورودی از مخزن یا شبکه (در صورت وجود)

اگر مخزن ذخیره آب بالاتر از بوستر پمپ قرار داشته باشد، فشار ایجادشده توسط مخزن از هد موردنیاز کسر می‌شود. اما اگر پمپ آب را از مخزنی هم‌سطح یا پایین‌تر مکش کند، این مقدار معمولاً صفر یا منفی در نظر گرفته می‌شود. برای مثال فرض کنید یک ساختمان دارای شرایط زیر باشد:

• ارتفاع ساختمان: ۳۵ متر
• افت فشار لوله‌کشی: ۸ متر
• حداقل فشار موردنیاز پشت آخرین شیر: ۵ متر
• مخزن ذخیره ۲ متر بالاتر از بوستر پمپ قرار گرفته است.

در این حالت:

H_total=35+8+5-2=46" متر"

بنابراین، بوستر پمپ باید بتواند حداقل ۴۶ متر هد تولید کند تا آب با فشار مناسب به بالاترین واحد ساختمان برسد.

بیشتر بخوانید: بوستر پمپ آبرسانی چیست و چگونه کار می‌کند؟

بعد از محاسبه هد و دبی، چگونه بوستر پمپ انتخاب می‌شود؟

وقتی مقدار دبی و هد مشخص شد، می‌توان از روی منحنی عملکرد (Performance Curve) پمپ‌ها، مدل مناسب را انتخاب کرد. در این نمودارها، نقطه‌ای که هد و دبی موردنیاز ساختمان در آن با منحنی عملکرد پمپ تلاقی پیدا می‌کند، بهترین گزینه برای انتخاب است. در بسیاری از پروژه‌ها نیز به‌جای استفاده از یک پمپ بزرگ، از دو یا چند پمپ به‌صورت موازی استفاده می‌شود تا:

• فشار آب یکنواخت‌تر باشد.
• مصرف برق کاهش پیدا کند.
• در صورت خرابی یکی از پمپ‌ها، سیستم همچنان به کار خود ادامه دهد.
• عمر مفید تجهیزات افزایش یابد.

به همین علت، بوستر پمپ‌های دور متغیر (اینورتردار) امروزه در بسیاری از ساختمان‌های مسکونی، تجاری و اداری به گزینه‌ای رایج تبدیل شده‌اند؛ زیرا با تغییر میزان مصرف آب، دور موتور را به‌صورت خودکار تنظیم می‌کنند و از روشن و خاموش‌شدن مداوم پمپ جلوگیری می‌کنند.

محاسبه بوستر پمپ آبرسانی؛ تضمینی برای خرید آگاهانه

محاسبه بوستر پمپ آبرسانی تنها به انتخاب یک پمپ بر اساس تعداد طبقات محدود نمی‌شود، بلکه باید دو پارامتر اصلی یعنی دبی و هد بادقت محاسبه شوند. برای برآورد دبی، روش‌هایی مانند هانتر (SFU) و استاندارد DIN 1988 کاربرد زیادی دارند و هد نیز با درنظرگرفتن ارتفاع ساختمان، افت فشار مسیر و فشار موردنیاز مصرف‌کننده محاسبه می‌شود. اگرچه انجام این محاسبات در پروژه‌های بزرگ بهتر است توسط مهندس تاسیسات انجام شود، اما آشنایی با اصول آن‌ها به شما کمک می‌کند هنگام خرید بوستر پمپ، ظرفیت مناسب را انتخاب کرده و از هزینه‌های اضافی یا افت فشار آب در آینده جلوگیری کنید. همچنین کارشناسان ویدفکتور می‌توانند با بررسی مشخصات ساختمان، در انتخاب بوستر پمپ متناسب با نیاز پروژه شما راهنمایی تخصصی ارائه دهند.

سوالات متداول در باره محاسبه بوستر پمپ آبرسانی

آیا محاسبه بوستر پمپ فقط بر اساس تعداد طبقات انجام می‌شود؟

خیر. تعداد طبقات تنها یکی از عوامل موثر است. برای انتخاب صحیح بوستر پمپ باید پارامترهایی مانند دبی موردنیاز، هد، تعداد واحدها، نوع کاربری ساختمان، تعداد مصرف‌کننده‌ها و افت فشار لوله‌کشی نیز در نظر گرفته شوند.

مهم‌ترین پارامترها در محاسبه بوستر پمپ آبرسانی چیست؟

دو پارامتر اصلی دبی (Flow Rate) و هد (Head) هستند. دبی نشان‌دهنده حجم آب موردنیاز ساختمان در واحد زمان است و هد مشخص می‌کند پمپ باید آب را با چه فشاری و تا چه ارتفاعی منتقل کند.

روش هانتر (SFU) چه کاربردی در محاسبه بوستر پمپ دارد؟

در روش هانتر، برای هر وسیله بهداشتی یک واحد مصرف (SFU) در نظر گرفته می‌شود. سپس با جمع این مقادیر و استفاده از جدول یا نمودار هانتر، دبی موردنیاز ساختمان محاسبه می‌شود. این روش یکی از رایج‌ترین روش‌های طراحی سیستم‌های آبرسانی است.

استاندارد DIN 1988 چه تفاوتی با روش هانتر دارد؟

استاندارد DIN 1988 نیز برای محاسبه دبی استفاده می‌شود، اما بر اساس دبی مصرفی تجهیزات و ضریب هم‌زمانی، مقدار مصرف واقعی را برآورد می‌کند. در بسیاری از پروژه‌ها، این روش نسبت به هانتر نتایج اقتصادی‌تر و واقع‌بینانه‌تری ارائه می‌دهد.

آیا می‌توان بوستر پمپ را بدون انجام محاسبات انتخاب کرد؟

برای ساختمان‌های کوچک ممکن است انتخاب بر اساس تجربه انجام شود، اما در ساختمان‌های چندطبقه، مجتمع‌های مسکونی، تجاری یا اداری، انجام محاسبات هد و دبی ضروری است.
