نصب همزمان ست کنترل و منبع انبساط

پمپ آب به‌تنهایی نمی‌تواند همیشه فشار آب پایدار و عملکرد مناسبی در ساختمان ایجاد کند. به همین دلیل در بیشتر سیستم‌های آبرسانی از تجهیزات کنترلی و ذخیره‌ای مانند ست کنترل و منبع انبساط یا مخزن تحت فشار استفاده می‌شود. هرکدام از این تجهیزات وظیفه متفاوتی دارند؛ ست کنترل وظیفه کنترل عملکرد پمپ بر اساس وضعیت جریان و فشار آب را بر عهده دارد و منبع انبساط با ذخیره مقدار مشخصی آب، به کاهش دفعات روشن و خاموش‌شدن پمپ و پایداری فشار کمک می‌کند. به همین دلیل، در برخی سیستم‌ها استفاده همزمان از این دو تجهیز می‌تواند عملکرد مجموعه را بهبود دهد. بااین‌حال، نصب همزمان ست کنترل و منبع انبساط باید باتوجه‌به نوع پمپ، فشار کاری سیستم، ظرفیت منبع و نحوه لوله‌کشی انجام شود. قراردادن این تجهیزات در موقعیت نامناسب یا تنظیم نادرست فشار می‌تواند باعث عملکرد نامنظم پمپ، افزایش استهلاک و حتی کاهش عمر تجهیزات شود. در ادامه، نحوه نصب هرکدام از این تجهیزات و اصول قرارگیری آن‌ها در یک سیستم مشترک را بررسی می‌کنیم.

ست کنترل چیست و چه نقشی در عملکرد پمپ آب دارد؟

ست کنترل یکی از تجهیزات اتوماسیون پمپ آب است که برای کنترل روشن و خاموش‌شدن پمپ مورداستفاده قرار می‌گیرد. این تجهیز معمولاً در مسیر خروجی پمپ نصب می‌شود و با تشخیص تغییرات جریان و فشار، وضعیت پمپ را کنترل می‌کند. زمانی که یکی از مصرف‌کننده‌ها در ساختمان باز می‌شود، جریان آب ایجاد شده و ست کنترل فرمان روشن‌شدن پمپ را صادر می‌کند. پس از بسته شدن شیرها و توقف جریان، پمپ نیز پس از رسیدن شرایط سیستم به وضعیت مناسب، خاموش می‌شود. استفاده از ست کنترل باعث می‌شود برای روشن و خاموش‌کردن پمپ به‌صورت دستی نیازی نباشد. این موضوع به‌خصوص در ساختمان‌های مسکونی و سیستم‌هایی که مصرف آب آن‌ها متغیر است، اهمیت زیادی دارد.

البته ست کنترل با منبع انبساط عملکرد یکسانی ندارند. ست کنترل بیشتر نقش کنترل و فرمان‌دهی به پمپ را بر عهده دارد، درحالی‌که منبع انبساط برای ذخیره آب تحت فشار و کاهش تعداد دفعات استارت پمپ استفاده می‌شود؛ بنابراین، اگر قرار است از هر دو تجهیز در یک سیستم استفاده شود، باید تفاوت عملکرد آن‌ها در طراحی و اجرای سیستم در نظر گرفته شود. نصب همزمان ست کنترل و منبع انبساط زمانی نتیجه مناسبی خواهد داشت که هر دو تجهیز متناسب با مشخصات پمپ و نیاز مصرف‌کننده انتخاب و به شکل صحیح در مدار قرار گرفته باشند.

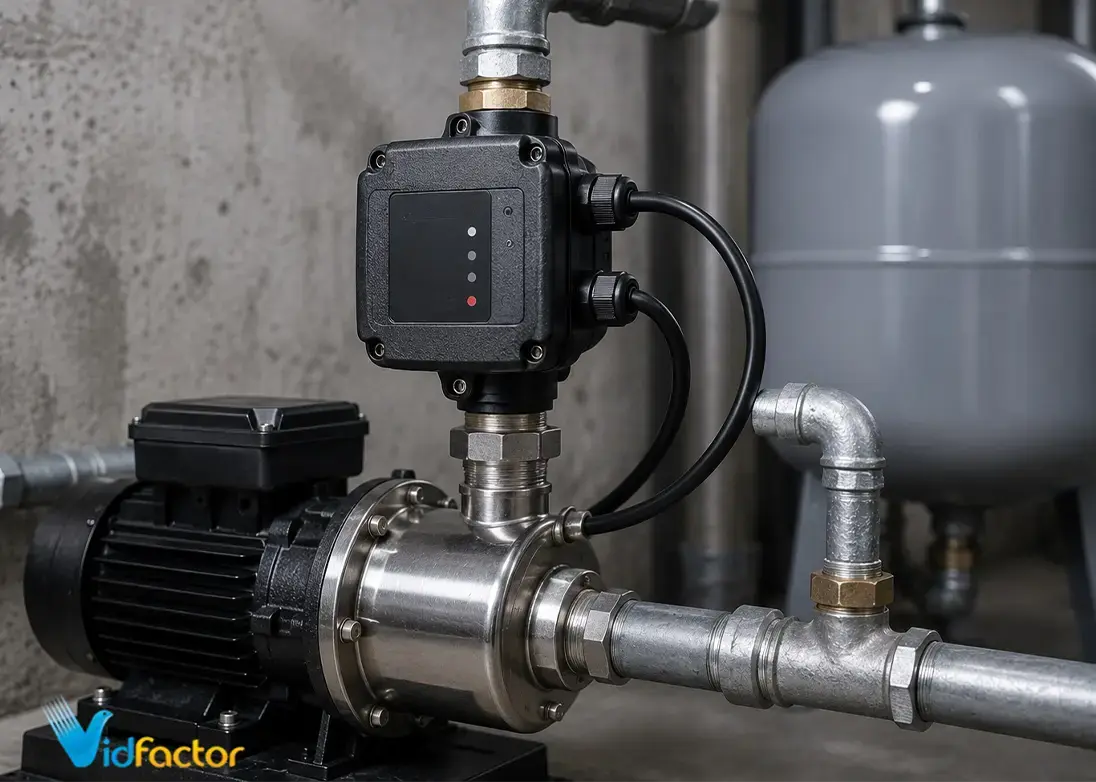

نحوه نصب ست کنترل روی پمپ آب

ست کنترل اغلب در مسیر خروجی پمپ و بعد از آن نصب می‌شود. در زمان نصب باید جهت جریان آب مشخص‌شده روی بدنه ست کنترل با جهت واقعی جریان در لوله یکسان باشد. اشتباه در این مرحله می‌تواند عملکرد تجهیز را مختل کند و مانع از کنترل صحیح پمپ شود. برای نصب، ابتدا پمپ باید در محل مناسب و روی سطحی پایدار قرار گرفته باشد. سپس خروجی پمپ به ورودی ست کنترل متصل می‌شود و خروجی ست کنترل نیز به مسیر لوله‌کشی ساختمان یا شبکه مصرف متصل خواهد شد. اتصالات باید کاملا آب‌بندی شوند تا نشتی در محل اتصال ایجاد نشود. یکی از نکات مهم، توجه به وضعیت نصب ست کنترل است. برخی مدل‌ها برای نصب در موقعیت مشخصی طراحی شده‌اند و باید مطابق دستورالعمل سازنده نصب شوند. همچنین قبل از راه‌اندازی باید مطمئن شد که پمپ آب به اندازه کافی آبگیری شده و هوا در مسیر مکش آن وجود ندارد. راه‌اندازی پمپ خشک می‌تواند به اجزای داخلی آن آسیب وارد کند. در سیستم‌هایی که قرار است منبع انبساط نیز در کنار ست کنترل استفاده شود، نباید صرفا بر اساس فضای موجود، محل نصب تجهیزات را تعیین کرد. ترتیب قرارگیری تجهیزات، مسیر جریان و فشار کاری سیستم باید از ابتدا در نظر گرفته شود تا عملکرد دو تجهیز با یکدیگر تداخل پیدا نکند.

نکات مهم هنگام نصب ست کنترل روی پمپ آب

برای اینکه ست کنترل بتواند عملکرد پمپ را به‌درستی کنترل کند، هنگام نصب باید به چند نکته فنی توجه شود:

• تناسب ست کنترل با پمپ: محدوده فشار و توان قابل پشتیبانی ست کنترل باید با مشخصات پمپ مطابقت داشته باشد.
• رعایت جهت جریان آب: فلش روی بدنه ست کنترل باید در جهت جریان آب قرار بگیرد تا تجهیز بتواند فشار و جریان را به‌درستی تشخیص دهد.
• آب‌بندی مناسب اتصالات: تمام اتصالات باید به‌درستی آب‌بندی شوند تا نشتی باعث افت فشار و عملکرد نامنظم سیستم نشود.
• آبگیری کامل پمپ: پیش از راه‌اندازی باید از پر بودن پمپ و نبود هوا در مسیر مکش اطمینان حاصل شود؛ کارکرد خشک می‌تواند به پمپ آسیب بزند.
• رعایت الزامات برق: اتصال الکتریکی ست کنترل باید متناسب با ولتاژ و مشخصات پمپ و با رعایت اصول ایمنی انجام شود.
• دسترسی مناسب برای سرویس: ست کنترل باید در محلی نصب شود که امکان بررسی، تعمیر و تعویض آن در آینده وجود داشته باشد.
• بررسی عملکرد پس از نصب: با باز و بسته کردن شیرهای مصرف باید روشن و خاموش‌شدن پمپ و عملکرد صحیح ست کنترل بررسی شود.

منبع انبساط چیست و چه کاربردی در سیستم پمپ آب دارد؟

منبع انبساط که در سیستم‌های پمپ آب خانگی با عنوان منبع تحت فشار نیز شناخته می‌شود، مخزنی است که برای ذخیره مقدار مشخصی آب تحت فشار در مدار استفاده می‌شود. ساختار این منابع معمولاً شامل یک مخزن و یک بخش هوایی یا گازی است که به ایجاد فشار مناسب در سیستم کمک می‌کند. زمانی که یک شیر آب برای مدت کوتاهی باز می‌شود، وجود آب ذخیره‌شده در منبع می‌تواند بخشی از نیاز مصرف‌کننده را بدون روشن‌شدن فوری پمپ تأمین کند. در نتیجه، تعداد دفعات استارت پمپ کاهش پیدا می‌کند. این مسئله اهمیت زیادی دارد، زیرا استارت‌های مکرر یکی از عوامل مؤثر در افزایش استهلاک موتور و تجهیزات الکتریکی پمپ هستند. البته عملکرد منبع انبساط به تنظیم صحیح فشار آن وابسته است. اگر فشار اولیه منبع مناسب نباشد یا حجم مخزن با میزان مصرف سیستم تناسب نداشته باشد، استفاده از آن نمی‌تواند نتیجه مطلوبی ایجاد کند. به همین دلیل، در نصب همزمان ست کنترل و منبع انبساط باید فشار منبع، فشار کاری پمپ و نحوه عملکرد ست کنترل با یکدیگر هماهنگ باشند.

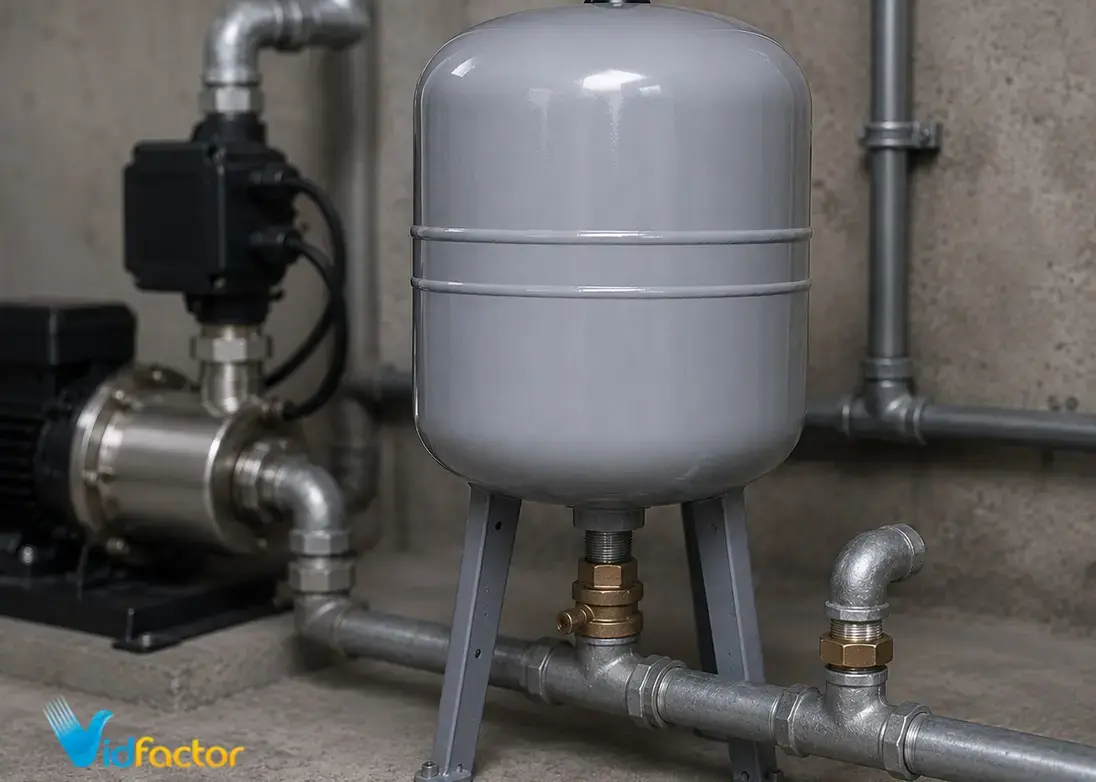

نحوه نصب منبع انبساط روی پمپ آب

برای نصب منبع انبساط ابتدا باید محل مناسبی در مدار آبرسانی در نظر گرفته شود. محل نصب باید به‌گونه‌ای باشد که دسترسی برای بررسی فشار، سرویس و تعویض احتمالی قطعات امکان‌پذیر باشد. همچنین پایه یا اتصالات منبع باید توان تحمل وزن آن را در حالت پر از آب داشته باشند. منبع از طریق اتصال مناسب به مدار لوله‌کشی متصل می‌شود و محل دقیق آن به طراحی سیستم و آرایش سایر تجهیزات بستگی دارد. در زمان نصب باید از واردشدن فشار یا نیروی اضافی به بدنه و اتصالات منبع جلوگیری شود. یکی از مهم‌ترین مراحل، تنظیم فشار اولیه منبع است. این فشار باید متناسب با فشار موردنیاز سیستم و مشخصات تجهیزات انتخاب شود. تنظیم نادرست می‌تواند باعث شود منبع خیلی زود خالی شود یا ظرفیت مفید آن به شکل محسوسی کاهش پیدا کند. همچنین قبل از راه‌اندازی باید اتصالات، شیرها و مسیر لوله‌کشی بررسی شوند. اگر هدف از نصب همزمان ست کنترل و منبع انبساط کاهش استارت‌های پمپ و ایجاد فشار پایدارتر باشد، صرفا اضافه‌کردن منبع به مدار کافی نیست و تنظیم صحیح آن نیز اهمیت دارد.

نکات مهم نصب منبع انبساط روی پمپ آب

نصب صحیح منبع انبساط فقط به اتصال آن به مدار محدود نمی‌شود و ظرفیت، فشار و شرایط نصب آن نیز باید متناسب با سیستم انتخاب شود:

• انتخاب حجم مناسب منبع: ظرفیت منبع باید با توان پمپ، میزان مصرف آب و فشار موردنیاز ساختمان متناسب باشد.
• تنظیم فشار اولیه: فشار هوای منبع باید مطابق مشخصات سازنده و شرایط کاری سیستم تنظیم شود تا منبع ظرفیت مفید مناسبی داشته باشد.
• بررسی سلامت تیوپ یا دیافراگم: خرابی بخش داخلی منبع می‌تواند باعث کاهش عملکرد آن و افزایش دفعات روشن‌شدن پمپ شود.
• آب‌بندی اتصالات: تمام اتصالات منبع باید به‌درستی آب‌بندی شوند تا نشتی یا افت فشار در مدار ایجاد نشود.
• استفاده از پایه و اتصالات مناسب: منبع باید روی پایه یا اتصالاتی نصب شود که وزن آن را در حالت پر از آب تحمل کنند.
• ایجاد دسترسی برای سرویس: محل نصب باید به‌گونه‌ای باشد که امکان بررسی فشار و سرویس منبع بدون باز کردن کل سیستم وجود داشته باشد.
• هماهنگی با ست کنترل: در صورت نصب همزمان ست کنترل و منبع انبساط، محل اتصال منبع باید به‌گونه‌ای انتخاب شود که عملکرد ست کنترل و تشخیص فشار و جریان آن مختل نشود.

نحوه قرارگیری ست کنترل و منبع تحت فشار در هنگام نصب

در نصب همزمان ست کنترل و منبع تحت فشار، ترتیب قرارگیری تجهیزات به طراحی سیستم، نوع ست کنترل و هدف از استفاده از منبع بستگی دارد. برخلاف تصور رایج، نمی‌توان برای همه پمپ‌ها یک آرایش ثابت را به‌عنوان بهترین روش معرفی کرد. مهم این است که مسیر جریان آب، محل تشخیص فشار و جریان توسط ست کنترل و نحوه ورود و خروج آب از منبع با یکدیگر سازگار باشند. در بیشتر سیستم‌ها، ست کنترل در خروجی پمپ قرار می‌گیرد و منبع تحت فشار نیز به مدار خروجی متصل می‌شود. اما محل دقیق اتصال منبع می‌تواند بر نحوه عملکرد سیستم تأثیر بگذارد. برای تعیین نحوه نصب منبع تحت فشار با ست کنترل باید محل تشخیص فشار و جریان، مسیر لوله‌کشی و مشخصات هر دو تجهیز بررسی شود. به همین دلیل، پیش از اجرای نصب همزمان ست کنترل و منبع انبساط باید دستورالعمل سازنده هر دو تجهیز بررسی شود.

نصب مخزن تحت فشار بعد از ست کنترل

در این آرایش، مسیر کلی سیستم به این شکل است که آب پس از خروج از پمپ لئو وارد ست کنترل شده و سپس به مسیر مصرف و منبع تحت فشار هدایت می‌شود. این روش می‌تواند در برخی سیستم‌ها قابل‌استفاده باشد، اما عملکرد آن به طراحی ست کنترل و نحوه تشخیص فشار و جریان توسط تجهیز وابسته است. نکته مهم این است که منبع نباید در محلی نصب شود که عملکرد سنسور یا مکانیزم تشخیص ست کنترل را مختل کند. اگر وجود منبع باعث شود ست کنترل تغییرات فشار یا جریان را به شکل متفاوتی تشخیص دهد، ممکن است پمپ با تأخیر روشن شود یا در شرایط نامناسب خاموش شود؛ بنابراین، نصب همزمان ست کنترل و منبع انبساط با قرارگیری منبع بعد از ست کنترل تنها زمانی توصیه می‌شود که این آرایش با مشخصات تجهیزات و دستورالعمل تولیدکننده سازگار باشد. در غیر این صورت، بهتر است محل اتصال منبع تغییر کند یا از تجهیزات کنترلی مناسب‌تر برای این ترکیب استفاده شود.

نصب مخزن تحت فشار قبل از ست کنترل

در این حالت، منبع تحت فشار در بخشی از مدار قرار می‌گیرد که پیش از محل تشخیص ست کنترل است. هدف از این آرایش می‌تواند فراهم‌کردن حجم مشخصی از آب تحت فشار و ایجاد شرایط مناسب‌تر برای کنترل پمپ باشد؛ بااین‌حال، نحوه اجرای آن باید دقیقاً با ساختار ست کنترل مورداستفاده هماهنگ شود. اگر منبع در مسیر یا نقطه‌ای نصب شود که باعث تغییر نامناسب فشار و جریان در محل سنجش ست کنترل شود، ممکن است کنترل پمپ با مشکل مواجه شود؛ بنابراین صرفا قراردادن منبع قبل از ست کنترل یا بعد از آن، بدون بررسی عملکرد تجهیز، روش استانداردی برای همه سیستم‌ها نیست.

راه‌اندازی پمپ آب با منبع انبساط و ست کنترل

پس از تکمیل لوله‌کشی و نصب تجهیزات، راه‌اندازی باید مرحله‌به‌مرحله انجام شود. در اولین مرحله، تمام اتصالات مکانیکی بررسی می‌شوند تا نشتی یا اتصال ناقص وجود نداشته باشد. سپس باید از آبگیری صحیح پمپ و نبود هوا در مسیر مکش اطمینان حاصل کرد. در مرحله بعد، فشار اولیه منبع انبساط بررسی و مطابق شرایط کاری سیستم تنظیم می‌شود. این کار باید زمانی انجام شود که روش اندازه‌گیری فشار و وضعیت منبع مطابق دستورالعمل سازنده باشد. فشار نامناسب منبع می‌تواند باعث کاهش ظرفیت مفید آن یا افزایش دفعات استارت پمپ شود. پس از بررسی منبع، سیستم برق و ست کنترل نیز کنترل می‌شود. با باز کردن یکی از شیرهای مصرف، باید جریان آب ایجاد شده و ست کنترل فرمان روشن‌شدن پمپ را صادر کند.

سپس با بستن شیر، شرایط خاموش‌شدن پمپ باید بررسی شود. در مرحله تست، بهتر است سیستم با میزان مصرف متفاوت آزمایش شود. برای مثال، باز کردن یک شیر با دبی کم و سپس افزایش مصرف می‌تواند عملکرد پمپ، ست کنترل و منبع را در شرایط مختلف مشخص کند. در نصب همزمان ست کنترل و منبع انبساط اگر پمپ به‌طور مداوم روشن و خاموش شود، فشار آب نوسان زیادی داشته باشد یا ست کنترل نتواند وضعیت مصرف را به‌درستی تشخیص دهد، باید محل نصب تجهیزات، تنظیم فشار منبع و سازگاری تجهیزات بررسی شود. ادامه کار سیستم در چنین شرایطی می‌تواند استهلاک پمپ را افزایش دهد.

مزایای نصب همزمان ست کنترل و منبع انبساط

اگر این دو تجهیز متناسب با مشخصات سیستم انتخاب و به‌درستی نصب شوند، می‌توانند عملکرد پمپ و شبکه آبرسانی را بهبود دهند. مهم‌ترین مزایای این ترکیب عبارت‌اند از:

• کاهش دفعات استارت پمپ: منبع انبساط مقداری آب تحت فشار ذخیره می‌کند و در مصرف‌های کوتاه، نیاز به روشن‌شدن فوری پمپ را کاهش می‌دهد.
• کاهش استهلاک پمپ: کمتر شدن تعداد دفعات روشن و خاموش‌شدن می‌تواند فشار واردشده به موتور و تجهیزات الکتریکی پمپ را کاهش دهد.
• پایداری بیشتر فشار آب: وجود آب ذخیره‌شده تحت فشار می‌تواند به کاهش نوسانات فشار، به‌خصوص در مصرف‌های کوتاه، کمک کند.
• عملکرد خودکار سیستم: ست کنترل فرآیند روشن و خاموش‌شدن پمپ را کنترل می‌کند و نیاز به دخالت دستی را کاهش می‌دهد.
• افزایش طول عمر تجهیزات: کاهش استارت‌های مکرر و عملکرد منظم‌تر سیستم می‌تواند در شرایط مناسب به افزایش عمر مفید پمپ و تجهیزات کمک کند.
• بهبود عملکرد سیستم آبرسانی: هماهنگی منبع و ست کنترل می‌تواند باعث شود سیستم در برابر تغییرات میزان مصرف، عملکرد پایدارتر و قابل‌اعتمادتری داشته باشد.
• کاهش دفعات استارت پمپ: استفاده همزمان ست کنترل و منبع تحت فشار می‌تواند در برخی سیستم‌های آبرسانی به کاهش دفعات استارت پمپ و پایداری بیشتر فشار آب کمک کند.

نصب همزمان ست کنترل و منبع انبساط؛ راهکاری برای عملکرد بهتر پمپ آب

ست کنترل و منبع انبساط دو وسیله با وظایف متفاوت هستند که می‌توانند در یک سیستم آبرسانی در کنار یکدیگر مورداستفاده قرار گیرند. ست کنترل وظیفه کنترل عملکرد پمپ بر اساس جریان و فشار آب را بر عهده دارد، درحالی‌که منبع انبساط با ذخیره آب تحت فشار می‌تواند دفعات روشن‌شدن پمپ را کاهش دهد. در نصب همزمان ست کنترل و منبع انبساط، مهم‌ترین مسئله انتخاب صحیح تجهیزات و تعیین محل مناسب اتصال آن‌هاست. قراردادن منبع قبل یا بعد از ست کنترل نمی‌تواند بدون توجه به نوع تجهیز و دستورالعمل سازنده به‌عنوان یک قاعده عمومی در نظر گرفته شود. فشار اولیه منبع، ظرفیت مخزن، مشخصات پمپ، نحوه لوله‌کشی و منطق عملکرد ست کنترل همگی باید در کنار یکدیگر بررسی شوند. اگر این موارد به‌درستی رعایت شوند، استفاده از منبع انبساط و ست کنترل می‌تواند به عملکرد پایدارتر سیستم، کاهش استارت‌های پمپ و کاهش استهلاک تجهیزات کمک کند.

سوالات متداول درباره نصب همزمان ست کنترل و منبع انبساط

آیا می‌توان ست کنترل و منبع انبساط را همزمان نصب کرد؟

بله در برخی سیستم‌های آبرسانی امکان استفاده همزمان از این دو تجهیز وجود دارد، اما نحوه نصب باید با مشخصات پمپ و نوع ست کنترل و منبع سازگار باشد.

منبع انبساط را قبل از ست کنترل نصب کنیم یا بعد از آن؟

پاسخ به این سوال به نوع ست کنترل و طراحی مدار بستگی دارد و نمی‌توان یک ترتیب ثابت را برای تمام سیستم‌ها توصیه کرد.

آیا منبع انبساط باعث کاهش استارت پمپ می‌شود؟

بله. منبع انبساط می‌تواند مقداری آب را تحت فشار ذخیره کند و در زمان مصرف‌های کوتاه، بدون نیاز به روشن‌شدن فوری پمپ آب موردنیاز را تامین کند. در نتیجه، تعداد دفعات روشن و خاموش‌شدن پمپ می‌تواند کاهش پیدا کند.

آیا استفاده همزمان از ست کنترل و منبع تحت فشار برای همه پمپ‌ها لازم است؟

خیر. انتخاب این تجهیزات به نوع پمپ، مشخصات سیستم، میزان مصرف آب و روش کنترل موردنیاز بستگی دارد.
