راهنمای انتخاب پمپ آب خانگی بر اساس طبقات و واحدها

برای انتخاب پمپ آب خانگی باید علاوه بر تعداد طبقات، تعداد واحدها، ارتفاع ساختمان، فشار آب ورودی و میزان مصرف هم‌زمان را در نظر گرفت. تعداد طبقات بیشتر معمولاً به هد بالاتر نیاز دارد، در حالی که افزایش تعداد واحدها باعث بیشتر شدن دبی موردنیاز می‌شود. به همین دلیل نمی‌توان گفت برای تمام ساختمان‌های چهارطبقه، پمپ ۱.۵ اسب مناسب است. دو پمپ با توان یکسان ممکن است از نظر هد و آبدهی عملکرد متفاوتی داشته باشند. انتخاب دقیق زمانی انجام می‌شود که هد و دبی موردنیاز ساختمان مشخص و با منحنی عملکرد پمپ مقایسه شوند. در این راهنما، معیارهای انتخاب پمپ، جدول پیشنهادی براساس طبقات و واحدها و نحوه محاسبه ظرفیت مناسب را بررسی می‌کنیم.

برای انتخاب پمپ آب خانگی چه اطلاعاتی لازم است؟

پیش از انتخاب مدل پمپ، باید چند مشخصه اصلی ساختمان را بدانید.

تعداد طبقات و ارتفاع ساختمان

هرچه اختلاف ارتفاع محل نصب پمپ آب خانگی تا بالاترین مصرف‌کننده بیشتر باشد، هد موردنیاز نیز افزایش پیدا می‌کند. برای محاسبه دقیق‌تر، باید ارتفاع واقعی را در نظر گرفت، نه صرفاً تعداد طبقات. برای مثال، ساختمانی که پمپ آن در زیرزمین نصب شده ممکن است نسبت به ساختمان مشابهی با پمپ همکف به هد بیشتری نیاز داشته باشد.

تعداد واحدها و مصرف هم‌زمان آب

تعداد واحدها روی دبی موردنیاز تأثیر دارد. یک ساختمان چهارطبقه با چهار واحد، معمولاً مصرف کمتری نسبت به ساختمان چهارطبقه با دوازده واحد دارد. تعداد ساکنان، حمام‌ها، سرویس‌های بهداشتی و تجهیزات مصرف‌کننده نیز مهم است. البته برای تعیین دبی نباید فرض کرد تمام شیرهای ساختمان هم‌زمان باز هستند؛ مصرف هم‌زمان باید براساس شرایط و ضریب هم‌زمانی مناسب برآورد شود.

فشار آب ورودی و محل نصب پمپ

فشار آب شهری، به‌ویژه در ساعات اوج مصرف، می‌تواند روی طراحی سیستم تأثیر بگذارد. همچنین باید مشخص شود پمپ از مخزن ذخیره تغذیه می‌شود یا شرایط دیگری برای تأمین آب دارد. محل قرارگیری پمپ و مخزن نیز روی ارتفاع استاتیک و شرایط مکش تأثیرگذار است.

هد و دبی؛ دو معیار اصلی انتخاب پمپ آب

مهم‌ترین مرحله در نحوه انتخاب پمپ آب خانگی تعیین هد و دبی موردنیاز است.

هد پمپ آب چیست؟

هد نشان‌دهنده انرژی موردنیاز برای انتقال آب در سیستم است و معمولاً با واحد متر ستون آب بیان می‌شود. برای انتخاب پمپ باید سه عامل را در نظر گرفت:

هد موردنیاز = ارتفاع استاتیک + هد معادل فشار موردنیاز در بالاترین مصرف‌کننده + افت فشار مسیر

ارتفاع استاتیک اختلاف ارتفاع میان سطح آب منبع مکش و بالاترین مصرف‌کننده است. فشار باقی‌مانده در شیر یا دوش نیز باید کافی باشد. علاوه بر این، عبور آب از لوله‌ها، شیرآلات و اتصالات باعث افت فشار می‌شود.

به‌صورت تقریبی، هر ۱۰ متر ستون آب معادل یک بار فشار است. بنابراین اگر در بالاترین نقطه به ۲ بار فشار نیاز داشته باشیم، باید حدود ۲۰ متر هد برای تأمین این فشار در نظر بگیریم؛ علاوه بر ارتفاع و افت فشار مسیر.

دبی پمپ آب چیست؟

دبی مقدار آبی است که پمپ در واحد زمان جابه‌جا می‌کند و معمولاً برحسب لیتر بر دقیقه یا مترمکعب بر ساعت بیان می‌شود. در ساختمان‌های مسکونی، دبی موردنیاز به تعداد واحدها، مصرف‌کننده‌ها و میزان استفاده هم‌زمان از آب بستگی دارد. برای مثال، یک ساختمان سه‌طبقه با شش واحد معمولاً به دبی بیشتری نسبت به یک ساختمان سه‌طبقه سه‌واحدی نیاز دارد، حتی اگر ارتفاع آن‌ها یکسان باشد.

تفاوت هد ماکزیمم و هد کاری پمپ

یکی از اشتباهات رایج هنگام خرید، انتخاب پمپ فقط براساس عدد Max Head است. حداکثر هد معمولاً در دبی صفر یا نزدیک صفر به دست می‌آید؛ در حالی که ساختمان هنگام مصرف آب به هد و دبی به‌صورت هم‌زمان نیاز دارد.

برای مثال، اگر ساختمان به ۴۰ متر هد در دبی ۳ مترمکعب بر ساعت نیاز داشته باشد، پمپی با حداکثر هد ۴۵ متر الزاماً مناسب نیست. باید منحنی عملکرد آن را بررسی کرد تا مشخص شود در دبی موردنظر چه مقدار هد ایجاد می‌کند.

ملاک انتخاب، نقطه کار پمپ است؛ یعنی ترکیب هد و دبی موردنیاز ساختمان.

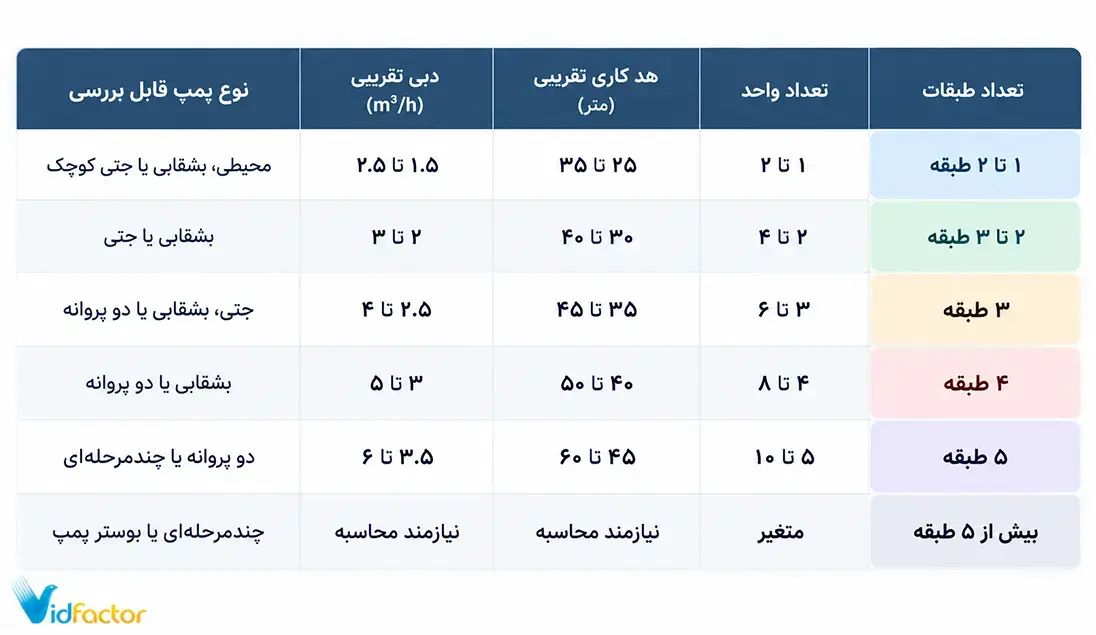

جدول انتخاب پمپ آب خانگی بر اساس طبقات و واحدها

برای انتخاب پمپ آب خانگی بر اساس تعداد طبقات و واحدها می‌توان از جدول زیر به‌عنوان راهنمای اولیه استفاده کرد. این جدول محدوده تقریبی هد و دبی موردنیاز ساختمان را نشان می‌دهد و به محدود کردن گزینه‌ها کمک می‌کند.

• توجه: مقادیر جدول تخمینی هستند و برای انتخاب قطعی پمپ نباید مستقیماً به آن‌ها استناد کرد. ارتفاع واقعی ساختمان، فشار مطلوب در طبقه آخر، شرایط مکش، افت فشار لوله‌کشی و مصرف هم‌زمان می‌توانند نتیجه را تغییر دهند. مدل نهایی باید براساس منحنی عملکرد پمپ انتخاب شود.

انتخاب پمپ آب برای ساختمان ۱ و ۲ طبقه

در ساختمان‌های کم‌ارتفاع معمولاً نیاز به هد کمتری وجود دارد؛ بنابراین پمپ‌های خانگی کوچک و متوسط می‌توانند گزینه مناسبی باشند.

پمپ آب برای ساختمان ۱ طبقه

برای یک خانه یک‌طبقه با مصرف محدود، پمپ‌های محیطی نیم‌اسب یا برخی مدل‌های بشقابی و جتی کوچک قابل بررسی هستند. البته اگر ساختمان چند حمام، مسیر لوله‌کشی طولانی یا مصرف هم‌زمان بالایی داشته باشد، ممکن است به پمپی با دبی بیشتری نیاز باشد.

پمپ آب برای ساختمان ۲ طبقه

برای ساختمان دوطبقه با تعداد واحد محدود، برخی پمپ‌های یک اسب جتی یا بشقابی می‌توانند گزینه مناسبی باشند. در انتخاب نهایی باید مشخص شود پمپ در بالاترین مصرف‌کننده فشار کافی ایجاد می‌کند و هنگام مصرف هم‌زمان نیز دبی موردنیاز را تأمین می‌کند.

انتخاب پمپ آب برای ساختمان ۳ طبقه

در ساختمان سه‌طبقه، تعداد واحدها نقش مهمی در انتخاب ظرفیت پمپ دارد.

ساختمان ۳ طبقه تک‌واحدی

اگر در هر طبقه یک واحد وجود داشته باشد، ساختمان مجموعاً سه واحد دارد. در بسیاری از شرایط متداول، برخی پمپ‌های یک اسب بشقابی یا جتی می‌توانند گزینه اولیه باشند؛ البته به شرط آنکه در هد موردنیاز، دبی کافی تأمین کنند.

ساختمان ۳ طبقه با ۲ واحد در هر طبقه

در ساختمان سه‌طبقه شش‌واحدی، دبی موردنیاز بیشتر است. بنابراین ممکن است پمپ یک اسب از نظر هد مناسب باشد، اما هنگام مصرف هم‌زمان نتواند آب کافی تأمین کند. در این شرایط باید پمپ‌هایی با دبی بالاتر، از جمله بعضی مدل‌های دو پروانه، بررسی شوند. برای ساختمان‌های سه‌طبقه با تعداد واحد بیشتر نیز انتخاب باید براساس محاسبه دبی هم‌زمان انجام شود.

انتخاب پمپ آب برای ساختمان ۴ طبقه

در ساختمان چهارطبقه، علاوه بر افزایش ارتفاع، باید فشار مناسب در طبقه آخر حفظ شود.

ساختمان ۴ طبقه تک‌واحدی

برای ساختمان چهارطبقه با چهار واحد، بسته به ارتفاع واقعی و شرایط لوله‌کشی، برخی پمپ‌های بشقابی، جتی یا دو پروانه قابل بررسی هستند. ملاک انتخاب، تأمین هد و دبی در نقطه کار ساختمان است.

ساختمان ۴ طبقه ۸ واحدی

در ساختمان چهارطبقه با دو واحد در هر طبقه، پمپ باید علاوه بر تأمین فشار مناسب در طبقه چهارم، دبی کافی برای هشت واحد را نیز فراهم کند. در چنین شرایطی برخی پمپ‌های دو پروانه می‌توانند گزینه مناسبی باشند. با این حال نمی‌توان صرفاً براساس توان ۱.۵ یا ۲ اسب تصمیم گرفت؛ زیرا مدل‌های مختلف با توان یکسان ممکن است منحنی عملکرد متفاوتی داشته باشند. اگر تعداد واحدها بیشتر باشد یا تغییرات مصرف زیاد باشد، بررسی سیستم بوستر پمپ نیز منطقی است.

انتخاب پمپ آب برای ساختمان ۵ طبقه

در ساختمان پنج‌طبقه، انتخاب پمپ باید با توجه بیشتری به هد کاری و دبی موردنیاز انجام شود.

ساختمان ۵ طبقه ۵ واحدی

اگر در هر طبقه یک واحد وجود داشته باشد، برخی پمپ‌های دو پروانه یا چندمرحله‌ای می‌توانند گزینه قابل بررسی باشند. انتخاب نهایی به ارتفاع واقعی، فشار مطلوب و منحنی عملکرد پمپ بستگی دارد.

ساختمان ۵ طبقه ۱۰ واحدی

در ساختمان پنج‌طبقه با دو واحد در هر طبقه، علاوه بر هد نسبتاً بالا، دبی بیشتری نیز موردنیاز است. در این شرایط ممکن است پمپ‌های دو پروانه، چندمرحله‌ای یا سیستم بوستر پمپ مورد بررسی قرار گیرند. انتخاب بین این گزینه‌ها به مقدار مصرف هم‌زمان و شرایط بهره‌برداری بستگی دارد.

پمپ نیم، یک، ۱.۵ و ۲ اسب برای چند طبقه مناسب است؟

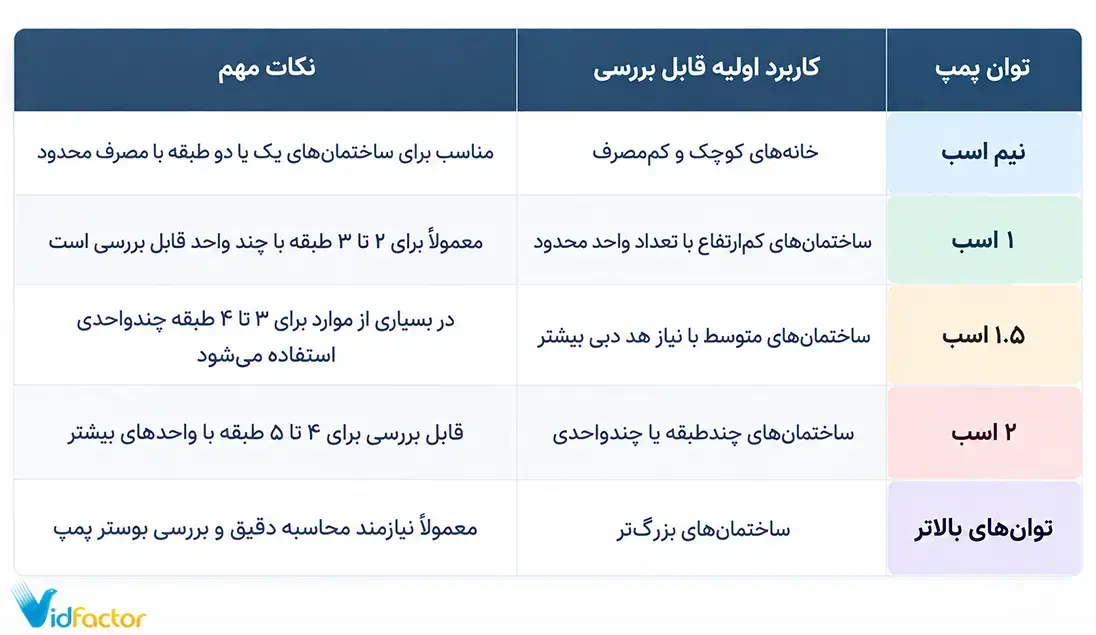

توان موتور یکی از معیارهای انتخاب پمپ آب است، اما به‌تنهایی مشخص نمی‌کند پمپ برای چند طبقه مناسب خواهد بود. برای مثال، دو پمپ یک اسب جتی و بشقابی ممکن است از نظر هد و دبی عملکرد متفاوتی داشته باشند. جدول زیر کاربرد تقریبی پمپ‌ها را براساس توان نشان می‌دهد:

بیشتر بخوانید: تفاوت پمپ آب نیم اسب و یک اسب چیست؟

پمپ نیم اسب برای چند طبقه است؟

پمپ نیم اسب معمولاً برای خانه‌های کوچک، ویلاهای کم‌ارتفاع یا ساختمان‌هایی با مصرف محدود قابل بررسی است. با افزایش تعداد طبقات یا مصرف هم‌زمان، ممکن است ظرفیت آن کافی نباشد.

پمپ یک اسب برای چند طبقه است؟

برخی پمپ‌های یک اسب جتی یا بشقابی برای ساختمان‌های دو تا سه طبقه با تعداد واحد محدود مناسب هستند. البته ظرفیت واقعی به نوع پمپ، هد کاری و میزان مصرف ساختمان بستگی دارد.

پمپ ۱.۵ اسب برای چند طبقه است؟

پمپ‌های ۱.۵ اسب، به‌ویژه بعضی مدل‌های دو پروانه، می‌توانند برای ساختمان‌های متوسط با نیاز فشار بیشتر بررسی شوند. با این حال نمی‌توان گفت هر پمپ ۱.۵ اسب الزاماً برای چهار طبقه مناسب است.

پمپ ۲ اسب برای چند طبقه است؟

برخی پمپ‌های دو اسب برای ساختمان‌های چهار یا پنج‌طبقه چندواحدی قابل بررسی هستند. اگر تعداد واحدها زیاد باشد، ممکن است استفاده از بوستر پمپ به‌جای یک پمپ منفرد مناسب‌تر باشد.

پمپ جتی، بشقابی، محیطی یا دو پروانه؛ کدام مناسب‌تر است؟

نوع پمپ نیز در کنار توان موتور اهمیت دارد. هرکدام از این پمپ‌ها ویژگی‌های هیدرولیکی متفاوتی دارند و برای شرایط مشخصی مناسب‌تر هستند.

پمپ محیطی

پمپ محیطی معمولاً در توان‌های پایین می‌تواند هد قابل توجهی ایجاد کند، اما دبی آن نسبت به بسیاری از پمپ‌های سانتریفیوژ محدودتر است. به همین دلیل بیشتر برای ساختمان‌های کوچک با مصرف محدود قابل بررسی است.

پمپ بشقابی

پمپ‌های بشقابی از انواع رایج پمپ‌های سانتریفیوژ خانگی هستند و در بسیاری از سیستم‌های افزایش فشار آب استفاده می‌شوند. این پمپ‌ها بسته به مدل می‌توانند ترکیب مناسبی از هد و دبی ارائه دهند. بعضی مدل‌های بشقابی نیز نسبت به پمپ‌های جتی صدای کمتری دارند.

پمپ جتی

پمپ جتی در کاربردهایی که شرایط مکش اهمیت دارد، گزینه قابل بررسی است. این پمپ‌ها در ساختمان‌های مسکونی کاربرد زیادی دارند، اما بعضی مدل‌های آن‌ها نسبت به پمپ‌های بشقابی صدای بیشتری تولید می‌کنند.

پمپ دو پروانه

پمپ‌های دو پروانه در بسیاری از مدل‌ها می‌توانند هد و دبی مناسبی برای ساختمان‌های چندطبقه فراهم کنند. به همین دلیل برای ساختمان‌های چهار یا پنج‌طبقه با چند واحد در هر طبقه، از گزینه‌های قابل بررسی هستند. با این حال، نوع پمپ به‌تنهایی تعیین‌کننده نیست و انتخاب نهایی باید براساس منحنی عملکرد مدل موردنظر انجام شود.

بیشتر بخوانید: تفاوت پمپ آب محیطی و بشقابی چیست؟

چه زمانی به بوستر پمپ نیاز داریم؟

در ساختمان‌های پرواحد، میزان مصرف آب در طول روز تغییر زیادی دارد. ممکن است در ساعات کم‌مصرف فقط یک شیر باز باشد، اما در ساعات اوج چندین واحد هم‌زمان آب مصرف کنند. در چنین شرایطی، استفاده از یک پمپ بزرگ منفرد همیشه بهترین انتخاب نیست.

بوستر پمپ مجموعه‌ای از دو یا چند پمپ و تجهیزات کنترلی است که می‌تواند با توجه به میزان مصرف، تعداد پمپ‌های فعال یا سرعت آن‌ها را تنظیم کند. استفاده از بوستر پمپ به‌ویژه زمانی ارزش بررسی دارد که تعداد واحدها زیاد باشد، مصرف آب تغییرات قابل توجهی داشته باشد یا حفظ فشار پایدار اهمیت بیشتری پیدا کند.

مخزن ذخیره و منبع تحت فشار چه تفاوتی دارند؟

در سیستم آبرسانی ساختمان، مخزن ذخیره آب و منبع تحت فشار دو وظیفه متفاوت دارند. مخزن ذخیره آب برای نگهداری آب استفاده می‌شود. در سیستم‌های متداول، آب ابتدا وارد مخزن می‌شود و پمپ آب موردنیاز ساختمان را از آن تأمین می‌کند. منبع تحت فشار مقداری آب را تحت فشار ذخیره می‌کند تا در مصارف کوچک، پمپ مجبور نباشد با هر بار باز شدن شیر فوراً روشن شود. این موضوع به کاهش تعداد استارت‌های موتور کمک می‌کند. حجم هر دو تجهیز باید براساس شرایط مصرف و طراحی سیستم تعیین شود.

مثال عملی انتخاب پمپ آب برای ساختمان ۴ طبقه ۸ واحدی

برای درک بهتر نحوه انتخاب پمپ آب خانگی، یک ساختمان فرضی چهارطبقه با دو واحد در هر طبقه را در نظر بگیرید. فرض می‌کنیم پمپ از مخزن ذخیره آب تغذیه می‌شود.

• مرحله اول: تعیین ارتفاع استاتیک

فرض کنیم اختلاف ارتفاع سطح آب مخزن تا بالاترین مصرف‌کننده حدود ۱۵ متر باشد.

ارتفاع استاتیک = ۱۵ متر

• مرحله دوم: تعیین فشار موردنیاز

اگر فشار موردنیاز در بالاترین نقطه مصرف را حدود ۲ بار در نظر بگیریم، تقریباً به ۲۰ متر هد برای تأمین این فشار نیاز داریم.

• مرحله سوم: محاسبه افت فشار مسیر

فرض کنیم افت فشار لوله‌ها و اتصالات در دبی طراحی برابر با ۵ متر باشد.

در این صورت هد موردنیاز برابر است با:

H = 15 + 20 + 5 = 40

• مرحله چهارم: تعیین دبی ساختمان

فرض کنیم براساس تعداد مصرف‌کننده‌ها و ضریب هم‌زمانی، دبی طراحی ساختمان ۴ مترمکعب بر ساعت محاسبه شده باشد.

بنابراین نقطه کار موردنیاز عبارت است از:

دبی موردنیاز (Q) = 4 m³/h

هد موردنیاز (H) = 40 m

• مرحله پنجم: انتخاب پمپ از روی منحنی عملکرد

حالا باید پمپی انتخاب شود که در دبی ۴ مترمکعب بر ساعت بتواند حدود ۴۰ متر هد ایجاد کند. برای مثال، اگر حداکثر هد یک پمپ ۵۰ متر باشد، اما در دبی موردنظر فقط ۳۰ متر هد تولید کند، برای این ساختمان مناسب نخواهد بود. این مثال نشان می‌دهد چرا انتخاب پمپ صرفاً براساس تعداد طبقات یا اسب بخار کافی نیست. اعداد این مثال فرضی هستند و برای طراحی واقعی باید شرایط ساختمان محاسبه شود.

جمع‌بندی؛ برای ساختمان من چه پمپی مناسب است؟

برای انتخاب پمپ آب خانگی ابتدا باید هد و دبی موردنیاز ساختمان مشخص شود. تعداد طبقات و ارتفاع ساختمان بیشتر روی هد تأثیر دارند، در حالی که تعداد واحدها و مصرف هم‌زمان، دبی موردنیاز را تعیین می‌کنند. پس از محاسبه این دو پارامتر، باید منحنی عملکرد پمپ بررسی شود تا مدلی انتخاب شود که بتواند در نقطه کار ساختمان، فشار و آبدهی کافی تأمین کند. جدول انتخاب پمپ آب خانگی برای محدود کردن گزینه‌ها مفید است، اما جای محاسبه دقیق را نمی‌گیرد. در ساختمان‌های بزرگ و پرواحد نیز ممکن است استفاده از بوستر پمپ مناسب‌تر از یک پمپ منفرد باشد.

سوالات متداول درباره انتخاب پمپ آب خانگی

برای ساختمان ۳ طبقه چه پمپی مناسب است؟

برای ساختمان سه‌طبقه با تعداد واحد محدود، برخی پمپ‌های یک اسب جتی یا بشقابی قابل بررسی هستند. اگر تعداد واحدها بیشتر باشد، ممکن است به دبی بالاتر یا پمپ دو پروانه نیاز باشد.

برای ساختمان ۴ طبقه ۸ واحدی چه پمپی مناسب است؟

برخی مدل‌های دو پروانه می‌توانند گزینه مناسبی باشند، اما انتخاب نهایی باید براساس هد و دبی محاسبه‌شده انجام شود. در بعضی شرایط، بوستر پمپ نیز قابل بررسی است.

پمپ یک اسب برای چند طبقه مناسب است؟

بعضی پمپ‌های یک اسب برای ساختمان‌های دو تا سه طبقه با تعداد واحد محدود مناسب هستند، اما تعداد طبقات ثابت و قطعی برای همه مدل‌ها وجود ندارد.

پمپ جتی بهتر است یا بشقابی؟

به شرایط مکش، هد و دبی موردنیاز و میزان صدای قابل قبول بستگی دارد. هیچ‌کدام برای تمام ساختمان‌ها انتخاب بهتری نیستند.

آیا پمپ قوی‌تر فشار آب را بهتر می‌کند؟

الزاماً خیر. پمپ باید متناسب با نیاز ساختمان انتخاب شود. انتخاب پمپ بیش از حد بزرگ می‌تواند فشار غیرضروری ایجاد کند و عملکرد سیستم را از حالت مناسب خارج کند.
