نحوه انتخاب فن هواکش

انتخاب هواکش مناسب فقط به اندازه دستگاه یا قدرت موتور آن بستگی ندارد. هواکش باید بتواند حجم مورد نیاز هوا را با توجه به شرایط محیط و مقاومت مسیر جابه‌جا کند. نوع کاربری، میزان هوادهی، فشار استاتیک، طول و قطر کانال، میزان صدا و شرایط نصب از عواملی هستند که در انتخاب هواکش باید در نظر گرفته شوند. به همین دلیل ممکن است یک هواکش برای فضای بدون کانال عملکرد مناسبی داشته باشد، اما همان دستگاه در سیستمی با کانال طولانی و چندین زانویی نتواند جریان هوای مورد نیاز را تأمین کند. همچنین انتخاب هواکشی با ظرفیت بسیار بیشتر از نیاز نیز همیشه راه‌حل مناسبی نیست و می‌تواند باعث افزایش صدا، مصرف انرژی و هزینه اولیه شود. در این راهنما مهم‌ترین معیارهای انتخاب هواکش مناسب را بررسی می‌کنیم تا بتوانید براساس شرایط واقعی سیستم، گزینه مناسب‌تری انتخاب کنید.

برای انتخاب هواکش مناسب چه عواملی را باید بررسی کنیم؟

پیش از انتخاب مدل یا ظرفیت هواکش، بهتر است اطلاعات اصلی سیستم مشخص باشد. مهم‌ترین موارد عبارت‌اند از:

- نوع و کاربری فضای مورد نظر

- حجم یا ابعاد محیط

- مقدار هوای مورد نیاز

- نوع هواکش

- وجود یا نبود کانال

- طول، قطر و شکل مسیر کانال

- میزان مقاومت یا فشار استاتیک سیستم

- شرایط دما، رطوبت و آلودگی محیط

- میزان صدای قابل قبول

- محل و نحوه نصب دستگاه

- شرایط برق و موتور

بررسی این موارد کمک می‌کند انتخاب هواکش فقط براساس قطر پروانه یا توان موتور انجام نشود.

ابتدا نوع کاربری هواکش را مشخص کنید

اولین سؤال این است که هواکش قرار است چه کاری انجام دهد. شرایط یک هواکش برای تخلیه هوای یک کارگاه کوچک با هواکشی که در یک سیستم تهویه صنعتی دارای کانال‌های طولانی استفاده می‌شود یکسان نیست. همچنین محیط‌هایی که دارای گردوغبار، رطوبت، چربی، بخارات یا دمای بالا هستند ممکن است به تجهیزات متناسب با همان شرایط نیاز داشته باشند. بنابراین قبل از محاسبه ظرفیت باید مشخص کنید هدف اصلی از نصب هواکش چیست؛ برای مثال:

- تخلیه هوای گرم

- کاهش رطوبت

- تهویه عمومی محیط

- خارج کردن بو و هوای آلوده

- جابه‌جایی هوا در سیستم کانال‌کشی

- تأمین یا تخلیه هوا در یک فرایند صنعتی

بعد از مشخص شدن نوع کاربری، می‌توان نوع فن و ظرفیت مورد نیاز را دقیق‌تر بررسی کرد.

هواکش دایرکت بهتر است یا تسمه‌ای؟

یکی از مواردی که هنگام انتخاب هواکش با آن روبه‌رو می‌شوید، نحوه انتقال قدرت موتور به پروانه است. از این نظر هواکش‌ها می‌توانند دارای سیستم دایرکت یا تسمه‌ای باشند.

هواکش دایرکت چیست؟

در هواکش دایرکت یا Direct Drive، پروانه مستقیماً به محور موتور متصل است. در نتیجه اجزایی مانند تسمه و پولی در سیستم انتقال قدرت وجود ندارند. کاهش تعداد قطعات مکانیکی باعث می‌شود تعمیر و نگهداری این مدل‌ها در بسیاری از کاربردها ساده‌تر باشد. همچنین مشکلاتی مانند تنظیم کشش تسمه یا تعویض دوره‌ای آن وجود ندارد. با این حال، دور پروانه در چنین ساختاری ارتباط مستقیمی با سرعت موتور و طراحی سیستم دارد و امکان تغییر مکانیکی سرعت با تعویض نسبت پولی‌ها وجود ندارد.

هواکش تسمه‌ای چیست؟

در هواکش Belt Drive، نیروی موتور از طریق تسمه و پولی به محور پروانه منتقل می‌شود. یکی از مزیت‌های این سیستم امکان انتخاب نسبت پولی متناسب با طراحی دستگاه است. در مقابل، تسمه، پولی و یاتاقان‌ها باید در برنامه سرویس و نگهداری مورد توجه قرار گیرند. کشش نامناسب تسمه، ناهم‌راستایی پولی‌ها یا فرسودگی تسمه می‌تواند روی عملکرد دستگاه تأثیر بگذارد. بنابراین نمی‌توان گفت هواکش دایرکت در همه شرایط بهتر از مدل تسمه‌ای است یا برعکس. انتخاب بین این دو به طراحی دستگاه، شرایط کار و نیاز سیستم بستگی دارد.

هواکش پروانه‌ای بهتر است یا سانتریفیوژ؟

نوع پروانه و نحوه حرکت هوا یکی دیگر از عوامل مهم در انتخاب هواکش است. هواکش‌های محوری یا آکسیال، هوا را عمدتاً در امتداد محور پروانه جابه‌جا می‌کنند. این فن‌ها معمولاً برای جابه‌جایی حجم قابل توجهی از هوا در شرایطی که مقاومت سیستم پایین‌تر است مورد استفاده قرار می‌گیرند. در مقابل، هواکش‌های سانتریفیوژ ساختار متفاوتی دارند و در بسیاری از کاربردهایی که سیستم با مقاومت بیشتری روبه‌رو است، گزینه مناسبی محسوب می‌شوند. برای مثال، اگر هوا باید از مسیر کانال‌کشی، فیلتر یا تجهیزاتی عبور کند که افت فشار ایجاد می‌کنند، فقط مقدار هوادهی آزاد فن برای انتخاب دستگاه کافی نیست و توانایی فن در تأمین جریان هوا در فشار مورد نیاز نیز باید بررسی شود. در نتیجه انتخاب بین هواکش آکسیال و سانتریفیوژ باید براساس دبی و فشار مورد نیاز سیستم انجام شود، نه صرفاً اندازه یا ظاهر دستگاه.

ظرفیت هوادهی یا CFM هواکش را مشخص کنید

یکی از مشخصات مهم هواکش، مقدار هوایی است که می‌تواند در یک بازه زمانی مشخص جابه‌جا کند. یکی از واحدهای رایج برای بیان این مقدار **CFM** یا Cubic Feet per Minute است که حجم هوای جابه‌جا شده در هر دقیقه را برحسب فوت مکعب نشان می‌دهد. برای مثال، اگر ظرفیت یک هواکش 1000 CFM اعلام شده باشد، این عدد بیانگر میزان جریان حجمی هوا در شرایط مشخص است. اما هنگام مقایسه هواکش‌ها باید به یک نکته مهم توجه کرد: مقدار هوادهی فن ثابت و مستقل از سیستم نیست. با افزایش مقاومت مسیر، نقطه کار فن تغییر می‌کند و میزان هوای واقعی که دستگاه جابه‌جا می‌کند ممکن است با مقدار هوادهی در شرایط آزاد متفاوت باشد. به همین دلیل برای انتخاب دقیق، منحنی عملکرد فن اهمیت دارد.

چگونه ظرفیت مناسب هواکش را محاسبه کنیم؟

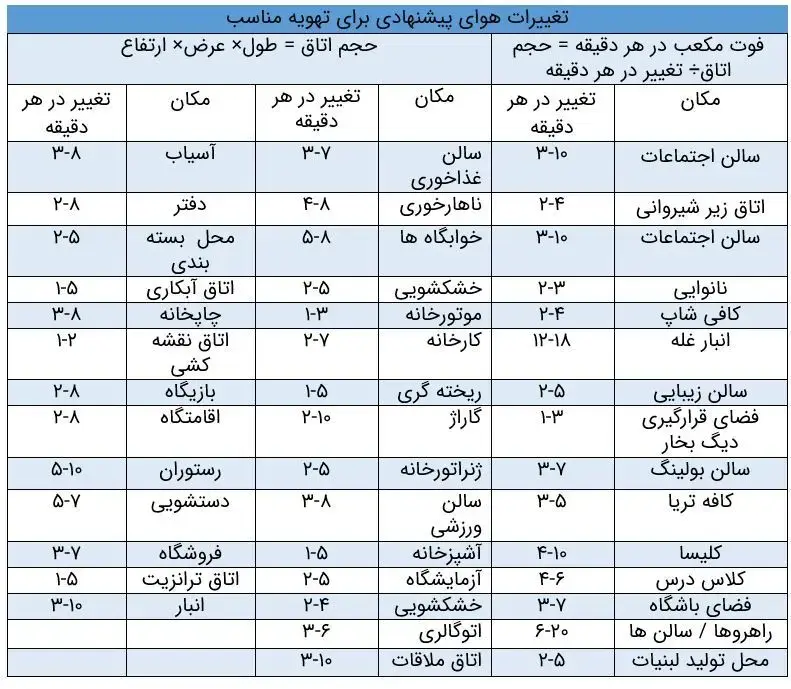

یکی از روش‌های اولیه برای تخمین هوای مورد نیاز در تهویه عمومی، استفاده از حجم محیط و تعداد دفعات تعویض هوا در ساعت یا ACH است. ابتدا حجم فضای مورد نظر محاسبه می‌شود:

حجم محیط = طول × عرض × ارتفاع

سپس با توجه به نوع کاربری، میزان تعویض هوای مورد نیاز مشخص می‌شود. اگر حجم برحسب فوت مکعب باشد، می‌توان برای تخمین CFM از رابطه زیر استفاده کرد:

CFM = حجم فضا × تعداد تعویض هوا در ساعت ÷ 60

برای مثال فرض کنید یک محیط 20 فوت طول، 15 فوت عرض و 10 فوت ارتفاع دارد. حجم محیط برابر است با:

20 × 15 × 10 = 3000 فوت مکعب

اگر برای مثال طراحی سیستم به 10 بار تعویض هوا در ساعت نیاز داشته باشد:

3000 × 10 ÷ 60 = 500 CFM

در این مثال، مقدار اولیه مورد نیاز حدود 500 CFM خواهد بود. البته این محاسبه یک تخمین اولیه است. میزان مناسب ACH به نوع کاربری و الزامات طراحی بستگی دارد و برای سیستم‌های صنعتی، وجود آلاینده یا فرایند مشخص ممکن است به محاسبات دقیق‌تری نیاز داشته باشد. همچنین ظرفیت نهایی هواکش باید با در نظر گرفتن مقاومت سیستم و منحنی عملکرد فن انتخاب شود.

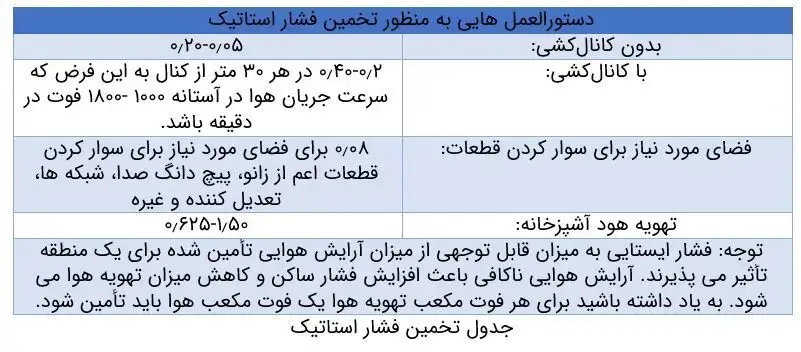

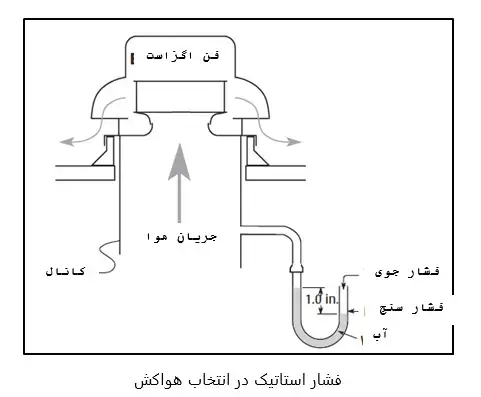

فشار استاتیک چه تأثیری در انتخاب هواکش دارد؟

دو هواکش ممکن است در شرایط آزاد مقدار هوادهی مشابهی داشته باشند، اما وقتی به یک شبکه کانال متصل می‌شوند عملکرد متفاوتی نشان دهند. دلیل این موضوع مقاومت سیستم در برابر جریان هوا است. کانال، زانویی، تبدیل، دمپر، فیلتر و سایر تجهیزات موجود در مسیر هوا افت فشار ایجاد می‌کنند. هواکش باید بتواند بر این مقاومت غلبه کند و در همان شرایط، دبی مورد نیاز سیستم را تأمین کند. به همین دلیل فقط بررسی عدد CFM روی مشخصات محصول برای انتخاب هواکش کافی نیست. برای انتخاب دقیق‌تر باید مشخص شود فن در فشار استاتیک مورد نظر چه مقدار هوا جابه‌جا می‌کند. این اطلاعات معمولاً از طریق منحنی عملکرد فن قابل بررسی است.

منحنی عملکرد هواکش چیست؟

منحنی عملکرد یا Fan Curve رابطه میان دبی هوا و فشار تولیدشده توسط فن را نشان می‌دهد. با افزایش مقاومت سیستم، مقدار هوادهی فن تغییر می‌کند. نقطه‌ای که منحنی عملکرد فن با منحنی مقاومت سیستم تلاقی می‌کند، نقطه کار سیستم را مشخص می‌کند. بنابراین هنگام انتخاب هواکش برای سیستم‌های کانال‌کشی‌شده، بررسی منحنی عملکرد نسبت به اتکا به یک عدد CFM اطلاعات دقیق‌تری ارائه می‌دهد.

قطر و طول کانال چه تأثیری بر انتخاب هواکش دارند؟

کانال بخش مهمی از سیستم تهویه است و طراحی نامناسب آن می‌تواند عملکرد هواکش را تحت تأثیر قرار دهد. هرچه مسیر کانال طولانی‌تر یا مقاومت آن بیشتر باشد، افت فشار سیستم نیز می‌تواند افزایش پیدا کند. عواملی مانند موارد زیر بر مقاومت مسیر تأثیر دارند:

- طول کانال

- سطح مقطع کانال

- سرعت هوا

- تعداد زانویی‌ها

- تغییر جهت‌های مسیر

- تبدیل‌ها

- دمپرها

- فیلترها

- وضعیت سطح داخلی کانال

به همین دلیل نمی‌توان برای همه سیستم‌ها یک رابطه ساده مانند «هرچه کانال طولانی‌تر شد، هواکش را یک سایز بزرگ‌تر انتخاب کنید» در نظر گرفت. در سیستم‌های ساده ممکن است تخمین اولیه کافی باشد، اما در شبکه‌های کانال پیچیده بهتر است افت فشار اجزای مسیر محاسبه و سپس فن متناسب با دبی و فشار مورد نیاز انتخاب شود.

آیا بزرگ‌تر بودن قطر کانال همیشه بهتر است؟

افزایش سطح مقطع کانال می‌تواند سرعت هوا و بخشی از افت فشار را کاهش دهد، اما این موضوع به معنی انتخاب بزرگ‌ترین کانال ممکن نیست. ابعاد کانال باید با دبی مورد نیاز، سرعت مناسب هوا، فضای نصب، میزان صدا و طراحی کلی سیستم هماهنگ باشد. بنابراین قطر یا ابعاد کانال باید همراه با سایر پارامترهای سیستم تعیین شود.

هنگام انتخاب هواکش به میزان صدا توجه کنید

صدای هواکش در محیط‌هایی که افراد مدت زیادی در آن حضور دارند اهمیت بیشتری پیدا می‌کند. میزان صدای ایجادشده فقط به خود فن وابسته نیست. سرعت پروانه، سرعت جریان هوا، محل نصب، لرزش سازه، کانال‌کشی و نحوه اتصال دستگاه نیز می‌توانند بر صدای نهایی سیستم تأثیر بگذارند. یکی از واحدهایی که ممکن است در مشخصات برخی تجهیزات تهویه مشاهده کنید **Sone** است. Sone برای بیان بلندی ادراک‌شده صدا به کار می‌رود و عدد کمتر معمولاً به معنای صدای ادراک‌شده کمتر است. در تجهیزات دیگر ممکن است سطح فشار صوت با واحد دسی‌بل یا dB بیان شود. هنگام مقایسه دو هواکش باید توجه کرد که اعداد صدا تحت چه شرایطی اندازه‌گیری شده‌اند؛ زیرا مقایسه اعدادی که با روش‌های متفاوت اندازه‌گیری شده‌اند می‌تواند نتیجه درستی نداشته باشد.

شرایط محیط و محل نصب هواکش را بررسی کنید

هواکش باید متناسب با محیطی که در آن کار می‌کند انتخاب شود. دما، رطوبت، گردوغبار و نوع آلاینده موجود در هوا می‌توانند روی انتخاب جنس قطعات، موتور و ساختار دستگاه تأثیر بگذارند.

دمای محیط و هوای عبوری

اگر هواکش در معرض دمای بالا قرار دارد، باید مشخص شود موتور، یاتاقان‌ها و سایر اجزای دستگاه برای آن شرایط مناسب هستند یا خیر. دمای هوای عبوری از فن نیز ممکن است با دمای محیط نصب موتور یکسان نباشد؛ بنابراین محدودیت‌های اعلام‌شده توسط سازنده باید بررسی شوند.

رطوبت و خوردگی

در محیط‌های مرطوب یا خورنده، جنس بدنه، پروانه و سایر قطعات اهمیت بیشتری پیدا می‌کند. استفاده از تجهیز نامناسب در چنین محیط‌هایی می‌تواند باعث خوردگی و کاهش عمر قطعات شود.

گردوغبار و ذرات معلق

اگر هوا دارای مقدار زیادی گردوغبار یا ذرات است، باید مشخص شود فن برای چنین کاربردی طراحی شده است یا خیر. تجمع مواد روی پروانه می‌تواند عملکرد آن را تغییر دهد و در بعضی شرایط باعث عدم تعادل و افزایش لرزش شود.

محل نصب و دسترسی برای سرویس

هنگام انتخاب و نصب هواکش فقط فضای لازم برای قرارگیری دستگاه را در نظر نگیرید. امکان دسترسی به موتور، یاتاقان، تسمه، پروانه و سایر قطعاتی که نیاز به بازدید یا سرویس دارند نیز مهم است. نصب دستگاه در محلی که دسترسی به اجزای آن دشوار است می‌تواند نگهداری آینده را پیچیده‌تر کند.

توان موتور هواکش چگونه انتخاب می‌شود؟

انتخاب توان موتور نباید فقط براساس ابعاد فن انجام شود. توان مورد نیاز به دبی، فشار، راندمان فن و شرایط نقطه کار بستگی دارد. در انتخاب موتور باید بررسی شود که موتور در محدوده کاری مورد نظر توان لازم را تأمین می‌کند و تحت اضافه‌بار قرار نمی‌گیرد. توان بیش از اندازه نیز الزاماً به معنی عملکرد بهتر هواکش نیست. انتخاب مجموعه فن و موتور باید براساس شرایط واقعی کار سیستم انجام شود. علاوه بر توان، مشخصاتی مانند ولتاژ، تعداد فاز، فرکانس، دور موتور، درجه حفاظت و شرایط محیطی نیز باید با محل استفاده هماهنگ باشند.

جمع‌بندی؛ در نهایت چه هواکشی انتخاب کنیم؟

برای انتخاب هواکش مناسب بهتر است کار را با تعیین نوع فن یا توان موتور شروع نکنید. ابتدا باید بدانید چه مقدار هوا باید جابه‌جا شود و سیستم در برابر این جریان هوا چه مقاومتی ایجاد می‌کند. پس از تعیین دبی و فشار مورد نیاز می‌توان نوع فن، ابعاد، سیستم انتقال قدرت و موتور را بررسی کرد. شرایط کانال‌کشی، میزان صدا و محیط نصب نیز در مرحله بعد باید در نظر گرفته شوند. در سیستم‌های ساده، برخی محاسبات اولیه می‌توانند محدوده انتخاب را مشخص کنند. اما در سیستم‌های صنعتی یا شبکه‌های کانال پیچیده، انتخاب فن براساس منحنی عملکرد و محاسبه افت فشار سیستم اهمیت بیشتری دارد. بنابراین به‌جای انتخاب هواکش صرفاً براساس اندازه، توان موتور یا حداکثر CFM درج‌شده روی مشخصات محصول، بهتر است مجموعه شرایط کاری دستگاه در نظر گرفته شود.

سوالات متداول درباره انتخاب هواکش

برای انتخاب هواکش چه اطلاعاتی لازم است؟

دبی مورد نیاز، فشار استاتیک، نوع کاربری، شرایط کانال‌کشی، دما و رطوبت محیط، میزان آلودگی، محدودیت صدا و شرایط نصب از مهم‌ترین اطلاعات مورد نیاز هستند.

CFM هواکش چیست؟

CFM مخفف Cubic Feet per Minute است و میزان حجم هوایی را نشان می‌دهد که در هر دقیقه جابه‌جا می‌شود. برای انتخاب فن، این مقدار باید همراه با فشار کاری مورد بررسی قرار گیرد.

هواکش سانتریفیوژ بهتر است یا هواکش آکسیال؟

هیچ‌کدام برای همه کاربردها انتخاب مناسب‌تری نیستند. فن‌های آکسیال معمولاً برای جابه‌جایی حجم زیاد هوا در مقاومت‌های پایین‌تر کاربرد دارند، در حالی که فن‌های سانتریفیوژ در بسیاری از سیستم‌هایی که به فشار بیشتری نیاز دارند مورد استفاده قرار می‌گیرند. انتخاب نهایی باید براساس دبی و فشار مورد نیاز انجام شود.

هواکش دایرکت بهتر است یا تسمه‌ای؟

هواکش دایرکت قطعات سیستم انتقال قدرت کمتری دارد و نیاز به سرویس تسمه و پولی ندارد. مدل تسمه‌ای نیز امکان استفاده از سیستم انتقال قدرت و نسبت دور متناسب با طراحی را فراهم می‌کند. انتخاب بین این دو به نوع دستگاه و شرایط کاربرد بستگی دارد.

آیا هواکش با CFM بیشتر همیشه بهتر است؟

خیر. ظرفیت هواکش باید با نیاز سیستم هماهنگ باشد. همچنین CFM باید در فشار کاری مورد نظر بررسی شود؛ زیرا مقدار هوادهی فن با تغییر مقاومت سیستم تغییر می‌کند.

طول کانال روی انتخاب هواکش تأثیر دارد؟

بله. طول کانال همراه با عواملی مانند سطح مقطع، زانویی‌ها، تبدیل‌ها، دمپرها، فیلترها و سایر تجهیزات مسیر روی افت فشار سیستم تأثیر می‌گذارد.
