در یک سیستم تهویه 3 شکل از فشار وجود دارد:

فشار استاتیک (static pressure)

در یک سیستم تهویه فشاری است که هوا در تمامی جهات به صورت یک نواخت به جدار کانال اعمال می کند . فشار استاتیک در واقع همان انرژی پتانسیلی است که در کانال تبدیل به افت فشار می شود. این فشار در قسمت مکش به صورت فشار منفی و در قسمت دمش فشار مثبت است.

فشار سرعت (velocity per)

فشاری است که در اثر سرعت جریان حرکت هوا به وجود می آید. این فشار همواره مثبت است (اگر هوا ساکن باشد این فشار صفر خواهد بود ولی فشار استاتیک چه در حال سکون یا جریان هوا همواره وجود دارد).

فشار کل (total per)

مجموع فشارهای استاتیک و سرعت را گویندTP=VP+SP

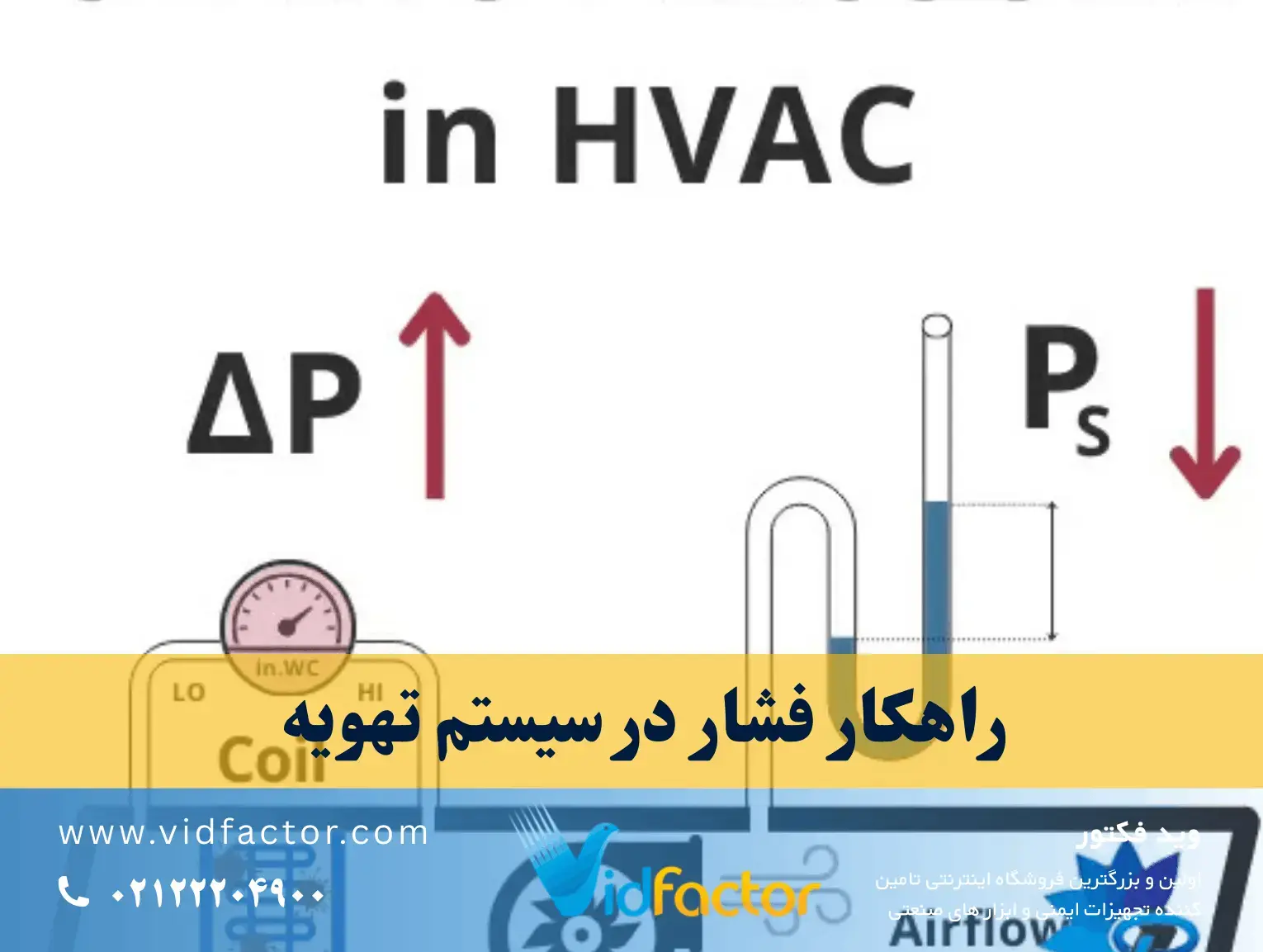

فشار استاتیک در سیستم تهویه صنعتی داخل کانال هوا — فشار سرعت و تاثیر آن در جریان هوای کانال تهویه

افت فشار (friction loss)

جریان هوا در داخل کانال موجب اصطکاک بین هوا و جداره کانال می شود. این اصطکاک باعث می شود که مقداری از انرژی حرکتی هوا صرف خنثی کردن این اصطکاک شده و نهایتا تبدیل به حرارت شود. هر قدر سرعت حرکت سیال در کانال زیادتر باشد اصطکاک بیشتر و در نتیجه افت فشار بیشتر خواهد بود.

نکته : چون در سیستم تهویه یک در مقاطع مختلف کانال سرعت همواره بایستی ثابت بماند، یعنی فشار سرعت ثابت است. از طرفی چون فشار سرعت تبدیل به افت فشار می شود لذا فشار استاتیک به فشار سرعت تبدیل شده و آن را جبران می کند تا مقدارVPثابت بماند. بدین ترتیب فشار سرعت ثابت مانده و فشار استاتیک به افت فشار تبدیل می گردد.

هود (HOOD)

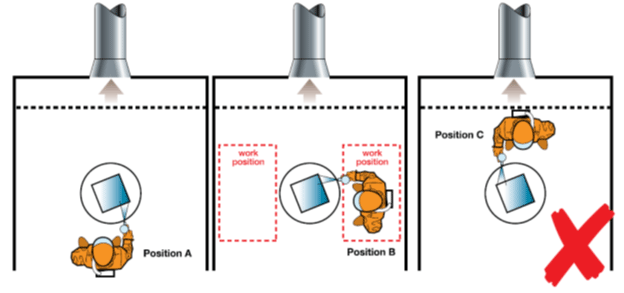

عبارت است از جمع آورنده ی هوای آلوده یا به عبارت دیگر دهانه ای است که به وسیله آن هوای آلوده جذب و به سیستم راه پیدا می کند. باید بدانید که مهم ترین قسمت یک تهویه موضعی همان هود است.هودها در این موارد و و سیستم ها کاربرد دارند :دهانه مخروطی مکش دود جوشکاریهود کابینت آزمایشگاهیکابینت حفاظتی بیولوژیکاطاقک پاشش رنگاطاقک باد (دوش باد)قیف پرکن تهویه شدهسیستم جمع آوری گرد وغبار در کارگاه نجاریدستگاه های پرکن مواد فرارهوذ های منعطف / سیارمحفظه های سند بلاستهود سیار با فیلتردر طراحی و یا انتخاب یک هود بایستی به مواردی مانند : شکل، اندازه، میزان جریان هوای لازم و محل قرار گرفتن هود توجه بسیار نمود چرا که هر یک از این عوامل تاثیر مستقیم بر عملکرد سیستم تهویه خواهد داشت در طراحی و انتخاب هود هاباید به این نکات مهم بسیار توجه شود :هود تا آنجا که ممکن است عملیات تولید کننده آلودگی را در برگیرد و در غیر این صورت تا حد امکان به محل تولید آلودگی نزدیک باشد. هرچه این فاصله کمتر باشد عملکرد هوی بهتر خواهد بود .مکان هود باید به صورتی تعیین گردد تا در محدود هوای تنفسی فرد قرار نگیرد این امر به خصوص در شرایطی که با آلودگی ها مضر و سمی مواجه هستید بسیار اهمیت دارد.شکل نصب و محل کار نباید به گونه ای باشد فرد بین منبع آلودگی و هود قرار بگیرد

نمودار فشار کل در سیستم تهویه موضعی — افت فشار ناشی از اصطکاک در کانال تهویه

4.سرعت جریان هوا در دهانه هود به اندازه ای باشد که بتواند ذرات آلودگی را با خود به داخال سیستم انتقال دهد و آنها را جمع آوری نماید.

نوع هود یا شکل محفظه آن تحت تأثیرنوع کار اجرایی است هود یا محفظه باید فاقد مانع یا مشکل مشکلات ارگونومی (مثلا محدودیت کاربری یا دسترسی ) باشد.

طراحی هود / محفظه ممکن است برای ربایش هوای حاوی گرد و غبار، دود، غبار، الیاف، بخار یا گاز گاز های محلول در هوا انجام شده باشد.

اصطلاحات و تعارف مرتبط با هود

سرعت ربایش (capture velocity)

عبارت است از سرعت هوا در نقطه ای در جلوی هود که برای گرفتن و ربایش آلاینده توسط هود مورد نیاز می باشد . در واقع این سرعت همان حداقل سرعت مورد نیاز برای غلبه بر نیروی جریان مخالف است ( که سبب انتشار آلاینده می شود)و موجب می گردد که مواد آلوده کننده به سمت هود حرکت نماید. (حداقل سرعتی که بایستی در محل تولید آلودگی وجود داشته باشد تا ذرات آلوده به سمت هود حرکت کنند و از انتشار آنها در سایر جهات جلو گیری بعمل آید )

ساختار و اجزای هود در تهویه موضعی — هود مکش دود جوشکاری در کارگاه صنعتی

سرعت در دهانه باز هود (Face velocity)

عبارت است از سرعت هوا در دهانه باز هود در حال مکش و یا به عبارت دیگر سرعتی که هوای آلوده بایستی در دهانه هود داشته باشد تا قادر به ادامه جریان در داخل سیستم شود.
