کمپرسور تبرید چیست؟ انواع کمپرسورهای برودتی و راهنمای انتخاب

کمپرسور تبرید چیست؟ انواع کمپرسورهای برودتی و راهنمای انتخاب

کمپرسور تبرید بخار مبرد را فشرده می‌کند تا چرخه سرمایش ادامه یابد. در این راهنما با انواع کمپرسور برودتی، تفاوت ساختارها و نکات انتخاب و عیب‌یابی آشنا شوید.

کمپرسور تبرید قلب مدار سرمایش است: بخار مبرد را با فشار پایین از اواپراتور می‌گیرد، آن را فشرده می‌کند و با فشار و دمای بالاتر به کندانسور می‌فرستد. اختلاف فشار حاصل، امکان تبخیر مبرد در سمت سرد و تقطیر آن در سمت گرم را فراهم می‌کند. اگر کمپرسور خاموش شود، گردش مؤثر مبرد متوقف می‌شود و دستگاه دیگر سرمایش مورد انتظار را تولید نمی‌کند. در این راهنما می‌بینید کمپرسور تبرید چیست، انواع کمپرسورهای تبرید چگونه کار می‌کنند و برای انتخاب یک کمپرسور برودتی باید چه مشخصاتی را بررسی کرد.کمپرسور در بسیاری از انواع سیستم تهویه مطبوع، از اسپلیت تا چیلر تراکمی، بخشی از مدار مبرد است.

کمپرسور تبرید چیست و در سیکل سرمایش چه می‌کند؟

در سیکل تراکمی، مبرد پس از گرفتن گرما در اواپراتور به‌صورت بخار کم‌فشار به ورودی کمپرسور می‌رسد. کمپرسور انرژی مکانیکی موتور را به بخار منتقل می‌کند تا فشار آن بالا برود. بخار داغ و پرفشار در کندانسور گرما را به محیط پس می‌دهد و مایع می‌شود؛ سپس با عبور از وسیله انبساط، فشارش کم می‌شود و دوباره به اواپراتور برمی‌گردد. پس کمپرسور به‌تنهایی «سرما تولید» نمی‌کند؛ شرایط لازم برای جابه‌جایی گرما در مدار را ایجاد می‌کند.ورودی کمپرسور باید در شرایط طراحی عمدتاً بخار باشد. ورود مقدار زیاد مایع به محفظه تراکم می‌تواند به قطعات مکانیکی آسیب بزند. کمبود مبرد، گرفتگی مسیر، کندانسور کثیف یا تنظیم نامناسب کنترل‌ها نیز فشار و دمای کاری را از محدوده مجاز خارج می‌کنند. به همین دلیل انتخاب و عیب‌یابی کمپرسور همیشه باید همراه با بررسی کل سیستم باشد.
مسیر جریان مبرد میان کمپرسور، کندانسور، شیر انبساط و اواپراتور
چرخه تبرید تراکمی و جایگاه کمپرسور

انواع کمپرسور تبرید بر اساس روش تراکم

دسته‌بندی اصلی، کمپرسورهای جابه‌جایی مثبت و کمپرسورهای دینامیکی است. در گروه اول، حجمی از بخار در یک فضای بسته به دام می‌افتد و با کاهش حجم فشرده می‌شود. کمپرسور پیستونی، اسکرال، اسکرو و برخی مدل‌های روتاری در این گروه‌اند. در کمپرسور دینامیکی، پروانه به بخار سرعت می‌دهد و بخشی از انرژی سرعت در مسیر خروجی به فشار تبدیل می‌شود؛ کمپرسور سانتریفیوژ نمونه شناخته‌شده آن است.

کمپرسور پیستونی یا رفت‌وبرگشتی

پیستون درون سیلندر حرکت می‌کند. هنگام پایین رفتن پیستون، فشار سیلندر کاهش می‌یابد و سوپاپ مکش باز می‌شود؛ بخار مبرد وارد سیلندر می‌شود. در مسیر برگشت، بخار فشرده می‌شود و پس از بالا رفتن فشار، از سوپاپ دهش بیرون می‌رود. این سازوکار در ظرفیت‌ها و شرایط کاری گوناگون به کار می‌رود و در نمونه‌های نیمه‌بسته امکان دسترسی به قطعات داخلی وجود دارد. در مقابل، سوپاپ‌ها، پیستون و مجموعه میل‌لنگ قطعات متحرکی هستند که به روغن‌کاری و نگهداری مناسب نیاز دارند.

کمپرسور اسکرال یا مارپیچی

اسکرال دو مارپیچ دارد: یکی ثابت است و دیگری حرکت مداری انجام می‌دهد. حفره‌های بخار میان این دو، از پیرامون به مرکز کوچک‌تر می‌شوند و مبرد را فشرده می‌کنند. تراکم نسبتاً پیوسته، لرزش و صدای کمتر از ویژگی‌های معمول این طرح است. اسکرال در بسیاری از تجهیزات تهویه و تبرید تجاری استفاده می‌شود، اما هر مدل برای مبرد، بازه دمای تبخیر و شرایط کاری مشخصی طراحی شده است؛ نمی‌توان هر اسکرال را جایگزین هر کمپرسور پیستونی کرد.

کمپرسور اسکرو یا پیچی

در کمپرسور اسکرو، چرخش روتورها حجم محفظه‌های حاوی بخار را کاهش می‌دهد. این نوع بیشتر در ظرفیت‌های متوسط تا بزرگ، چیلرها و سامانه‌های تبرید صنعتی دیده می‌شود. کنترل ظرفیت، مدیریت روغن و شرایط کارکرد در بار جزئی در انتخاب آن مهم‌اند. مزیت یک دستگاه اسکرو را باید با داده عملکرد همان مدل در نقطه کاری پروژه سنجید؛ صرف نام فناوری نشان نمی‌دهد برای هر ظرفیت اقتصادی‌تر یا پربازده‌تر است.

کمپرسور روتاری

در بعضی تجهیزات کوچک، غلتک یا پره دوار بخار مبرد را در محفظه جابه‌جا و فشرده می‌کند. این گروه از نظر ساختمان با اسکرو یکسان نیست، هرچند هر دو حرکت چرخشی دارند. مدل‌های روتاری معمولاً فشرده و مناسب دستگاه‌هایی‌اند که محدودیت فضا دارند. سازگاری با مبرد و شرایط دمایی باید طبق پلاک و کاتالوگ بررسی شود.

کمپرسور سانتریفیوژ یا گریز از مرکز

سانتریفیوژ به جای محبوس کردن حجم معینی از بخار، با پروانه به جریان مبرد انرژی می‌دهد. این فناوری بیشتر برای ظرفیت‌های بالای سرمایش، مانند چیلرهای بزرگ، مطرح است. عملکرد آن به دبی، نسبت فشار، شرایط کندانسور و راهبرد کنترل ظرفیت وابسته است. انتخاب نادرست یا کار خارج از محدوده طراحی می‌تواند پایداری کار را مختل کند؛ بنابراین انتخاب آن معمولاً بخشی از طراحی مهندسی کل چیلر است.

انواع کمپرسورهای تبرید بر اساس شکل پوسته

دسته‌بندی هرمتیک، نیمه‌هرمتیک و باز، درباره نحوه قرارگیری موتور و دسترسی به اجزاست؛ با پیستونی، اسکرال و اسکرو که روش تراکم را توضیح می‌دهند، دو معیار جداگانه‌اند. ممکن است یک کمپرسور پیستونی هرمتیک باشد و مدل پیستونی دیگری نیمه‌هرمتیک ساخته شود.

کمپرسور هرمتیک یا بسته

موتور و بخش تراکم در پوسته‌ای بسته قرار می‌گیرند که معمولاً در محل نصب برای تعمیر داخلی باز نمی‌شود. این طراحی احتمال نشتی از آب‌بند محور را کاهش می‌دهد و در یخچال‌ها و بسیاری از دستگاه‌های کوچک رایج است. هنگام خرابی داخلی، روش سرویس معمولاً تعویض مجموعه و بررسی علت اصلی خرابی است، نه فقط نصب قطعه نو.

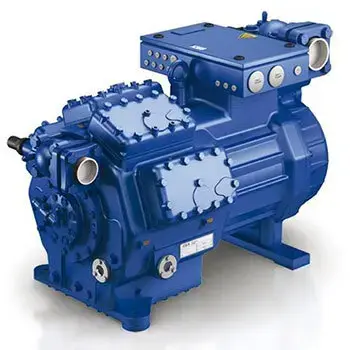

کمپرسور نیمه‌هرمتیک یا نیمه‌بسته

موتور و بخش تراکم در یک محفظه مشترک قرار دارند، اما پوسته با پیچ بسته می‌شود و متخصص می‌تواند برای سرویس به قطعات دسترسی پیدا کند. این ویژگی در برخی کاربردهای تجاری و صنعتی مفید است. تعمیرپذیری به معنی اقتصادی بودن هر تعمیر نیست؛ هزینه قطعات، زمان توقف و وضعیت سیم‌پیچ و بدنه باید بررسی شوند.

کمپرسور باز

در نوع باز، موتور بیرون از پوسته کمپرسور قرار دارد و نیرو از راه محور و کوپلینگ منتقل می‌شود. دسترسی به موتور مستقل آسان‌تر است، اما محل خروج محور به آب‌بندی دقیق نیاز دارد. این نوع در برخی طراحی‌های صنعتی یا کاربردهای ویژه به کار می‌رود و نصب و هم‌محوری آن اهمیت زیادی دارد.

تفاوت کمپرسور برودتی با کمپرسور هوای فشرده

هر دو گاز را فشرده می‌کنند، اما کمپرسور تبرید برای گردش مبرد در مدار بسته و شرایط خاص فشار، دما و روغن طراحی شده است. کمپرسور هوای فشرده برای تحویل هوا به مصرف‌کننده و معمولاً با الزامات متفاوت فیلتراسیون، رطوبت‌گیری و ذخیره‌سازی ساخته می‌شود. جایگزین کردن این دو صرفاً به‌دلیل شباهت ظاهری یا توان موتور درست نیست. حتی میان دو کمپرسور برودتی هم مبرد مجاز، نوع روغن، ولتاژ و محدوده کاربرد باید یکسان یا مورد تأیید سازنده باشد.

برای انتخاب کمپرسور تبرید چه مشخصاتی لازم است؟

پیش از انتخاب مدل، بار سرمایشی واقعی و دمای موردنیاز اواپراتور را مشخص کنید. سپس دمای تقطیر محتمل در گرم‌ترین شرایط، نوع مبرد و ظرفیت سرمایش کمپرسور در همان نقطه کاری را از جدول عملکرد بخوانید. ظرفیت نامی یا توان اسب بخار به‌تنهایی کافی نیست؛ یک کمپرسور در دو دمای تبخیر مختلف، ظرفیت و مصرف برق متفاوتی دارد.برق تک‌فاز یا سه‌فاز، ولتاژ، جریان راه‌اندازی، نوع کنترل ظرفیت و شرایط بار جزئی نیز مهم‌اند. در سردخانه و سیستم‌های دمای پایین، محدوده مجاز دمای دهش، بازگشت روغن و تمهیدات احتمالی خنک‌کاری یا تزریق بخار باید طبق راهنمای سازنده بررسی شود. برای جایگزینی کمپرسور خراب، قطر لوله‌ها یا ابعاد ظاهری ملاک اصلی نیست؛ شماره مدل، مبرد، روغن، ظرفیت در شرایط کار و تجهیزات حفاظتی باید تطبیق داده شوند.اگر طراحی دستگاه به پمپ آب برای گردش سیال در کندانسور یا مدار ثانویه نیاز دارد، انتخاب آن بخش از سیستم باید جدا از انتخاب کمپرسور انجام شود؛ کمپرسور مبرد را جابه‌جا می‌کند و پمپ، آب یا محلول را. این تفاوت از اشتباه در خواندن مشخصات و خرید قطعه جلوگیری می‌کند.

نشانه‌های خرابی و خطاهای رایج در کمپرسور برودتی

روشن نشدن کمپرسور همیشه به معنی سوختن موتور نیست. قطع بودن برق، خرابی کنتاکتور، عمل‌کردن حفاظت فشار یا دما، ایراد خازن در مدل‌های مربوط یا فرمان ندادن کنترلر نیز می‌توانند همان نشانه را ایجاد کنند. اگر کمپرسور روشن می‌شود اما سرمایش کم است، باید فشارهای مکش و دهش، دمای لوله‌ها، وضعیت فن و کندانسور، مقدار مبرد و مسیر انبساط بررسی شوند.صدای ضربه‌ای، لرزش غیرعادی، افزایش دمای دهش، تکرار قطع حفاظتی و تغییر وضعیت روغن هشدارهایی‌اند که نباید نادیده گرفته شوند. ورود مایع، کمبود روغن، فشار دهش بالا و کار خارج از محدوده مجاز از علت‌های احتمالی آسیب‌اند، اما تشخیص قطعی با اندازه‌گیری و مقایسه با داده سازنده انجام می‌شود. پیش از باز کردن مدار مبرد یا کار روی برق دستگاه، سیستم باید ایمن‌سازی شود و سرویس را تکنسین دارای صلاحیت انجام دهد.

جمع‌بندی

کمپرسور تبرید بخار کم‌فشار مبرد را از اواپراتور می‌گیرد و با بالا بردن فشار آن، ادامه چرخه سرمایش را ممکن می‌کند. انواع کمپرسور تبرید از نظر سازوکار شامل پیستونی، اسکرال، اسکرو، روتاری و سانتریفیوژ هستند؛ از نظر پوسته نیز به هرمتیک، نیمه‌هرمتیک و باز تقسیم می‌شوند. برای انتخاب، ابتدا بار و دماهای کاری را تعیین کنید و سپس ظرفیت، مبرد، روغن، برق و محدوده مجاز مدل را در کاتالوگ همان سازنده تطبیق دهید.
کمپرسور تبرید چیست؟ انواع کمپرسورهای برودتی و راهنمای انتخاب
کمپرسور تبرید بخار کم‌فشار مبرد را از اواپراتور می‌گیرد و با افزایش فشار و دمای آن، انتقال گرما در کندانسور و ادامه چرخه سرمایش را ممکن می‌کند.
پیستونی با حرکت رفت‌وبرگشتی پیستون و سوپاپ‌ها بخار را متراکم می‌کند؛ اسکرال با حرکت مداری دو مارپیچ. انتخاب میان آن‌ها به ظرفیت، مبرد، شرایط کاری و مدل دستگاه بستگی دارد.
پوسته کمپرسور هرمتیک در محل نصب معمولاً باز نمی‌شود، اما پوسته نیمه‌هرمتیک پیچ‌دار است و امکان دسترسی تخصصی به قطعات داخلی را می‌دهد.
خیر. کمپرسور برودتی برای مبرد، روغن و محدوده فشار و دمای مشخص در مدار بسته طراحی شده است. کمپرسور هوا مشخصات و کاربرد دیگری دارد.
