برای اتصال قطعات روش های مختلفی وجود دارد. یکی از این روش ها استفاده از پیچ و مهره است. به منظور ایجاد اتصال بر اساس نوع اتصال و شرایط محیطی و نوع کاربرد اتصال از انواع متنوعی از پیچ و مهره استفاده می شود. در این مقاله ما شما را با انواع پیچ و مهره آشنا می کنیم تا در زمان انتخاب و خرید آن با توجه به نیاز و شرایط استفاده با انتخاب درست و صحیح پیچ و مهره علاوه بر انتخاب مناسب در هزینه های مرتبط صرفه جویی نمائید.

انواع اتصالات

اتصالات غیر دائم : این اتصالات به گونه ای ایجاد می شوند که بتوان آنها را به دفعات زیاد باز و بسته نمود. پیچ مهره یک نمونه ای از آن است.
اتصالات دائم : این اتصلات بایستی به صورتی ایجاد شوند که قابل باز و بسته نباشند. جوشکاری و در مواردی چسب نمونه های آن هستند.
اتصالات نیمه دائم : این اتصالات در زمان جدا شدن تنها به اتصال دهنده اسیب می رسد ولی قطعات آسیب نخواهند دید.

تعریف پیچ :

پیچ استوانه ای است تو پر که شیار های موربی بر روی آن ایجاد شده است. این شیار ها عملکردی شیبه به سطح شیب دار دارند. با توجه به کاربرد پیچ دو بخش انتهایی پیچ می تواند دارای اشکال مختلف باشد.

اساسا پیچ ها برای سه نوع کلی کاربرد ساخته و مورد استفاده قرار می گیرند.

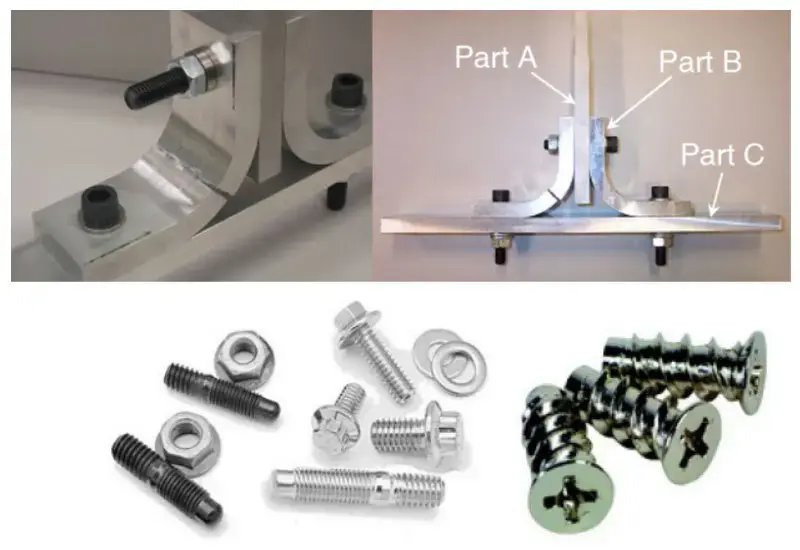

پیچ های محکم کننده یا پیچ هایی که برای ایجاد اتصال مورد استفاده قرار می گیرند. مانند پیچ و مهره هایی که برای ایجاد اتصال بین دو قطعه مورد استفاده هستند.

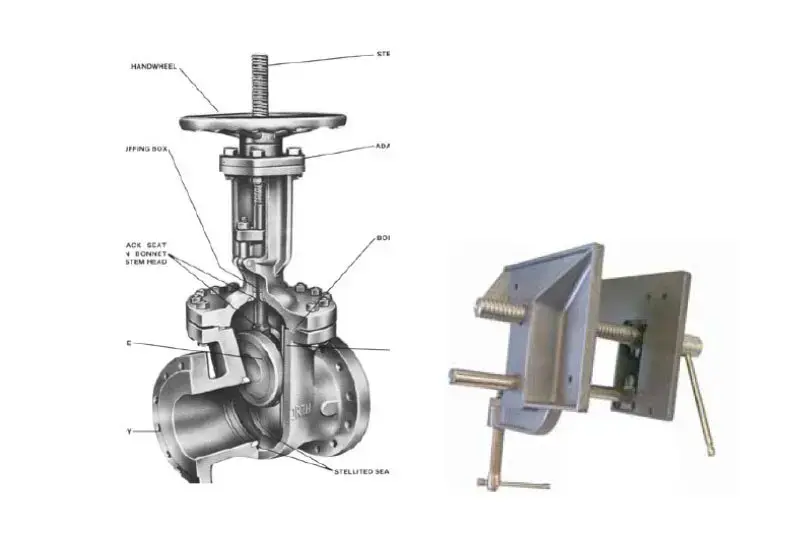

پیچ های انتقال قدرت : از این پیچ ها برای تغییر جهت یا گشتاور و انتقال نیرو استفاده می شود. نمونه آن پیچ دسته گیره رومیزی، یا پیچ حلزونی در گیربکس ها یا پیچ مورد استفاده در شیر ها یا ولو ها را می توان نام برد.

پیچ اندازه گیری : این پیچ ها عموما دارای گام های بسیار کوتاه و دقیق هستند که در دستگاه های اندازه گیری مورد استفاده قرار می گیرند.

نمونه آن ابزار میکرو متر

پیچ ها به لحاظ ساختار کلی نیز به سه گروه تقسیم می شوند .

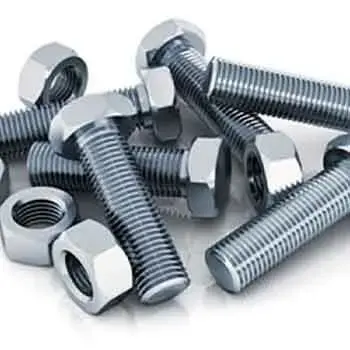

BOLT یا پیچ و مهره : که برای اتصال دو قطعه که دارای سوراخ راه به در یا سوراخ انتها باز هستند استفاده می شود. این پیچ و مهره همچنین برای اتصال دو قطعه با سوراخ فاقد رزوه استفاده می شوند. این پیچ ها در صنایع مختلف دارای کاربرد زیادی است. رد همه سایز ها موجود هستند برای سایز بزرگ بیشتر از این پیچ و مهره ها استفاده می شود.
SCREW : این پیچ ها برای اتصال دو قطعه که یکی از آنها دارای رزوه داخلی است مورد استفاده قرار می گیرند. از این پیچ ها بدون مهره استفاده می شود. عموما دارای نوک تیز هستند. در سایز های کوچک تولید و عرضه می شوند.
STUD این پیچ ها فاقد گل پیچ در انتهای خود هستند در واقع از یک استوانه که دو سر آن یا تمام طول آن رزوه شده است ساخته شده اند و فاقد گل پیچ هستند.

طبقه بندی پیچ ها :

پیچ ها را بر اساس مشخصه و ویژگی های زیر می توان طبقه بندی نمود.

گل یا سر پیچ
نوع رزوه
ساق رزوه نشده
ساق رزوه شده
نوع نوک

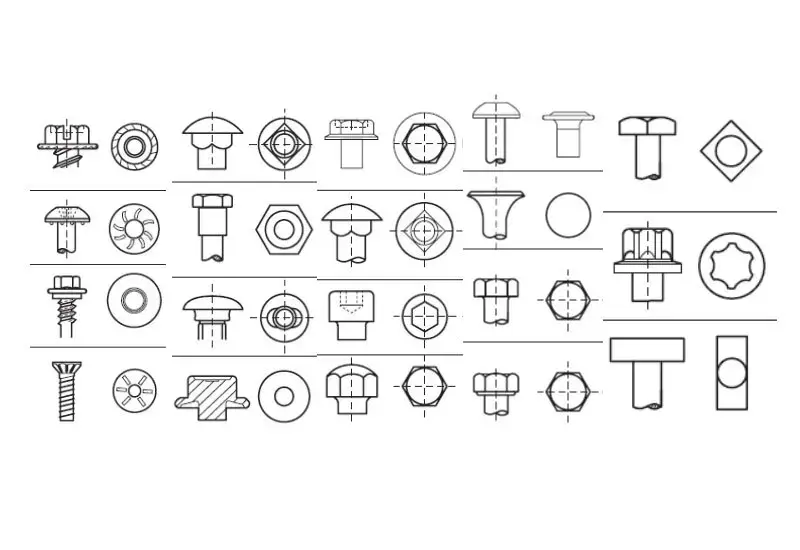

نوع آچار خور

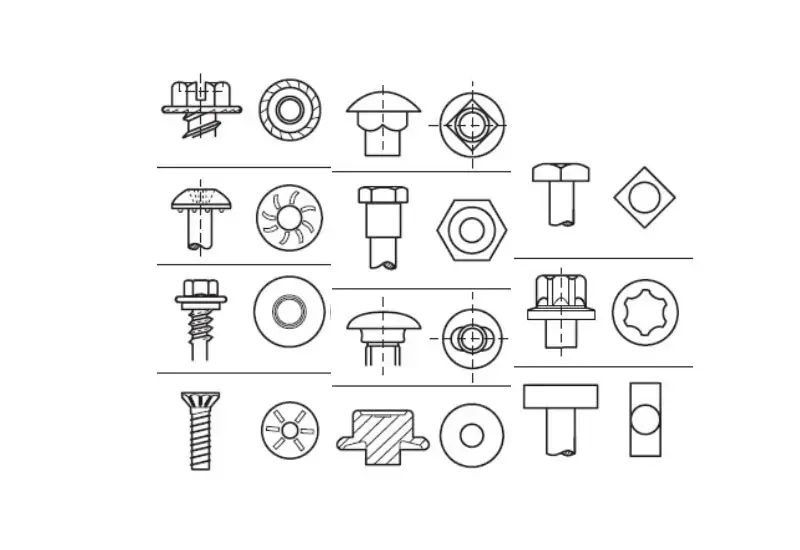

گل (سر) یا هد پیچ :

گل پیچ ها دارای تنوع بسیار زیادی است. گل پیچ بر اساس کاربرد و همچنین شرایط نصب و محیط کار به گروه های مختلفی دسته بندی می شوند که در ادامه چند نمونه آن در قابل شکل معرفی شده است.

نوع رزوه :

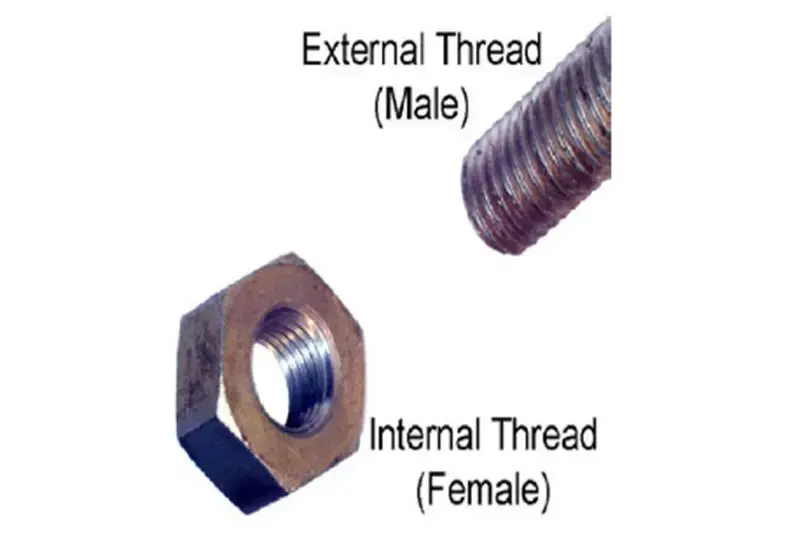

بیش از ۱۲۰ نوع رزوه در پیچ ها وجود دارد. که آشنایی باهمه آنها از حوصله ما خارج است. ولی هر نوع رزوه شامل مشخصاتی است که به آنها در اینجا اشاره می شود. اساسا در پیچ ها ما با دو نوع رزوه مواجه هستیم. رزوه خارجی، رزوه داخلی. رزوه خارجی بر روی استوانه پیچ ایجاد می شود. رزوه داخلی معمولا در داخل مهره یا سوراخ ایجاد می شود.

به هر حال رزوه چه داخلی باشد چه خارجی دارای جزئیات یکسانی هستند.

هر رزوه ازچند قسمت اصلی تشکیل شده است.

ریشه Root
پهلو (دامنه) Flank
قله Crest
زاویه Angle
گام Pitch
قطر ماکزیمم Major Diameter
قطر گامی یا قطر موثر Pitch Diameter
قطر مینیمم Minor Diameter

در پیچ های سیستم متریک مقدار معمول این زاویه ۶۰ درجه است.

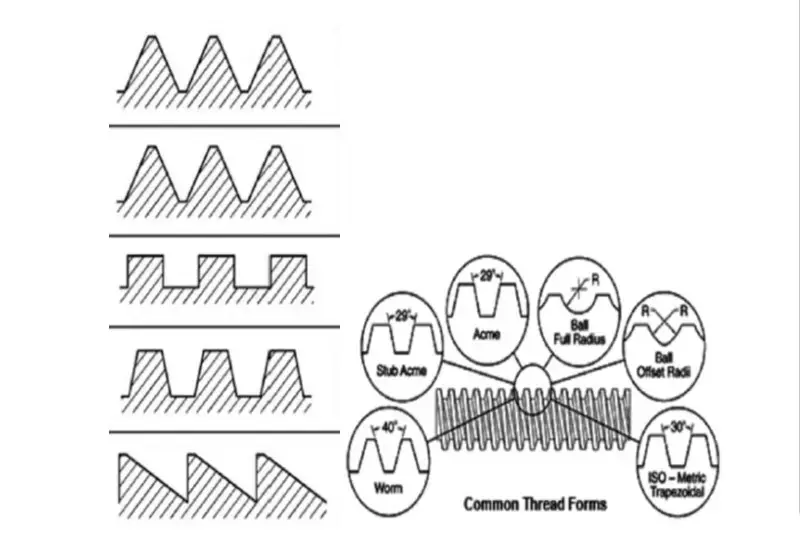

البته جز موارد بالا در شکل Shape رزوه ها دارای اشکال و فرم های متنوعی هستند.

این اشکال فرم ها شامل :

رزوه مثلثی
رزوه مربعی
رزوه تخت
رزوه گرد
رزوه ذوزنقه ای
رزوه مارپیچ
رزوه مارپیچ
رزوه دره ای
رزوه یونیفاید

می باشد که عمده تفاوت آنها شامل تفاوت در زاویه پهلو و شکل قله آنها است.

در وضعیت معمول بیشتر از پیچ های رزوه درشت استفاده می شود. مگر اینکه به دلایلی نیاز به استفاده از پیچ رزوه یا دنده ریز باشیم.

اگر شکل ریشه رزوه به صورت منحنی باشد، این پیچ دارای مقاومت زیادی نسبت به خستگی خواهد بود. اما اصطکاک آن ( محکم ماندن آن در آثر تنش های اعمال شده به آن ) و انتقال نیرودر آن کمتر می شود.

توجه داشته باشید که انواعی از رزوه وجود دارد که می توانند در حین نصب پوشش داخلی حفره را از بین ببرد. برای شناحت بهتر انواع رزوه شامل پارامتر های ابعادی و جزئیات آنها به استاندارد DIN202 مراجعه کنید.

رزوه ها اکثرا راستگرد هستد. ولی رزوه های چپگرد نیز وجود دارد برای مواردی جهت گردش محور پیچ در جهت باز شدن پیچ باشد از پیچ های چپگرد استفاده می شود. این نوع از پیچ ها بیشتر در تجهیزات دوار کاربرد دارند.

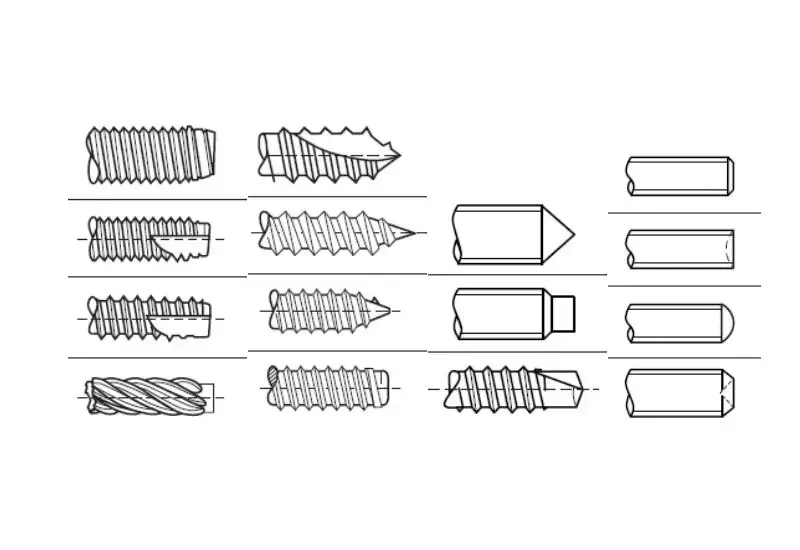

نوع نوک پیچ :

بر اساس شکل و نوع استفاده از پیچ و همچنین محل نصب آن پیچ ها با نوک های متفاوت تولید و عرضه می شوند. نوک پیچ گاهی نقش مته با ایجاد کننده حفره را بر عهده دارد. در مواردی نوک پیچ عامل تثبیت قطعات است.

در شکل انواع مختلف نوک پیچ نشان داده شده است.
