پلاک خوانی الکتروموتور| مشخصات پلاک موتور| IEC60034
روی بدنه الکتروموتور یک پلاک مشخصات یا Nameplate قرار می‌گیرد که اطلاعات فنی موتور مانند توان، ولتاژ، جریان، فرکانس، سرعت، ضریب توان، راندمان، نحوه اتصال، درجه حفاظت و کلاس عایقی روی آن درج میشود. پلاک خوانی الکتروموتور هنگام انتخاب، نصب، راه‌اندازی یا جایگزینی موتور اهمیت زیادی دارد.
فهرست محتوا
پلاک الکتروموتور چیست؟

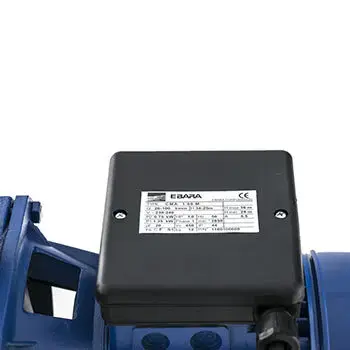

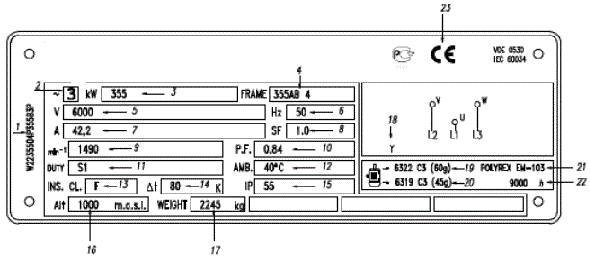

پلاک الکتروموتور صفحه‌ای است که اطلاعات فنی و شناسایی موتور روی آن درج میشود. این اطلاعات شامل نام سازنده، مدل، شماره سریال، مشخصات الکتریکی و مکانیکی، شرایط کاری و ویژگی‌های حفاظتی موتور هستند.با استفاده از اطلاعات پلاک می‌توان شرایط نامی موتور، نوع تغذیه موردنیاز و محدودیت‌های بهره‌برداری آن را تشخیص داد. البته همه موتورها مشخصات یکسانی روی پلاک ندارند و برای تفسیر دقیق برخی علائم باید به کاتالوگ یا اطلاعات فنی سازنده مراجعه کرد.استاندارد IEC 60034 چیست؟
IEC 60034 مجموعه‌ای از استانداردهای بینالمللی مربوط به ماشینهای الکتریکی دوار (Rotating Electrical Machines) است. این مجموعه موضوعاتی مانند مشخصات نامی، عملکرد، روش‌های آزمون، خنک‌کاری و راندمان الکتروموتورها را پوشش میدهد.بنابراین عبارت IEC 60034 یا IEC60034 که روی برخی پلاک‌ها و کاتالوگ‌ها دیده میشود، یک مشخصه عملکردی مانند توان یا ولتاژ نیست؛ بلکه به خانواده استانداردهای مرتبط با موتور اشاره دارد.IEC 60034-1 چیست؟
استاندارد IEC 60034-1 یکی از بخشهای اصلی این مجموعه است که با عنوان Rating and Performance شناخته میشود و الزامات مربوط به مشخصات نامی و عملکرد ماشینهای الکتریکی دوار را پوشش میدهد.همچنین ممکن است روی پلاک موتورهای قدیمیتر عبارت IEC 34 دیده شود که نامگذاری قدیمیتر این خانواده استانداردهاست.بررسی مشخصات فنی روی پلاک الکتروموتور
برای پلاک خوانی الکتروموتور باید معنای اعداد، حروف و علائم درج‌شده روی آن را بدانیم. در ادامه مهم‌ترین مشخصات الکتریکی و عملکردی موتور را بررسی می‌کنیم.توان نامی الکتروموتور (Rated Power – kW / HP)
توان نامی معمولاً با واحد کیلووات (kW) یا اسب بخار (HP) نمایش داده میشود و در الکتروموتورهای معمول، نشان‌دهنده توان مکانیکی قابل تحویل در محور موتور در شرایط نامی است؛ نه توان الکتریکی دریافتی از شبکه.برای مثال، اگر روی پلاک مقدار 7.5 kW درج شده باشد، موتور در شرایط نامی برای تحویل ۷.۵ کیلووات توان مکانیکی طراحی شده است.برای تبدیل تقریبی کیلووات و اسب بخار از رابطه زیر استفاده میشود:1 HP ≈ 0.746 kWبنابراین یک موتور ۷.۵ کیلووات تقریباً معادل ۱۰ اسب بخار است.ولتاژ نامی الکتروموتور (Rated Voltage – V)
ولتاژ نامی با علامت V مشخص میشود و نشان میدهد موتور برای کار با چه ولتاژی طراحی شده است.در الکتروموتورهای سهفاز ممکن است دو مقدار ولتاژ همراه با علامت اتصال ستاره و مثلث درج شود.برای مثال:230/400 V – Δ/Yاین عبارت معمولاً نشان میدهد موتور برای اتصال مثلث در ولتاژ خط ۲۳۰ ولت و اتصال ستاره در ولتاژ خط ۴۰۰ ولت طراحی شده است.در مقابل، عبارت:400/690 V – Δ/Yبه معنی کار نامی موتور در اتصال مثلث با ولتاژ خط ۴۰۰ ولت و اتصال ستاره با ولتاژ خط ۶۹۰ ولت است.انتخاب اتصال نامناسب می‌تواند باعث عملکرد نادرست یا آسیب به سیم‌پیچ موتور شود؛ بنابراین هنگام سیم‌بندی باید مشخصات پلاک و دستورالعمل سازنده بررسی شوند.جریان نامی الکتروموتور (Rated Current – A)
جریان نامی با واحد آمپر (A) نمایش داده میشود و مقدار جریان موتور را در شرایط نامی مشخص می‌کند.در موتورهای سهفاز ممکن است برای هر ولتاژ و نوع اتصال، جریان متفاوتی درج شده باشد.برای مثال:400/690 V – 14.5/8.4 A – Δ/Yیعنی جریان نامی موتور در اتصال مثلث با ولتاژ ۴۰۰ ولت برابر ۱۴.۵ آمپر و در اتصال ستاره با ولتاژ ۶۹۰ ولت برابر ۸.۴ آمپر است.جریان نامی برای انتخاب و تنظیم تجهیزات حفاظتی، کنتاکتور، کابل و سایر اجزای مدار اهمیت دارد.نکته: جریان نامی را نباید با جریان راه‌اندازی اشتباه گرفت. موتورهای القایی هنگام راه‌اندازی مستقیم معمولاً جریانی بیشتر از مقدار نامی دریافت می‌کنند.فرکانس نامی الکتروموتور (Frequency – Hz)
فرکانس با واحد هرتز (Hz) روی پلاک درج میشود. فرکانس‌های رایج در شبکه‌های برق صنعتی ۵۰ و ۶۰ هرتز هستند و فرکانس نامی شبکه برق ایران ۵۰ هرتز است.فرکانس روی سرعت میدان مغناطیسی دوار موتور تأثیر دارد؛ بنابراین تغییر آن می‌تواند سرعت موتور را تغییر دهد.بعضی الکتروموتورها برای هر دو فرکانس ۵۰ و ۶۰ هرتز طراحی شده‌اند و مشخصات توان، ولتاژ، جریان و سرعت مربوط به هر فرکانس به‌صورت جداگانه روی پلاک آن‌ها درج میشود.تعداد فاز الکتروموتور (Phase)
تعداد فاز معمولاً با علائم زیر مشخص میشود:• 1~: موتور تکفاز• 3~: موتور سه‌فازموتورهای تکفاز بیشتر در تجهیزات خانگی و برخی کاربردهای سبک استفاده می‌شوند، در حالی که موتورهای سهفاز در ماشین‌آلات و تجهیزات صنعتی کاربرد گسترده‌ای دارند.تعداد فاز موتور باید با منبع تغذیه و تجهیزات راه‌اندازی آن سازگار باشد.سرعت نامی الکتروموتور (Rated Speed – rpm)
سرعت نامی با واحد دور بر دقیقه (rpm) نمایش داده میشود.برای مثال، عبارت 1450 rpm نشان میدهد محور موتور در شرایط نامی تقریباً ۱۴۵۰ دور در دقیقه می‌چرخد.در موتورهای القایی، سرعت واقعی محور معمولاً کمی کمتر از سرعت سنکرون میدان مغناطیسی است. این اختلاف به دلیل پدیده لغزش (Slip) ایجاد میشود.سرعت سنکرون از رابطه زیر محاسبه میشود:[N_s=\frac{120f}{P}]در این رابطه:• Ns: سرعت سنکرون برحسب دور بر دقیقه• f: فرکانس تغذیه برحسب هرتز• P: تعداد قطب‌های موتوربرای مثال، سرعت سنکرون یک موتور چهارقطب در فرکانس ۵۰ هرتز برابر است با:[N_s=\frac{120\times50}{4}=1500\ rpm]اما سرعت نامی واقعی یک موتور القایی چهارقطب ممکن است حدود ۱۴۵۰ دور بر دقیقه باشد.بنابراین سرعت درج‌شده روی پلاک معمولاً سرعت واقعی محور در بار نامی است، نه سرعت سنکرون.ضریب توان الکتروموتور (Power Factor – cosφ)
ضریب توان با علامت cosφ روی پلاک مشخص میشود و در موتورهای AC با تغذیه سینوسی، نسبت توان اکتیو به توان ظاهری را نشان میدهد.برای مثال، عبارت cosφ = 0.85 یعنی ضریب توان موتور در شرایط نامی ۰.۸۵ است.برای یک موتور سهفاز متعادل با تغذیه سینوسی، توان اکتیو ورودی از رابطه زیر محاسبه میشود:[P_{in}=\sqrt{3}\times V_L\times I_L\times\cos\varphi]در این رابطه، (V_L) ولتاژ خط و (I_L) جریان خط است. اگر ولتاژ برحسب ولت و جریان برحسب آمپر باشد، توان برحسب وات به دست می‌آید.ضریب توان با راندمان متفاوت است؛ ضریب توان به نسبت توان اکتیو و ظاهری مربوط میشود، در حالی که راندمان نسبت توان مکانیکی خروجی به توان الکتریکی ورودی است.راندمان الکتروموتور (Efficiency – η)
راندمان نشان میدهد چه نسبتی از توان الکتریکی دریافتی موتور به توان مکانیکی خروجی تبدیل میشود.رابطه راندمان به شکل زیر است:[\eta=\frac{P_{out}}{P_{in}}\times100]برای مثال، راندمان ۹۰ درصد به این معنی است که در شرایط نامی تقریباً ۹۰ درصد توان الکتریکی ورودی به توان مکانیکی خروجی تبدیل میشود و باقی آن به‌صورت تلفات ظاهر میشود.راندمان بالاتر در شرایط قابل مقایسه معمولاً به معنی تلفات انرژی کمتر است.کلاس راندمان الکتروموتور (IE Efficiency Class)
در موتورهایی که مشمول طبقه‌بندی راندمان IEC هستند، ممکن است کلاس راندمان انرژی نیز روی پلاک درج شود.
بررسی سایر علائم و مشخصات روی پلاک الکتروموتور
علاوه بر مشخصات الکتریکی، اطلاعاتی مانند نوع اتصال، سرویس کاری، کلاس عایقی، درجه حفاظت، روش خنک‌کاری و ابعاد نصب نیز ممکن است روی پلاک موتور درج شوند.نحوه اتصال ستاره و مثلث (Star/Delta – Y/Δ)
در الکتروموتورهای سهفاز، نحوه اتصال سیم‌پیچ‌ها معمولاً با دو علامت مشخص میشود:• Y یا Star: اتصال ستاره• Δ یا Delta: اتصال مثلثدر اتصال ستاره، ولتاژ هر سیم‌پیچ برابر با ولتاژ خط تقسیم بر ریشه سه است؛ اما در اتصال مثلث، هر سیم‌پیچ ولتاژ خط را دریافت می‌کند.همان‌طور که در بخش ولتاژ نامی توضیح داده شد، نوع اتصال باید با ولتاژ شبکه و مشخصات پلاک سازگار باشد.این موضوع هنگام راه‌اندازی ستاره-مثلث نیز اهمیت دارد. برای مثال، هر موتور سه‌فازی را نمی‌توان در شبکه ۴۰۰ ولت با این روش راه‌اندازی کرد؛ موتور باید برای کار دائم در اتصال مثلث با ولتاژ خط ۴۰۰ ولت مناسب باشد.برای سیم‌بندی صحیح، علاوه بر پلاک باید نقشه اتصالات داخل جعبه ترمینال و دستورالعمل سازنده بررسی شوند.نوع سرویس کاری الکتروموتور (Duty Type)
نوع سرویس کاری معمولاً با حرف S و یک عدد روی پلاک مشخص میشود و نشان میدهد موتور برای چه الگوی کارکردی طراحی شده است.
سرویس فاکتور الکتروموتور (Service Factor – SF)
سرویس فاکتور یا SF ضریبی است که در بعضی موتورها، به‌ویژه موتورهای دارای مشخصات مبتنی بر استانداردهای NEMA، درج میشود و نشان میدهد موتور تحت شرایط تعیین‌شده توسط سازنده تا چه حد می‌تواند بالاتر از توان نامی بارگذاری شود.برای مثال، اگر موتور ۱۰ اسب بخار دارای SF برابر ۱.۱۵ باشد، توان متناظر با سرویس فاکتور برابر است با:[10\times1.15=11.5\ HP]البته این مقدار به معنی مجاز بودن استفاده دائمی و بدون محدودیت از موتور در توان ۱۱.۵ اسب بخار نیست. شرایط ولتاژ، فرکانس، دمای محیط و محدودیت‌های سازنده باید رعایت شوند.همچنین همه موتورهای IEC دارای سرویس فاکتور درج‌شده روی پلاک نیستند و نباید برای موتورهای فاقد این مشخصه، مقدار پیش‌فرضی در نظر گرفت.کلاس عایقی الکتروموتور (Insulation Class)
کلاس عایقی نشان‌دهنده کلاس حرارتی سیستم عایق‌بندی موتور است و معمولاً با عباراتی مانند Class B، Class F یا Class H روی پلاک مشخص میشود.این مشخصه به تحمل حرارتی مواد عایقی سیم‌پیچ مربوط است و نباید با دمای واقعی کارکرد موتور یا دمای مجاز محیط یکسان در نظر گرفته شود.
درجه حفاظت الکتروموتور (IP Rating)

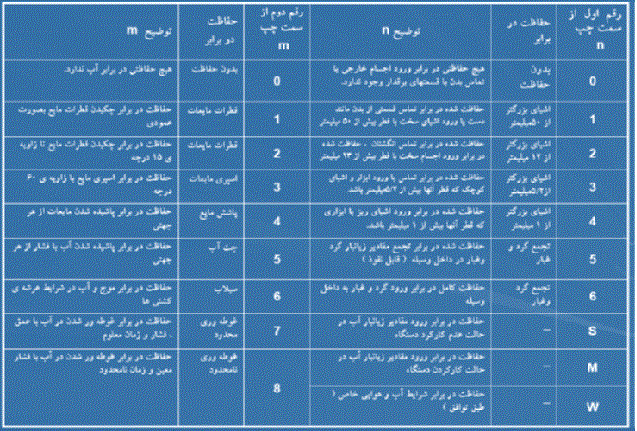

درجه حفاظت یا Ingress Protection میزان حفاظت محفظه موتور در برابر ورود اجسام جامد و آب را مشخص می‌کند و معمولاً با دو رقم بعد از عبارت IP نمایش داده میشود.برای مثال، در کد IP55:• رقم اول (5): حفاظت در برابر ورود گردوغبار تا حدی که عملکرد ایمن دستگاه مختل نشود.• رقم دوم (5): حفاظت در برابر جت آب از جهات مختلف، مطابق شرایط آزمون استاندارد.درجه‌های IP44، IP55، IP56 و IP65 از نمونه‌هایی هستند که ممکن است در مشخصات تجهیزات الکتریکی مشاهده شوند.نکته مهم این است که IP55 به معنی ضدآب بودن کامل موتور یا امکان غوطه‌ور کردن آن در آب نیست. درجه حفاظت باید متناسب با شرایط محیط نصب انتخاب شود.روش خنک‌کاری الکتروموتور (Cooling Method – IC)
روش خنک‌کاری موتور ممکن است با کدی مانند IC411 روی پلاک درج شود. این کدها براساس استاندارد IEC 60034-6 تعریف می‌شوند.یکی از روش‌های رایج در الکتروموتورهای صنعتی، IC411 است. در این ساختار، موتور معمولاً بدنه‌ای بسته و پره‌دار دارد و یک فن متصل به محور، هوا را روی سطح خارجی بدنه به جریان درمی‌آورد تا حرارت موتور دفع شود. به این ساختار معمولاً TEFC یا Totally Enclosed Fan Cooled گفته میشود.روش خنک‌کاری به‌ویژه هنگام نصب موتور در محیط گرم، فضای محدود یا استفاده همراه با اینورتر اهمیت دارد؛ زیرا در موتورهای خودتهویه، کاهش سرعت محور می‌تواند جریان هوای خنک‌کننده را نیز کاهش دهد.فریم سایز الکتروموتور (Frame Size)

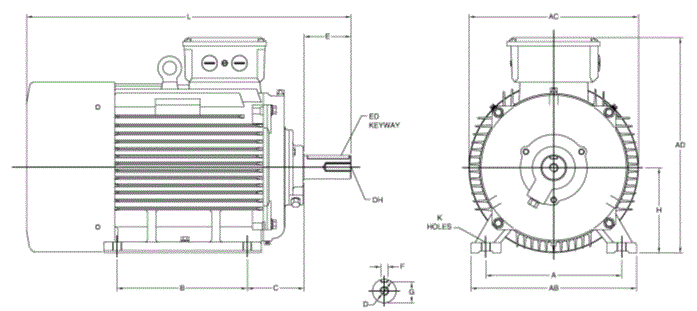

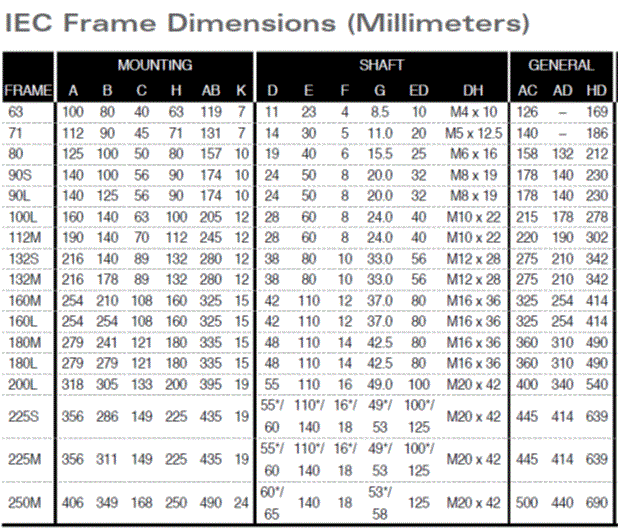

فریم سایز مشخصه‌ای مربوط به ابعاد مکانیکی و ساختار نصب موتور است. در بسیاری از موتورهای استاندارد IEC، اعدادی مانند 80، 90، 100، 112، 132 و 160 برای مشخص کردن فریم استفاده می‌شوند.برای مثال، عبارت Frame 132M به این معناست که:• عدد 132 نشان‌دهنده ارتفاع نامی مرکز محور از سطح نصب پایه، برحسب میلی‌متر است.• حرف M به یکی از دسته‌های طول فریم اشاره دارد.فریم سایز هنگام تعویض موتور اهمیت زیادی دارد؛ زیرا ارتفاع محور، ابعاد پایه، قطر شفت و سایر مشخصات مکانیکی باید با تجهیزات موجود سازگار باشند.نوع نصب الکتروموتور (Mounting Arrangement – IM)
نوع نصب موتور ممکن است روی پلاک با کدهایی مانند IM B3، IM B5 یا IM B35 مشخص شود.
دمای محیط و ارتفاع مجاز نصب موتور
در بعضی پلاک‌ها یا دیتاشیت‌ها، شرایط محیطی مجاز نیز درج می‌شوند.برای بسیاری از موتورهای استاندارد، شرایط مرجع متداول شامل دمای محیط تا ۴۰ درجه سانتی‌گراد و ارتفاع تا ۱۰۰۰ متر از سطح دریا است.اگر موتور در محیط گرم‌تر یا ارتفاع بالاتر نصب شود، ممکن است به کاهش توان قابل استفاده یا Derating نیاز داشته باشد. البته شرایط مجاز برای همه موتورها یکسان نیست و باید به مشخصات سازنده مراجعه کرد.آموزش عملی پلاک خوانی الکتروموتور
فرض کنید روی پلاک یک الکتروموتور سهفاز اطلاعات زیر درج شده باشد:مرحله اول: بررسی توان و سرعت موتور
توان نامی موتور ۷.۵ کیلووات و سرعت آن ۱۴۵۰ دور بر دقیقه است. کد 132M-4 نیز نشان میدهد موتور دارای فریم 132M و در این مثال چهارقطب است.در فرکانس ۵۰ هرتز، سرعت سنکرون موتور چهارقطب ۱۵۰۰ دور بر دقیقه است. اختلاف این مقدار با سرعت نامی ۱۴۵۰ دور بر دقیقه ناشی از لغزش موتور القایی است.مرحله دوم: بررسی ولتاژ و نوع اتصال
عبارت 400/690 V – Δ/Y نشان میدهد موتور در شبکه سهفاز ۴۰۰ ولت باید برای کار نامی در اتصال مثلث قرار بگیرد. جریان نامی متناظر با این شرایط ۱۴.۵ آمپر است.در شبکه سهفاز ۶۹۰ ولت، اتصال نامی موتور ستاره و جریان متناظر ۸.۴ آمپر خواهد بود.مرحله سوم: بررسی شرایط کاری و حفاظت
علامت S1 نشان‌دهنده کارکرد دائم در شرایط نامی است. کلاس عایقی F به سیستم عایق‌بندی سیم‌پیچ و IP55 به درجه حفاظت محفظه مربوط میشود.کد IC411 روش خنک‌کاری و IM B3 نوع نصب پایه‌دار موتور را مشخص می‌کند.مرحله چهارم: بررسی سازگاری با دستگاه
اگر این موتور قرار است جایگزین یک الکتروموتور قدیمی شود، یکسان بودن توان ۷.۵ کیلووات کافی نیست. سرعت، ولتاژ، جریان، نوع اتصال، فریم سایز، ابعاد شفت، نحوه نصب و شرایط کاری نیز باید با دستگاه موردنظر سازگار باشند.پلاک خوانی موتور کولر آبی چگونه است؟
موتورهای کولر آبی معمولاً تکفاز هستند و در بسیاری از مدل‌ها امکان کار با دو سرعت کند و تند وجود دارد. به همین دلیل ممکن است پلاک آن‌ها نسبت به الکتروموتورهای سهفاز صنعتی اطلاعات متفاوتی داشته باشد.برای مثال، اگر روی پلاک موتور کولر عبارت 1/2 HP درج شده باشد، توان نامی آن حدود ۰.۳۷ کیلووات است.دور کند و تند موتور کولر روی پلاک چگونه مشخص میشود؟
در موتورهای کولر آبی دوسرعته ممکن است مشخصات مربوط به دور کند و تند به‌صورت جداگانه درج شوند.برای مثال، عبارت‌های High Speed و Low Speed میتوانند برای مشخص کردن دور تند و کند استفاده شوند. سرعت و جریان نامی نیز ممکن است برای هر حالت متفاوت باشند.هنگام تعویض موتور کولر باید سرعت‌های نامی و نحوه اتصال سیم‌های مربوط به هر دور با مشخصات موتور جایگزین مطابقت داشته باشند.خازن موتور کولر روی پلاک چه معنایی دارد؟
در بعضی موتورهای تکفاز، ظرفیت خازن موردنیاز با واحد میکروفاراد (µF) روی پلاک درج میشود.این مقدار باید با طراحی موتور مطابقت داشته باشد؛ زیرا استفاده از خازن با ظرفیت نامناسب می‌تواند عملکرد راه‌اندازی یا کارکرد موتور را مختل کند.همه موتورهای کولر ساختار یکسانی ندارند؛ بنابراین ظرفیت خازن و نحوه سیم‌بندی باید از پلاک، نقشه اتصالات یا اطلاعات سازنده همان موتور مشخص شود.هنگام تعویض الکتروموتور چه اطلاعاتی از پلاک لازم است؟
اگر هدف از پلاک خوانی الکتروموتور انتخاب موتور جایگزین باشد، بهتر است مشخصات موتور قبلی به‌صورت کامل ثبت و با موتور جدید مقایسه شوند.................جدول علائم و مشخصات پلاک الکتروموتور
جدول زیر مهم‌ترین علائم و اختصارات روی پلاک الکتروموتور را نشان میدهد و می‌تواند به‌عنوان مرجع سریع هنگام خواندن مشخصات موتور استفاده شود...............نحوه نمایش این علائم ممکن است بسته به برند و استاندارد ساخت موتور متفاوت باشد. برای تفسیر دقیق باید مقادیر درج‌شده روی پلاک با اطلاعات فنی سازنده تطبیق داده شوند.جمع‌بندی
پلاک خوانی الکتروموتور به شناسایی مشخصات نامی و شرایط عملکرد موتور کمک می‌کند. اطلاعاتی مانند توان، ولتاژ، جریان، فرکانس، سرعت، نوع اتصال، راندمان، کلاس عایقی و درجه حفاظت، هنگام انتخاب و راه‌اندازی موتور اهمیت دارند. در موتورهای سهفاز، توجه به ولتاژ و اتصال ستاره یا مثلث ضروری است. همچنین جریان نامی نباید با جریان راه‌اندازی و توان مکانیکی خروجی نباید با توان الکتریکی ورودی اشتباه گرفته شود. در نهایت، اگر قصد تعویض الکتروموتور را دارید، علاوه بر توان باید مشخصات الکتریکی، مکانیکی و شرایط کاری موتور جدید را با تجهیزات موجود تطبیق دهید.بیشتر بدانید:
IEC 60034 خانوادهای از استانداردهای بینالمللی مربوط به ماشینهای الکتریکی دوار است که موضوعاتی مانند مشخصات نامی، عملکرد، آزمونها و راندمان را پوشش میدهد.
IEC 60034 عنوان مجموعه استانداردهاست، در حالی که IEC 60034-1 یکی از بخشهای آن با موضوع مشخصات نامی و عملکرد (Rating and Performance) است.
IEC 34 نامگذاری قدیمیتر مجموعه استانداردهای ماشینهای الکتریکی دوار است که در نامگذاری جدید با IEC 60034 شناخته میشود.
تعداد فاز معمولاً با علامت 1~ برای موتور تکفاز و 3~ برای موتور سهفاز مشخص میشود. ولتاژ و نحوه اتصال نیز میتوانند اطلاعات تکمیلی ارائه دهند.
اگر عبارت 400/690 V – Δ/Y درج شده باشد، موتور برای کار نامی با اتصال مثلث در شبکه سهفاز ۴۰۰ ولت و اتصال ستاره در شبکه ۶۹۰ ولت طراحی شده است.
