منحنی مشخصه پمپ چیست؟ آموزش خواندن منحنی عملکرد پمپ سانتریفیوژ

منحنی مشخصه پمپ چیست؟ آموزش خواندن منحنی عملکرد پمپ سانتریفیوژ

آموزش خواندن منحنی مشخصه پمپ سانتریفیوژ: دبی و هد، نقطه کار، بازده، توان و NPSH را با مثال عددی بررسی کنید و پمپ مناسب را از روی نمودار انتخاب کنید.

منحنی مشخصه پمپ نشان می‌دهد یک پمپ در دبی‌های مختلف چه هد، توان مصرفی و بازدهی دارد و برای جلوگیری از کاویتاسیون به چه شرایطی در مکش نیاز دارد. اگر فقط به توان موتور یا عدد «حداکثر ارتفاع» روی جعبه نگاه کنید، نمی‌توانید فشار و آبدهی واقعی پمپ را در ساختمان یا خط لوله پیش‌بینی کنید. برای انتخاب درست، باید نقطه‌ای را پیدا کنید که منحنی عملکرد پمپ با منحنی سیستم تلاقی دارد. این راهنما خواندن نمودار پمپ سانتریفیوژ را با یک مثال ساده آموزش می‌دهد.برای مقایسه مدل‌های موجود، پس از تعیین دبی و هد موردنیاز، مشخصات و نمودار هر مدل را در صفحه پمپ آب خانگی بررسی کنید؛ انتخاب صرفاً بر اساس اسب بخار می‌تواند به پمپی با نقطه کار نامناسب منجر شود.

منحنی مشخصه پمپ چیست و چه چیزی را نشان می‌دهد؟

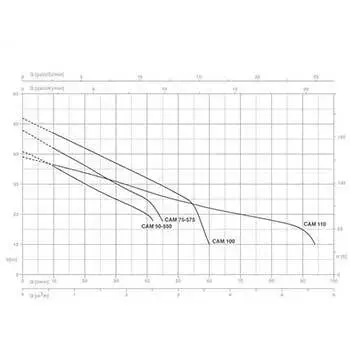

منحنی مشخصه یا منحنی عملکرد پمپ مجموعه نمودارهایی است که سازنده از آزمایش پمپ در شرایط مشخص به دست می‌آورد. محور افقی معمولاً دبی Q را با واحد مترمکعب بر ساعت یا لیتر بر ثانیه نشان می‌دهد. محور عمودی نمودار اصلی، هد H بر حسب متر است. در همان برگه ممکن است نمودار بازده η، توان محور P2، توان ورودی برق P1 و هد خالص مثبت مکش موردنیاز NPSHr نیز رسم شده باشد. هر منحنی باید با دور موتور، فرکانس برق، قطر پروانه و سیال مرجع همان برگه خوانده شود.«منحنی پمپ» اغلب به نمودار H–Q اشاره دارد، اما برای انتخاب نهایی همان نمودار کافی نیست. پمپی ممکن است دبی و هد موردنیاز را تأمین کند، ولی در آن نقطه بازده پایین، توان بیش از ظرفیت موتور یا NPSHr نامناسب داشته باشد. به همین دلیل منحنی‌های همراه را هم باید بررسی کرد.

محورهای نمودار H–Q را چگونه بخوانیم؟

ابتدا واحدهای دو محور را بخوانید. Q دبی یا حجم عبوری در واحد زمان است؛ ۱ مترمکعب بر ساعت برابر حدود ۱۶٫۷ لیتر بر دقیقه است. H هد کل تولیدشده توسط پمپ است و به صورت متر ستون سیال بیان می‌شود. هد با فشار ارتباط دارد، اما «حداکثر هد» همان فشار دائمی در شیر مصرف نیست؛ افت لوله، اختلاف ارتفاع و تغییر دبی نتیجه واقعی را تعیین می‌کنند. برای آب نزدیک دمای محیط، هر ۱۰ متر ستون آب تقریباً معادل ۱ بار اختلاف فشار است؛ این تبدیل تقریبی را نباید برای هر سیالی بدون توجه به چگالی به کار برد.در بسیاری از پمپ‌های سانتریفیوژ با افزایش دبی، هد کاهش می‌یابد. سمت چپ منحنی، دبی نزدیک صفر و هد قطع جریان یا shut-off head است. سمت راست، دبی‌های بالاتر با هد کمتر قرار می‌گیرند. هیچ‌یک از این دو انتها لزوماً نقطه مناسب کار مداوم نیست. سازنده ممکن است محدوده مجاز یا پیشنهادی کار را روی نمودار با خط پررنگ یا ناحیه مشخص کند؛ همان محدوده معیار مهم‌تری از دو عدد حداکثری است.

نقطه کار پمپ از تقاطع منحنی پمپ و سیستم به دست می‌آید

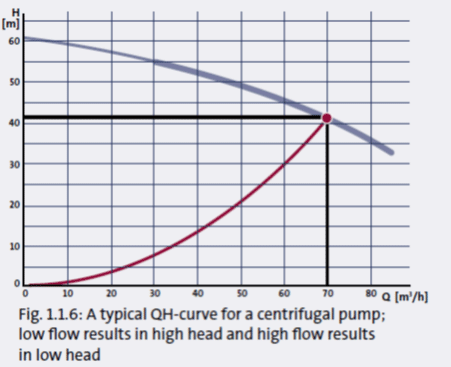

منحنی سیستم نشان می‌دهد شبکه لوله‌کشی در هر دبی به چه هدی نیاز دارد. این هد از اختلاف ارتفاع یا فشار استاتیک، به‌علاوه افت اصطکاکی لوله‌ها، زانوها، شیرها و تجهیزات تشکیل می‌شود. افت اصطکاکی با افزایش دبی بیشتر می‌شود؛ بنابراین منحنی سیستم عموماً رو به بالا می‌رود. محل برخورد آن با منحنی H–Q پمپ، نقطه کار واقعی است. پمپ نمی‌تواند هم‌زمان «حداکثر هد» و «حداکثر دبی» درج‌شده در دو انتهای منحنی را تحویل دهد.مثلاً فرض کنید هد موردنیاز سیستم در دبی ۶ مترمکعب بر ساعت برابر ۲۸ متر است. اگر منحنی یک مدل در همین دبی ۳۶ متر هد بدهد، نقطه کار آن دقیقاً ۶ و ۲۸ نخواهد بود؛ جریان آن‌قدر تغییر می‌کند تا هد پمپ و هد موردنیاز سیستم برابر شوند. با بستن نسبی شیر، منحنی سیستم تندتر و نقطه کار معمولاً به دبی کمتر منتقل می‌شود. این کار جایگزین انتخاب درست یا کنترل دور در همه کاربردها نیست.

مثال عددی برای خواندن منحنی عملکرد پمپ

فرض کنید منحنی یک پمپ در دبی ۴ مترمکعب بر ساعت، هد ۳۴ متر و در دبی ۸ مترمکعب بر ساعت، هد ۲۴ متر را نشان می‌دهد. اگر منحنی سیستم با آن در نزدیکی ۶ مترمکعب بر ساعت و ۲۹ متر برخورد کند، دبی و هد عملیاتی تقریبی همین دو عددند. سپس باید بازده، توان و NPSHr را دقیقاً در دبی ۶ روی نمودارهای همان مدل بخوانید. این اعداد فقط برای آموزش‌اند و مشخصات یک محصول واقعی نیستند.
منحنی مشخصه پمپ با فونت ایران‌سنس ایکس؛ منحنی پمپ و سیستم و نقطه کار
منحنی پمپ و سیستم با فونت مقاله

منحنی بازده و نقطه بیشترین بازده یا BEP

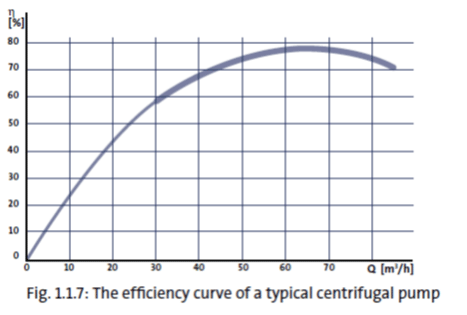

منحنی بازده η نشان می‌دهد چه سهمی از توان منتقل‌شده به محور پمپ به توان هیدرولیکی مفید تبدیل می‌شود. بازده معمولاً در یک دبی به بیشینه خود می‌رسد؛ به این نقطه BEP یا نقطه بیشترین بازده می‌گویند. کار کردن در نزدیکی محدوده پیشنهادی سازنده پیرامون BEP، به‌ویژه در کارکرد مداوم، برای مصرف انرژی و قابلیت اطمینان مهم است. با این حال «نزدیک BEP» یک درصد ثابت و جهانی برای همه پمپ‌ها نیست؛ حدود مجاز را از نمودار یا راهنمای همان مدل بخوانید.
منحنی بازده پمپ با فونت ایران‌سنس ایکس و نقطه بیشترین بازده
منحنی بازده با فونت مقاله

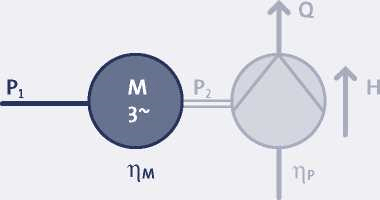

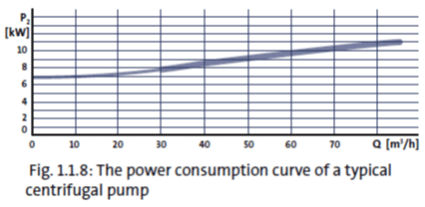

P2 معمولاً توان مکانیکی موردنیاز در محور پمپ یا خروجی موتور است؛ P1 توان الکتریکی دریافتی از شبکه است. نام‌گذاری دقیق هر نمودار را در راهنمای سازنده بررسی کنید، زیرا کاتالوگ‌ها ممکن است بازده پمپ، موتور یا مجموعه را جداگانه نشان دهند. برای انتخاب موتور، بیشترین توان موردنیاز در محدوده کاری مجاز و ضریب‌های توصیه‌شده سازنده اهمیت دارد. از یک نقطه کاری به‌تنهایی نمی‌توان نتیجه گرفت موتور در تمام شرایط بار اضافه نمی‌بیند.شکل منحنی توان همه پمپ‌ها یکسان نیست. در بسیاری از پمپ‌های سانتریفیوژ شعاعی، توان با افزایش دبی بالا می‌رود؛ اما رفتار پمپ‌های محوری، نیمه‌محوری یا طرح‌های خاص می‌تواند متفاوت باشد. پس جمله «توان همیشه با دبی زیاد می‌شود» قاعده مطلق نیست. جدول همان مدل را بخوانید.

منحنی NPSH و خطر کاویتاسیون

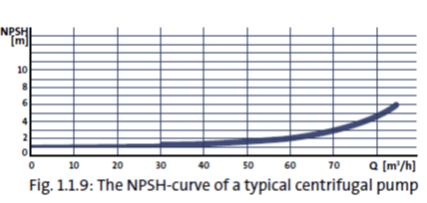

NPSHr مقدار هد خالص مثبت مکش موردنیاز پمپ در دبی مشخص است و از منحنی سازنده خوانده می‌شود. NPSHa مقدار موجود در سیستم است و به فشار سطح مایع، ارتفاع مکش، دمای سیال و افت مسیر ورودی بستگی دارد. برای کارکرد مناسب باید NPSHa از NPSHr بیشتر باشد و حاشیه اطمینان مناسب طبق توصیه سازنده و شرایط پروژه در نظر گرفته شود. برابر بودن این دو مقدار، حاشیه مطمئنی ایجاد نمی‌کند.

با افزایش دبی، NPSHr در بسیاری از مدل‌ها بیشتر می‌شود و افت مسیر مکش نیز می‌تواند افزایش یابد. اگر حاشیه مکش کافی نباشد، احتمال کاویتاسیون، افت عملکرد، صدا و آسیب به پروانه بالا می‌رود. در مقاله کاویتاسیون پمپ آب نشانه‌ها و راه‌های کاهش این خطر را جداگانه توضیح داده‌ایم. NPSHr را نباید به‌سادگی «حداقل فشار مطلق ورودی» نامید؛ دو کمیت NPSHa و NPSHr باید با واحد و مرجع یکسان مقایسه شوند.

آموزش منحنی مشخصه پمپ در پنج گام

۱. دبی موردنیاز و هد کل سیستم را در شرایط واقعی مصرف یا فرایند محاسبه کنید. فقط متراژ یا تعداد طبقات کافی نیست؛ افت مسیر، فشار باقی‌مانده موردنیاز و شرایط مکش را هم لحاظ کنید.۲. واحد Q و H، فرکانس، دور و قطر پروانه روی نمودار را کنترل کنید. منحنی مدل ۵۰ هرتز را بدون بررسی برای موتور یا تنظیمات دیگر به کار نبرید.۳. منحنی سیستم را روی نمودار H–Q در نظر بگیرید و نقطه تقاطع را پیدا کنید. اگر فقط یک دبی و هد هدف دارید، آن نقطه را روی نمودار علامت بزنید و مطمئن شوید در محدوده مجاز مدل است.۴. از دبی نقطه کار به نمودار بازده، توان P2 و NPSHr بروید. توان موتور و حاشیه مکش را با شرایط واقعی مقایسه کنید.۵. تغییرات احتمالی سیستم را بسنجید: گرفتگی فیلتر، تغییر سطح مخزن، باز و بسته شدن شیرها یا تغییر دور پمپ می‌تواند نقطه کار را جابه‌جا کند. اگر بازه کار گسترده است، تنها یک نقطه طراحی کافی نیست.برای آشنایی با روش محاسبه هد و دبی ساختمان، راهنمای انتخاب پمپ آب خانگی را نیز بخوانید. در انتخاب مدل نهایی، داده‌های همان پمپ و تأیید سازنده بر مثال‌های عمومی مقدم‌اند.

منحنی مشخصه پمپ ایران را چگونه تفسیر کنیم؟

گاهی کاربر با عبارت «منحنی مشخصه پمپ ایران» به دنبال نمودار برند یا مدل ساخت ایران می‌گردد. روش خواندن نمودار پمپ ایرانی و خارجی یکسان است؛ اما باید کاتالوگ همان مدل، قطر پروانه، دور، فرکانس و واحدهای آن را بررسی کنید. از روی نمودار یک برند یا یک خانواده محصول نمی‌توان عملکرد همه مدل‌های «پمپ ایران» را نتیجه گرفت. اگر کاتالوگ یک مدل فقط نقطه اسمی را ذکر کرده باشد، برای انتخاب دقیق‌تر نمودار کامل H–Q و محدوده مجاز کار را از سازنده یا فروشنده بخواهید.

خطاهای رایج هنگام انتخاب از روی منحنی پمپ

خواندن هد حداکثر و دبی حداکثر به‌عنوان یک نقطه مشترک، رایج‌ترین خطاست. خطای دوم، نادیده گرفتن منحنی سیستم و فرض کردن دبی ثابت برای پمپ است. خطاهای دیگر شامل اشتباه گرفتن P1 و P2، تکیه بر توان اسمی موتور، مقایسه نمودارهای با واحد یا دور متفاوت، نادیده گرفتن بازده در کار مداوم و بررسی نکردن NPSHa در کنار NPSHr هستند. برای سیال غلیظ‌تر یا چگال‌تر از آب نیز منحنی آزمایش‌شده با آب ممکن است به اصلاح یا تأیید سازنده نیاز داشته باشد.

جمع‌بندی

منحنی مشخصه پمپ فقط یک خط هد و دبی نیست. ابتدا نقطه کار را از تقاطع منحنی عملکرد پمپ و منحنی سیستم پیدا کنید؛ سپس بازده، توان و NPSH را در همان دبی بخوانید. برای پمپ سانتریفیوژ، این روش نشان می‌دهد مدل انتخابی در شرایط واقعی چه آبدهی می‌دهد و آیا در محدوده مجاز و مناسب کار می‌کند. نمودار هر مدل را با دور، پروانه، فرکانس و سیال درست بخوانید و در صورت ابهام به کاتالوگ همان سازنده مراجعه کنید.
منحنی مشخصه پمپ چیست؟ آموزش خواندن منحنی عملکرد پمپ سانتریفیوژ
نمودار مشخصه نشان می‌دهد پمپ در دبی‌های مختلف چه هدی تولید می‌کند. در کاتالوگ معمولاً بازده، توان و NPSHr نیز کنار منحنی هد و دبی ارائه می‌شوند.
نقطه تقاطع منحنی هد و دبی پمپ با منحنی سیستم را پیدا کنید. دبی و هد در این نقطه، عملکرد تقریبی پمپ در همان شبکه لوله‌کشی است.
خیر. هد حداکثر معمولاً نزدیک دبی صفر است و بیشترین دبی در هد کمتر رخ می‌دهد. برای انتخاب، هد پمپ را در دبی موردنیاز سیستم بخوانید.
NPSHr نیاز مکش پمپ است که سازنده در دبی‌های مختلف اعلام می‌کند؛ NPSHa از شرایط واقعی سیستم مکش محاسبه می‌شود. مقدار موجود باید با حاشیه مناسب از مقدار موردنیاز بیشتر باشد.
