دستگاه‌های هود یا ورودی هوا، بسته به نوع سیستم تهویه، باید به کانال یا سیستم کانال‌کشی مناسب متصل شوند. طراحی کانال‌کشی باید به گونه‌ای باشد که هوای حاوی آلاینده‌ها با کنترل صحیح جریان از محل ورودی جمع‌آوری شده و به‌طور مؤثر به خروجی یا سیستم فیلتراسیون منتقل شود.

اصول طراحی کانال

کانال لوله ای باید از نظر ابعاد و سطح مقطع به‌درستی انتخاب شود تا جریان هوا با:

راندمان بالا
کمترین افت فشار
حداقل آشفتگی

در آن حرکت کند.هدف اصلی این است که جریان هوا تا حد امکان به‌صورت یکنواخت و با کمترین تلاطم حرکت کند. ایجاد آشفتگی بیش از حد باعث افزایش افت فشار، کاهش راندمان سیستم و افزایش مصرف انرژی می‌شود.

سرعت و نرخ جریان هوا

سرعت جریان در کانال‌ها باید به اندازه‌ای باشد که:

آلودگی‌ها به‌طور کامل به سمت خروجی یا فیلتر منتقل شوند.
از ته‌نشینی مجدد آلاینده‌ها روی دیواره‌های کانال جلوگیری شود.
خطرات احتمالی مانند تجمع مواد قابل اشتعال کاهش یابد.

نرخ جریان هوا بسته به ماهیت آلاینده‌ها (گرد و غبار، بخارات شیمیایی، ذرات قابل اشتعال و...) می‌تواند متفاوت باشد.در صورتی که سرعت جریان کافی نباشد، ممکن است:

آلاینده‌ها در کانال رسوب کنند.
راندمان سیستم کاهش یابد.
کانال به منبع خطر آتش‌سوزی یا انفجار تبدیل شود (به‌ویژه در مورد ذرات قابل اشتعال).

شکل کانال‌ها

کانال با مقطع دایره‌ای

افت فشار کمتری نسبت به کانال‌های گوشه‌دار دارد.
جریان یکنواخت‌تری ایجاد می‌کند.
از نظر عملکرد تهویه، گزینه بهینه‌تری محسوب می‌شود.

کانال‌های چهارگوش یا گوشه‌دار

نسبت به کانال دایره‌ای افت فشار بیشتری دارند.
احتمال ایجاد آشفتگی در گوشه‌ها بیشتر است.

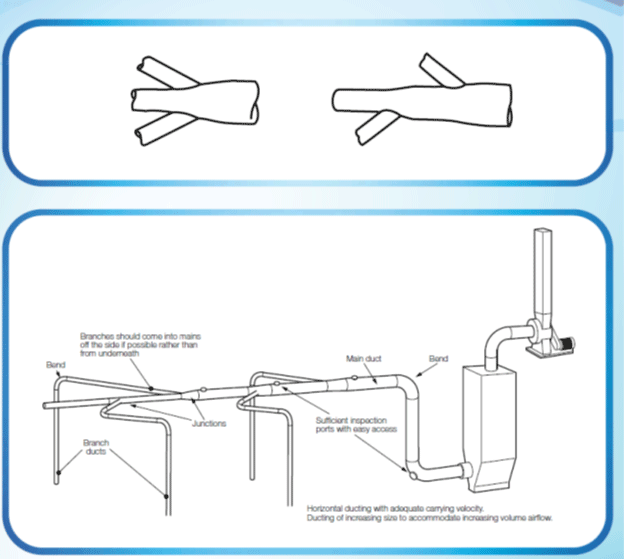

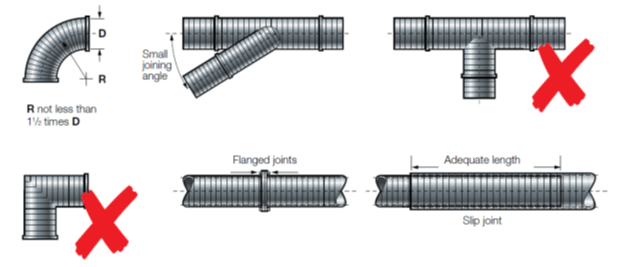

تغییر مسیر و انشعابات

تغییر مسیرهای تند با زاویه ۹۰ درجه باعث افزایش افت فشار و آشفتگی جریان می‌شود.
استفاده از زانوهای تیز و انشعابات تقاطعی عملکرد سیستم را کاهش می‌دهد.
در طراحی استاندارد، استفاده از خم‌های نرم و تدریجی توصیه می‌شود.

رعایت استانداردها

رعایت قواعد و استانداردهای مشخص در کانال‌کشی الزامی است. طراحی نادرست می‌تواند:

کارایی سیستم تهویه را کاهش دهد.
مصرف انرژی را افزایش دهد.
خطرات ایمنی ایجاد کند.

روش های کانال کشی

کانال بایستی به درستی سایز شود تا جریان هوای تهویه شده را بدون آشتفگی و ایجاد کمترین صدا از خود عبور دهد .همچنین ساختار آن بایستی جامد و بدون انعطاف باشد.

پاک کننده هوا یا فیلتر

این فیلتر یا پاک کننده هوا را از مخلوط هوا وآلاینده استخراج می کند. توجه شود که همه سیستم ها نیاز به تمیز کردن هوا ندارند. تنها مواردی که آلایند ممکن هنگام خروج به سایر آفراد یا به محیط زیست آسیب وارد کند بایستی از فیلتر استفاده نمود .

انواع پاک کننده ها یا فیلتر

نوع	مزایا	معایب	راندمان فیلتر ینگ

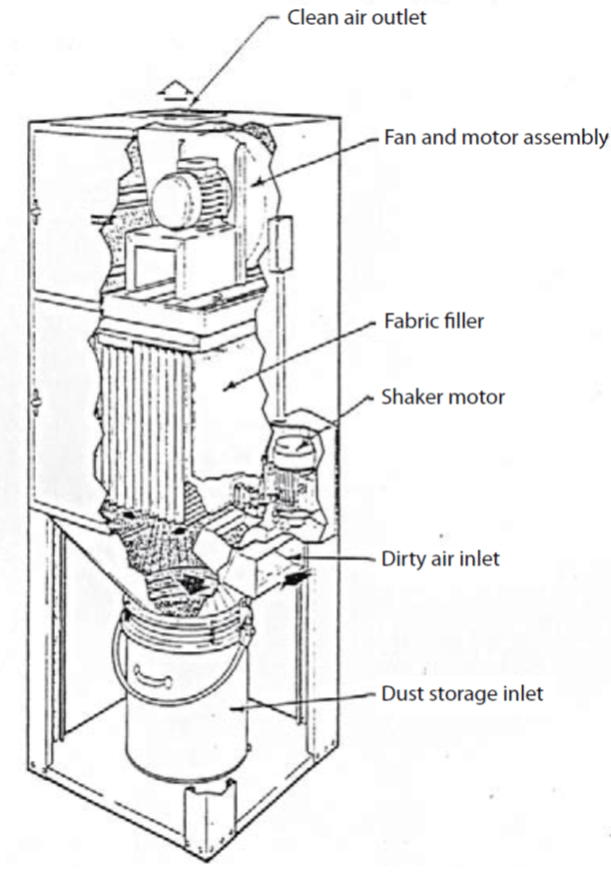

پارچه ای	با نشستن ذرات بر روی پارچه کارآیی فیلتر بهبود پیدا می کند	با نشستن ذرات بر روی پارچه کارآیی فیلتر بهبود پیدا می کند	بالای 99.9%
سیکلون	برای ذرات بزرگ مناسب است و کمترین افت فشار را دارد	برای ذرات ریز کار آیی مناسبی ندارد	بسته به اندازه ذرات: ذرات 5 میکرومتر (5 µm) → بازده حذف: 50٪ ذرات 8 میکرومتر (8 µm) → بازده حذف: 100٪

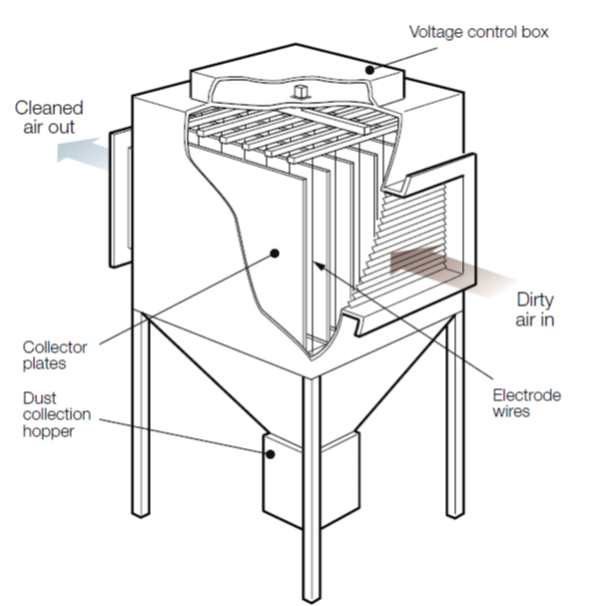

رسوب کننده الکترواستاتیک	مناسب ذرات داغ و خورنده است	قیمت بالا، ابعاد بزرگ، نیاز به تخصص برای نگهداری و تعمیرات	ذرات 1 تا 50 میکرومتر (1–50 µm) → بازده حذف: 80 تا 99٪ ذرات 5 تا 10 میکرومتر (5–10 µm) → بازده حذف: بیش از 99٪
اسکرابر تر	مناسب برای گازهای داغ و خورنده و همچنین برای خنثی کردن محیط های با قابلیت انفجار	فساد بیولوژیک این برای اسکرابر های اسیدی یا بازی وجود ندارد	ذرات بزرگ‌تر از 5 میکرومتر (>5 µm) → بازده حذف: 96٪ ذرات 1 تا 5 میکرومتر (1–5 µm) → بازده حذف: 20 تا 80٪
برج بسته اسکرابر	مناسب برای مواد محلول و شناور در آب	سرو صدا ،خوردگی ،فساد بیولوژیک	سطح زیاد تماس برای واکنش
فیلتر کردن از طریق حرارتی اکسیداسیون سوزاندن یا شعله ور شدن	مناسب برای گازها و بخارات مخرب	برای ذرات جامد مناسب نیست	برای گاز ها یا بخارات
