محیط های مستعد خطر انفجار و حریق

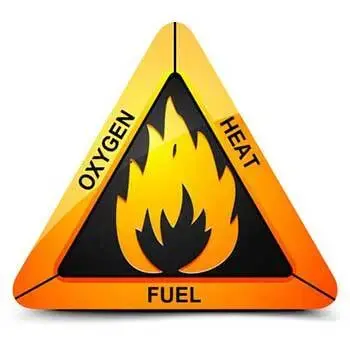

محیط‌های مستعد خطر انفجار به فضاهایی گفته می‌شود که در آن‌ها احتمال حضور گازهای قابل اشتعال، بخارات آتش‌گیر، گرد و غبارهای انفجاری یا فیبرهای قابل احتراق وجود دارد و در صورت ایجاد جرقه یا افزایش دما، خطر انفجار یا آتش‌سوزی جدی ایجاد می‌شود. شناخت دقیق این محیط‌ها برای انتخاب تجهیزات ضد انفجار (Explosion Proof)، طراحی سیستم‌های الکتریکی ایمن و رعایت الزامات ایمنی صنعتی ضروری است. استانداردهای بین‌المللی مانند NFPA، NEC و IEC چارچوب مشخصی برای طبقه‌بندی این محیط‌ها ارائه کرده‌اند تا ریسک حوادث صنعتی به حداقل برسد.

انواع محیط‌های مستعد خطر

محیط‌های خطرناک به طور کلی به دو دسته اصلی معدنی و غیرمعدنی تقسیم می‌شوند که هر کدام ویژگی‌های فنی و الزامات ایمنی متفاوتی دارند. این تقسیم‌بندی به مهندسان کمک می‌کند تا بر اساس نوع صنعت، تهویه، مواد موجود و احتمال انتشار گاز یا غبار، تجهیزات مناسب را انتخاب کنند. تفاوت اصلی این دو دسته در نوع ماده قابل اشتعال و شرایط بهره‌برداری محیط است که مستقیماً بر نوع استاندارد مورد استفاده تأثیر می‌گذارد.

طبقه‌بندی محیط‌های مستعد خطر انفجار در صنایع نفت و گاز

محیط‌های مستعد خطر معدنی

در محیط‌های معدنی به ویژه معادن زیرزمینی زغال‌سنگ، وجود گاز متان و گرد زغال سنگ خطر انفجار شدیدی ایجاد می‌کند و به همین دلیل بسیاری از کشورها مقررات اختصاصی برای این فضاها تدوین کرده‌اند. در این محیط‌ها تهویه محدود، رطوبت بالا و احتمال تجمع گاز باعث می‌شود طبقه‌بندی متفاوتی نسبت به صنایع نفت و گاز اعمال شود. استانداردهای مربوط به معادن معمولاً سخت‌گیرانه‌تر بوده و تجهیزات مورد استفاده باید مقاومت بالایی در برابر انفجار و ضربه داشته باشند.

محیط‌های مستعد خطر غیرمعدنی

محیط‌های غیرمعدنی شامل پالایشگاه‌ها، پتروشیمی‌ها، صنایع شیمیایی، صنایع غذایی و کارخانجات تولیدی هستند که در آن‌ها گازهای قابل اشتعال یا گرد و غبار انفجاری وجود دارد. در این فضاها طبقه‌بندی بر اساس نوع ماده (گاز یا غبار)، احتمال حضور آن و مدت زمان ماندگاری انجام می‌شود. این دسته‌بندی پایه اصلی انتخاب تابلو برق ضد انفجار، سنسورها، موتورها و تجهیزات ابزار دقیق محسوب می‌شود.

طبقه‌بندی محیط‌های گازی بر اساس استاندارد NFPA 30

استاندارد NFPA 30 که به مایعات قابل اشتعال و احتراق اختصاص دارد، چارچوبی برای شناسایی خطرات ناشی از بخارات قابل اشتعال ارائه می‌دهد. این استاندارد مشخص می‌کند که مایعات بر اساس نقطه اشتعال و نقطه جوش چگونه دسته‌بندی شوند و چه الزامات حفاظتی برای ذخیره‌سازی و انتقال آن‌ها لازم است. رعایت این استاندارد در صنایع نفت و گاز باعث کاهش احتمال انفجار در اثر انتشار بخارات بنزین، حلال‌ها و ترکیبات شیمیایی می‌شود.

گروه‌بندی مواد قابل اشتعال در استاندارد NEC

در سیستم آمریکایی که توسط NEC تعریف شده است، محیط‌های خطرناک به کلاس‌ها و گروه‌ها تقسیم می‌شوند تا تجهیزات الکتریکی متناسب با سطح خطر انتخاب شوند. این گروه‌بندی بر اساس ویژگی‌های انفجاری ماده مانند حداقل انرژی جرقه برای اشتعال و فشار انفجار انجام می‌شود. شناخت این تقسیم‌بندی برای مهندسان برق صنعتی اهمیت بالایی دارد زیرا انتخاب اشتباه تجهیزات می‌تواند منجر به حادثه جدی شود.

دسته‌بندی گروه‌های گازی IIA، IIB و IIC در محیط‌های صنعتی

کلاس I – گازها و بخارات قابل اشتعال

کلاس I به محیط‌هایی اختصاص دارد که در آن‌ها گازها یا بخارات قابل اشتعال حضور دارند و بیشترین کاربرد آن در صنایع نفت، گاز و پتروشیمی است. در این کلاس، گروه‌های A تا D تعریف شده‌اند که هر کدام شدت خطر متفاوتی دارند. هرچه انرژی لازم برای اشتعال کمتر باشد، گروه خطرناک‌تر محسوب می‌شود و تجهیزات باید مقاومت بالاتری داشته باشند.

گروه A

گروه A خطرناک‌ترین گروه در کلاس I محسوب می‌شود و شامل گازهایی مانند استیلن و هیدروژن است که انرژی بسیار کمی برای اشتعال نیاز دارند. این گازها در صورت ایجاد کوچک‌ترین جرقه می‌توانند انفجار شدید ایجاد کنند، بنابراین تجهیزات مورد استفاده در این محیط‌ها باید دارای بالاترین سطح حفاظت ضد انفجار باشند.

گروه B

گروه B شامل گازهایی با رفتار انفجاری مشابه هیدروژن است و اگرچه کمی کمتر از گروه A خطرناک هستند، اما همچنان نیازمند تجهیزات بسیار ایمن می‌باشند. در طراحی سیستم‌های الکتریکی این گروه باید فاصله‌های ایمنی و آب‌بندی دقیق رعایت شود.

گروه C

گروه C شامل گازهایی مانند اتیلن و اتیل اتر است که در صنایع شیمیایی و پتروشیمی کاربرد دارند. سطح خطر این گروه متوسط رو به بالا است و تجهیزات باید توانایی جلوگیری از انتشار جرقه به محیط بیرونی را داشته باشند.

گروه D

گروه D رایج‌ترین گروه در صنایع نفت و گاز است و شامل موادی مانند متان، بنزین، پروپان و حلال‌ها می‌شود. اگرچه این گروه نسبت به A و B خطر کمتری دارد، اما به دلیل حجم مصرف بالا در صنعت، بیشترین آمار حوادث انفجاری مربوط به این گروه است.

کلاس II – گرد و غبارهای قابل احتراق

کلاس II به محیط‌هایی اختصاص دارد که خطر اصلی آن‌ها گرد و غبار قابل احتراق است و در صورت تجمع و ایجاد جرقه می‌توانند انفجار ثانویه ایجاد کنند. این کلاس بیشتر در صنایع غذایی، فلزی و چوب کاربرد دارد و گروه‌های E، F و G را شامل می‌شود.

گروه E

گروه E شامل ذرات فلزی قابل احتراق مانند پودر آلومینیوم و منیزیم است که در صورت انفجار فشار بالایی تولید می‌کنند. این محیط‌ها معمولاً در صنایع فلزی و تولید قطعات سبک دیده می‌شوند و نیازمند تجهیزات مقاوم در برابر فشار انفجار هستند.

گروه F

گروه F مربوط به گردهای کربنی مانند زغال سنگ و کک است که در نیروگاه‌ها و صنایع معدنی دیده می‌شود. خطر اصلی این گروه، انفجار ناشی از تجمع گرد در فضاهای بسته است.

گروه G

گروه G شامل گرد و غبارهای آلی مانند آرد، نشاسته و شکر است که در صنایع غذایی بسیار رایج هستند. این نوع غبارها اگر در غلظت مناسب معلق شوند، قابلیت انفجار شدیدی دارند و تهویه مناسب نقش کلیدی در ایمنی آن‌ها دارد.

نمودار تطبیقی گروه‌های گازی IIC و گروه A در استانداردهای بین‌المللی

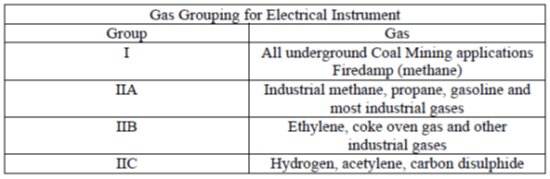

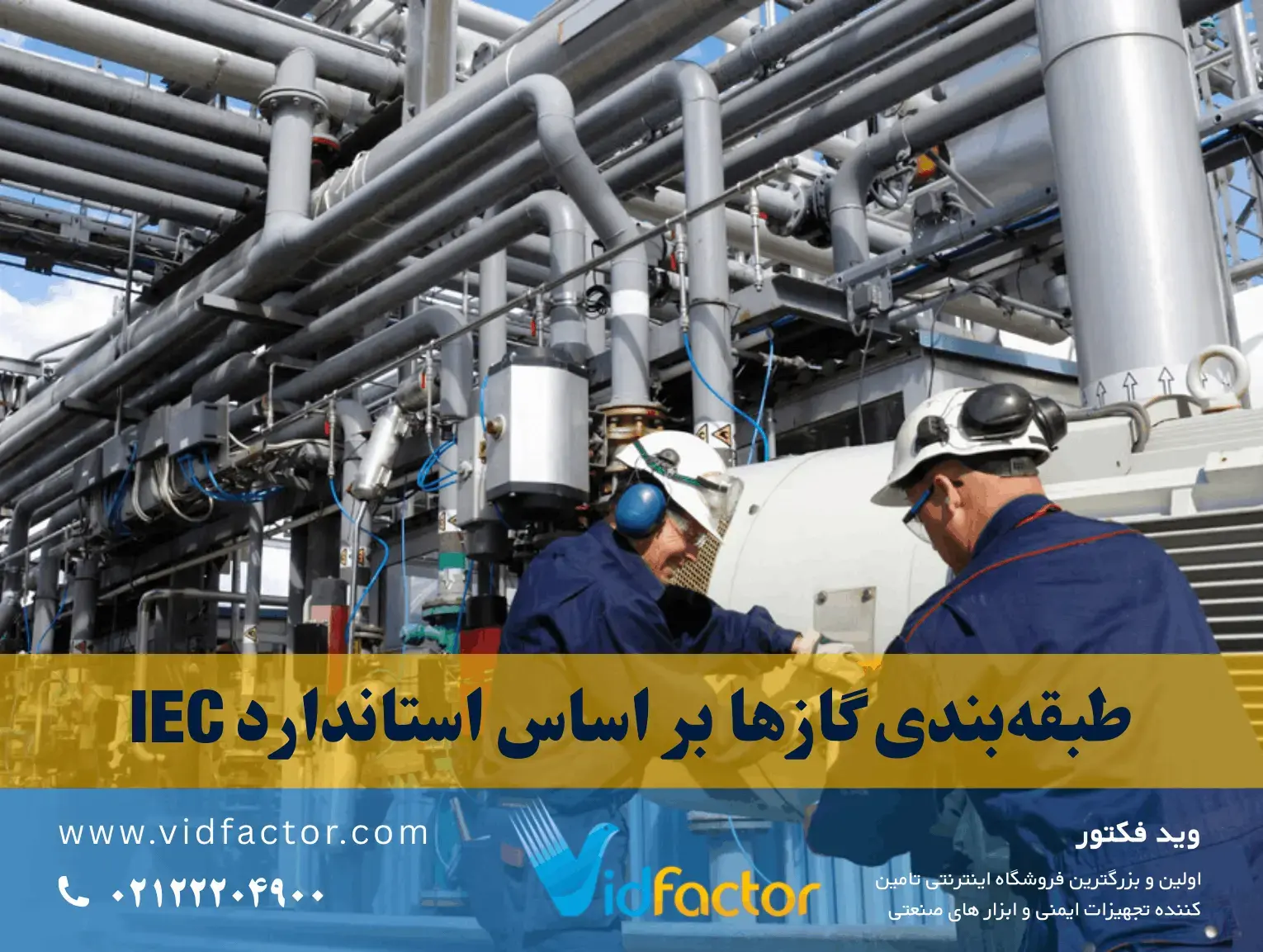

طبقه‌بندی گازها بر اساس استاندارد IEC (سیستم اروپایی)

در سیستم اروپایی IEC، محیط‌های گازی به گروه I، IIA، IIB و IIC تقسیم می‌شوند و معیار اصلی آن‌ها حداقل انرژی اشتعال و جریان جرقه لازم برای انفجار است. این سیستم در اروپا، آسیا و بسیاری از پروژه‌های بین‌المللی مورد استفاده قرار می‌گیرد و پایه طراحی تجهیزات ATEX محسوب می‌شود.

Group I

این گروه مخصوص معادن زیرزمینی بوده و عمدتاً شامل گاز متان است که در معادن زغال‌سنگ وجود دارد. تجهیزات این گروه باید در برابر انفجار داخلی مقاوم باشند.

Group IIA

گروه IIA شامل اکثر گازهای صنایع نفتی است و انرژی اشتعال بالاتری نسبت به IIB و IIC دارد. بسیاری از هیدروکربن‌های اشباع و سوخت‌های رایج در این گروه قرار می‌گیرند.

Group IIB

گروه IIB شامل گازهایی با انرژی اشتعال متوسط مانند اتیلن است و بیشتر در صنایع پتروشیمی کاربرد دارد. سطح حفاظت تجهیزات این گروه باید بالاتر از IIA باشد.

Group IIC

گروه IIC خطرناک‌ترین گروه در سیستم IEC است و شامل هیدروژن و استیلن می‌شود که انرژی بسیار کمی برای اشتعال نیاز دارند. تجهیزات مورد استفاده در این محیط‌ها باید دارای بالاترین سطح استاندارد ضد انفجار باشند.

جمع‌بندی نهایی

طبقه‌بندی محیط‌های مستعد خطر بر اساس استانداردهای NFPA، NEC و IEC نقش اساسی در کاهش ریسک انفجار و افزایش ایمنی صنعتی دارد. شناخت تفاوت گروه‌های گازی و غباری، انتخاب صحیح تجهیزات ضد انفجار و رعایت الزامات طراحی می‌تواند از خسارات جانی و مالی جلوگیری کند. در پروژه‌های نفت، گاز، پتروشیمی، معادن و صنایع غذایی، آگاهی از این طبقه‌بندی نه تنها یک الزام قانونی بلکه یک ضرورت مهندسی محسوب می‌شود.
