صفحه سنگ سمباده انواع و نحوه انتخاب آن

فهرست محتوا

• انواع
•
•
• نحوه انتخاب صفحه سنگ سمباده
• مشخصات صفحه های سنگ سمباده
• روش کدبندی بر اساس استاندارد اروپایی

انواع صفحه سنگ سمباده

به صورت کلی می توان سنگ های سمباده را به دو گروه اصلی تقسیم بندی کرد:

سنگ های سمباده برای ماشین های سنگ زنی ثابت
سنگ های سمباده برای ماشین های سنگ زنی دستی (فرزدستی)

به دلیل گستردگی و تنوع سنگ ها و کاربرد های بسیار متنوع آنها در این مقاله ما به بررسی و شناخت و انتخاب صفحه های سنگ سمباده برای ماشن های دستی (فرز دستی) می پردازیم. بررسی سایر انواع سنگ را در مقالات بعدی به آینده نزدیک موکول می کنیم.

صحفه سنگ های سمباده قابل نصب بر روی فرز دستی

به لحاظ کاربرد به دو گروه تقسیم بندی می شوند.

صفحه سنگ سمباده سایش
صفحه سنگ سمباده برش

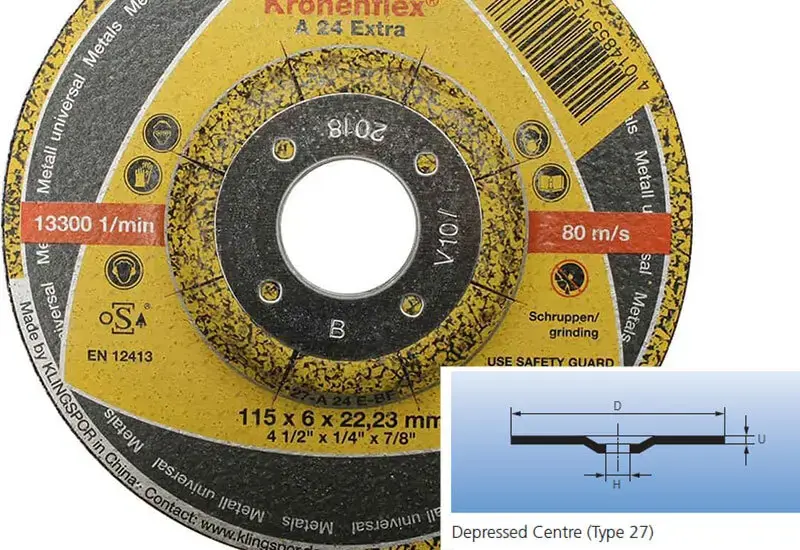

صفحه سنگ سمباده سایش:

این صفحات دارای ضخامت بیشتری نسبت به صفحات برش هستند. در سایز ها و با قدرت سایش و زبری و نرمی مختلف در بازار وجود دارند. برای دو نوع دستگاه فرز (مینی و بزرگ) تولید و ارائه می شوند.

این صفحات عموماً در بخش مرکزی دارای یک فرو رفتگی هستند. که در هنگام سایش از برخورد دیسک نگهدارنده محور دستگاه با سطح کار جلوگیری می کند.

نحوه انتخاب صفحه سنگ سمباده

در هنگام انتخاب صفحه سنگ بایستی به قدرت دستگاه فرز و همچنین متریال مورد سایش یا برش توجه نمود.

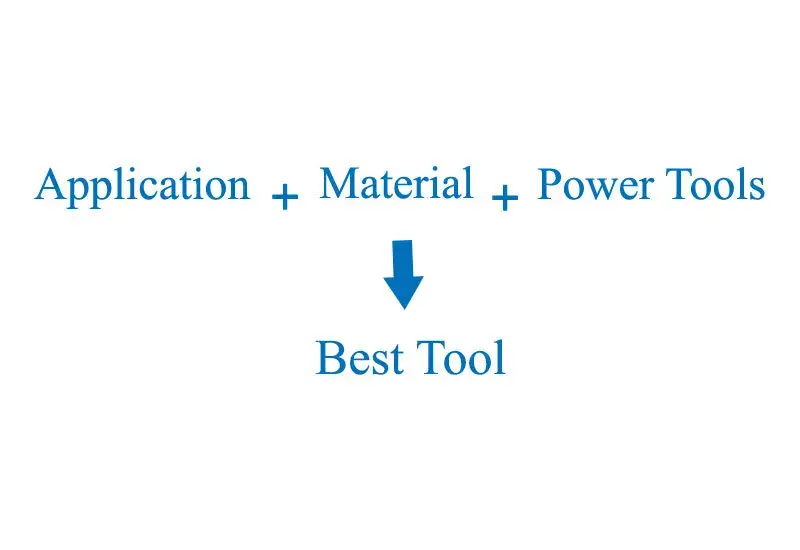

در عمل می توان به فرمول زیر توجه نمود:

کاربرد + متریال (جنس) + توان ابزار (وات یا اسب بخار) = بهترین انتخاب صفحه سنگ

کاربرد:

کاربرد صفحه سنگ می تواند برای یکی از دو کاربرد کلی باشد:

سایش
برش

سایش:

سایش سطوح می تواند برای یکی از موارد زیر باشد:

سایش سطوح
سایش جوش
پخ زدن، پلیسه گیری، لبه زنی
شیار زنی برای پاس اول جوش
نازک کاری

برش:

برش می تواند شامل یکی از کاربردهای زیر باشد:

برش ورق فلزی یا ورق با پوشش گالوانیز یا حلبی با ضخامت کمتر از ۳ میلیمتر.
برش اجسام جامد، پروفیل و لوله ها
برش مواد و مصالح بنایی
برش مواد متریال بر روی ابزار ثابت

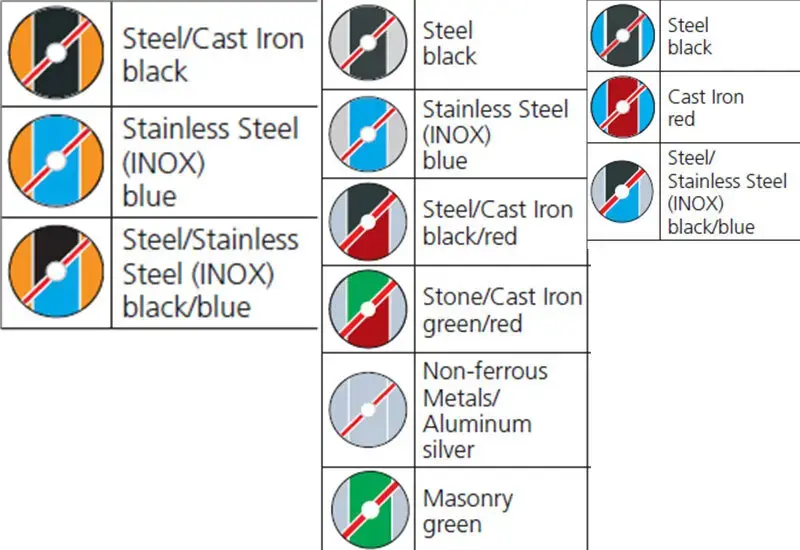

متریال (جنس)

متریال های مورد استفاده می تواند یکی از موارد زیر باشد.

فولاد و فولاد ریختگی (فولاد سختکاری نشده) یا فولاد سخت کاری شده، فولاد ابزار، فولاد کربن دار، فولاد غیر آلیاژی
استیل یا فولاد ضد زنگ (INOX) ، فولاد ضد اسید
فلزات غیر آهنی، فلزات نرم غیر آهنی (رنگی) مانند آلومینیوم، الیاژ های آلومینیوم، برنج، مس، روی
فلزات سخت غیر آهنی (رنگی) مانند برنز
متریال ریخته گی، چدن خاکستری و سفید، چدن داکتیل
پلاستیک های حاوی فیبر (GRP/CRP)، ترموپلاستیک ها
سنگ و مصالح ساختمانی طبیعی یا مصنوعی

توان دستگاه

دستگاه های فرز دستی را می توان به دو گروه دسته بندی نمود.

توان پایین
توان بالا

دستگاه فرز دستی همچنین دارای دو نوع انرژی ورودی هستند.

بادی (پنیوماتیک)
برقی (الکتریکی)

توجه داشته باشید که هرچه سایز قطر صفحه سنگ سمباده بیشتر شود برای کار با آن نیاز به توان بیشتری دارید.

در واقع یک رابطه مستقیم بین قطر صفحه سنگ سمباده با توان فرز بر قرار است.

مشخصات صفحه های سنگ سمباده

مشخصاتی که در زمان انتخاب و استفاده از صفحه سنگ سمباده برای دستگاه فرز دستی باید مورد توجه قرار گیرد شامل موارد است مانند سایز قطر صفحه، دور، جنس قابل برش و سایش، سرعت یا دور صفحه، نوع یا ساختار صفحه، و … که در ادامه در مورد مهمترین مشخصه های آنها توضیح داده می شود.

حداکثر سرعت کاری (عملیاتی)

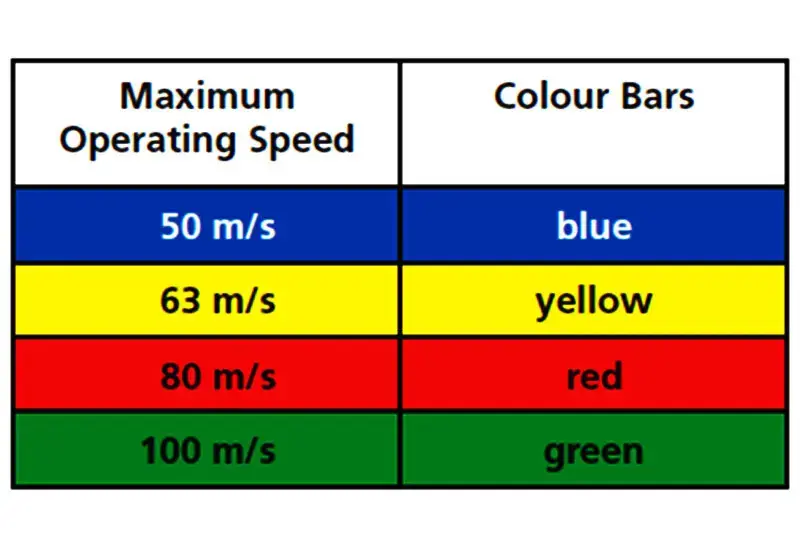

این سرعت با توجه به سایز صفحه سمباده بر حسب متر بر ثانیه یا دور بر دقیقه مشخص می شود. در استاندارد اروپایی en 12413 با یک نوار رنگی این سرعت روی بدنه صفخه سمباده نمایش داده می شود. جدول زیر رنگ و حداکثر سرعت مجاز را مشخص نموده است.

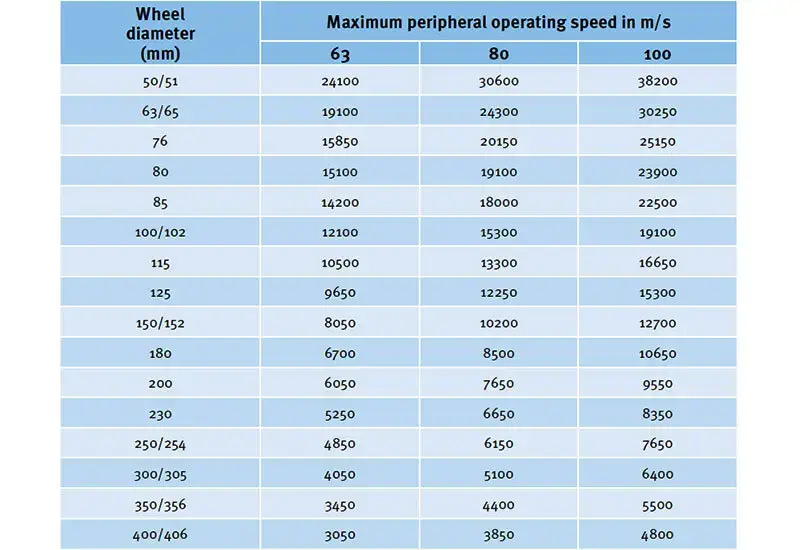

همچنین می توان با استفاده از جدول زیر با توجه به قطر صفحه سمباده حداکثر سرعت دوران آن را تعیین نمود. از جدول زیر سایز صفحات قابل استخراج می باشد.

نوع یا شکل ساختار صفحه سمباده

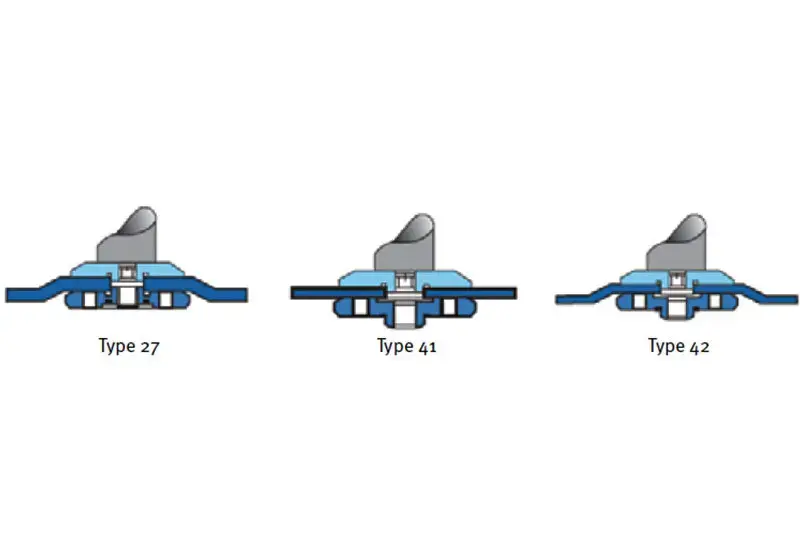

برای دستگاه فرز دستی سه نوع ساختار صفحه سمباده وجود دارد که در شکل زیر آمده است.

که Type27 برای صفحه سایش و Type41, Type42 برای صفحه برش طراحی شده است.

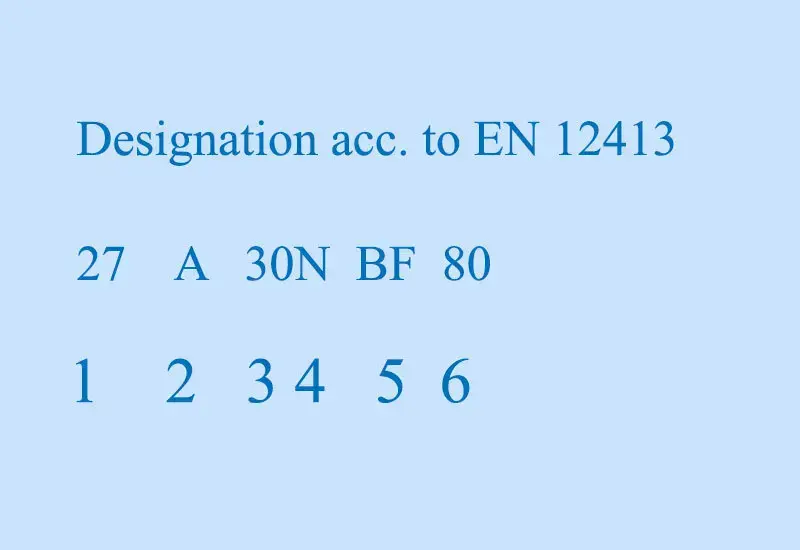

به هر صورت باتوجه به کشور سازنده و استانداردی که صفحه سمباده بر آن اساس تولید و در بازار عرضه شده مشخصات و ویژگی های صفحه توسط علائم اختصاری و حروف و اعدادی بر روی بدنه صفحه مشخص می شود.
