راهنمای نصب پمپ آب خانگی با مخزن و بدون مخزن

افت فشار آب در ساختمان‌های مسکونی، به‌ویژه در ساعات اوج مصرف یا در طبقات بالایی، یکی از مشکلات رایج ساکنان آپارتمان‌ها و مجتمع‌های مسکونی است. در بیشتر موارد، استفاده از یک سیستم پمپاژ مناسب می‌تواند این مشکل را برطرف کند؛ اما تنها خرید یک پمپ قدرتمند برای دستیابی به فشار آب مطلوب کافی نیست. در واقع، نصب پمپ آب خانگی به‌صورت اصولی و مطابق استانداردهای فنی، نقش بسیار مهمی در عملکرد صحیح سیستم، کاهش مصرف انرژی و افزایش طول عمر تجهیزات دارد. اشتباه در نصب پمپ ممکن است باعث بروز مشکلاتی مانند روشن و خاموش‌شدن مکرر، افزایش مصرف برق، ایجاد صدا و لرزش زیاد، کاهش عمر الکتروموتور و حتی آسیب به شبکه لوله‌کشی ساختمان شود. از طرف دیگر، رعایت ضوابط شرکت آب‌وفاضلاب و استفاده از تجهیزات مناسب، از بروز مشکلات قانونی نیز جلوگیری می‌کند. در این مقاله، به‌صورت کامل با نحوه نصب پمپ آب خانگی، تجهیزات موردنیاز، مراحل نصب، تفاوت روش‌های مختلف نصب و مهم‌ترین نکات اجرایی آشنا می‌شوید تا بتوانید بهترین تصمیم را برای سیستم آبرسانی ساختمان خود بگیرید.

وسایل موردنیاز برای نصب پمپ آب خانگی

اجرای صحیح سیستم آبرسانی نیازمند استفاده از تجهیزات استاندارد و باکیفیت است. انتخاب صحیح تجهیزات علاوه بر افزایش راندمان، موجب کاهش استهلاک و جلوگیری از نشتی یا افت فشار خواهد شد. آشنایی با وسایل موردنیاز برای نصب پمپ آب خانگی پیش از شروع کار، باعث می‌شود عملیات نصب با دقت بیشتری انجام شود. مهم‌ترین تجهیزات موردنیاز عبارت‌اند از:

• مخزن ذخیره آب: وظیفه ذخیره آب شهری و تأمین پایدار آب ورودی پمپ را برعهده دارد. استفاده از مخزن در بسیاری از ساختمان‌ها الزامی است.

• شیر یک‌طرفه: از بازگشت آب به داخل پمپ یا مخزن جلوگیری کرده و مانع تخلیه مدار می‌شود.

• منبع تحت‌فشار: با ذخیره مقداری آب تحت‌فشار، تعداد دفعات روشن و خاموش‌شدن پمپ را کاهش می‌دهد.

• پرشر سوئیچ یا کلید اتوماتیک: فشار سیستم را کنترل کرده و فرمان روشن و خاموش‌شدن پمپ را صادر می‌کند.

• ست کنترل: در برخی سیستم‌ها به‌جای منبع تحت‌فشار و کلید اتوماتیک مورداستفاده قرار می‌گیرد.

• گیج فشار یا مانومتر: برای نمایش دقیق فشار آب در مدار کاربرد دارد.

• پنج‌راهی برنجی: محل اتصال منبع تحت‌فشار، گیج و کلید اتوماتیک به سیستم است.

• فیلتر ورودی: از ورود ذرات معلق و آلودگی‌ها به داخل پمپ جلوگیری می‌کند.

• لوله و اتصالات استاندارد: شامل زانویی، بوشن، مهره ماسوره، مغزی و شیر فلکه است.

• کابل برق، فیوز مجزا و سیم ارت: جهت تأمین ایمنی الکتریکی سیستم مورداستفاده قرار می‌گیرند.

• آچار فرانسه، آچار شلاقی، پیچ‌گوشتی و نوار تفلون: ابزارهای ضروری برای مونتاژ و آب‌بندی اتصالات هستند.

انتخاب محل مناسب برای نصب پمپ آب خانگی

محل نصب، تاثیر مستقیمی بر عملکرد، طول عمر و میزان صدای تولیدی پمپ دارد. به همین علت، انتخاب فضای مناسب یکی از مهم‌ترین مراحل نصب پمپ آب خانگی محسوب می‌شود. بهترین محل برای نصب پمپ، فضایی سرپوشیده، خشک و دارای تهویه مناسب است که از فضای باز دور باشد. موتورخانه، زیرزمین، اتاقک تاسیسات یا فضای مسقف حیاط از گزینه‌های مناسب برای نصب این تجهیزات به شمار می‌روند. قرار گرفتن پمپ در محیط مرطوب یا در معرض تابش مستقیم خورشید می‌تواند باعث کاهش عمر قطعات مکانیکی و الکتریکی شود.

سطح زیر پمپ باید کاملا تراز، مقاوم و بدون لرزش باشد. توصیه می‌شود از پایه بتنی یا لرزه‌گیرهای مخصوص استفاده شود تا ارتعاشات به سازه ساختمان منتقل نشود. همچنین محل نصب باید به‌گونه‌ای انتخاب شود که امکان دسترسی آسان برای سرویس، تعمیرات و بازدیدهای دوره‌ای وجود داشته باشد. در صورتی که پمپ در فضای باز نصب می‌شود، استفاده از سایبان و عایق‌کاری در برابر سرما و یخ‌زدگی ضروری است. علاوه بر این، رعایت فاصله مناسب از دیوارها و سایر تجهیزات، موجب بهبود تهویه و سهولت تعمیرات خواهد شد.

مراحل نصب پمپ آب خانگی

آموزش نصب پمپ آب خانگی شامل چند مرحله اصلی است که رعایت ترتیب اجرای آن‌ها، عملکرد صحیح سیستم را تضمین می‌کند. بی‌توجهی به هر یک از این مراحل می‌تواند منجر به کاهش راندمان یا خرابی زودهنگام پمپ شود.

• مرحله اول: انتخاب پمپ مناسب

اولین و مهم‌ترین مرحله، انتخاب پمپ متناسب با شرایط ساختمان است. تعداد طبقات، تعداد واحدها، تعداد شیرهای مصرفی، میزان دبی موردنیاز و فشار آب ورودی، از مهم‌ترین پارامترهای انتخاب پمپ هستند. برای ساختمان‌های کوچک معمولا از پمپ‌های محیطی یا بشقابی استفاده می‌شود؛ در حالی که ساختمان‌های چندواحدی به پمپ‌های دوپروانه یا بوسترپمپ نیاز دارند. انتخاب نادرست پمپ، علاوه بر افزایش مصرف انرژی، موجب افت فشار و استهلاک زودرس تجهیزات خواهد شد.

• مرحله دوم: آماده‌سازی محل نصب

پس از انتخاب محل مناسب، باید زیرساخت لازم برای استقرار پمپ فراهم شود. استفاده از شاسی فلزی یا پایه بتنی باعث کاهش لرزش و صدا می‌شود. در این مرحله لازم است فضای کافی برای نصب مخزن، منبع تحت‌فشار و تجهیزات کنترلی نیز در نظر گرفته شود. اگر پمپ در فضای باز نصب می‌شود، اجرای سایبان و تمهیدات لازم برای جلوگیری از یخ‌زدگی لوله‌ها ضروری است.

• مرحله سوم: نصب مخزن ذخیره و لوله‌کشی

در سیستم‌های استاندارد، آب شهری ابتدا وارد مخزن ذخیره می‌شود. مخزن باید روی سطحی صاف و مقاوم قرار گیرد و مجهز به شناور مکانیکی باشد تا از سرریز شدن آب جلوگیری شود. پس از نصب مخزن، خروجی آن به ورودی پمپ متصل می‌شود. توصیه می‌شود قطر لوله مکش برابر یا بزرگ‌تر از قطر ورودی پمپ باشد تا از بروز کاویتاسیون جلوگیری شود. نصب فیلتر و شیر فلکه در مسیر ورودی نیز الزامی است.

• مرحله چهارم: نصب تجهیزات کنترلی

در این مرحله، منبع تحت‌فشار، کلید اتوماتیک و گیج فشار روی پنج‌راهی برنجی نصب می‌شوند. این تجهیزات باعث کنترل دقیق فشار آب و کاهش دفعات استارت پمپ خواهند شد. اگر سیستم مجهز به ست کنترل باشد، این قطعه خروجی پمپ نصب می‌شود و وظیفه مدیریت روشن و خاموش‌شدن دستگاه را برعهده دارد.

• مرحله پنجم: برق‌کشی استاندارد

برق‌کشی پمپ باید کاملا مطابق استاندارد انجام شود. استفاده از فیوز مجزا، سیم ارت، محافظ ولتاژ و کنترل فاز از الزامات این مرحله است. سیم‌کشی غیراستاندارد می‌تواند موجب سوختن الکتروموتور، برق‌گرفتگی یا ایجاد خطرات جدی شود. به همین دلیل، توصیه می‌شود این بخش توسط تکنسین متخصص انجام شود.

• مرحله ششم: آب‌بندی، هواگیری و تست نهایی

پس از تکمیل اتصالات، تمام رزوه‌ها باید با نوار تفلون یا مواد آب‌بندی مناسب درزبندی شوند. سپس مخزن و لوله‌ها از آب پر شده و عملیات هواگیری انجام می‌شود. در پایان، عملکرد سیستم از نظر نشتی، فشار خروجی، صدای غیرعادی، میزان لرزش و عملکرد اتوماتیک پمپ آب لئو بررسی خواهد شد. اگر پمپ بدون مشکل روشن و خاموش شود، نصب به‌درستی انجام شده است.

تفاوت نحوه نصب انواع مختلف پمپ آب خانگی

اگرچه اصول کلی نصب در تمام سیستم‌ها مشابه است، اما بسته به نوع تجهیزات و شرایط ساختمان، تفاوت‌هایی در روش اجرا و نصب پمپ آب خانگی وجود دارد. انتخاب روش مناسب، علاوه بر بهبود عملکرد سیستم، موجب افزایش طول عمر پمپ نیز خواهد شد.

نصب پمپ آب خانگی با مخزن

در نصب پمپ آب خانگی با مخزن، آب شهری ابتدا وارد مخزن ذخیره می‌شود و سپس توسط پمپ به شبکه داخلی ساختمان انتقال می‌یابد. این روش، استانداردترین شیوه نصب محسوب می‌شود؛ زیرا از ایجاد فشار منفی در شبکه آب شهری جلوگیری می‌کند. استفاده از مخزن ذخیره مزایای متعددی دارد. کاهش تعداد دفعات روشن و خاموش‌شدن پمپ، افزایش طول عمر تجهیزات، تأمین آب در زمان قطعی آب شهری و کاهش مصرف برق از مهم‌ترین مزایای این روش هستند. همچنین این روش با ضوابط شرکت آب‌وفاضلاب مطابقت داشته و برای اغلب ساختمان‌های مسکونی توصیه می‌شود.

نصب پمپ آب خانگی بدون مخزن

در بعضی ساختمان‌ها، به دلیل محدودیت فضا یا کاهش هزینه‌های اولیه، از روش نصب مستقیم پمپ روی خط ورودی آب استفاده می‌شود. در این شیوه، پمپ بدون وجود مخزن ذخیره، مستقیماً آب را از شبکه شهری دریافت کرده و وارد سیستم لوله‌کشی ساختمان می‌کند. هرچند این روش از نظر اجرایی ساده‌تر است، اما معایب متعددی دارد. مهم‌ترین ایراد این سیستم، روشن و خاموش‌شدن مداوم پمپ در زمان باز و بسته‌شدن شیرهای آب است. این مسئله موجب افزایش مصرف برق، استهلاک کلید اتوماتیک و کاهش عمر الکتروموتور می‌شود.

علاوه بر این، در شرایط افت فشار شبکه شهری، احتمال ایجاد فشار منفی و کاهش فشار آب در ساختمان‌های مجاور وجود دارد. به همین دلیل، در بسیاری از شهرها، اجرای این روش بدون دریافت مجوز از شرکت آب‌وفاضلاب مجاز نیست. با وجود این محدودیت‌ها، در برخی ویلاها یا ساختمان‌های تک‌واحدی که شرایط خاصی دارند، ممکن است از این شیوه استفاده شود. در چنین شرایطی، استفاده از شیر یک‌طرفه، فیلتر ورودی و ست کنترل استاندارد اهمیت زیادی دارد.

نصب پمپ آب خانگی با ست کنترل

یکی از روش‌های رایج برای جبران کمبود فشار آب در ساختمان‌های کوچک و ویلاها، استفاده از ست کنترل است. در این روش، به‌جای منبع تحت‌فشار و کلید اتوماتیک، از یک کنترل‌کننده الکترونیکی برای مدیریت عملکرد پمپ استفاده می‌شود. ست کنترل با تشخیص جریان آب، فرمان روشن یا خاموش‌شدن پمپ را صادر می‌کند. به عبارت دیگر، با باز شدن شیر آب، پمپ به‌صورت خودکار روشن شده و پس از بسته‌شدن شیر، خاموش می‌شود.

مهم‌ترین مزیت این روش، اشغال فضای کمتر، کاهش تعداد تجهیزات و سادگی نصب است. همچنین هزینه اولیه اجرای سیستم نسبت به برخی روش‌های دیگر کمتر خواهد بود. بااین‌حال، به دلیل روشن و خاموش‌شدن بیشتر پمپ، استهلاک تجهیزات افزایش می‌یابد. به همین دلیل، استفاده از ست کنترل بیشتر برای ساختمان‌های کم‌مصرف، خانه‌های ویلایی و واحدهای مستقل توصیه می‌شود.

نصب پمپ آب خانگی با مخزن و ست کنترل

در بسیاری از پروژه‌های مسکونی نصب پمپ آب خانگی، ترکیب مخزن ذخیره و ست کنترل به‌عنوان یک راهکار اقتصادی و کاربردی مورداستفاده قرار می‌گیرد. در این روش، آب ابتدا داخل مخزن ذخیره شده و سپس از طریق پمپ و ست کنترل وارد شبکه ساختمان می‌شود. وجود مخزن باعث می‌شود پمپ آب را مستقیما از شبکه شهری مکش نکند؛ بنابراین فشار آب در شبکه شهری دچار اختلال نخواهد شد. همچنین در زمان افت فشار یا قطعی موقت آب، بخشی از آب موردنیاز ساختمان توسط مخزن تأمین می‌شود. در این ساختار، ست کنترل وظیفه کنترل عملکرد پمپ را برعهده دارد. اگرچه این روش نسبت به سیستم مجهز به منبع تحت‌فشار، دفعات استارت بیشتری دارد، اما همچنان یکی از روش‌های پرکاربرد در ساختمان‌های کوچک محسوب می‌شود.

نقشه نصب پمپ آب خانگی

پیش از شروع عملیات اجرایی، بررسی نقشه و راهنمای نصب تجهیزات اهمیت بسیار زیادی دارد. استفاده از نقشه مناسب و دیدن عکس نصب پمپ اب، احتمال بروز خطا در لوله‌کشی و نصب را کاهش داده و باعث می‌شود سیستم با حداکثر راندمان کار کند. در ادامه این بخش می‌توانید نقشه نصب انواع پمپ آب خانگی را ببینید:

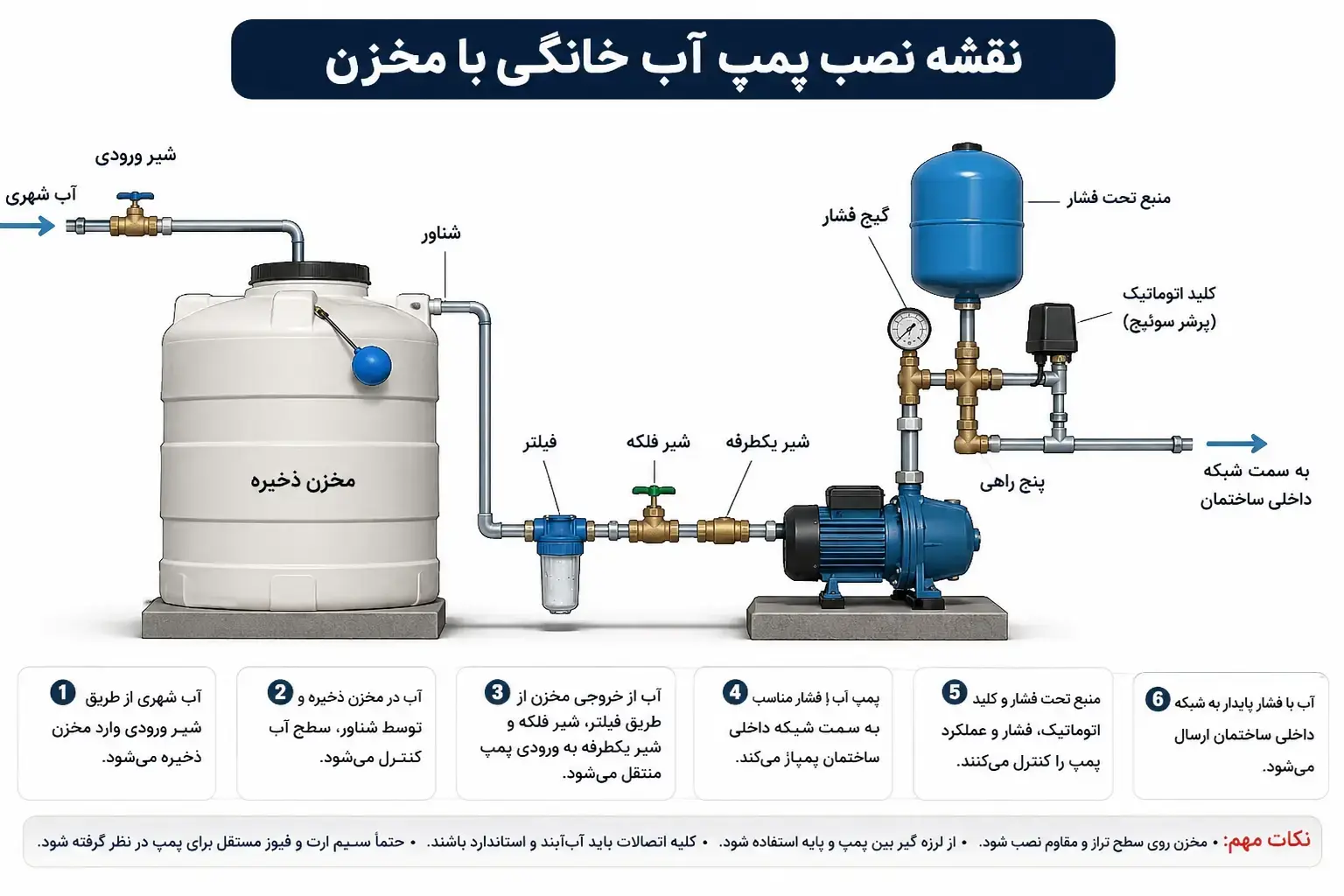

نقشه نصب پمپ آب خانگی با مخزن به شکل زیر است:

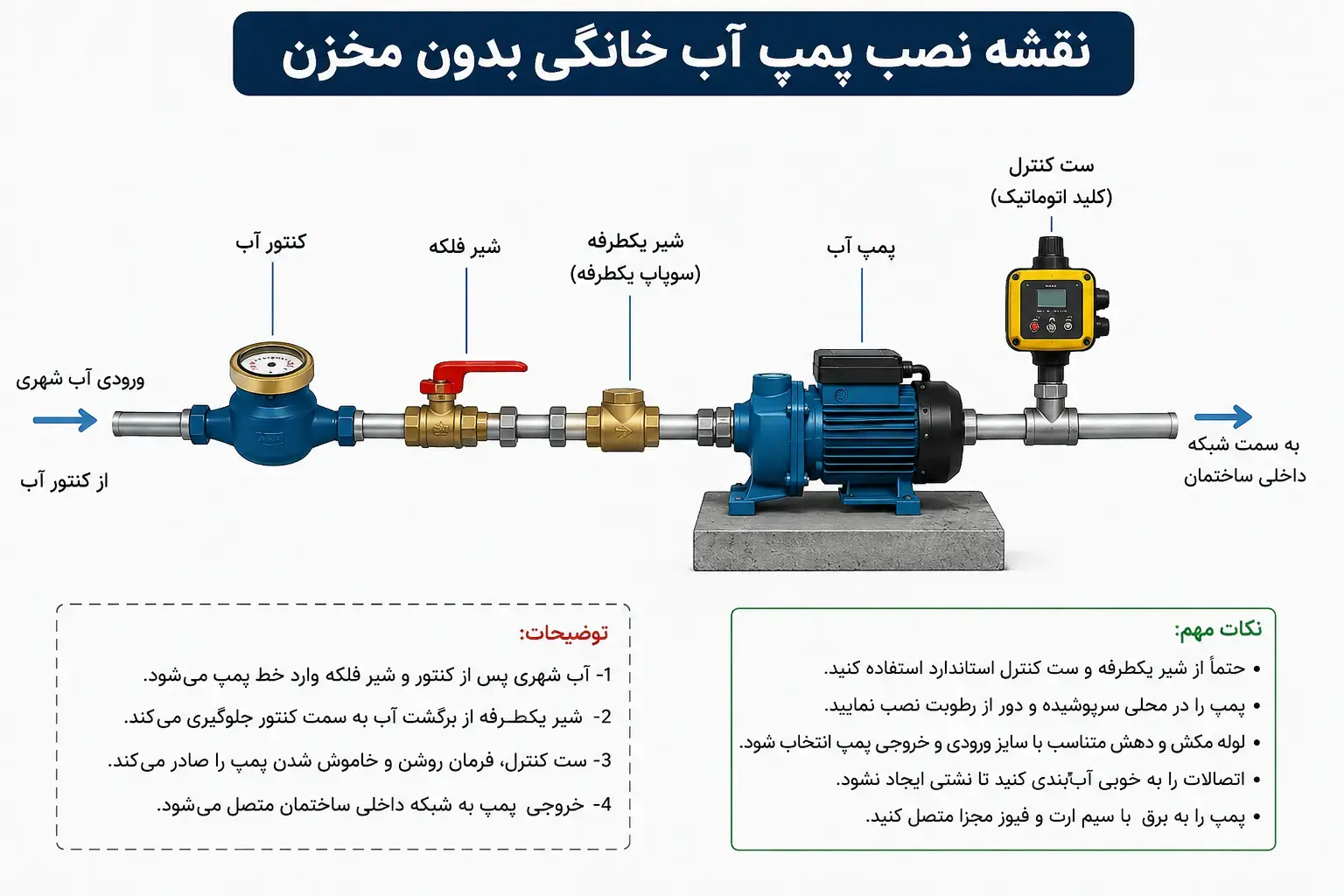

نقشه نصب پمپ آب خانگی بدون مخزن به شکل زیر است:

نقشه نصب پمپ آب خانگی با ست کنترل به شکل زیر است:

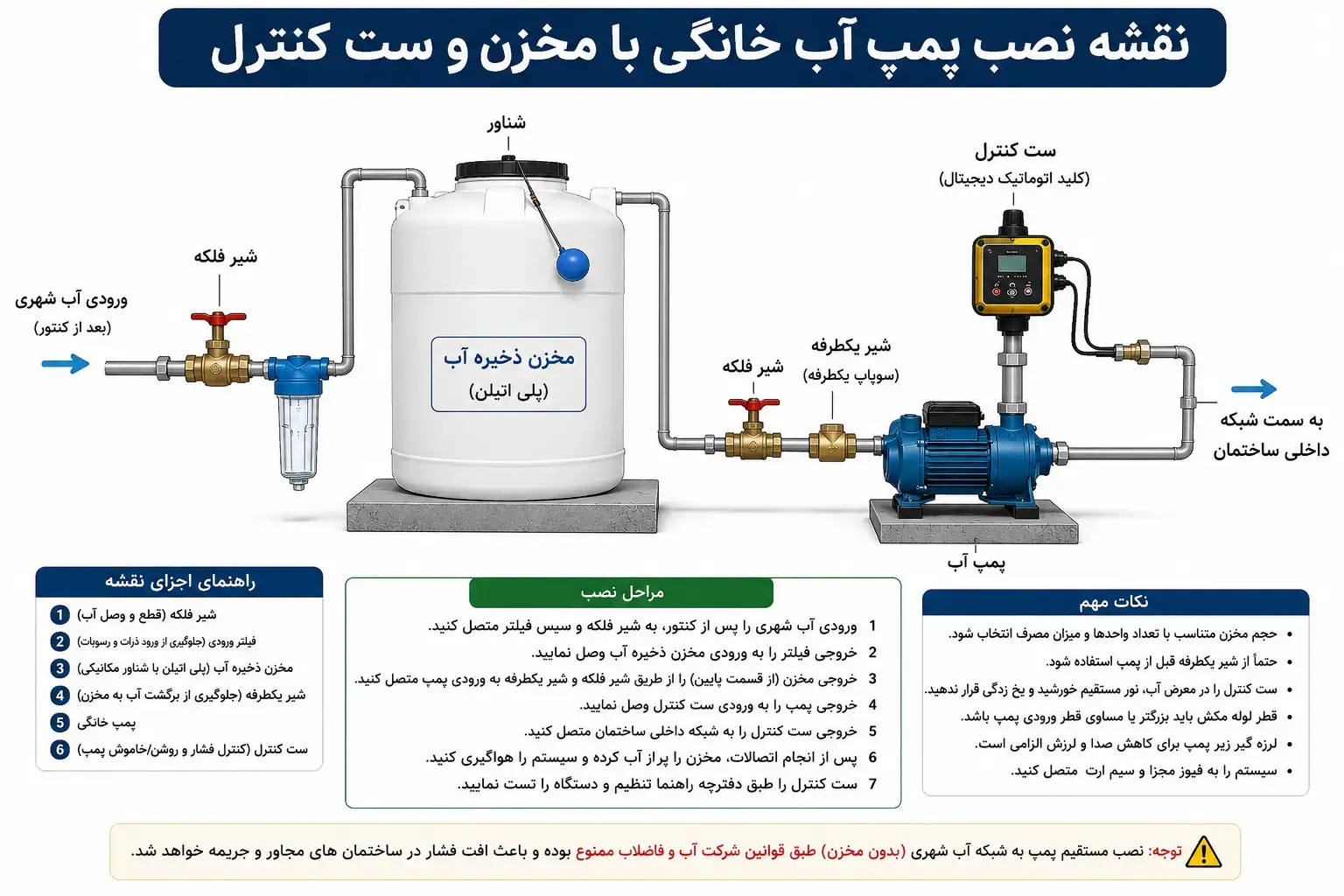

نقشه نصب پمپ آب خانگی با مخزن و ست کنترل به شکل زیر است:

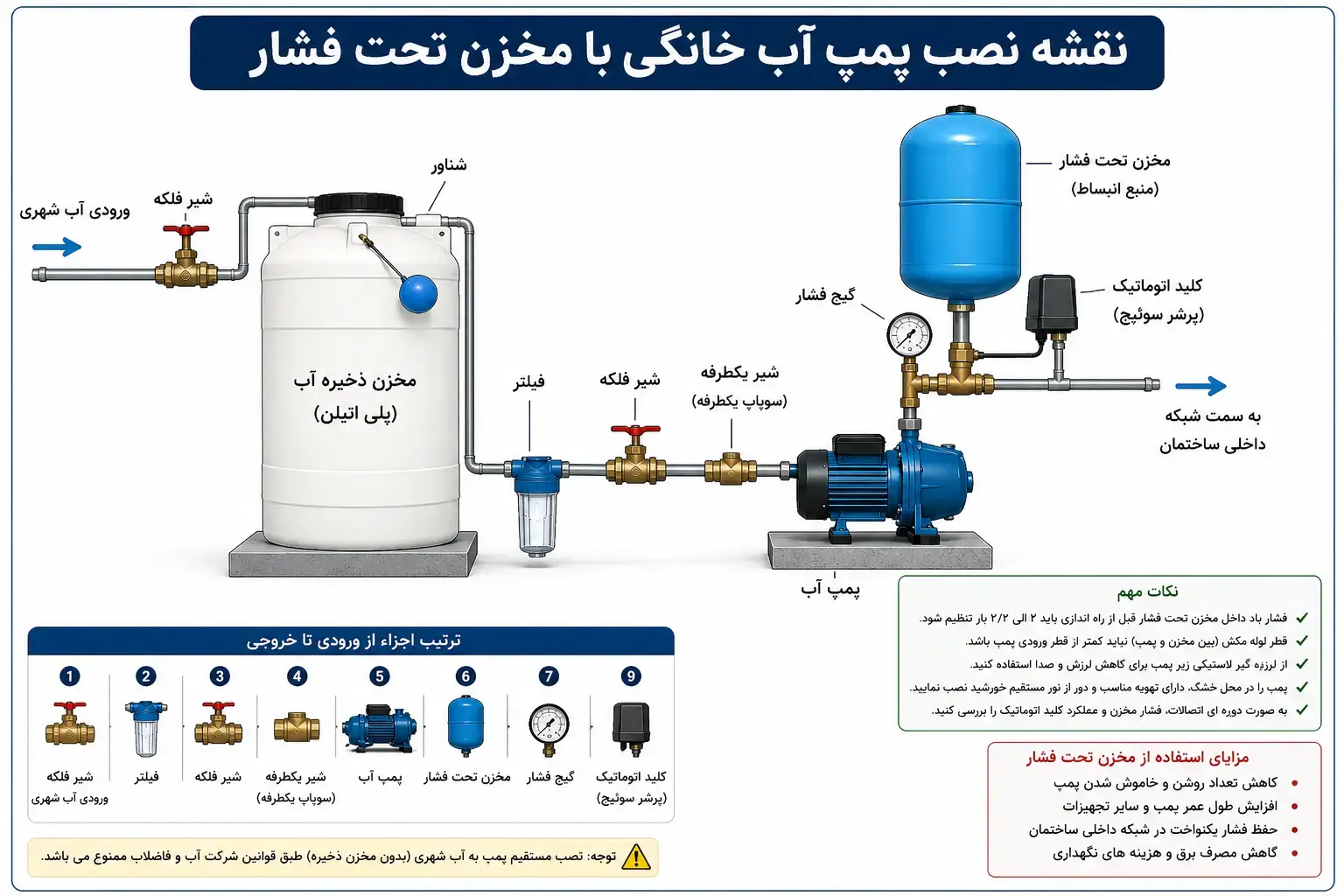

نقشه نصب پمپ آب خانگی با مخزن تحت‌فشار به شکل زیر است:

اشتباهات رایج هنگام نصب پمپ آب خانگی

نصب پمپ آب خانگی لئو اگر بدون رعایت اصول فنی انجام شود، می‌تواند باعث کاهش راندمان، افزایش مصرف برق و حتی خرابی زودهنگام تجهیزات شود. بسیاری از مشکلاتی که کاربران پس از نصب پمپ با آن مواجه می‌شوند، ناشی از اشتباهات رایج در اجرای سیستم است. مهم‌ترین اشتباهات هنگام نصب پمپ آب خانگی عبارت‌اند از:

• اتصال مستقیم پمپ به شبکه آب شهری بدون استفاده از مخزن ذخیره

• انتخاب پمپ با توان نامناسب نسبت به تعداد طبقات و واحدها

• استفاده از لوله مکش با قطر کمتر از دهانه ورودی پمپ

• نصب‌نکردن شیر یک‌طرفه در مسیر لوله‌کشی

• بی‌توجهی به هواگیری پمپ قبل از راه‌اندازی

• استفاده‌نکردن از سیم ارت و تجهیزات حفاظتی برق

• نصب پمپ روی سطح غیرتراز و بدون لرزه‌گیر

• آب‌بندی نامناسب اتصالات و ایجاد نشتی در سیستم

• عدم بررسی فشار باد منبع تحت‌فشار

• قراردادن پمپ در محیط‌های مرطوب یا بدون تهویه

رعایت این نکات باعث افزایش طول عمر پمپ و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

نکات مهم هنگام نصب پمپ آب خانگی

در نهایت اجرای صحیح سیستم پمپاژ تنها به نصب تجهیزات محدود نمی‌شود. بلکه نکات فنی مهمی وجود دارد که رعایت آن‌ها می‌تواند از بروز بسیاری از مشکلات رایج جلوگیری کند. در ادامه می‌توانید این نکات را مشاهده کنید:

• از اتصال مستقیم پمپ به آب شهری خودداری کنید. نصب مستقیم پمپ به انشعاب شهری، علاوه بر غیرقانونی بودن، باعث افت فشار شبکه و ایجاد مشکل برای سایر مشترکان می‌شود.

• قطر لوله مکش را کمتر از دهانه ورودی پمپ انتخاب نکنید. کوچک بودن قطر لوله مکش موجب افت دبی، افزایش صدا و بروز پدیده کاویتاسیون خواهد شد.

• از فیلتر مناسب استفاده کنید. وجود فیلتر در مسیر ورودی پمپ، از ورود ذرات معلق، شن و رسوبات به داخل پروانه جلوگیری می‌کند.

• پمپ را روی لرزه‌گیر نصب کنید. استفاده از لرزه‌گیر لاستیکی یا فنری، صدا و ارتعاش منتقل‌شده به ساختمان را کاهش می‌دهد.

• فشار باد منبع تحت‌فشار را به‌صورت دوره‌ای بررسی کنید. کم یا زیاد بودن فشار باد مخزن می‌تواند باعث عملکرد نادرست پمپ و افزایش استهلاک تجهیزات شود.

• سیستم را در برابر یخ‌زدگی محافظت کنید. در مناطق سردسیر، عایق‌کاری لوله‌ها، مخزن و پمپ ضروری است.

• از سیم ارت و فیوز مستقل استفاده کنید. رعایت اصول ایمنی الکتریکی، احتمال برق‌گرفتگی و آسیب به الکتروموتور را کاهش می‌دهد.

• مسیر لوله‌کشی را کوتاه طراحی کنید. افزایش طول مسیر و تعداد زانویی‌ها، موجب افت فشار در سیستم می‌شود.

• از خشک کار کردن پمپ جلوگیری کنید. کارکرد پمپ بدون آب، یکی از مهم‌ترین عوامل خرابی سیل مکانیکی و سوختن موتور است.

• سرویس دوره‌ای را فراموش نکنید. بازدید منظم اتصالات، فشار مخزن، عملکرد کلید اتوماتیک و وضعیت بلبرینگ‌ها، عمر سیستم را افزایش می‌دهد.

جمع‌بندی

امروزه با افزایش تعداد ساختمان‌های چند طبقه و کاهش فشار آب شهری، استفاده از سیستم‌های پمپاژ به یک ضرورت تبدیل شده است. بااین‌حال، دستیابی به فشار آب مطلوب تنها با خرید یک پمپ قدرتمند امکان‌پذیر نیست و اجرای اصولی سیستم، اهمیت بسیار بیشتری دارد. نصب پمپ آب خانگی باید بر اساس شرایط ساختمان، تعداد واحدها، میزان مصرف آب و ضوابط فنی انجام شود. انتخاب پمپ مناسب، استفاده از تجهیزات استاندارد، اجرای صحیح لوله‌کشی و رعایت اصول برق‌کشی، نقش بسیار مهمی در عملکرد پایدار سیستم دارد. اگرچه روش‌های مختلفی برای نصب پمپ وجود دارد، اما کارشناسان حوزه تأسیسات همواره استفاده از مخزن ذخیره آب در کنار منبع تحت‌فشار را به‌عنوان استانداردترین و مطمئن‌ترین روش معرفی می‌کنند.

این شیوه علاوه بر جلوگیری از ایجاد فشار منفی در شبکه شهری، موجب کاهش دفعات روشن و خاموش‌شدن پمپ، کاهش مصرف برق و افزایش طول عمر تجهیزات نیز می‌شود. همچنین انتخاب محل مناسب برای نصب، استفاده از لرزه‌گیر، عایق‌کاری در برابر سرما و انجام سرویس‌های دوره‌ای، می‌تواند هزینه‌های تعمیر و نگهداری را در بلندمدت کاهش دهد. در نهایت، اگرچه بخشی از مراحل نصب توسط افراد فنی قابل‌انجام است، اما برای جلوگیری از بروز خطاهای اجرایی و دستیابی به حداکثر راندمان، توصیه می‌شود عملیات نصب توسط متخصصان مجرب انجام شود تا سیستم آبرسانی ساختمان برای سال‌ها بدون مشکل کار کند.

سوالات متداول

آیا نصب مستقیم پمپ آب به کنتور مجاز است؟

خیر. طبق مقررات شرکت آب‌وفاضلاب، اتصال مستقیم پمپ به شبکه آب شهری بدون استفاده از مخزن ذخیره مجاز نیست.

بهترین روش نصب پمپ آب خانگی چیست؟

استفاده از مخزن ذخیره به همراه منبع تحت‌فشار و کلید اتوماتیک، استانداردترین و مطمئن‌ترین روش نصب محسوب می‌شود.

آیا ست کنترل می‌تواند جایگزین منبع تحت‌فشار شود؟

بله؛ اما استفاده از ست کنترل بیشتر برای ساختمان‌های کوچک و کم‌مصرف توصیه می‌شود.

هر چند وقت یک‌بار باید سیستم پمپ سرویس شود؟

بهتر است سیستم حداقل هر ۶ ماه یک‌بار از نظر فشار مخزن، نشتی اتصالات و عملکرد تجهیزات کنترلی بررسی شود.

آیا استفاده از مخزن ذخیره باعث افزایش عمر پمپ می‌شود؟

بله. مخزن ذخیره باعث کاهش تعداد دفعات استارت پمپ شده و در نتیجه استهلاک تجهیزات کاهش پیدا می‌کند.
