زمان مورد نیاز برای مطالعه: 8 دقيقهانتخاب یک پمپ آب نامناسب و بزرگتر از حد نیاز می‌تواند علاوه بر بهای انرژی، هزینه‌های نگهداری آن را نیز افزایش دهد. بسیاری از پمپ‌های آب ممکن است به خوبی پاسخگوی نیاز سیستم‌ها و فرآیندهای تاسیساتی باشند، ولی لزوما بهینه ترین پمپ برای کار مورد نظر نیستند. لزوم کاهش هزینه‌های نگهداری، گردش کار تاسیسات و زمان توقف دستگاه‌ها ایجاب میکند که مفید ترین و مطمئن ترین روش ممکن را انتخاب کنیم. مطالعات اخیر نشان داده که سیستم‌های پمپاژ حدودا 20 درصد از انرژی الکتریکی جهان را مصرف می‌کنند و در برخی از تاسیسات، انرژی الکتریکی که سیستم‌های پمپاژ مصرف می‌کنند، حدودا برابر با 25 تا 50 درصد کل انرژی الکتریسیته مصرفی آن تاسیسات است. بدین ترتیب، انتخاب صحیح و مناسب طرح ها و اندازه های پمپ ها و نظارت بر کارکرد صحیح آنها می‌تواند عمر مفید آنها را افزایش داده و هزینه های انرژی را کاهش دهد.
قبل از بررسی راهنمایی های لازم برای خرید پمپ آب مناسب این سوال مطرح است که هدف از خرید پمپ آب چیست و با پاسخ به آن شما راه زیادی برای نزدیکتر شدن به محصول مناسب خود را طی می کنید. شما ابتدا باید تصمیم بگیرید که چه برنامه تخصصی را برای انجام کار خود در نظر دارید.
برای راحت تر کردن انتخاب پمپ شرکت های تولید کننده پمپ های خود را در غالب نام پمپ های مسکونی، پمپ صنعتی، پمپ کشاورزی، پمپ شناور، پمپ سیرکولاتور و .... ارائه می کنند.
عوامل تاثیر گذار در خرید پمپ آب
به طور کلی عوامل مهم و بسیاری در انتخاب پمپ آب مناسب وجود دارد که از مهمترین آن ها می توان به جریان آب یا سیال، فشار و دمای سیال اشاره کرد. ابتدا باید ویژگی های سیال مورد نظر برای پمپاژ اب را به طور کامل بشناسید که آن ها عبارتند از نوع سیال، دما، چگالی، ویسکوزیته، فشار بخار، مواد جامد در حالت تعلیق، میزان آلودگی و سمی بودن و نوسان سیال. کیفیت سیال از این رو مهم است که هر الکتروپمپ به این گونه طراحی شده است که انواع خاصی از آب یا سیال را انتقال می دهد. کیفیت اب را می توان با بررسی میزان ذرات موجود در آن به سه دسته آب تمیز آب خاکستری و آب سیاه دسته بندی کرد.

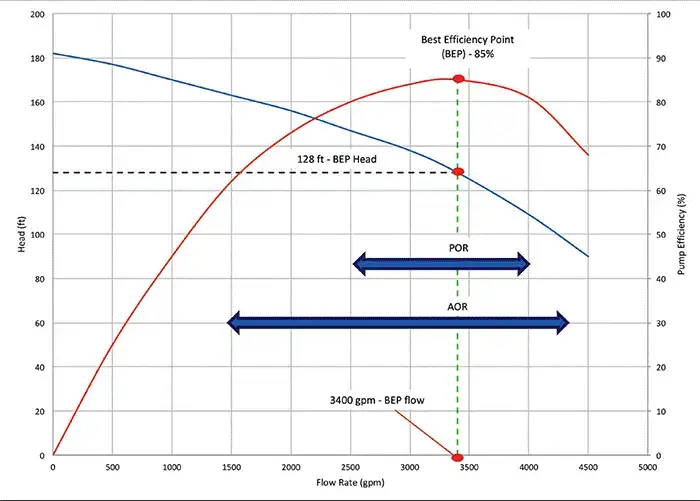

تنظیمات کلی و ابعاد لوله کشی باید با توجه به سرعت پیشنهادی برای هر سیال و نوع لوله در نظر گرفته شود، ارتفاع موجود برای نقاط مکش و تخلیه مخزن ها نسبت به خط مرکزی پمپ تعیین شود، محاسبه منحنی عملکرد، مشخصه های پمپ و پارامتر های کارکرد مانند ظرفیت، هد، فشار مکش و تخلیه، تغییر فشار و دما در شرایط مختلف پمپاژ و دیگر مولفهء هایی که در ادامه به صورت تخصصی تر به آن ها می پردازیم.
به طور کلی:
پیش از آن‌که بخواهید پمپ آب متناسب با الزامات خود را انتخاب کنید، باید موارد زیر را در نظر بگیرید:
مرحله 1 :
اولین فاکتور مهم که در انتخاب و خریداری پمپ آب مناسب باید در نظر گرفته شود، تعیین میزان گردش و جریان (دبی یا میزان آبدهی) مورد نیاز است. میزان دبی و نرخ جریان در پمپ آب به شما می گوید که چقد آب می تواند در یک مدت زمان معین پمپاژ شود. نرخ جریان در پمپ های آب با دو واحد متر مکعب بر ساعت (m3/h) و لیتر بر دقیقه (l/min) نمایش داده می شود. شاید شما به حداقل میزان جریان آب نیازمند باشید. برای مثال، اگر شما مخزنی با گنجایش 2000 گالن آب دارید، پس به پمپی با پمپاژ حداکثر 1000 گالن در ساعت (gph) نیاز دارید. این مرحله برای شروع کار می‌باشد. هم چنین، این فاکتور به تعداد افراد ساکن در منزل نیز بستگی دارد. مثلا، اگر در منزل 3 دوش آب دارید و تنها 2 نفر در آن زندگی می کنند، به گردش و جریان آب کمتری به نسبت 4 نفر در همان خانه نیاز خواهید داشت.

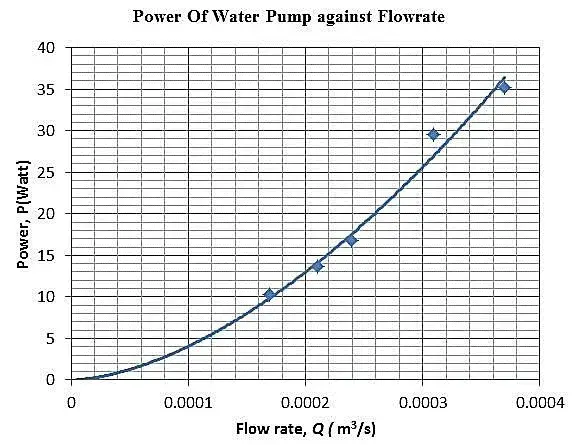

نمودار میزان آبدهی پمپ آب
مرحله 2 :
دومین فاکتوری که باید در نظر گرفته شود، محاسبه میزان فشار مورد نیاز است، بدین ترتیب سایز کردن صحیح پمپ می تواند فشار مورد نیاز را تعیین سازد. سه منشاء اصلی میزان فشار ( هد ) شامل موارد زیر است:
به طور کلی، میزان هد، مکش و نسبت جریان به سیستم لوله کشی و ویژگی‌های پمپ آب بستگی دارند. سیستم لوله کشی و نوع پمپ، نسبت جریان و فشار را تعیین می‌کنند. پمپ به تنهایی نمی تواند این پارامترها را کنترل کند. بدین ترتیب، شما باید سیستم لوله کشی را با پمپ مورد نظر خود مطابقت دهید، تا نسبت جریان کافی را بدست آورید.

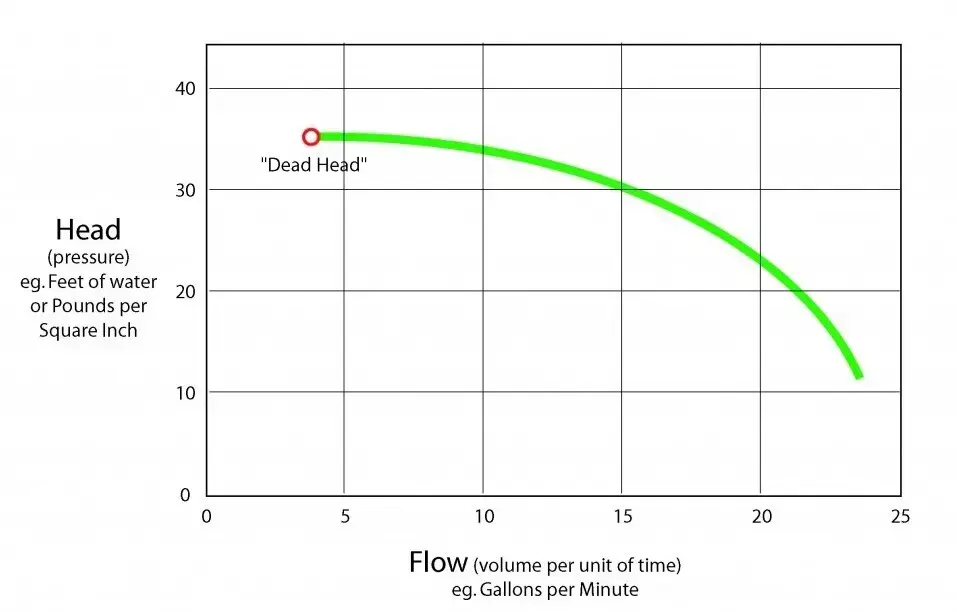

نمودار میزان ارتفاع ابدهی پمپ آب
مرحله 3 :
محاسبه هزینه‌های کارکرد: تجزیه و تحلیل هزینه پمپاژ به هزینه‌های اولیه، هزینه ثابت سالیانه و هزینه کارکرد بستگی دارد. هر سۀ این هزینه‌ها به یکدیگر وابسته هستند. نوع پمپ آب به کار رفته، سایر لوله ها، سایز پمپ ها و نوع آب مصرفی نه تنها بر هزینه های اولیه، بلکه بر هزینه‌های ثابت و کارکرد نیز تاثیر می گذارند. برای مثال، سیستم های لوله کشی با لوله های طویل موجب هزینه‌های بیشتری می شوند، اما از طرفی موجب می‌شوند تا پمپ‌هایی با توان کمتر به کار روند که موجب کاهش هزینه می‌شوند. برای استفاده از یک پمپ بهینه با راندمان بالا، تجزیه و تحلیل تمامی الزامات در سیستم پمپاژ باید صورت بگیرد. هم چنین به فاکتورهای ذیل نیز باید توجه کرد :
NPSH مقدار انرژی آب در لوله ورودی پمپ است. NPSH مورد نیاز، مشخصه ای از پمپ است و به طرح پمپ، سایز و شرایط کارکرد بستگی دارد.
بیشتر بدانید:
در نصب پمپ‌ها همواره باید سعی نمود که پمپ را پائین‌تر از سطح منبع مکش قرار داده تا فشار مکش مثبت ایجاد گردد و در صورتی که این امر در بعضی از شبکه‌های آبرسانی مقدور نباشد، تا آنجایی که وضع ایستگاه های پمپاژ اجازه می‌دهد باید سعی نمود پمپ نزدیک سطح مایع منبع مکش قرار گیرد تا اختلالات کمتری در عملکرد پمپ ایجاد گردد.
مسیر لوله کشی باید مستقیم باشد و از ایجاد خم‌ها و زانوها و لوازم لوله کشی غیر ضروری اجتناب نمود. بین زانویی و محل اتصال مکش باید لوله مستقیمی به طول حداقل 5 برابر قطر مکش فاصله ایجاد نمود. در غیر این صورت فشار مکش نامتعادلی ایجاد می‌شود و یک طرف چشمی پروانه و محفظه مکش پر تر ازطرف دیگر می‌شود و تلفات هیدرولیکی پمپ زیاد و راندمان پمپ کم خواهد شد. قطر لوله مکش باید یک نمره بیشتر از قطر مجرای رانش بوده و عمق مکش بین 4/5 تا 6 متر باشد. لوله مکش باید کاملا آب بندی شود و از حبس هوا در لوله مکش اجتناب کرد. در قسمت اعظم لوله ورودی پمپ، فشار هوا کمتر از فشار جو بوده و برای مطمئن شدن از آب بندی لوله ورودی بعد از کارگذاری، یک شعله به قسمت‌های اصلی نزدیک می‌کنند و در صورتی که درزی وجود داشته باشد، شعله به طرف لوله کشیده می‌شود.
جهت نصب پمپ‌ها اصولا یک شاسی محکم برای موتور و پمپ در نظر گرفته و از ایجاد نامیزانی که موجب فرسوده شدن بوش های اتصال و یاتاقان ها و احتمالا شکسته شدن محور پمپ می‌گردد جلوگیری می‌شود. همواره باید سعی نمود محور پمپ‌ها با موتور محرک آن در کارخانه میزان شود که این میزان نباید در اتصال و نصب پمپ بهم بخورد. معمولا صفحه ای به ضخامت 2.5 تا 4 سانتی متر بین صفحه زبری پمپ و سطح بالائی فوندانسیون در نظر گرفته می‌شود که با ملات سیمان پوشیده شده است تا ناصافی های بالائی فوندانسیون اصلاح شود و حرکت جانبی صفحه زبری پمپ کم شود. در مسیر رانش پمپ، یک شیر دروازه‌ای و یک سوپاپ کنترل قرار می‌دهند و کار این سوپاپ حفظ پمپ در مقابل فشارهای اضافی وارد بر پمپ است. سوپاپ انتهای لوله مکش باید حداقل 1.5 متر از سطح مایع مکش پایین‌تر بوده و پمپ نیز باید به سطح منبع مکش نزدیک باشد. در آخر، پمپ و موتور را باید روی فوندانسیون محکمی نگه داشت تا تنظیم آن خراب نشود، در غیر این صورت بوش‌های اتصال محور پمپ و یاتاقان‌های موتور خراب و موجب شکستگی محور می‌گردد.
آب بندی صحیح پمپ آب از جمله عواملی است که باعث افزایش طول عمر پمپ اب می شود برای انجام آب بندی، جنس طناب آب بندی باید طوری انتخاب شود که حداقل اصطکاک بین شفت و طناب صورت گیرد (این روند با انتخاب روانساز مناسب نیز امکان پذیر است).
مقدار کمی از سیال بین شفت و طناب قرار گیرد که موجب روانکاری می‌شود. در این نوع آب بندی مقدار کمی نشتی الزامی است، ولی درجه حرارت محفظه آب بند باید ثابت باشد و بالاتر از حد مورد نظر نرود.
میزان سایش طناب آب بند به شفت رابطه مستقیمی با سرعت چرخش و قطر شفت دارد. در یک سرعت چرخشی ثابت، هر چه قدر میزان قطر شفت بیشتر باشد، میزان سایش نیز بیشتر خواهد بود.
در موقعی که سیال وارد شده در پمپ حاوی ذرات معلق جامد باشد، امکان نفوذ ذرات موجود در نشتی بین شفت و طناب آب بندی بسیار زیاد می‌شود که موجب از بین رفتن شفت و طناب می‌گردد. برای جلوگیری از این مشکل باید از یک سیستم آب بندی اضافی در محفظه انتهای گلند استفاده شود. بدین ترتیب که ابتدا باید یک یا چند طناب آب بندی در محفظه گلند قرار داده، سپس یک رینگ تو خالی در پشت آنها قرار می‌گیرد و حلقه های بعدی طناب بعد از این رینگ قرار می‌گیرند. در محل قرار گرفتن رینگ، سوراخی در محفظه گلند در نظر می‌گیرند که سیال تمیز را بین حلقه های طناب می‌راند. فشار این سیال یک تا دو مرتبه بیشتر از فشار دهش پمپ است. در این حالت، هم نشتی به سمت داخل محفظه پمپ و هم از انتهای گلند به طرف بیرون جریان دارد و باعث جلوگیری از رانش ذرات معلق بین طناب آب بندی و شفت می‌شود.
