کنترل دور فن تک فاز؛ روش‌های تنظیم سرعت و انتخاب کنترلر مناسب

فن و هواکش در سیستم‌های تهویه خانگی، تجاری و صنعتی برای جابه‌جایی هوا، کاهش دما، خارج‌کردن هوای آلوده و ایجاد گردش مناسب هوا استفاده می‌شوند. در بسیاری از این کاربردها، لازم نیست فن همیشه با حداکثر سرعت کار کند و گاهی کاهش یا افزایش سرعت آن می‌تواند عملکرد سیستم را بهتر کند. بااین‌حال، کنترل دور فن تک فاز به‌سادگی کم یا زیاد کردن ولتاژ ورودی در همه موتورها نیست؛ زیرا نوع موتور، توان، ساختار سیم‌پیچی و روش کنترلی قابل پشتیبانی، تعیین می‌کند چه تجهیزی برای تغییر سرعت مناسب است. استفاده از کنترلر نامناسب می‌تواند باعث ایجاد نویز، کاهش گشتاور، افزایش دمای موتور یا حتی آسیب به تجهیزات شود. به همین علت، پیش از انتخاب روش کنترل باید مشخص شود فن صنعتی از چه نوع موتوری استفاده می‌کند و سازنده چه روشی را برای تنظیم دور آن مجاز دانسته است. در این مطلب روش‌های رایج کنترل دور فن تک فاز، مزایا و محدودیت‌های هر روش و نکات مهم برای انتخاب کنترلر مناسب را بررسی می‌کنیم.

کنترل دور فن تک فاز چگونه انجام می‌شود؟

سرعت چرخش موتور فن به عواملی مانند فرکانس برق، ساختار موتور، تعداد قطب‌ها و شرایط بار وابسته است؛ بنابراین برای کنترل دور فن تک فاز نمی‌توان یک روش یکسان را برای تمام هواکش‌ها پیشنهاد کرد. برخی فن‌ها به‌صورت کارخانه‌ای برای کنترل سرعت با تغییر ولتاژ طراحی شده‌اند، برخی موتورهای چند سرعته دارای تپ‌های جداگانه برای دورهای مختلف هستند و بعضی موتورها نیز به کنترلر یا درایو اختصاصی نیاز دارند. در موتورهای القایی، تغییر فرکانس یکی از روش‌های موثر برای تغییر سرعت است، اما اجرای این روش به نوع موتور و سازگاری آن با درایو بستگی دارد. از طرف دیگر، در برخی فن‌های تک فاز، کنترل ولتاژ ورودی می‌تواند سرعت را در محدوده مشخصی تغییر دهد. این روش معمولا ساده‌تر است، اما کاهش بیش از حد ولتاژ ممکن است باعث افت گشتاور و عملکرد نامناسب موتور شود. به همین علت، پیش از خرید کنترلر باید اطلاعات روی پلاک موتور، توان، جریان، ولتاژ، فرکانس و دستورالعمل سازنده بررسی شود. اگر نوع موتور مشخص نباشد، انتخاب کنترلر تنها بر اساس تک فاز بودن فن تصمیم دقیقی نیست.

آیا می‌توان دور همه فن‌های تک فاز را تغییر داد؟

امکان تغییر دور فن تک فاز به نوع موتور و طراحی الکتریکی آن بستگی دارد. بعضی فن‌ها از ابتدا با قابلیت کنترل سرعت ساخته می‌شوند و ممکن است سازنده برای آن‌ها کنترلر ولتاژی یا کنترلر اختصاصی معرفی کرده باشد. در مقابل، برخی موتورها برای کارکرد در یک محدوده مشخص طراحی شده‌اند و کاهش یا افزایش دور آن‌ها با روش‌های متفرقه می‌تواند باعث عملکرد نامناسب شود. فن‌های چندسرعته نیز شرایط متفاوتی دارند. در این موتورها اغلب چند سیم یا تپ برای سرعت‌های مختلف وجود دارد و کنترلر با انتخاب یکی از آن‌ها، سرعت از پیش تعیین شده را فعال می‌کند. در این حالت کنترل سرعت پیوسته نیست، بلکه کاربر میان چند سرعت مشخص جابه‌جا می‌شود. همچنین موتورهای DC و BLDC که در برخی فن‌های جدید استفاده می‌شوند، ممکن است مدار الکترونیکی داخلی و روش کنترل متفاوتی داشته باشند؛ بنابراین روش مناسب برای آن‌ها لزوما برای یک موتور AC تک فاز معمولی قابل‌استفاده نیست. در نتیجه، اولین مرحله در کنترل دور فن تک فاز، شناسایی موتور و بررسی روش کنترل مجاز آن است.

روش‌های کنترل دور فن تک فاز

روش‌های مختلفی برای تنظیم سرعت فن وجود دارد، اما انتخاب بین آن‌ها باید بر اساس نوع موتور انجام شود. در ادامه مهم‌ترین روش‌ها را بررسی می‌کنیم.

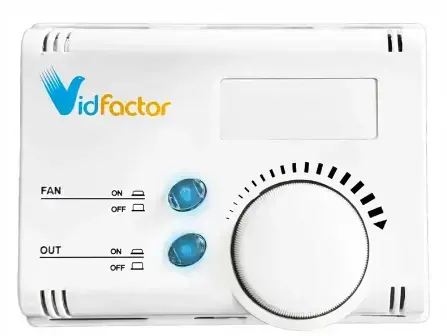

کنترل دور فن تک فاز با کنترل‌کننده ولتاژ مخصوص

یکی از روش‌های رایج در برخی فن‌های AC، استفاده از کنترل‌کننده‌ای است که برای کاهش یا تنظیم ولتاژ موثر موتور طراحی شده است. این تجهیزات با کاهش مناسب ولتاژ ورودی می‌توانند سرعت موتور را در محدوده‌ای مشخص کاهش دهند و در برخی سیستم‌های تهویه برای کنترل حجم هوای خروجی مورداستفاده قرار گیرند. مزیت اصلی این روش، سادگی مدار و هزینه نسبتا مناسب آن است؛ اما عملکرد آن به نوع موتور وابسته است. همه موتورهای تک فاز با کاهش ولتاژ به شکل مطلوب کنترل نمی‌شوند. در بعضی موتورها، کاهش بیش از اندازه ولتاژ باعث افت گشتاور، توقف موتور، افزایش جریان یا داغ‌شدن می‌شود؛ بنابراین در هنگام کنترل دور فن تک فاز با کنترلر ولتاژی باید حداقل سرعت مجاز و محدوده ولتاژ قابل‌استفاده طبق مشخصات موتور رعایت شود. اگر سازنده موتور کنترل ولتاژی را تأیید نکرده باشد، استفاده از یک کنترلر عمومی تصمیم مناسبی نیست.

کنترل دور فن با دیمر و تریاک

دیمرهای مبتنی بر تریاک TRIAC با روش کنترل زاویه فاز، بخشی از شکل موج برق AC را حذف می‌کنند و در نتیجه ولتاژ موثر اعمال‌شده به بار تغییر می‌کند. این روش در برخی تجهیزات و موتورهای فن که برای چنین کنترلی طراحی شده‌اند قابل‌استفاده است و به دلیل مدار نسبتا ساده، هزینه مناسبی دارد. بااین‌حال، نمی‌توان هر دیمر روشنایی را به موتور فن متصل کرد. موتورهای الکتریکی در مقایسه با بارهای مقاومتی مانند لامپ رفتار متفاوتی دارند و یک دیمر نامناسب می‌تواند موجب ایجاد صدای الکتریکی و مکانیکی، لرزش، کاهش گشتاور یا افزایش حرارت شود. به همین دلیل، اگر قرار است از تریاک برای کنترل دور فن تک فاز استفاده شود، باید کنترلر مخصوص موتور یا فن و سازگار با مشخصات آن انتخاب شود.

کنترل فن‌های چند سرعته با انتخاب تپ موتور

برخی فن‌ها و هواکش‌ها به‌صورت چند سرعته طراحی می‌شوند. در این موتورها معمولا سیم‌پیچی یا تپ‌های مشخصی برای سرعت‌های مختلف در نظر گرفته شده است. با انتخاب تپ مناسب، موتور می‌تواند در دور پایین، متوسط یا بالا کار کند. این روش از نظر ساختاری ساده است و درصورتی‌که موتور از ابتدا برای چند سرعت طراحی شده باشد، می‌تواند روش مطمئنی برای کنترل آن باشد. مزیت آن این است که کاربر نیازی به کاهش پیوسته ولتاژ یا استفاده از مدار پیچیده ندارد. البته این روش برای افزایش سرعت فن هواکش یا کاهش آن به‌صورت کاملا پیوسته طراحی نشده است. سرعت‌ها از قبل توسط ساختار موتور تعیین می‌شوند و نمی‌توان خارج از محدوده طراحی‌شده، دور دلخواهی برای موتور ایجاد کرد. هنگام نصب نیز باید سیم‌های مربوط به سرعت‌ها مطابق نقشه سازنده متصل شوند.

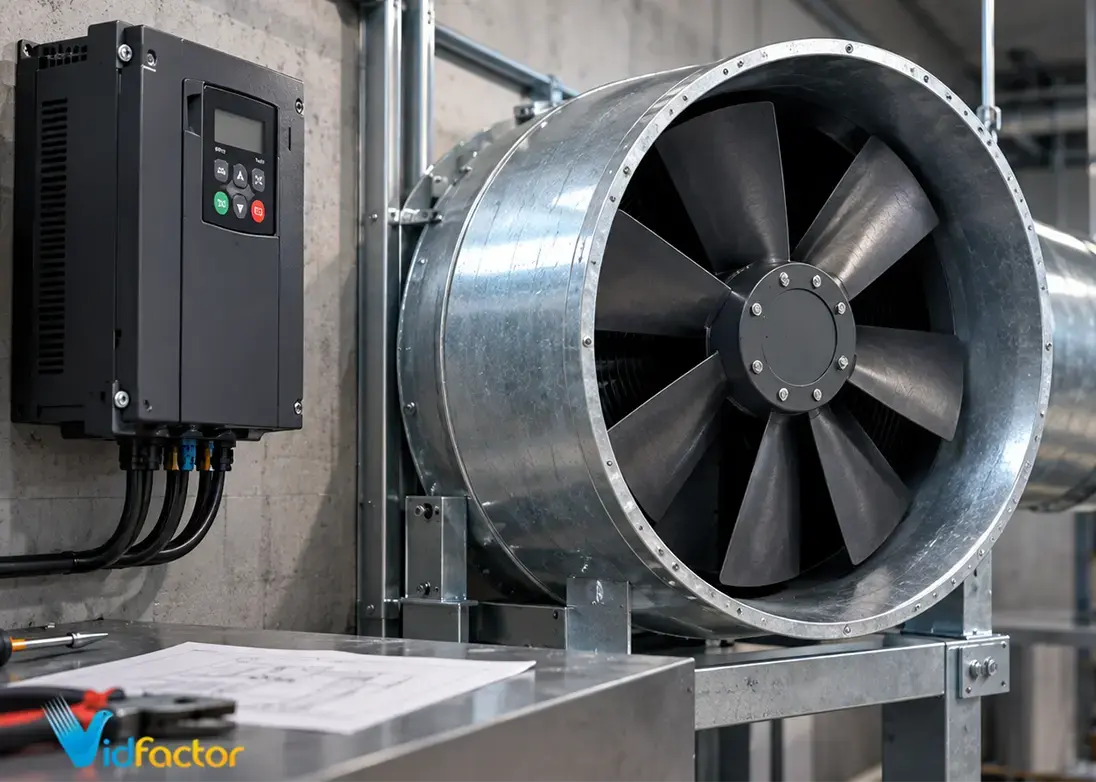

کنترل دور فن تک فاز با اینورتر

اینورتر یا درایو فرکانس متغیر (VFD) با تغییر فرکانس و ولتاژ خروجی، امکان کنترل سرعت موتورهای سازگار را فراهم می‌کند. این روش در بسیاری از کاربردهای صنعتی، به‌ویژه برای موتورهای سه فاز، بسیار رایج است و امکان کنترل دقیق‌تر سرعت و برخی پارامترهای عملکردی موتور را فراهم می‌کند. بااین‌وجود، اینورتر را نمی‌توان به‌عنوان راه‌حل عمومی برای تمام فن‌های تک فاز معرفی کرد. بسیاری از VFDهای رایج برای موتورهای سه فاز طراحی شده‌اند و اتصال یک موتور تک فاز معمولی به خروجی چنین درایوی می‌تواند نادرست یا حتی آسیب‌زا باشد. برخی درایوها یا کنترلرهای اختصاصی برای انواع خاصی از موتورهای تک فاز وجود دارند، اما سازگاری آن‌ها باید طبق مشخصات سازنده بررسی شود؛ بنابراین در کنترل دور فن تک فاز با اینورتر، ابتدا باید نوع موتور مشخص شود. اگر سیستم از موتور سه فاز استفاده کند، حتی درصورتی‌که منبع تغذیه ورودی تک فاز باشد، ممکن است بتوان از یک اینورتر تک‌فاز ورودی/سه‌فاز خروجی مناسب استفاده کرد؛ اما این موضوع با کنترل مستقیم یک موتور AC تک فاز متفاوت است.

کنترل PWM در فن‌های سازگار با PWM

PWM یا مدولاسیون پهنای پالس یکی از روش‌های رایج کنترل توان و سرعت در بسیاری از سیستم‌های الکترونیکی و موتورهای DC و BLDC است. در این روش، سیگنال کنترلی با تغییر نسبت زمان روشن و خاموش بودن پالس‌ها، شرایط عملکرد موتور یا مدار کنترل آن را تنظیم می‌کند. اما PWM را نباید یک روش عمومی برای تمام فن‌های AC تک فاز دانست. در فن‌هایی که مدار الکترونیکی یا ورودی کنترلی مشخصی برای PWM دارند، این روش می‌تواند دقت مناسبی ایجاد کند؛ ولی اتصال مستقیم یک سیگنال PWM به موتور AC معمولی بدون مدار واسط مناسب، روش استانداردی برای کنترل سرعت نیست؛ بنابراین هنگام انتخاب روش کنترل دور فن تک فاز باید مشخص شود که موتور یا کنترلر داخلی فن از PWM پشتیبانی می‌کند یا خیر. این روش بیشتر در هواکش خانگی دارای مدار الکترونیکی اختصاصی و برخی تجهیزات جدید کاربرد دارد.

مقایسه روش‌های کنترل دور فن تک فاز

انتخاب روش مناسب باید بر اساس نوع موتور، میزان دقت موردنیاز و شرایط کار انجام شود.

در نتیجه، نمی‌توان یک گزینه را به‌عنوان بهترین روش برای تمام فن‌ها معرفی کرد. بهترین روش، روشی است که سازنده موتور تایید کرده و با ساختار الکتریکی آن سازگار باشد.

چگونه سرعت هواکش را کم کنیم؟

پاسخ به سؤال چگونه سرعت هواکش را کم کنیم به نوع موتور بستگی دارد. اگر فن چندسرعته باشد، ساده‌ترین راه معمولا انتخاب تپ مربوط به دور پایین‌تر است. اگر موتور برای کنترل ولتاژی طراحی شده باشد، می‌توان از کنترلر مخصوص همان موتور استفاده کرد. در برخی سیستم‌ها نیز درایو یا کنترلر اختصاصی روش مناسبی برای تنظیم سرعت است. نباید صرفا با کاهش تصادفی ولتاژ ورودی، سرعت یک موتور تک فاز را کم کرد. ممکن است موتور در ظاهر کندتر شود، اما گشتاور کافی برای ادامه کار نداشته باشد. در چنین شرایطی احتمال لرزش، افزایش دما، افت عملکرد یا حتی توقف موتور وجود دارد. همچنین باید توجه داشت که کاهش سرعت فن همیشه به معنای کاهش خطی مصرف انرژی نیست و مقدار صرفه‌جویی به نوع فن، موتور، بار و روش کنترل بستگی دارد؛ بنابراین اگر هدف از کاهش دور، کاهش مصرف برق است، بهتر است روش کنترلی از ابتدا متناسب با موتور و شرایط کاری انتخاب شود.

آیا امکان افزایش سرعت فن هواکش وجود دارد؟

افزایش سرعت موتور با کاهش سرعت تفاوت مهمی دارد و نباید بدون بررسی مشخصات موتور انجام شود. افزایش دور فن هواکش بیش از مقدار نامی می‌تواند فشار بیشتری به موتور، یاتاقان‌ها، پروانه و سایر اجزای مکانیکی وارد کند. در فن‌هایی که پروانه برای محدوده سرعت مشخصی طراحی شده است، افزایش دور ممکن است باعث افزایش قابل‌توجه صدا، لرزش و بار مکانیکی شود؛ بنابراین افزایش سرعت فن هواکش صرفاً با بالابردن ولتاژ یا تغییر تنظیمات کنترلر توصیه نمی‌شود. ابتدا باید حداکثر سرعت مجاز موتور و پروانه از اطلاعات فنی سازنده مشخص شود. همچنین افزایش دور ممکن است جریان مصرفی و توان موردنیاز سیستم را افزایش دهد. اگر فن در حالت عادی هوای کافی جابه‌جا نمی‌کند، همیشه افزایش دور بهترین راه‌حل نیست. گرفتگی فیلتر، کثیف بودن پروانه، طراحی نامناسب کانال، افت فشار بالا یا انتخاب فن با ظرفیت ناکافی نیز می‌توانند علت کاهش جریان هوا باشند.

هنگام انتخاب کنترلر دور فن به چه نکاتی توجه کنیم؟

برای انتخاب کنترلر مناسب، فقط توجه به تک‌فاز بودن فن کافی نیست. نوع موتور و مشخصات الکتریکی آن باید با کنترلر مطابقت داشته باشد. مهم‌ترین موارد عبارت‌اند از:

• نوع موتور: ابتدا باید مشخص شود موتور از نوع AC تک‌فاز، چندسرعته، DC، BLDC یا نوع دیگری است؛ زیرا روش کنترل مناسب برای هرکدام متفاوت است.
• ولتاژ و فرکانس: ولتاژ و فرکانس نامی موتور باید با مشخصات کنترلر مطابقت داشته باشد.
• توان و جریان موتور: کنترلر باید بتواند جریان و توان موردنیاز موتور را بدون اضافه‌بار تحمل کند.
• محدوده سرعت: باید مشخص شود موتور تا چه حد می‌تواند کاهش یا افزایش دور داشته باشد و حداقل دور مجاز آن چقدر است.
• روش کنترل قابل پشتیبانی: پیش از خرید باید بررسی شود که موتور با کنترل ولتاژ، تریاک، اینورتر، PWM یا روش دیگری سازگار است.
• نویز و لرزش: در کاربردهای مسکونی و محیط‌های حساس، کنترلری انتخاب شود که در محدوده کاری موتور باعث ایجاد صدای الکتریکی یا لرزش نشود.
• شرایط کاری: دمای محیط، تهویه محل نصب، مدت زمان کارکرد و شرایط بار نیز در انتخاب کنترلر اهمیت دارند.
• حفاظت الکتریکی: وجود قابلیت‌هایی مانند حفاظت در برابر اضافه‌جریان و اضافه‌بار می‌تواند ایمنی و طول عمر سیستم را افزایش دهد.

بیشتر بخوانید: هواکش صنعتی چیست؟ راهنمای کامل از تعریف تا انتخاب حرفه‌ای

کنترل دور فن تک فاز چه مزایایی دارد؟

کنترل صحیح سرعت فن باعث می‌شود عملکرد سیستم تهویه با نیاز واقعی محیط هماهنگ شود و از کارکرد غیرضروری موتور با حداکثر سرعت جلوگیری شود. مهم‌ترین مزایای آن عبارت‌اند از:

• کاهش مصرف انرژی: در زمان‌هایی که به حداکثر جریان هوا نیاز نیست، کاهش سرعت فن می‌تواند مصرف انرژی را کاهش دهد.
• کاهش صدا: پایین آوردن سرعت فن معمولا باعث کاهش صدای جریان هوا و صدای مکانیکی موتور می‌شود.
• تنظیم جریان هوا: با کنترل سرعت می‌توان میزان هوای ورودی یا خروجی را متناسب با شرایط محیط تنظیم کرد.
• کنترل بهتر تهویه: در محیط‌هایی که نیاز به تهویه در ساعات مختلف تغییر می‌کند، تنظیم دور فن امکان هماهنگ‌کردن عملکرد سیستم با این نیاز را فراهم می‌کند.
• کاهش استهلاک موتور: جلوگیری از کارکرد مداوم فن با حداکثر سرعت، در شرایط مناسب می‌تواند به کاهش فشار کاری و استهلاک برخی اجزای سیستم کمک کند.
• اهمیت انتخاب کنترلر مناسب: در کنترل دور فن تک فاز، استفاده از کنترلر ناسازگار ممکن است باعث افزایش حرارت، لرزش، نویز یا کاهش عمر موتور شود؛ بنابراین سازگاری کنترلر با نوع موتور اهمیت زیادی دارد.

جمع‌بندی: بهترین روش کنترل دور فن تک فاز کدام است؟

کنترل دور فن تک فاز یک روش واحد برای همه هواکش‌ها ندارد و انتخاب کنترلر مناسب به نوع موتور، مشخصات الکتریکی و طراحی فن وابسته است. کنترلر ولتاژی، انتخاب تپ در موتورهای چندسرعته، برخی کنترلرهای تریاک، درایوهای سازگار و PWM در موتورهای دارای مدار مناسب، هرکدام کاربرد متفاوتی دارند؛ بنابراین پیش از هرگونه تغییر سرعت باید مشخصات پلاک موتور و توصیه سازنده بررسی شود. اگر هدف فقط کاهش سرعت هواکش است، استفاده از یک کنترلر مخصوص موتور معمولا منطقی‌تر از اتصال یک دیمر عمومی است. برای کاربردهای صنعتی نیز در صورت استفاده از موتور سازگار، درایو می‌تواند کنترل دقیق‌تری ارائه دهد. در نهایت، افزایش یا کاهش سرعت نباید خارج از محدوده مجاز موتور و پروانه انجام شود؛ زیرا انتخاب روش نادرست ممکن است به جای بهبود عملکرد، باعث افزایش نویز، حرارت، مصرف انرژی یا استهلاک تجهیزات شود.

سوالات متداول درباره کنترل دور فن تک فاز

آیا می‌توان هر فن تک فازی را با دیمر کنترل کرد؟

خیر. فقط موتورهایی که با روش کنترل زاویه فاز یا کنترل ولتاژ سازگار هستند باید با کنترلر مربوطه کنترل شوند. دیمر روشنایی عمومی لزوماً برای موتور فن مناسب نیست.

آیا اینورتر برای کنترل همه فن‌های تک فاز مناسب است؟

خیر. نوع موتور و نوع خروجی درایو باید با یکدیگر سازگار باشند. بسیاری از VFDهای رایج برای موتورهای سه فاز طراحی شده‌اند و برای موتور AC تک فاز معمولی مناسب نیستند.

چگونه سرعت هواکش را کم کنیم؟

ابتدا نوع موتور را مشخص کنید. سپس بر اساس طراحی موتور از تپ سرعت، کنترلر ولتاژی، کنترلر اختصاصی یا درایو سازگار استفاده کنید. کاهش خودسرانه ولتاژ روش مطمئنی نیست.

آیا افزایش دور فن هواکش باعث افزایش مصرف برق می‌شود؟

اغلب افزایش سرعت باعث افزایش توان موردنیاز فن می‌شود، اما مقدار آن به طراحی فن و شرایط سیستم بستگی دارد. افزایش دور بالاتر از محدوده مجاز نیز می‌تواند به موتور و اجزای مکانیکی آسیب برساند.
