چیدمان اجزاء فن های سانتیرفیوژ
- • هواکش سانتریفیوژ چیست؟
- • اجزای اصلی هواکش سانتریفیوژ
- • قبل از نصب هواکش سانتریفیوژ چه نکاتی را باید بدانیم؟
- • اصول نصب هواکش سانتریفیوژ
- • بررسی هواکش پس از نصب و اولین راهاندازی
- • نکات ایمنی هنگام نصب هواکش سانتریفیوژ
- • اشتباهات رایج در نصب هواکش سانتریفیوژ
- • نصب هواکش سانتریفیوژ؛ از انتخاب محل تا راهاندازی
- • سوالات متداول درباره نصب هواکش سانتریفیوژ
هواکش سانتریفیوژ یکی از آن تجهیزاتی است که برای جابهجایی و تخلیه هوا در بسیاری از سیستمهای تهویه صنعتی و ساختمانی استفاده میشود. عملکرد مناسب این تجهیزات فقط به انتخاب فن با ظرفیت درست وابسته نیست و نحوه استقرار، اتصال به کانال، اجرای اتصالات مکانیکی و برق و راهاندازی نیز اهمیت دارد. نصب نادرست میتواند موجب افزایش لرزش و صدا، کاهش جریان هوا، افزایش بار روی موتور یا ایجاد مشکل در اجزای مکانیکی فن شود. در نصب هواکش سانتریفیوژ باید مشخصات فنی دستگاه، محل قرارگیری، مسیر ورود و خروج هوا و شرایط سیستم کانالکشی از ابتدا بررسی شود. همچنین پایه فن باید استحکام کافی داشته باشد و کانالها به شکلی متصل شوند که وزن یا نیروهای اضافی را به بدنه دستگاه منتقل نکنند. در ادامه، مراحل و اصول نصب فن سانتریفیوژ را از آمادهسازی محل تا راهاندازی اولیه بررسی میکنیم.
هواکش سانتریفیوژ چیست؟
هواکش سانتریفیوژ نوعی فن است که هوا را از بخش ورودی دریافت کرده و با استفاده از نیروی گریز از مرکز و چرخش پروانه، آن را به سمت خروجی هدایت میکند. در این ساختار، هوا پس از ورود به ناحیه پروانه در اثر چرخش آن تغییر مسیر میدهد و در راستای شعاعی به سمت پوسته و خروجی حرکت میکند. این فنها در سیستمهای تهویه، تخلیه هوای صنعتی، جمعآوری گردوغبار و برخی کاربردهای فرایندی مورد استفاده قرار میگیرند. نوع پروانه، ظرفیت هوا، فشار موردنیاز و شرایط محیطی میتواند از مدلی به مدل دیگر متفاوت باشد. در نتیجه، طریقه نصب سانتریفیوژ نیز باید متناسب با مدل فن و طراحی سیستم انجام شود. محل قرارگیری دستگاه، نحوه اتصال کانال، نوع انتقال نیرو و شرایط موتور از جمله عواملی هستند که پیش از شروع نصب باید مورد توجه قرار گیرند.اجزای اصلی هواکش سانتریفیوژ
هواکش سانتریفیوژ از چند بخش اصلی تشکیل شده است که هرکدام در عملکرد و نصب دستگاه نقش دارند. این اجزا عبارتاند از:• پروانه: با چرخش خود انرژی لازم برای جابهجایی هوا را ایجاد میکند.• پوسته یا حلزونی: جریان هوا را پس از خروج از پروانه هدایت کرده و به سمت خروجی منتقل میکند.• شفت: در مدلهای دارای انتقال نیرو، حرکت موتور را به پروانه منتقل میکند.• موتور: نیروی محرک موردنیاز برای چرخش پروانه را تامین میکند.• بیرینگ یا یاتاقان: شفت را در محل خود نگه میدارد و امکان چرخش مناسب آن را فراهم میکند.• پایه یا شاسی: مجموعه فن و تجهیزات وابسته به آن را روی سازه نگه میدارد.• ورودی و خروجی هو: مسیر ورود و تخلیه جریان هوا را به سیستم کانال متصل میکنند.آرایش اجزای فن سانتریفیوژ

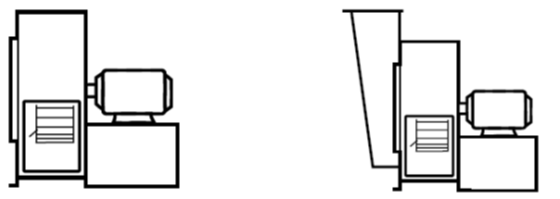

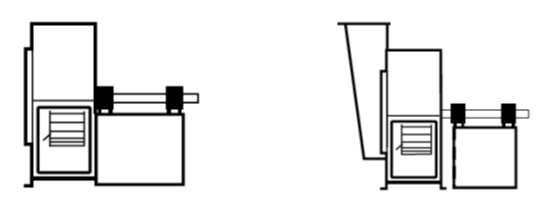

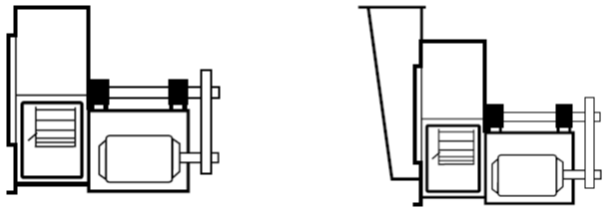

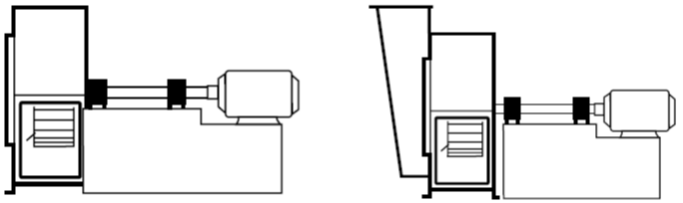

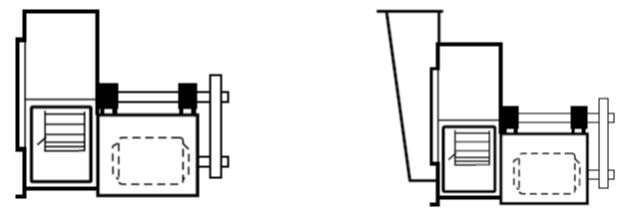

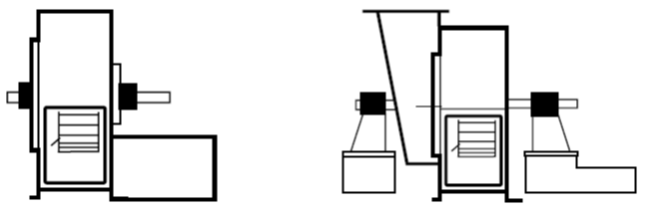

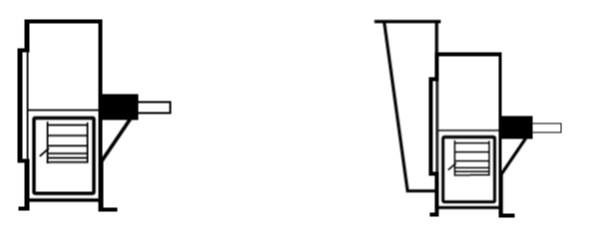

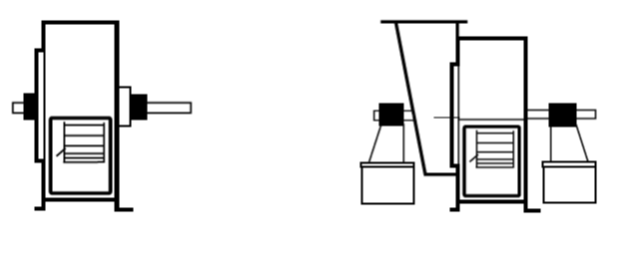

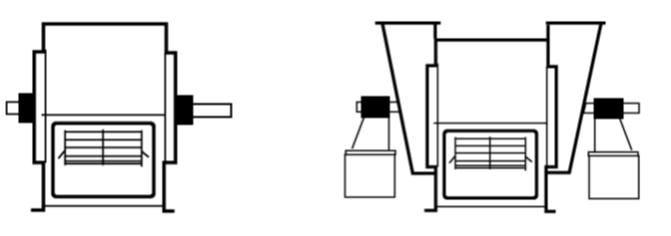

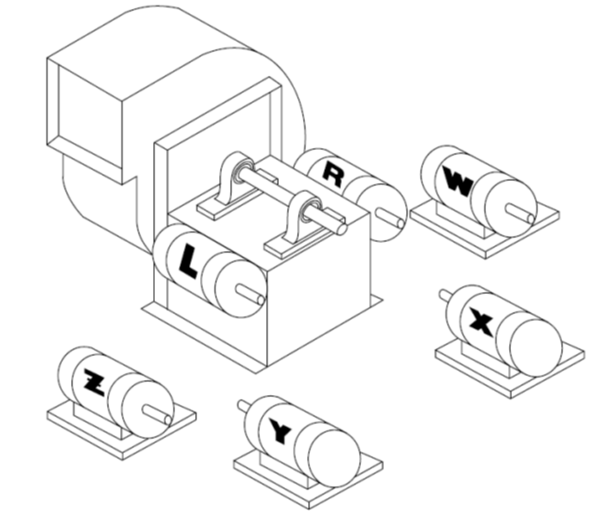

آرایش اجزای فن سانتریفیوژ به نحوه قرارگیری موتور، پروانه، شفت، بیرینگها و سیستم انتقال نیرو نسبت به یکدیگر گفته میشود. در بعضی مدلها موتور بهصورت مستقیم به پروانه متصل است و در برخی مدلها انتقال نیرو با تسمه و پولی انجام میشود. محل قرارگیری بیرینگها و نحوه اتصال موتور به شاسی نیز با توجه به آرایش فن تغییر میکند. بنابراین هنگام نصب باید آرایش مکانیکی همان مدل بررسی شود و محل نصب موتور، شفت، بیرینگ و سایر اجزا مطابق طراحی سازنده باشد.قبل از نصب هواکش سانتریفیوژ چه نکاتی را باید بدانیم؟
پیش از شروع نصب هواکش سانتریفیوژ، شرایط محل نصب و مشخصات فنی دستگاه باید بررسی شود. فن باید در موقعیتی قرار بگیرد که علاوه بر فراهم کردن مسیر مناسب برای جریان هوا، امکان دسترسی به اجزای مختلف آن برای سرویس و تعمیر نیز وجود داشته باشد. همچنین ظرفیت فن باید با نیاز سیستم، مسیر کانال و فشار موردنیاز هماهنگ باشد. آماده کردن ابزار و تجهیزات موردنیاز پیش از شروع کار نیز از توقف یا اجرای ناقص مراحل نصب جلوگیری میکند.بررسی محل نصب
محل نصب باید استحکام کافی برای تحمل وزن فن و نیروهای ناشی از کارکرد آن داشته باشد. فضای کافی اطراف دستگاه برای سرویس موتور، بیرینگها، تسمه و سایر اجزا در نظر گرفته شود. همچنین محل قرارگیری فن باید با مسیر ورود و خروج هوا هماهنگ باشد. پیش از نصب، مسیر کانالکشی و فضای موردنیاز برای اتصال کانالها نیز بررسی شود تا بعد از استقرار دستگاه نیازی به تغییرات اساسی نباشد.بررسی مشخصات فنی فن
مشخصات فنی درجشده روی پلاک یا کاتالوگ فن باید پیش از نصب بررسی شود. دبی هوا، فشار، توان و سرعت موتور، نوع انتقال نیرو، جهت گردش و شرایط کاری از جمله اطلاعات مهم هستند. این اطلاعات برای انتخاب محل مناسب، طراحی اتصال کانال و اجرای صحیح اتصالات الکتریکی اهمیت دارند. همچنین باید مطمئن شد مشخصات فن با نیاز سیستم تهویه مطابقت دارد.ابزار و لوازم مورد نیاز
ابزار ابزار موردنیاز به نوع فن و محل نصب بستگی دارد. معمولا تجهیزات زیر برای نصب و راهاندازی هواکش سانتریفیوژ لازم هستند:• ابزار باز و بسته کردن اتصالات: آچار و پیچگوشتی متناسب با پیچها و اتصالات دستگاه• تجهیزات نصب و مهار فن: پایه، پیچ و مهره و متعلقات لازم برای ثابت کردن دستگاه• ابزار تراز کردن: تراز برای بررسی وضعیت قرارگیری فن روی پایه• تجهیزات کانالکشی: کانال و اتصالات متناسب با ابعاد ورودی و خروجی فن• اتصالات انعطافپذیر و لرزهگیر: برای کاهش انتقال ارتعاش به کانال و سازه، در صورت نیاز• تجهیزات آببندی: برای درزبندی محل اتصال کانالها و جلوگیری از نشتی هوا• تجهیزات الکتریکی: سیم، کابل، تجهیزات حفاظتی و متعلقات مدار کنترل، متناسب با مشخصات موتور و نقشه برق دستگاهبیشتر بخوانید: کاربرد فن سانتریفیوژ در ساختمان؛ انواع و موارد استفاده
اصول نصب هواکش سانتریفیوژ
رعایت اصول نصب هواکش سانتریفیوژ برای جلوگیری از لرزش، صدای اضافی، کاهش عملکرد و فشار غیرضروری بر اجزای مکانیکی اهمیت دارد. مهمترین اصول عبارتاند از:• فن روی پایهای مستحکم و تراز نصب شود.• اطراف دستگاه فضای کافی برای سرویس و تعمیر وجود داشته باشد.• وزن کانالها روی بدنه یا اتصالات فن قرار نگیرد.• در صورت نیاز از لرزهگیر و اتصال انعطافپذیر متناسب با سیستم استفاده شود.• حرکت پروانه قبل از راهاندازی بررسی شود.• جهت گردش پروانه مطابق مشخصات سازنده باشد.• پیچها و اتصالات مکانیکی بهدرستی محکم شوند.• نصب و راهاندازی مطابق دستورالعمل سازنده انجام شود.جانمایی و قرار دادن فن روی پایه
فن باید روی پایه یا شاسی مناسب قرار بگیرد و به شکلی مهار شود که هنگام کار جابهجا نشود. تراز بودن محل نصب هم اهمیت زیادی دارد، زیرا نامترازی میتواند موجب افزایش لرزش و وارد شدن بار نامناسب به اجزای مکانیکی شود. پایه نیز باید متناسب با وزن و شرایط کاری فن طراحی شده باشد. پس از قرار دادن دستگاه، وضعیت اتصالات و فاصله آن با اجزای اطراف بررسی شود تا دسترسی لازم برای سرویس باقی بماند.بررسی جهت گردش پروانه

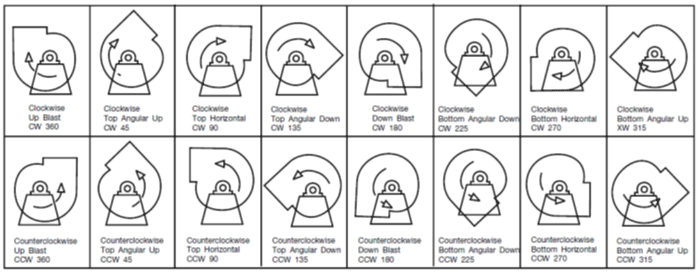

جهت گردش پروانه باید مطابق مشخصات فنی فن باشد. این موضوع بهخصوص در زمان اولین راهاندازی باید کنترل شود تا دستگاه در جهت نادرست کار نکند. در صورت وجود نشانه یا فلش جهت چرخش روی بدنه یا اطلاعات فنی سازنده، جهت حرکت پروانه باید با آن مطابقت داشته باشد. اگر جهت گردش صحیح نیست، باید پیش از ادامه کار علت آن بررسی و برطرف شود.کانال کشی و نصب سانتریفیوژ
کانال کشی و نصب سانتریفیوژ باید به شکلی انجام شود که مسیر جریان هوا تا حد امکان مناسب باشد و مقاومت اضافی به سیستم تحمیل نشود. تعداد و شکل زانوییها، طول کانال، اتصالات و تغییرات سطح مقطع میتوانند بر افت فشار سیستم اثر بگذارند. کانال نیز نباید وزن یا نیروهای مکانیکی خود را به فن منتقل کند. برای اتصال صحیح، علاوه بر استحکام، آببندی مناسب و جلوگیری از انتقال ارتعاش نیز باید در نظر گرفته شود.آمادهسازی مسیر کانال
پیش از اتصال کانال، مسیر ورود و خروج هوا باید بررسی شود. ابعاد کانال، محل زانوییها، تغییر مسیرها و سایر اتصالات باید با طراحی سیستم هماهنگ باشند. وجود تغییر مسیرهای غیرضروری یا اتصالات نامناسب میتواند مقاومت سیستم را افزایش دهد و عملکرد واقعی فن را تحت تاثیر قرار دهد. بنابراین مسیر کانال باید تا حد امکان با توجه به شرایط کاری فن و طراحی سیستم اجرا شود.اتصال کانال به ورودی فن
کانال ورودی باید بهدرستی با دهانه ورودی فن همراستا شود و اتصال آن به شکلی باشد که نشتی هوا ایجاد نشود. در زمان اتصال، نباید نیرو یا فشار اضافی به بدنه فن وارد شود. همچنین ابعاد و شکل اتصال باید با دهانه فن هماهنگ باشد. در صورت استفاده از اتصال انعطافپذیر، نوع آن باید متناسب با شرایط کاری و طراحی سیستم انتخاب شود.اتصال کانال به خروجی فن
کانال خروجی باید بهصورت محکم و مناسب به دهانه خروجی متصل شود. اتصال نباید باعث اعمال وزن کانال یا نیروهای اضافی به بدنه فن شود. آببندی اتصالات نیز اهمیت دارد، زیرا نشتی در مسیر تخلیه میتواند عملکرد سیستم را کاهش دهد. شکل و مسیر خروجی باید تا حد امکان با طراحی سیستم هماهنگ باشد.استفاده از اتصال انعطافپذیر و لرزهگیر
اتصال انعطافپذیر برای کاهش انتقال ارتعاش بین فن و کانال استفاده میشود، در حالی که لرزهگیر برای کاهش انتقال ارتعاش دستگاه به سازه کاربرد دارد. این دو قطعه نقش یکسانی ندارند. نوع و ظرفیت این تجهیزات باید متناسب با وزن فن، سرعت کار، محل نصب و طراحی سیستم انتخاب شود. استفاده نادرست یا انتخاب نامتناسب میتواند نتیجه مطلوبی ایجاد نکند.اتصال برق و راهاندازی هواکش سانتریفیوژ
اتصال برق باید بر اساس مشخصات موتور، ولتاژ، تعداد فاز و مدار کنترل انجام شود. پیش از برقدار کردن دستگاه، اتصالات الکتریکی و تجهیزات حفاظتی باید بررسی شوند و اجرای این بخش توسط فرد متخصص انجام شود. در زمان اولین راهاندازی، ابتدا باید مطمئن شد هیچ ابزار یا جسم خارجی در مسیر پروانه قرار ندارد و حفاظهای لازم نصب شدهاند. سپس دستگاه برای مدت کوتاه راهاندازی و جهت گردش، صدا و لرزش آن بررسی شود.راهاندازی تکضرب
راهاندازی مستقیم یا تکضرب در شرایطی استفاده میشود که موتور و مدار برق برای این روش مناسب باشند. انتخاب روش راهاندازی باید بر اساس مشخصات موتور و طراحی مدار انجام شود و نمیتوان یک روش را برای تمام فنهای سانتریفیوژ مناسب دانست.راهاندازی دوضرب
راهاندازی دوضرب در برخی سیستمها برای کاهش جریان راهاندازی یا متناسب با مشخصات موتور و مدار استفاده میشود. نوع دقیق مدار راهاندازی باید بر اساس طراحی موتور و تجهیزات کنترلی تعیین شود.بررسی هواکش پس از نصب و اولین راهاندازی
پس از نصب هواکش سانتریفیوژ، دستگاه باید پیش از بهرهبرداری مداوم بررسی شود. برای این کار:• جهت گردش: جهت چرخش پروانه با مشخصات فنی مقایسه شود.• لرزش: وجود لرزش غیرعادی میتواند نشانه مشکل در نصب یا اجزای مکانیکی باشد.• صداک صدای غیرمعمول هنگام کار باید بررسی شود.• اتصالات: پایه، پیچها و اتصال کانالها کنترل شوند.• جریان هوا: عملکرد سیستم تخلیه و جریان هوا بررسی شود.• تسمه و پولی: در مدلهای تسمهای، وضعیت و عملکرد این اجزا بررسی شود.در صورت مشاهده لرزش، صدای غیرعادی یا عملکرد نامناسب، دستگاه باید بررسی شود و علت مشکل پیش از بهرهبرداری مداوم مشخص شود.بیشتر بخوانید: تفاوت فن آکسیال و سانتریفیوژ چیست؟
