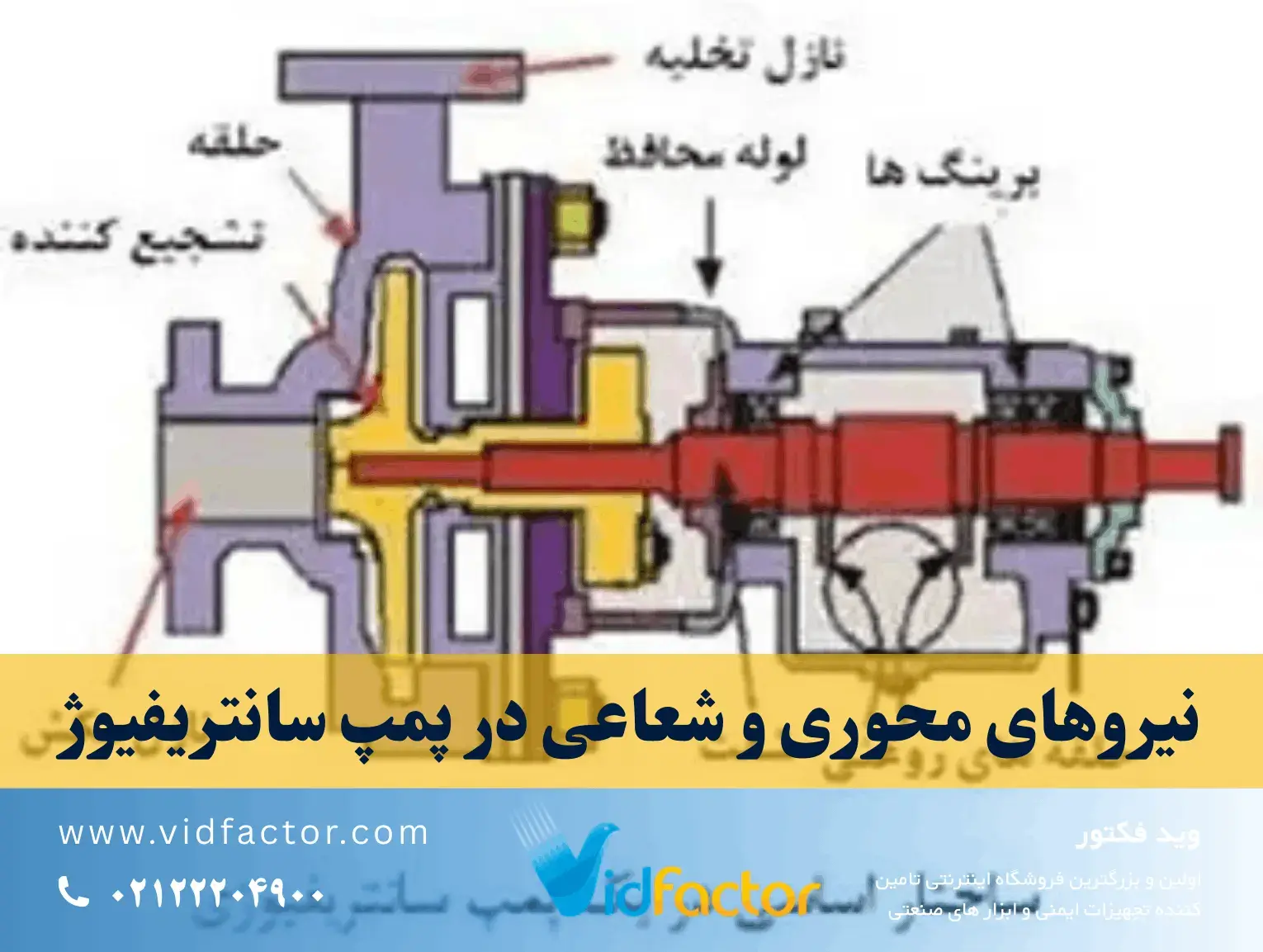

نیروی محوری و شعاعی در پمپ سانتریفیوژ

فهرست محتوا

• نیروی شعاعی در پمپ سانتریفیوژ
• نیروی محوری در پمپ‌های تک مکشه
• عوامل مؤثر بر افزایش نیروهای محوری و شعاعی
• روش اول: استفاده از یاتاقان محوری
• روش دوم: ایجاد سوراخ‌های تعادل در پروانه
• تأثیر نیروهای نامتعادل بر بیرینگ موتور
• اهمیت انتخاب صحیح در سیستم راه‌اندازی پمپ

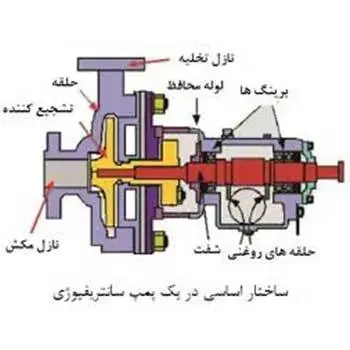

پمپ گریز از مرکز یا سانتریفیوژ یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع آب، نفت، پتروشیمی و تأسیسات است. در این نوع پمپ، با چرخش پروانه انرژی مکانیکی به انرژی فشاری تبدیل می‌شود. این فرآیند اگرچه ساده به نظر می‌رسد، اما منجر به ایجاد نیروهای پیچیده‌ای در داخل پمپ می‌شود. مهم‌ترین این نیروها، نیروهای محوری و شعاعی در پمپ سانتریفیوژ هستند که در صورت عدم کنترل صحیح، باعث کاهش راندمان، افزایش ارتعاش و خرابی بیرینگ‌ها خواهند شد. شناخت این نیروها مطابق استانداردهای طراحی، یکی از الزامات تولید محتوای فنی معتبر و کاربرمحور است.

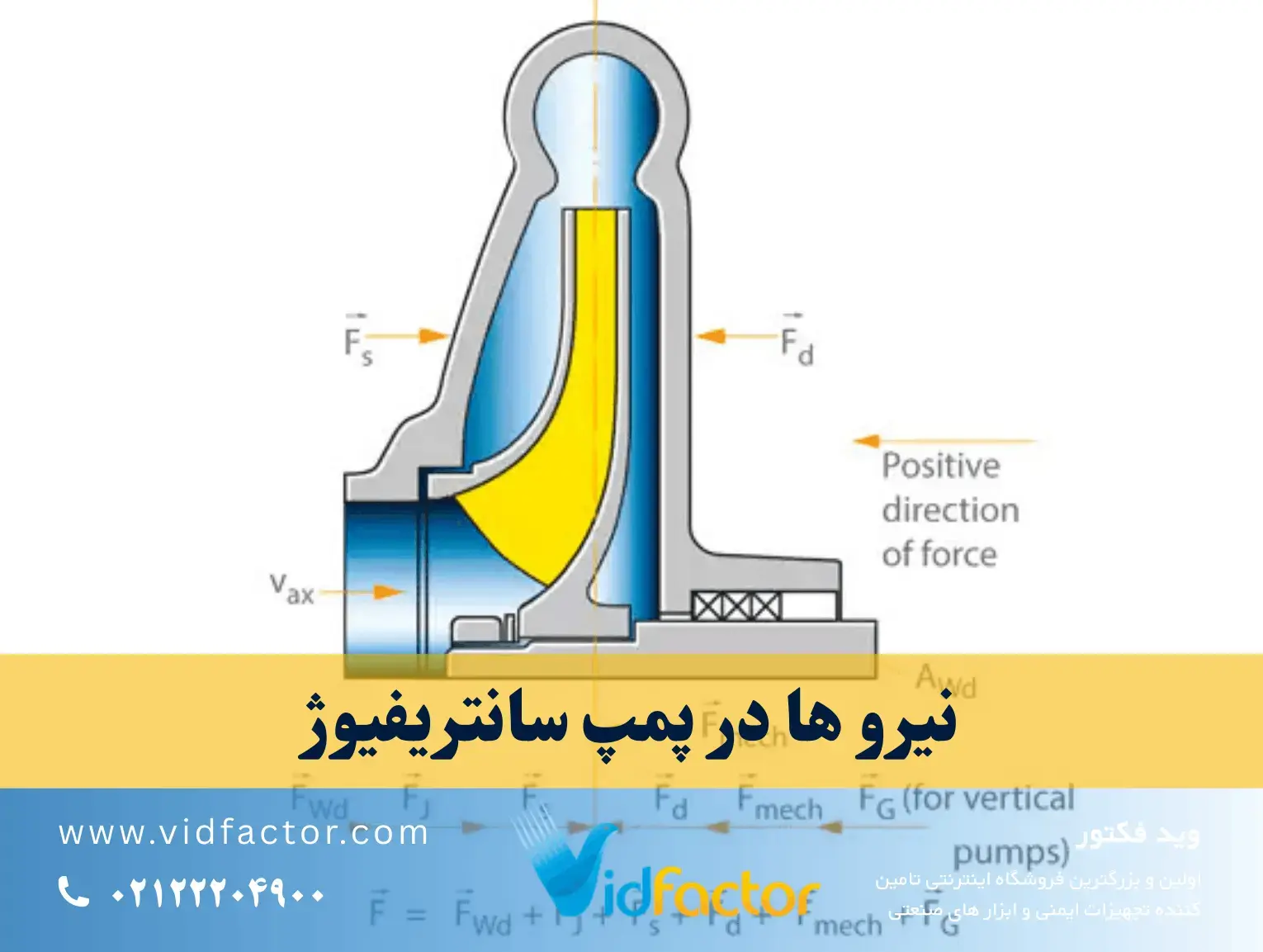

نیروی محوری در پمپ سانتریفیوژ تک مرحله‌ای

دیاگرام نیروی شعاعی در پمپ گریز از مرکز

نیروی شعاعی در پمپ سانتریفیوژ

نیروی شعاعی در اثر توزیع نامتقارن فشار در اطراف پروانه ایجاد می‌شود. در پمپ‌هایی که دارای پوسته حلزونی هستند، فشار سیال در محیط اطراف پروانه یکنواخت نیست و همین موضوع باعث اعمال بار جانبی به شافت می‌شود. این نیرو زمانی تشدید می‌شود که پمپ خارج از نقطه بهترین راندمان (BEP) کار کند. نتیجه این وضعیت می‌تواند خم شدن شافت، افزایش لقی داخلی، سایش آب‌بند مکانیکی و کاهش عمر یاتاقان‌ها باشد. به همین دلیل در طراحی مدرن پمپ‌ها، تحلیل نیروی شعاعی بخشی از فرآیند بهینه‌سازی هیدرولیکی محسوب می‌شود.

نیروی محوری در پمپ‌های تک مکشه

نیروی محوری در پمپ‌های تک‌مرحله‌ای با پروانه یک‌طرفه (Single Suction) بسیار رایج است. اختلاف فشار بین قسمت جلوی پروانه (سمت مکش) و پشت آن، یک نیروی خالص در راستای محور شافت ایجاد می‌کند. این نیرو تمایل دارد روتور را به یک سمت حرکت دهد. اگر این نیروی محوری کنترل نشود، موجب آسیب به سیل مکانیکی، افزایش بار محوری روی بیرینگ و حتی تماس قطعات دوار با اجزای ثابت خواهد شد. در توان‌های بالا، مقدار این نیرو می‌تواند به چندین کیلو نیوتن برسد، بنابراین محاسبه و خنثی‌سازی آن ضروری است.

طراحی محفظه سیل در پمپ سانتریفیوژ

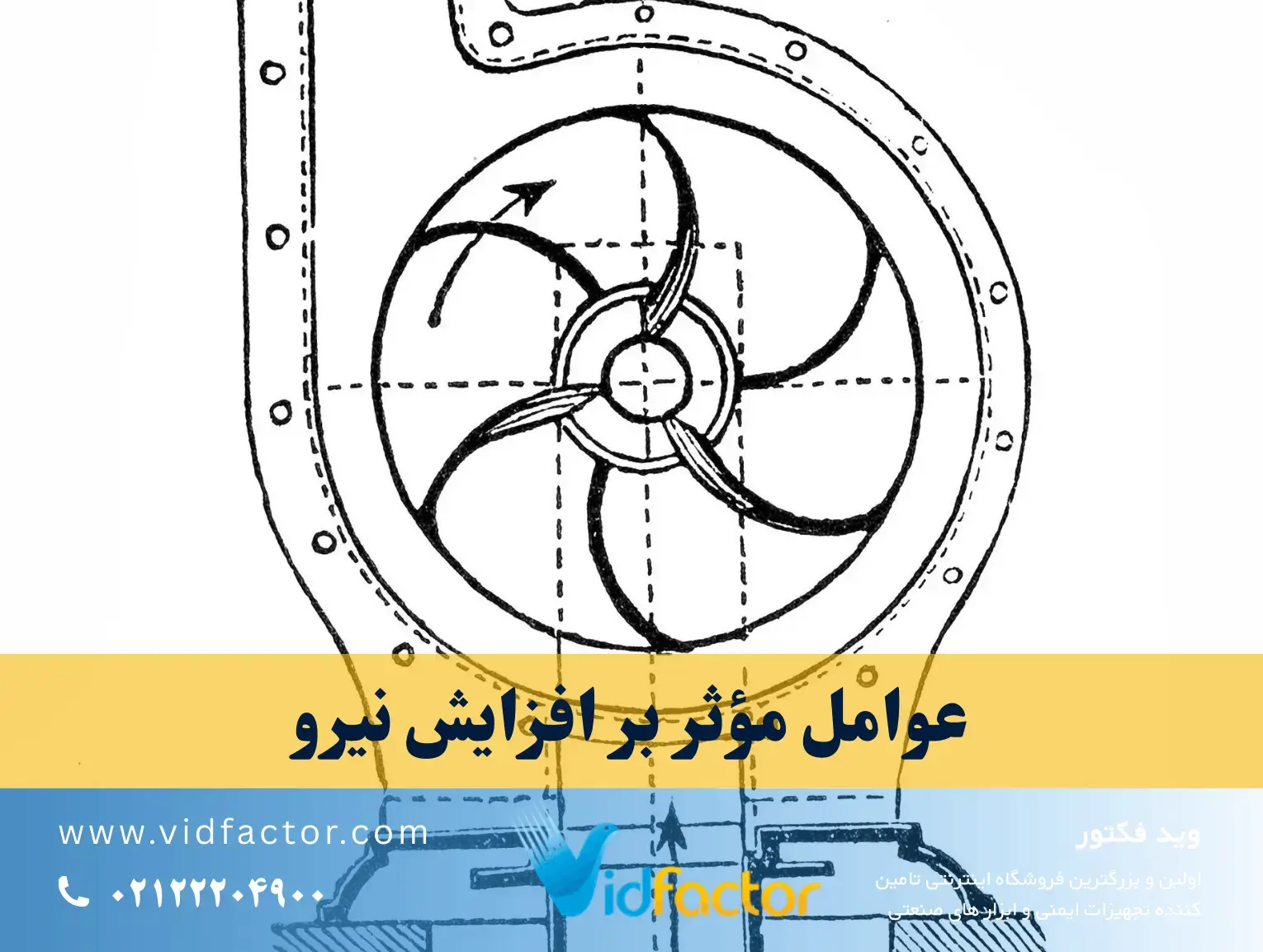

عوامل مؤثر بر افزایش نیروهای محوری و شعاعی

شدت نیروهای وارد بر پمپ به عوامل متعددی بستگی دارد. دبی کاری، ارتفاع هد، چگالی سیال، طراحی پروانه، قطر آن و فاصله لقی‌های داخلی از جمله پارامترهای کلیدی هستند. همچنین کارکرد طولانی مدت در شرایط دور از نقطه طراحی، باعث افزایش بارهای دینامیکی می‌شود. در سال 2026، رویکردهای طراحی مبتنی بر تحلیل CFD (دینامیک سیالات محاسباتی) نقش مهمی در پیش‌بینی و کاهش این نیروها دارند و بسیاری از سازندگان معتبر از این روش استفاده می‌کنند.

روش اول: استفاده از یاتاقان محوری

یکی از روش‌های متداول برای کنترل نیروی محوری، استفاده از یاتاقان‌های محوری است. این نوع بیرینگ‌ها به‌طور خاص برای جذب بارهای محوری طراحی شده‌اند. در بسیاری از کاربردهای صنعتی، از بیرینگ‌های تماس زاویه‌ای استفاده می‌شود زیرا قابلیت تحمل همزمان بار شعاعی و محوری را دارند. این بیرینگ‌ها به دلیل زاویه تماس خاص خود، در سرعت‌های بالا عملکرد پایدارتری ارائه می‌دهند و برای اتصال مستقیم به الکتروموتور بسیار مناسب هستند. انتخاب صحیح کلاس بیرینگ، لقی داخلی و نحوه روانکاری در عملکرد صحیح سیستم نقش حیاتی دارد.

روش دوم: ایجاد سوراخ‌های تعادل در پروانه

یکی از رایج‌ترین روش‌های کاهش نیروی محوری، ایجاد سوراخ‌های تعادل در پشت پروانه است. این سوراخ‌ها اجازه می‌دهند بخشی از سیال از ناحیه پرفشار به ناحیه کم‌فشار منتقل شود و اختلاف فشار دو طرف پروانه کاهش یابد. در نتیجه، نیروی محوری به طور قابل توجهی کم می‌شود. این روش نسبت به استفاده صرف از بیرینگ محوری، بار وارد بر سیستم مکانیکی را کاهش داده و عمر قطعات را افزایش می‌دهد. البته طراحی قطر و تعداد این سوراخ‌ها باید دقیق انجام شود تا افت راندمان ایجاد نکند.

ایجاد سوراخ‌های تعادل در پروانه

روش ترکیبی: شکاف خروجی و تعادل در ناحیه سیل

در برخی از پمپ‌ آب صنعتی، از روش ترکیبی شامل ایجاد شکاف در سمت خروجی پروانه و استفاده از سوراخ‌های تعادل در ناحیه محفظه سیل استفاده می‌شود. این طراحی پیشرفته‌تر باعث توزیع یکنواخت‌تر فشار در پشت پروانه می‌شود و در پمپ‌های فشار بالا کاربرد گسترده‌ای دارد. این راهکار معمولاً در صنایع نفت و پتروشیمی که پایداری عملکرد اهمیت بالایی دارد، به کار می‌رود.

شکاف خروجی و تعادل در ناحیه سیل

تأثیر نیروهای نامتعادل بر بیرینگ موتور

اگر نیروهای محوری و شعاعی به درستی مدیریت نشوند، بار اضافی به بیرینگ موتور منتقل می‌شود. این وضعیت باعث افزایش دمای کارکرد، تخریب گریس یا روغن روانکار و در نهایت خرابی زودهنگام یاتاقان خواهد شد. در بسیاری از موارد خرابی الکتروموتورها، علت اصلی نه نقص الکتریکی بلکه بارگذاری نامناسب مکانیکی ناشی از نیروی محوری پمپ است. به همین دلیل در طراحی سیستم کوپل مستقیم، تحلیل بار محوری الزامی است.

اهمیت انتخاب صحیح در سیستم راه‌اندازی پمپ

در زمان انتخاب سیستم راه‌اندازی یا کوپلینگ پمپ، باید میزان نیروی محوری احتمالی در نظر گرفته شود. در توان‌های بالا، استفاده از موتورهایی با بیرینگ تماس زاویه‌ای یا یاتاقان تقویت‌شده توصیه می‌شود. همچنین در برخی کاربردها از پمپ‌های دو مکشه استفاده می‌شود که به طور ذاتی نیروی محوری را متعادل می‌کنند. این راهکار باعث کاهش نیاز به تجهیزات مکانیکی اضافی می‌شود.

جمع‌بندی

نیروهای محوری و شعاعی در پمپ‌های گریز از مرکز بخش جدایی‌ناپذیر عملکرد هیدرولیکی آن‌ها هستند. در پمپ‌های تک مکشه، نیروی محوری می‌تواند بسیار قابل توجه باشد و اگر به درستی کنترل نشود، موجب آسیب جدی به بیرینگ‌ها، سیل مکانیکی و شافت خواهد شد. استفاده از یاتاقان‌های محوری، بیرینگ تماس زاویه‌ای و طراحی سوراخ‌های تعادل در پروانه از مهم‌ترین روش‌های کنترل این نیروها هستند. در طراحی‌های مدرن سال، تحلیل دقیق این نیروها نه‌تنها یک مزیت رقابتی، بلکه یک الزام مهندسی محسوب می‌شود. رعایت این اصول باعث افزایش طول عمر تجهیزات، کاهش هزینه‌های تعمیر و بهبود راندمان سیستم خواهد شد.
