فیوز برق چیست؟ بررسی عملکرد، انواع فیوز و نحوه انتخاب درست

در سیستم‌های برق صنعتی و خانگی، حفاظت از مدارها در برابر خطراتی مانند اضافه‌بار و اتصال کوتاه اهمیت بسیار زیادی دارد. یکی از قدیمی‌ترین و در عین حال پرکاربردترین تجهیزات حفاظتی، فیوز است که با وجود پیشرفت تجهیزات مدرن مانند کلیدهای اتوماتیک و رله‌ها، همچنان جایگاه خود را حفظ کرده است. دلیل محبوبیت فیوز، قیمت مناسب، سادگی، عملکرد قابل اطمینان و نقش آن به عنوان آخرین خط دفاعی مدار است.

تعریف فیوز

فیوز (Fuse) یک تجهیز حفاظتی است که برای جلوگیری از آسیب دیدن مدار در برابر جریان‌های غیرمجاز طراحی شده است. عملکرد آن به این صورت است که در صورت عبور جریان بیش از حد مجاز، عنصر داخلی فیوز ذوب شده و مدار را قطع می‌کند. از نظر استاندارد، فیوز تنها یک سیم یا المنت نیست، بلکه مجموعه‌ای کامل شامل پایه، نگهدارنده و فیوز لینک محسوب می‌شود که به صورت یک سیستم حفاظتی عمل می‌کند.

تاریخچه فیوز

استفاده از فیوز به سال‌های اولیه مهندسی برق بازمی‌گردد؛ زمانی که از رشته‌های فلزی ساده مانند پلاتین برای حفاظت کابل‌ها استفاده می‌شد. در ابتدای قرن بیستم، شرکت زیمنس فیوزهای پیچی معروف به Diazed را معرفی کرد که طراحی ساده، قدرت قطع بالا و قیمت ارزان داشتند. با گذشت زمان و افزایش نیاز به حفاظت دقیق‌تر، فیوزها تکامل یافتند اما اصل عملکرد آنها یعنی ذوب شدن در جریان بالا، همچنان ثابت مانده است.

عملکرد فیوز چگونه است؟

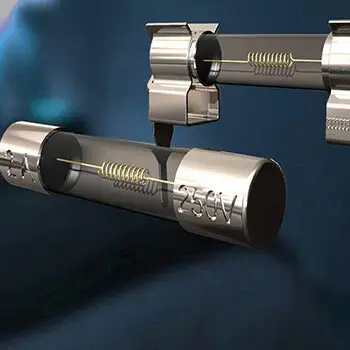

عملکرد فیوز بر پایه یک اصل ساده فیزیکی یعنی تولید حرارت در اثر عبور جریان زیاد است. زمانی که جریان از مقدار نامی فراتر رود، المنت داخلی گرم شده و ذوب می‌شود و مدار را قطع می‌کند. یکی از مفاهیم مهم در عملکرد فیوز، منحنی جریان-زمان است که نشان می‌دهد فیوز در چه مدت زمانی و در چه شدت جریانی عمل خواهد کرد. فیوزها ممکن است سریع‌کار یا تاخیری باشند و این ویژگی در انتخاب آنها برای کاربردهای مختلف اهمیت زیادی دارد.

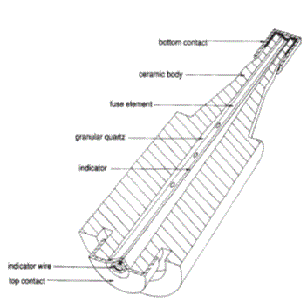

اجزا و ساختار فیوز

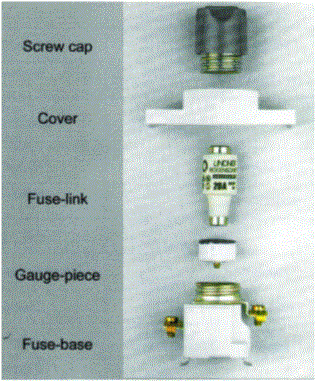

فیوز از اجزای مختلفی تشکیل شده که هرکدام نقش مهمی در ایمنی و عملکرد صحیح دارند. این اجزا شامل پایه فیوز برای نصب، فیوز لینک به عنوان عنصر قطع‌کننده، نگهدارنده یا کلاهک برای اتصال مکانیکی، بخش تست برای بررسی وضعیت و پوشش محافظ برای جلوگیری از شوک الکتریکی است. وجود دیواره‌های جداکننده نیز در تابلوهایی که چند فیوز کنار هم قرار می‌گیرند ضروری است تا از تماس ناخواسته جلوگیری شود.

استانداردهای فیوز

امروزه انتخاب و طراحی فیوزها بر اساس استانداردهای بین‌المللی انجام می‌شود تا ایمنی و قابلیت تعویض آنها تضمین شود. مهم‌ترین استاندارد در فشار ضعیف IEC 60269 و در فشار متوسط IEC 60282 است. استاندارد اروپایی EN بسیار مشابه IEC بوده و در کشورهای اروپا اجرا می‌شود. در آلمان نیز استانداردهای DIN و VDE علاوه بر ترجمه استانداردهای جهانی، سیستم‌های خاصی مانند NH و D/DO را برای کاهش خطاهای خطرناک اضافه کرده‌اند.

انواع فیوز

انواع فیوز بر اساس شکل نصب، سرعت عملکرد و نوع کاربرد به دسته‌های مختلفی تقسیم می‌شوند. از نظر نصب، فیوزهای پیچی مانند Diazed و Neozed، فیوز تیپ NH، فیوزهای کاردی و فیوزهای DIN رایج هستند. از نظر سرعت، فیوزها ممکن است سریع، تاخیری یا لحظه‌ای باشند. همچنین از نظر کاربرد، فیوزهای خانگی، صنعتی، مخصوص موتورهای الکتریکی و حتی فیوزهای فشار متوسط وجود دارند که هرکدام برای شرایط خاص طراحی شده‌اند.

فیوزهای پیچی Diazed و Neozed

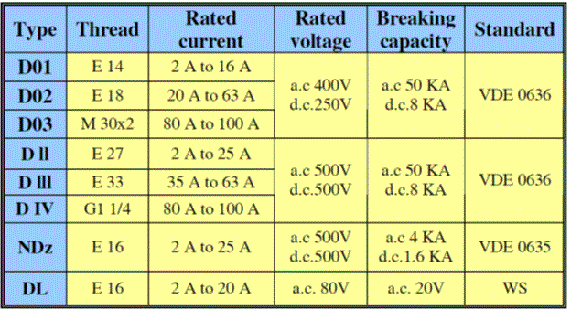

فیوزهای نوع D که به نام تجاری DIAZED شناخته می‌شوند، یکی از پرکاربردترین انواع فیوزهای پیچی هستند. این فیوزها دارای محافظت بالا در برابر تماس مستقیم و شوک الکتریکی بوده و معمولاً تا ولتاژ ۵۰۰ ولت AC/DC و قدرت اتصال کوتاه ۵۰ کیلوآمپر کاربرد دارند. نوع جدیدتر آنها یعنی NEOZED با ابعاد کوچکتر و توان تلفاتی کمتر معرفی شد و در دسته‌بندی D0 قرار می‌گیرد. مدل‌های کم‌حجم مانند NDZ نیز در مدارهای کنترل و اندازه‌گیری استفاده می‌شوند.

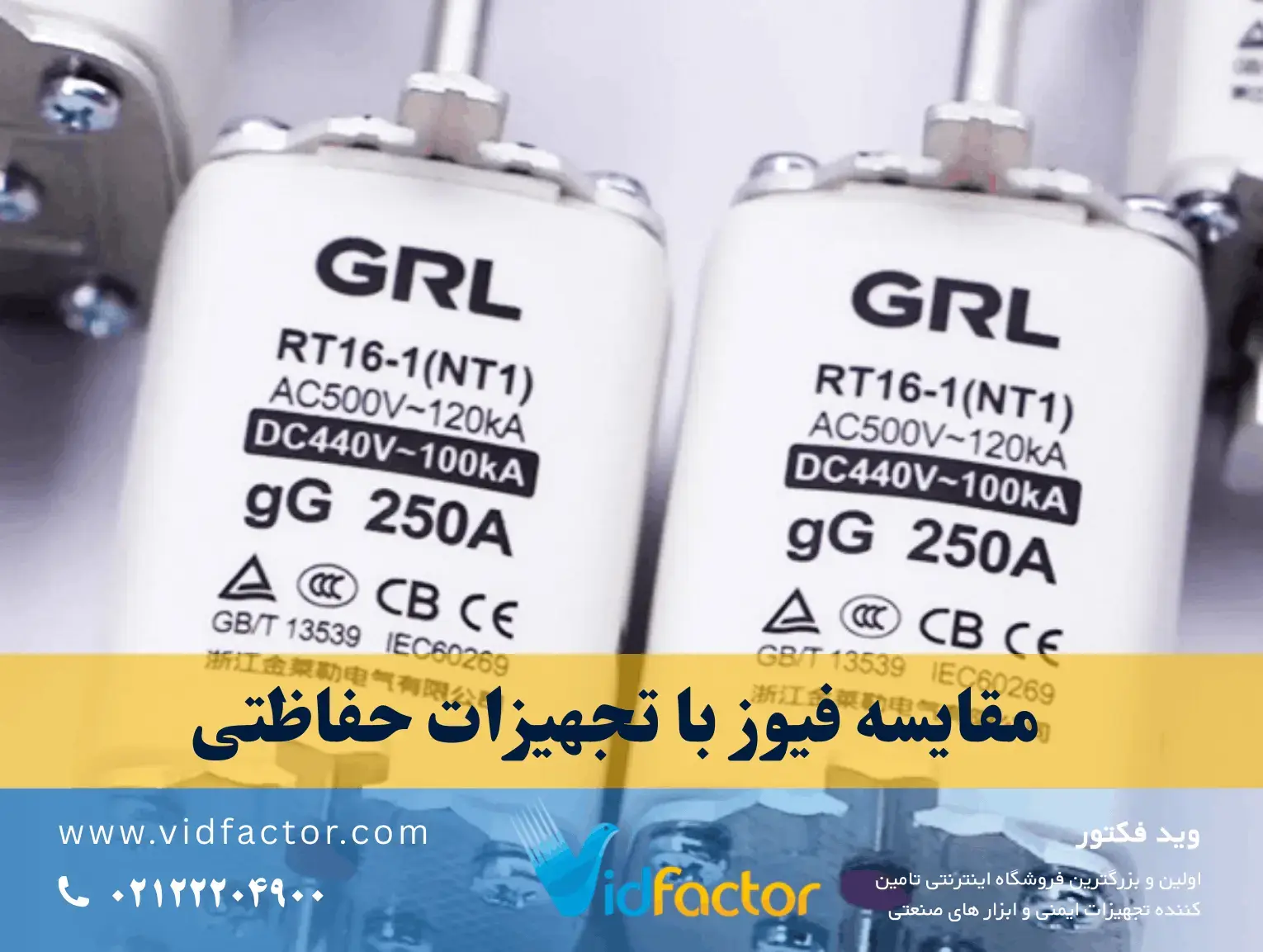

مقایسه فیوز با تجهیزات حفاظتی دیگر

در مقایسه با تجهیزاتی مانند بی‌متال، رله حرارتی یا کلیدهای اتوماتیک MCCB، فیوز مزایا و محدودیت‌های خاص خود را دارد. فیوز بسیار ارزان و ساده است اما تنها یک‌بار قابل استفاده بوده و پس از قطع باید تعویض شود. در مقابل، کلیدهای اتوماتیک هزینه بالاتری دارند اما قابلیت استفاده مجدد و تنظیم دقیق‌تر را ارائه می‌دهند. به همین دلیل، فیوز بیشتر به عنوان حفاظت نهایی و پشتیبان در سیستم‌های قدرت به کار می‌رود.

انتخاب صحیح فیوز

انتخاب فیوز مناسب نیازمند توجه به پارامترهایی مانند جریان نامی، ولتاژ کاری، منحنی زمان-جریان و قدرت قطع اتصال کوتاه است. یکی از اشتباهات رایج این است که کاربران فیوز را با جریان بالاتر جایگزین می‌کنند که می‌تواند باعث از بین رفتن حفاظت مدار شود. همچنین برای موتورهای الکتریکی معمولاً فیوزهای تاخیری توصیه می‌شود زیرا جریان راه‌اندازی موتور در لحظه اول بالا است و فیوز سریع ممکن است بی‌دلیل قطع کند.

نصب و نگهداری فیوز

نصب صحیح فیوز باید توسط افراد متخصص انجام شود زیرا اشتباه در انتخاب پایه یا نصب نامناسب می‌تواند خطر برق‌گرفتگی یا آتش‌سوزی ایجاد کند. بررسی دوره‌ای فیوزها، استفاده از تجهیزات تست، و رعایت استانداردهای تابلو برق از نکات مهم نگهداری است. همچنین بهتر است همیشه از فیوزهای استاندارد و برند معتبر استفاده شود تا عملکرد صحیح در شرایط بحرانی تضمین گردد.

جمع‌بندی

فیوز یکی از مهم‌ترین و قدیمی‌ترین تجهیزات حفاظتی در سیستم‌های برق است که همچنان به دلیل قیمت مناسب، سادگی و اطمینان بالا کاربرد گسترده‌ای دارد. آشنایی با عملکرد، استانداردها و انواع فیوز به کاربران کمک می‌کند تا بهترین انتخاب را برای حفاظت مدارهای خانگی و صنعتی داشته باشند. در نهایت، فیوز به عنوان آخرین خط دفاعی می‌تواند از خسارات جدی و خطرات انسانی جلوگیری کند.
