اصول تهویه آشپزخانه صنعتی؛ تجهیزات، استانداردها و نحوه طراحی

در آشپزخانه‌های صنعتی، پخت‌وپز مداوم حجم زیادی از گرما، بخار، دود، بو و ذرات چربی را وارد محیط می‌کند. اگر این آلاینده‌ها به‌درستی از فضای آشپزخانه خارج نشوند، کیفیت هوا کاهش پیدا می‌کند و شرایط کار برای کارکنان نامطلوب می‌شود. از طرف دیگر، تخلیه مداوم هوا بدون تامین هوای جایگزین می‌تواند تعادل فشار داخل ساختمان را مختل کند. هواکش آشپزخانه صنعتی برای کنترل این شرایط طراحی می‌شود و مجموعه‌ای از هود، فن، کانال، فیلتر و تجهیزات تامین هوای تازه را در بر می‌گیرد. طراحی صحیح این سیستم باید باتوجه‌به نوع تجهیزات پخت، میزان آلاینده‌های تولیدشده، ابعاد فضا و الزامات ایمنی انجام شود. در این مطلب می‌توانید با اصول نصب و اجزای تهویه آشپزخانه صنعتی آشنا شوید.

تهویه آشپزخانه صنعتی چیست؟

تهویه آشپزخانه صنعتی به مجموعه فرایندها و تجهیزاتی گفته می‌شود که برای جمع‌آوری و تخلیه هوای آلوده ناشی از پخت‌وپز و تامین هوای جایگزین در آشپزخانه‌های تجاری و صنعتی به کار می‌رود. این سیستم معمولا از هود، فن تخلیه، کانال‌کشی و تجهیزات تامین هوای جبرانی تشکیل می‌شود و بسته به شرایط پروژه، فیلتر و تجهیزات سرمایشی یا گرمایشی نیز در آن استفاده می‌شود. هدف تهویه آشپزخانه صنعتی فقط خارج‌کردن بوی غذا نیست. دود، بخار، حرارت و ذرات چربی نیز باید به شکل کنترل‌شده از محیط جمع‌آوری و تخلیه شوند. نوع و ظرفیت تجهیزات تهویه نیز بر اساس نوع پخت، شدت تولید آلاینده و مشخصات تجهیزات آشپزخانه تعیین می‌شود.

اهمیت تهویه آشپزخانه صنعتی در ایمنی و بهداشت

وجود یک سیستم مناسب، کیفیت هوای آشپزخانه را بهتر می‌کند و شرایط کاری ایمن‌تر و قابل‌تحمل‌تری برای کارکنان فراهم می‌کند. در آشپزخانه‌هایی که تجهیزات حرارتی و پخت به‌صورت مداوم فعالیت دارند، طراحی مناسب تهویه اهمیت بیشتری پیدا می‌کند. مهم‌ترین دلایل اهمیت تهویه آشپزخانه صنعتی عبارت‌اند از:

• کاهش تجمع دود، بخار، بو و ذرات چربی در فضای کار
• کنترل گرما و بهبود آسایش حرارتی کارکنان
• کاهش احتمال تجمع چربی در سطوح و مسیرهای خروج هوا
• کمک به کنترل فشار هوا در فضای آشپزخانه
• جلوگیری از انتشار هوای آلوده به فضاهای مجاور
• کمک به ایجاد شرایط مناسب‌تر برای عملکرد تجهیزات پخت و سیستم HVAC

مزایای استفاده از سیستم تهویه آشپزخانه صنعتی

یک سیستم تهویه آشپزخانه صنعتی که متناسب با شرایط واقعی پروژه طراحی شده باشد، علاوه بر تخلیه آلاینده‌ها، به کنترل شرایط محیطی و عملکرد بهتر تجهیزات کمک می‌کند. مهم‌ترین مزایای این سیستم عبارت‌اند از:

• کنترل آلاینده‌ها: دود، بخار، حرارت و ذرات چربی از محل تولید جمع‌آوری و تخلیه می‌شوند.
• بهبود کیفیت هوا: جریان مناسب هوا از ماندگاری هوای آلوده در محیط جلوگیری می‌کند.
• افزایش آسایش کارکنان: کنترل حرارت و رطوبت، شرایط کاری مناسب‌تری ایجاد می‌کند.
• کاهش انتشار بو: تخلیه صحیح هوای آلوده از انتقال بو به سالن غذاخوری و سایر فضاها جلوگیری می‌کند.
• کمک به ایمنی: طراحی صحیح هود و مسیر تخلیه، بخشی از الزامات ایمنی آشپزخانه‌های تجاری است.
• کنترل مصرف انرژی: انتخاب صحیح فن، تجهیزات سرمایشی و گرمایشی و کنترل هوادهی می‌تواند از کارکرد غیرضروری تجهیزات جلوگیری کند.

اجزای سیستم تهویه آشپزخانه صنعتی

اجزای مختلف در تهویه آشپزخانه های صنعتی باید به‌صورت یک سیستم هماهنگ و یک‌پارچه کار کنند. در این سیستم هود آلاینده‌ها را جمع‌آوری می‌کند، فن جریان هوا را ایجاد می‌کند و کانال، هوا را در مسیر مشخص جابه‌جا می‌کند. در کنار این بخش‌ها، تامین هوای جبرانی و تجهیزات کنترل دما نیز برای عملکرد مناسب سیستم اهمیت دارند. در ادامه می‌توانید با این اجزا بیشتر آشنا شوید.

هود

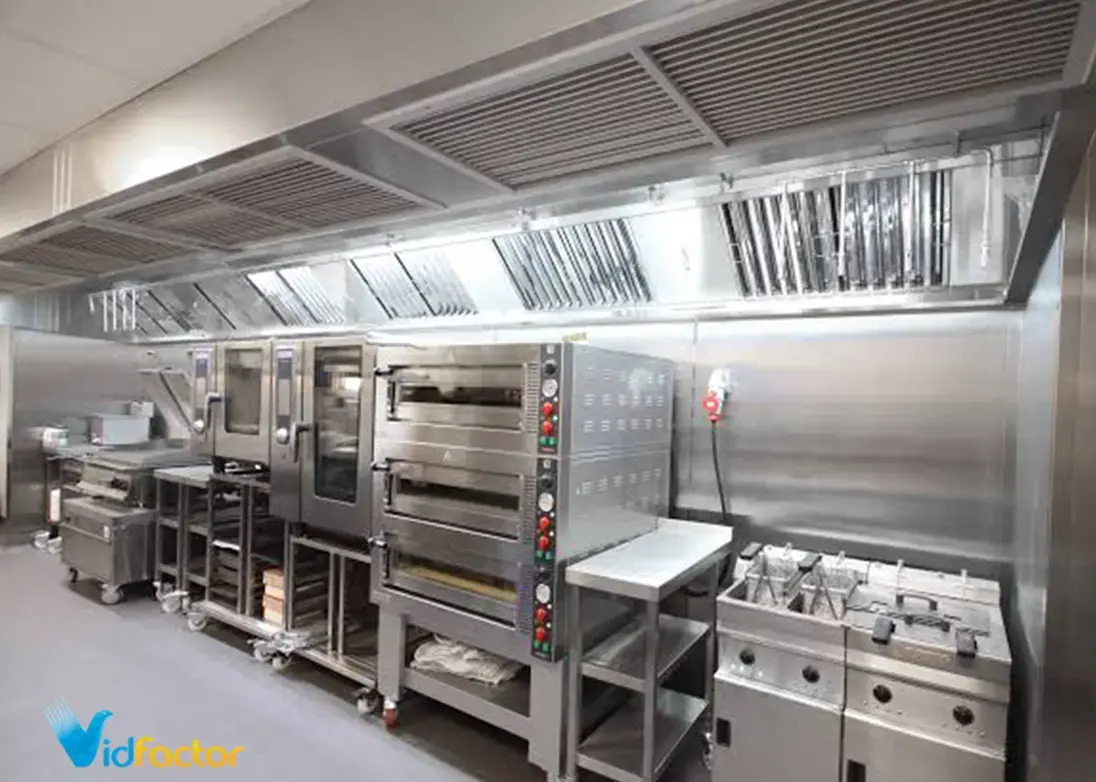

هود مهم‌ترین بخش جمع‌آوری هوای آلوده در اکثر آشپزخانه‌های صنعتی است و بالای تجهیزات پخت قرار می‌گیرد که طراحی و ابعاد آن باید با نوع تجهیزات و میزان آلاینده تولیدشده هماهنگ باشد. هودهای مورداستفاده برای تجهیزات تولیدکننده دود و چربی با هودهای مخصوص بخار و حرارت یکسان نیستند. در استانداردهای تهویه تجاری، هودهای Type I برای جمع‌آوری چربی، دود و بخارات متراکم و هودهای Type II برای حرارت و بخار بدون چربی و دود تعریف می‌شوند.

فن دمش و ورودی هوا

تخلیه حجم زیادی از هوا بدون جایگزین‌کردن آن می‌تواند فشار منفی در ساختمان ایجاد کند. به همین علت، در کنار هوای خروجی، باید هوای جبرانی یا هوای تازه نیز به شکل کنترل‌شده وارد سیستم شود. محل و جهت ورود هوا اهمیت زیادی دارد؛ زیرا جریان شدید و مستقیم می‌تواند جریان حرارتی بالای تجهیزات پخت را مختل کرده و عملکرد هود را کاهش دهد.

اگزاست فن

اگزاست فن وظیفه ایجاد جریان لازم برای خارج‌کردن هوای جمع‌آوری‌شده توسط هود را بر عهده دارد. ظرفیت فن نیز باید بر اساس دبی موردنیاز و افت فشار کل سیستم انتخاب شود؛ بنابراین انتخاب آن فقط بر اساس توان موتور انجام نمی‌شود. نوع فن، مسیر کانال، فیلترها و شرایط نصب هم در عملکرد نهایی اثر دارند.

کانال تهویه و کانال‌کشی

کانال، مسیر انتقال هوای آلوده از هود به نقطه تخلیه است و طراحی آن باید با ظرفیت فن و مشخصات هود هماهنگ باشد. کاهش بی‌دلیل سطح مقطع، زانویی‌های زیاد و تغییرات نامناسب مسیر می‌توانند افت فشار سیستم را افزایش دهند. در کانال‌های انتقال هوای حاوی چربی نیز طراحی باید با الزامات ایمنی و امکان نظافت و تخلیه چربی هماهنگ باشد.

فیلتر هوا

فیلترها بسته به محل استفاده و نوع سیستم، وظایف متفاوتی دارند. فیلترهای چربی در هودهای مخصوص پخت، بخشی از ذرات چربی را پیش از ورود به مسیر تخلیه جدا می‌کنند. انتخاب، تمیزکاری و نگهداری فیلترها اهمیت زیادی دارد؛ چون تجمع چربی می‌تواند عملکرد سیستم را کاهش دهد و از نظر ایمنی نیز نامطلوب باشد.

تجهیزات سرمایشی و گرمایشی

هوای جبرانی و شرایط حرارتی آشپزخانه باید در طراحی HVAC در نظر گرفته شوند. در مناطق گرم یا سرد، ورود هوای بیرون بدون کنترل دما می‌تواند آسایش کارکنان را کاهش دهد و بار سیستم را افزایش دهد؛ بنابراین بسته به اقلیم و شرایط پروژه، ممکن است برای هوای جبرانی یا فضای آشپزخانه تجهیزات گرمایشی و سرمایشی در نظر گرفته شود.

انواع سیستم تهویه آشپزخانه صنعتی

انتخاب سیستم مناسب برای فن صنعتی و تهویه آشپزخانه صنعتی به عواملی مانند ابعاد فضا، نوع تجهیزات پخت‌وپز، میزان تولید حرارت، دود و بخار و نحوه چیدمان تجهیزات بستگی دارد. سیستم تهویه باید بتواند آلاینده‌های تولیدشده را از محل انتشار جمع‌آوری و از فضای آشپزخانه خارج کند. در طراحی این سیستم‌ها، معمولا از دو رویکرد اصلی تهویه موضعی و تهویه مرکزی استفاده می‌شود که هرکدام کاربرد و ویژگی‌های متفاوتی دارند.

سیستم تهویه موضعی

در تهویه موضعی، آلاینده‌ها در نزدیک‌ترین نقطه به محل تولید جمع‌آوری می‌شوند. هودهای نصب‌شده روی اجاق، سرخ‌کن، گریل و سایر تجهیزات پخت نمونه‌ای از این روش هستند. هدف این سیستم جلوگیری از پخش‌شدن دود، بخار و چربی در کل فضای آشپزخانه است. انتخاب صحیح محل هود و میزان هوای تخلیه، نقش مهمی در عملکرد آن دارد.

سیستم تهویه مرکزی

در سیستم مرکزی، تامین یا تخلیه هوا می‌تواند از طریق تجهیزات و شبکه کانال مشترک برای بخش‌های مختلف انجام شود. این روش در پروژه‌های بزرگ‌تر می‌تواند امکان مدیریت متمرکز جریان هوا و تجهیزات را فراهم کند. طراحی سیستم مرکزی باید بر اساس نیاز واقعی هر بخش انجام شود تا ظرفیت تجهیزات و شبکه کانال بیش از نیاز یا کمتر از مقدار موردنیاز نباشد.

استاندارد تهویه آشپزخانه صنعتی

استانداردهای مربوط به فن آشپزخانه صنعتی بر اساس نوع تجهیزات پخت، نوع آلاینده، هود و شرایط ساختمان تعیین می‌شوند و نمی‌توان یک عدد ثابت را برای تمام آشپزخانه‌ها در نظر گرفت. یکی از مراجع تخصصی در این حوزه ANSI/ASHRAE Standard 154، Ventilation for Commercial Cooking Operations است که الزامات و راهنمای طراحی تهویه آشپزی تجاری را پوشش می‌دهد. نسخه ۲۰۲۲ این استاندارد در منابع ASHRAE فهرست شده است. در طراحی باید نوع هود، میزان هوای خروجی، هوای جبرانی، مسیر کانال، فشار ساختمان و الزامات ایمنی بررسی شوند. برای سیستم‌هایی که با چربی و دود حاصل از پخت سروکار دارند، الزامات مربوط به ایمنی حریق و ساخت و نصب سیستم تخلیه نیز اهمیت دارد و استانداردهایی مانند NFPA 96 در این زمینه مورداستفاده قرار می‌گیرند.

محاسبه سیستم تهویه رستوران صنعتی چگونه انجام می‌شود؟

محاسبه تهویه آشپزخانه صنعتی یک فرایند وابسته به شرایط پروژه است و نمی‌توان حجم هوای موردنیاز را فقط بر اساس متراژ آشپزخانه تعیین کرد. نوع تجهیزات پخت، شدت استفاده، میزان تولید حرارت و آلاینده، نوع هود، ابعاد هود و شرایط نصب همگی در تعیین دبی هوای خروجی نقش دارند. در مرحله اول، تجهیزات آشپزخانه مانند اجاق، سرخ‌کن، گریل، فر و سایر منابع تولید حرارت و آلاینده شناسایی می‌شوند. سپس نوع هود مناسب و میزان هوای لازم برای جمع‌آوری و مهار جریان حرارتی و آلاینده‌ها تعیین می‌شود. استاندارد ASHRAE 154 نیز طراحی سیستم‌های هود و اگزاست و هوای جایگزین را بر اساس نوع عملیات پخت و تجهیزات بررسی می‌کند. در ادامه، افت فشار مسیر کانال، تعداد زانویی‌ها، فیلترها و سایر اجزای سیستم محاسبه می‌شود تا فن با دبی و فشار استاتیک مناسب انتخاب شود. همزمان باید میزان هوای جبرانی نیز بررسی شود؛ زیرا خروج هوای زیاد بدون تامین هوای جایگزین می‌تواند فشار منفی ایجاد کند و عملکرد هود را تحت تاثیر قرار دهد؛ بنابراین ظرفیت نهایی سیستم باید از محاسبات مهندسی و مشخصات واقعی پروژه به دست بیاید، نه از یک فرمول عمومی و ثابت.

نحوه قرارگیری اجزای سیستم تهویه آشپزخانه صنعتی

در طراحی تهویه آشپزخانه صنعتی، جانمایی تجهیزات به اندازه انتخاب ظرفیت آنها اهمیت دارد. هود باید تاحدامکان متناسب با محدوده تجهیزات پخت قرار بگیرد تا جریان حرارتی و آلاینده‌ها پیش از پخش‌شدن در محیط جمع‌آوری شوند. ابعاد، ارتفاع و پوشش هود نیز باید با نوع تجهیزات زیر آن هماهنگ باشد. مسیر کانال خروجی باید تاحدامکان منطقی و بدون پیچ‌وخم‌های غیرضروری طراحی شود تا افت فشار و نیاز به توان بیشتر فن کاهش پیدا کند. اگزاست فن نیز باید در موقعیتی نصب شود که مسیر تخلیه مناسب باشد و خروجی هوا موجب ورود مجدد آلاینده‌ها به ساختمان نشود.

از طرف دیگر، محل ورود هوای جبرانی باید با دقت انتخاب شود. جریان هوای ورودی نباید با سرعت یا جهت نامناسب به سمت هود حرکت کند؛ زیرا ممکن است جریان حرارتی و آلاینده‌های بالای تجهیزات را از محدوده جمع‌آوری خارج کند. توزیع نامناسب هوای جبرانی می‌تواند عملکرد هود را کاهش دهد و آسایش کارکنان را نیز مختل کند. در نهایت، فاصله تجهیزات پخت، هود، کانال، فن و ورودی هوای جبرانی باید بر اساس نقشه و شرایط واقعی پروژه تعیین شود و نمی‌توان یک فاصله ثابت را برای همه آشپزخانه‌ها تجویز کرد.

بیشتر بخوانید: هواکش صنعتی چیست؟

تاثیر تهویه مناسب بر عملکرد تجهیزات و مصرف انرژی

طراحی صحیح سیستم تهویه می‌تواند از کارکرد غیرضروری تجهیزات و اتلاف انرژی جلوگیری کند. از طرف دیگر، تهویه نامتناسب ممکن است بار سرمایشی یا گرمایشی ساختمان را افزایش دهد. مهم‌ترین اثرات نصب تهویه عبارت‌اند از:

• کاهش بار حرارتی ناشی از تجمع گرما و بخار در محیط
• جلوگیری از انتخاب فن با ظرفیت بیش از نیاز
• کاهش افت فشار اضافی در مسیر کانال
• امکان کنترل هوادهی متناسب با میزان فعالیت آشپزخانه
• کاهش بار سیستم‌های سرمایشی و گرمایشی در صورت طراحی صحیح هوای جبرانی
• بهبود عملکرد کلی سیستم HVAC

در سیستم‌های دارای کنترل هوشمند، میزان هوای خروجی می‌تواند متناسب با تغییر بار پخت تنظیم شود؛ ASHRAE این رویکرد را در قالب تهویه کنترل‌شده بر اساس تقاضا یا DCKV تعریف می‌کند.

نکات مهم در انتخاب فن و کانال تهویه

برای انتخاب تجهیزات تهویه آشپزخانه صنعتی باید کل سیستم به‌عنوان یک مجموعه در نظر گرفته شود. انتخاب فن قدرتمند به‌تنهایی تضمین‌کننده عملکرد مناسب نیست و ظرفیت آن باید با هود و شبکه کانال هماهنگ باشد. نکات مهم موارد زیر هستند:

• ظرفیت هوادهی فن را بر اساس محاسبات پروژه انتخاب کنید.
• فشار استاتیک و افت فشار مسیر را هنگام انتخاب فن در نظر بگیرید.
• نوع هود را متناسب با تجهیزات پخت و نوع آلاینده انتخاب کنید.
• ابعاد کانال را طوری تعیین کنید که سرعت و افت فشار در محدوده مناسب طراحی قرار بگیرد.
• مسیر کانال را تاحدامکان کوتاه و با تعداد تغییر مسیر منطقی طراحی کنید.
• جنس کانال را باتوجه‌به نوع هوای عبوری، الزامات ایمنی و شرایط محیط انتخاب کنید.
• امکان دسترسی برای بازرسی، نظافت و نگهداری را در طراحی در نظر بگیرید.
• هوای جبرانی را همزمان با هوای خروجی طراحی کنید تا تعادل فشار ساختمان حفظ شود.

تهویه استاندارد؛ بخش ضروری هر آشپزخانه صنعتی

تهویه آشپزخانه صنعتی فقط برای خارج‌کردن بوی غذا طراحی نمی‌شود؛ این سیستم باید بتواند دود، بخار، حرارت و ذرات چربی را در محل تولید جمع‌آوری و به شکل ایمن تخلیه کند. انتخاب هود، فن و کانال بدون توجه به نوع تجهیزات پخت می‌تواند عملکرد کل سیستم را کاهش دهد. از طرف دیگر، تامین هوای جبرانی و توجه به شرایط حرارتی آشپزخانه برای حفظ تعادل فشار و آسایش کارکنان اهمیت دارد. طراحی اصولی باید بر اساس شرایط واقعی پروژه و استانداردهای مرتبط انجام شود تا سیستم ضمن عملکرد مناسب، از مصرف انرژی و ظرفیت تجهیزات غیرضروری نیز جلوگیری کند.

سوالات متداول درباره تهویه آشپزخانه صنعتی

تهویه آشپزخانه صنعتی چه کاربردی دارد؟

برای جمع‌آوری و تخلیه دود، بخار، حرارت، بو و ذرات چربی ناشی از فرایند پخت و تامین هوای جایگزین استفاده می‌شود.

فن آشپزخانه صنعتی چگونه انتخاب می‌شود؟

ظرفیت فن باید بر اساس دبی هوای موردنیاز، افت فشار سیستم، نوع هود، مسیر کانال و شرایط واقعی پروژه تعیین شود.

محاسبه تهویه آشپزخانه صنعتی فقط بر اساس متراژ انجام می‌شود؟

خیر. متراژ تنها یکی از عوامل است و نوع تجهیزات پخت، میزان تولید آلاینده، نوع هود و شرایط تخلیه نیز باید بررسی شوند.

آیا هر آشپزخانه صنعتی به هوای جبرانی نیاز دارد؟

در سیستم‌هایی که حجم قابل‌توجهی از هوا تخلیه می‌شود، تامین هوای جایگزین برای حفظ تعادل فشار و عملکرد مناسب سیستم اهمیت دارد. میزان و روش تامین آن باید در طراحی مشخص شود.
