پمپ کف کش 2 اینچ فدک مدل F 180/6

جزئیات

توان

20 اسب_15kw

گروه

پمپ کف کش

ویژگی

کیفیت ساخت بالا، بدنه مقاوم

برق

سه فاز _ 380 ولت

بازه آبدهی پمپ

10 تا 20 متر مکعب در ساعت

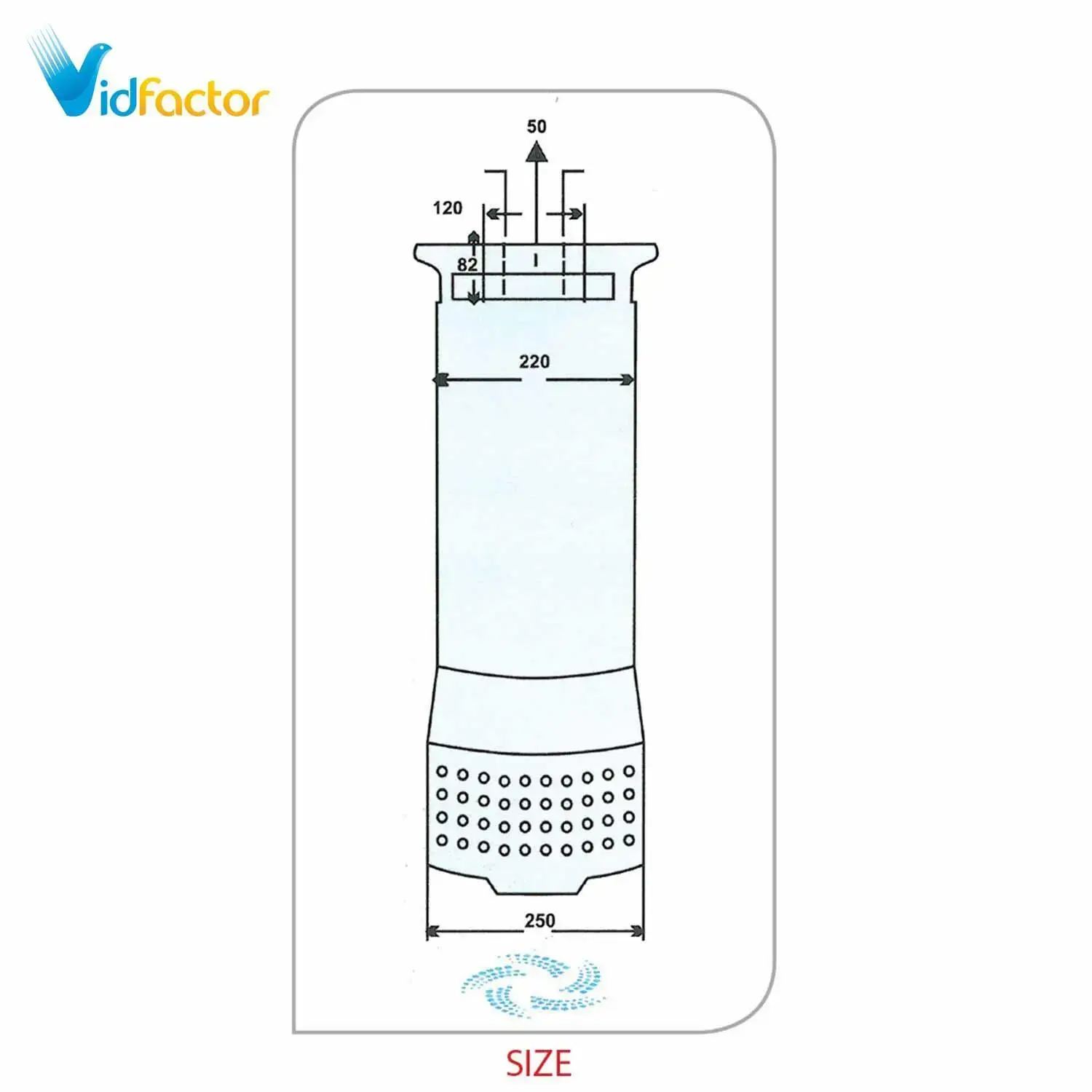

سایز دهانه خروجی

2 اینچ_50mm

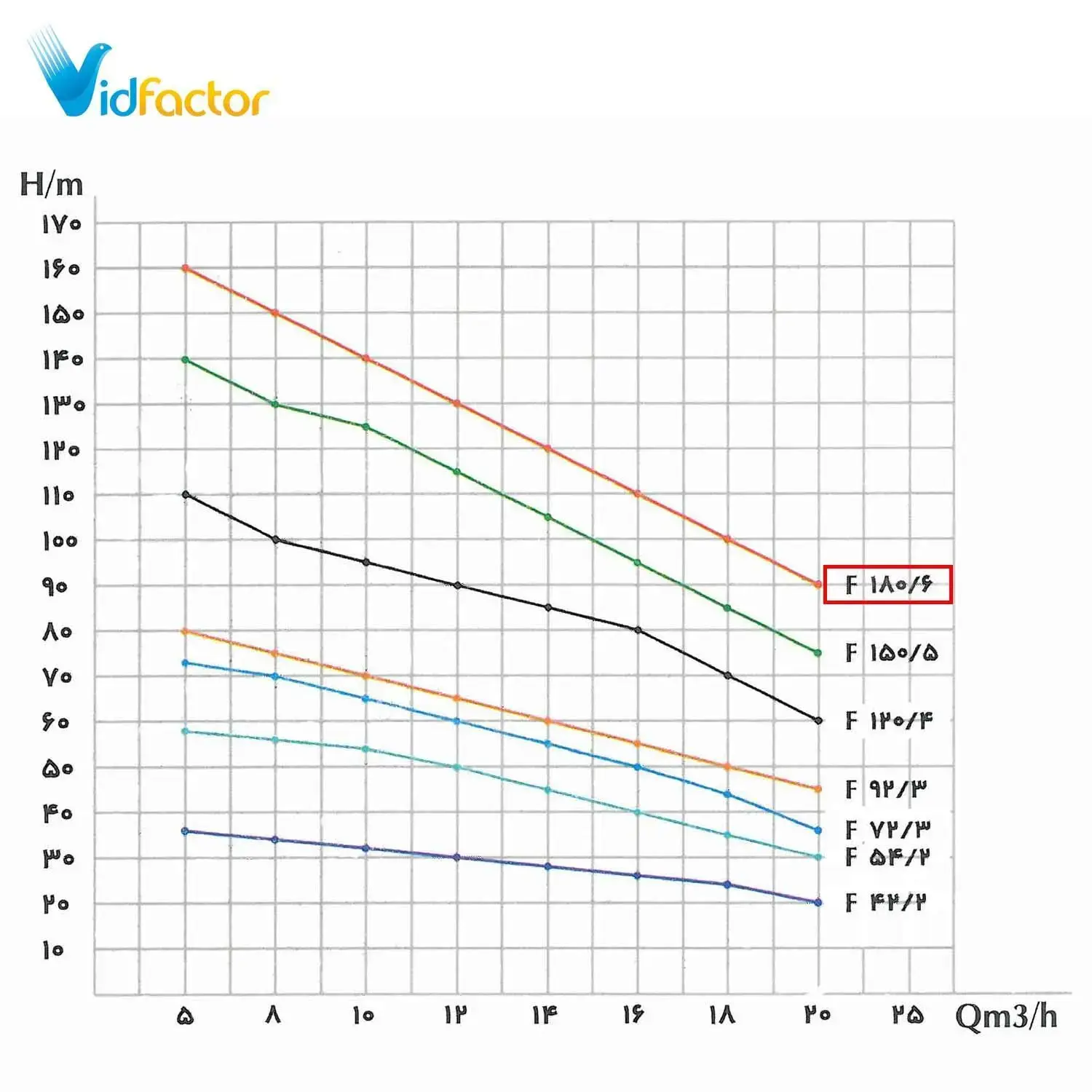

حداکثر ارتفاع یا هد

180 متر

جنس بدنه

چدن

جنس پروانه

چدن

نوع اتصال

رزوه

دورموتور

2900 دور

بازه ارتفاع پمپ

150 تا 200 متر

حداکثر آبدهی(مترمکعب برساعت)

20 متر مکعب بر ساعت

مناسب برای

انتقال آب از چاه های کم عمق، نیمه عمیق وعمیق

شدت جریان(آمپر)

32

توان (وات)

15000

درجه حفاظت (IP)

IP68

کلاس عایق

F

جهت خروجی

از بالا
