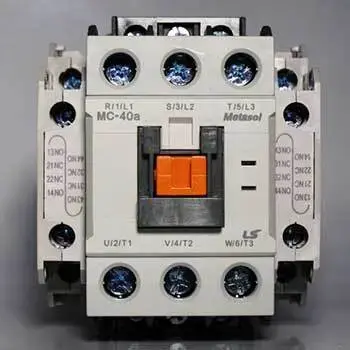

کنتاکتور چیست و چگونه کار میکند؟

کنتاکتور یا کلید الکترومغناطیسی وسیله‌ای برای قطع و وصل کردن جریان برق از راه دور است که با استفاده از نیروی مغناطیسی، مدار را باز یا بسته می‌کند. این تجهیز در مدارهای قدرت به‌ویژه برای راه‌اندازی و کنترل موتورهای الکتریکی، سیستم‌های روشنایی و تجهیزات صنعتی کاربرد گسترده‌ای دارد.

کنتاکتورها برای هر دو نوع جریان AC (متناوب) و DC (مستقیم) ساخته می‌شوند و از نظر ساختار داخلی تفاوت‌هایی با یکدیگر دارند.

تفاوت کنتاکتور AC و DC

تفاوت اصلی بین کنتاکتورهای AC و DC در نحوه عملکرد بوبین (سیم‌پیچ) آن‌ها است. در کنتاکتورهای AC به دلیل وجود فرکانس متناوب برق، امکان ایجاد لرزش و صدای وزوز در هسته مغناطیسی وجود دارد. برای جلوگیری از این مشکل، از قطعه‌ای به نام حلقه اتصال کوتاه (حلقه دیفراژه) استفاده می‌شود که باعث کاهش لرزش و عملکرد نرم‌تر کنتاکتور می‌شود.

در مقابل، کنتاکتورهای DC به دلیل نداشتن فرکانس متناوب، به این حلقه نیاز ندارند، اما طراحی آن‌ها معمولاً پیچیده‌تر است تا قوس الکتریکی ناشی از قطع جریان مستقیم کنترل شود. ولتاژ تغذیه بوبین کنتاکتورها معمولاً در بازه‌ای بین 24 تا 380 ولت قرار دارد که بسته به نوع کاربرد انتخاب می‌شود.

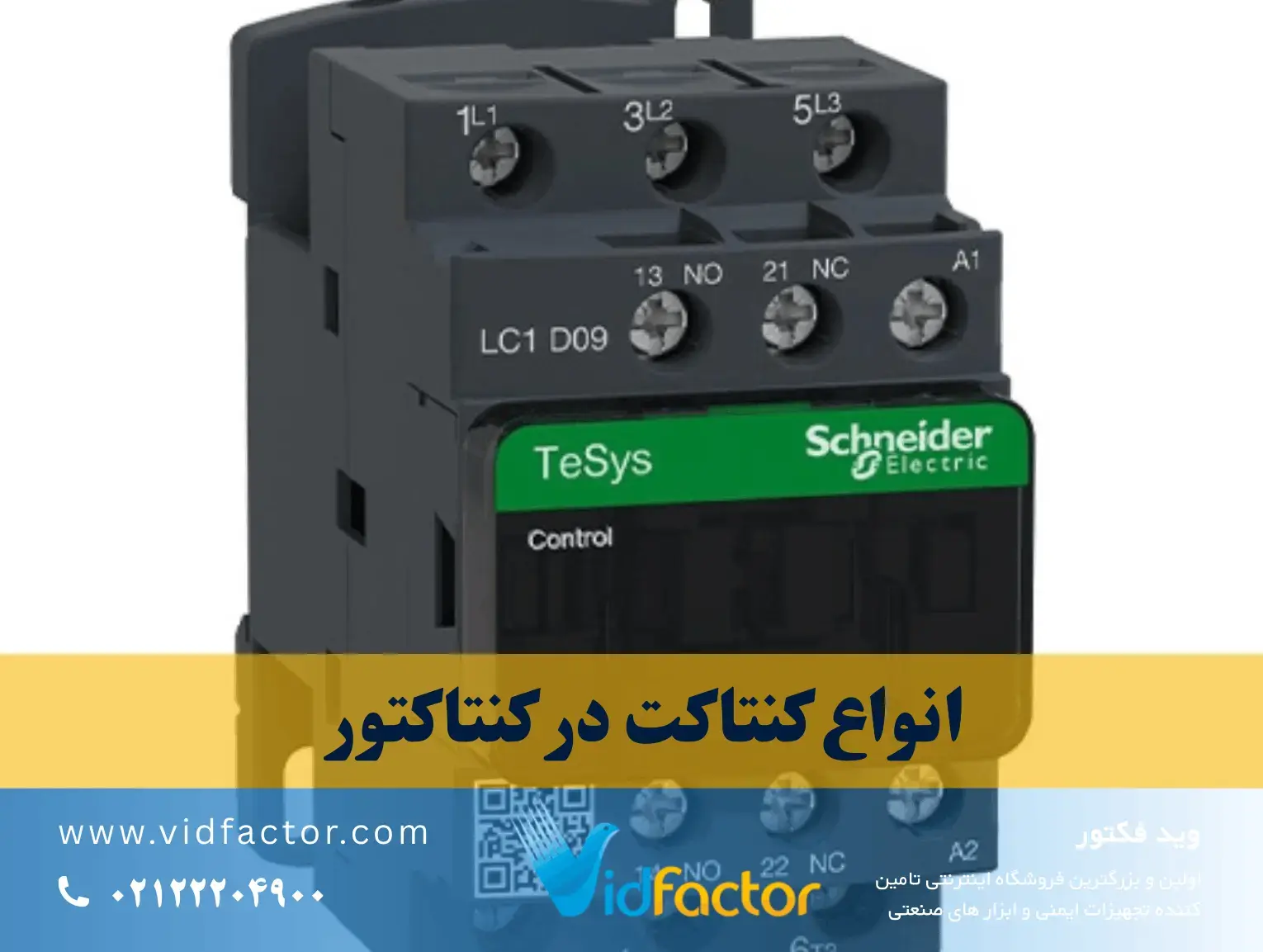

انواع کنتاکت در کنتاکتور

هنگام خرید کنتاکتور باید بدانید که دو نوع کنتاکت اصلی وجود دارد:

کنتاکت‌های قدرت (اصلی)

این کنتاکت‌ها وظیفه عبور جریان اصلی مدار را بر عهده دارند و برای جریان‌های بالا طراحی شده‌اند. شماره ترمینال‌های مربوط به کنتاکت‌های اصلی معمولاً تک‌رقمی هستند، مانند:

• 1 و 2
• 3 و 4
• 5 و 6
• 7 و 8

این کنتاکت‌ها هنگام تحریک بوبین، مدار قدرت را وصل یا قطع می‌کنند.

کنتاکت‌های فرمان (فرعی)

کنتاکت‌های فرمان برای کنترل مدارهای کنترلی و ارسال سیگنال به کار می‌روند و جریان کمتری از آن‌ها عبور می‌کند. شماره ترمینال این کنتاکت‌ها معمولاً دو رقمی است، مانند:

• 13 و 14
• 23 و 24
• 31 و 32

در این شماره‌گذاری:

• رقم اول نشان‌دهنده شماره ترتیب کنتاکت فرعی است.
• رقم دوم بیانگر نوع عملکرد کنتاکت (باز یا بسته بودن) می‌باشد.

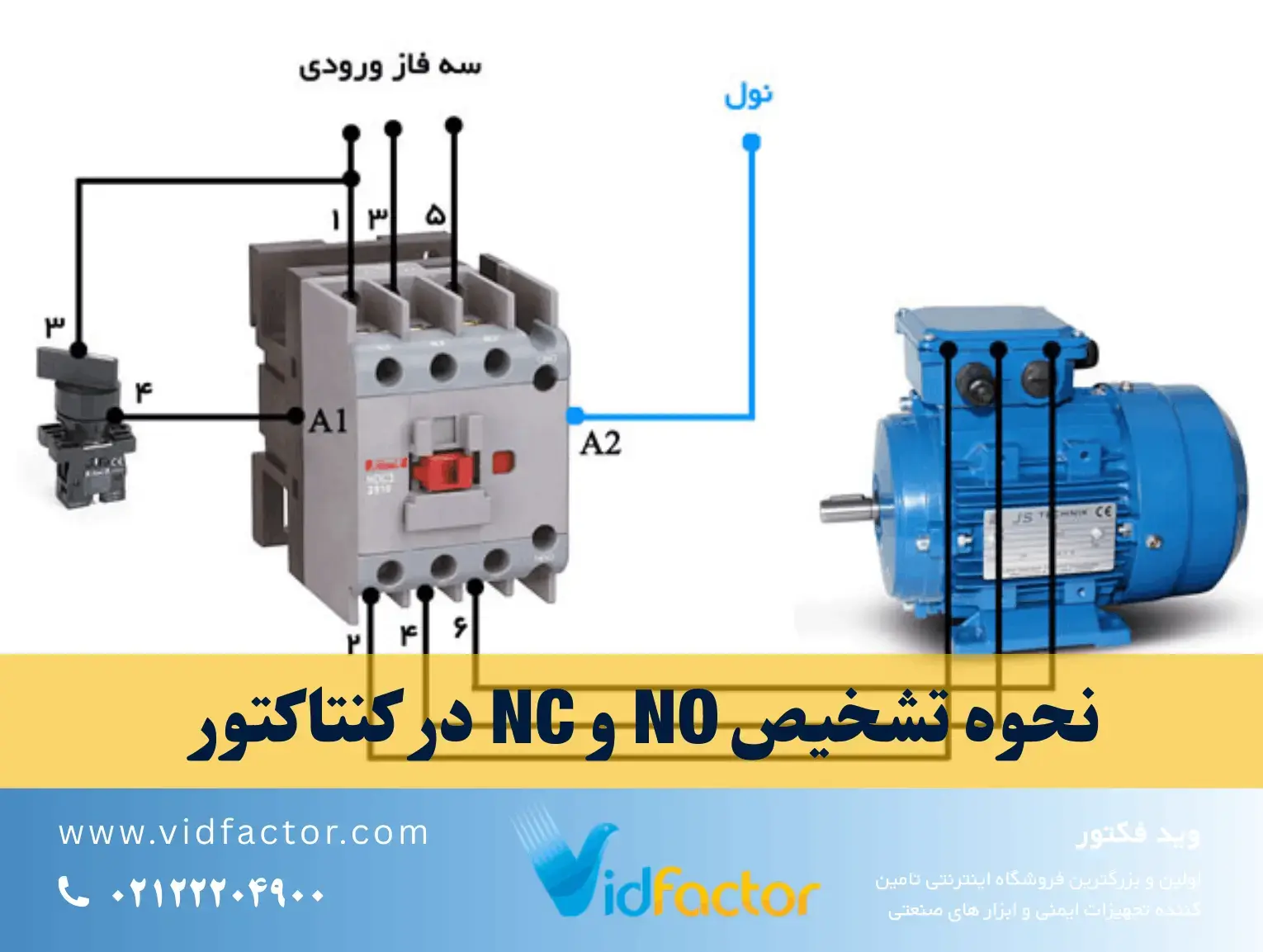

نحوه تشخیص NO و NC در کنتاکتور

کنتاکت‌های فرمان به دو صورت تعریف می‌شوند:

• Normally Open (NO) → کنتاکت باز در حالت عادی
• Normally Closed (NC) → کنتاکت بسته در حالت عادی

در استاندارد شماره‌گذاری:

• اعداد 1 و 2 نشان‌دهنده کنتاکت NC هستند.
• اعداد 3 و 4 نشان‌دهنده کنتاکت NO هستند.

به عنوان مثال:

• 13-14 معمولاً یک کنتاکت NO است.
• 21-22 یا 31-32 معمولاً NC می‌باشد.

مزایای استفاده از کنتاکتور

استفاده از کنتاکتور در مدارهای الکتریکی مزایای متعددی دارد که آن را نسبت به کلیدهای دستی برتری می‌دهد:

• کنترل و فرمان از راه دور با هزینه کم و ایمنی بالا
• امکان قطع و وصل جریان از چندین نقطه مختلف
• قابلیت طراحی مدار فرمان اتوماتیک
• سرعت قطع و وصل بالا
• افزایش ایمنی و محافظت از دستگاه‌ها و ماشین‌آلات صنعتی

به دلیل این ویژگی‌ها، کنتاکتور در راه‌اندازی الکتروموتورها، سیستم‌های روشنایی صنعتی، خطوط تولید و تابلوهای برق کاربرد گسترده‌ای دارد.

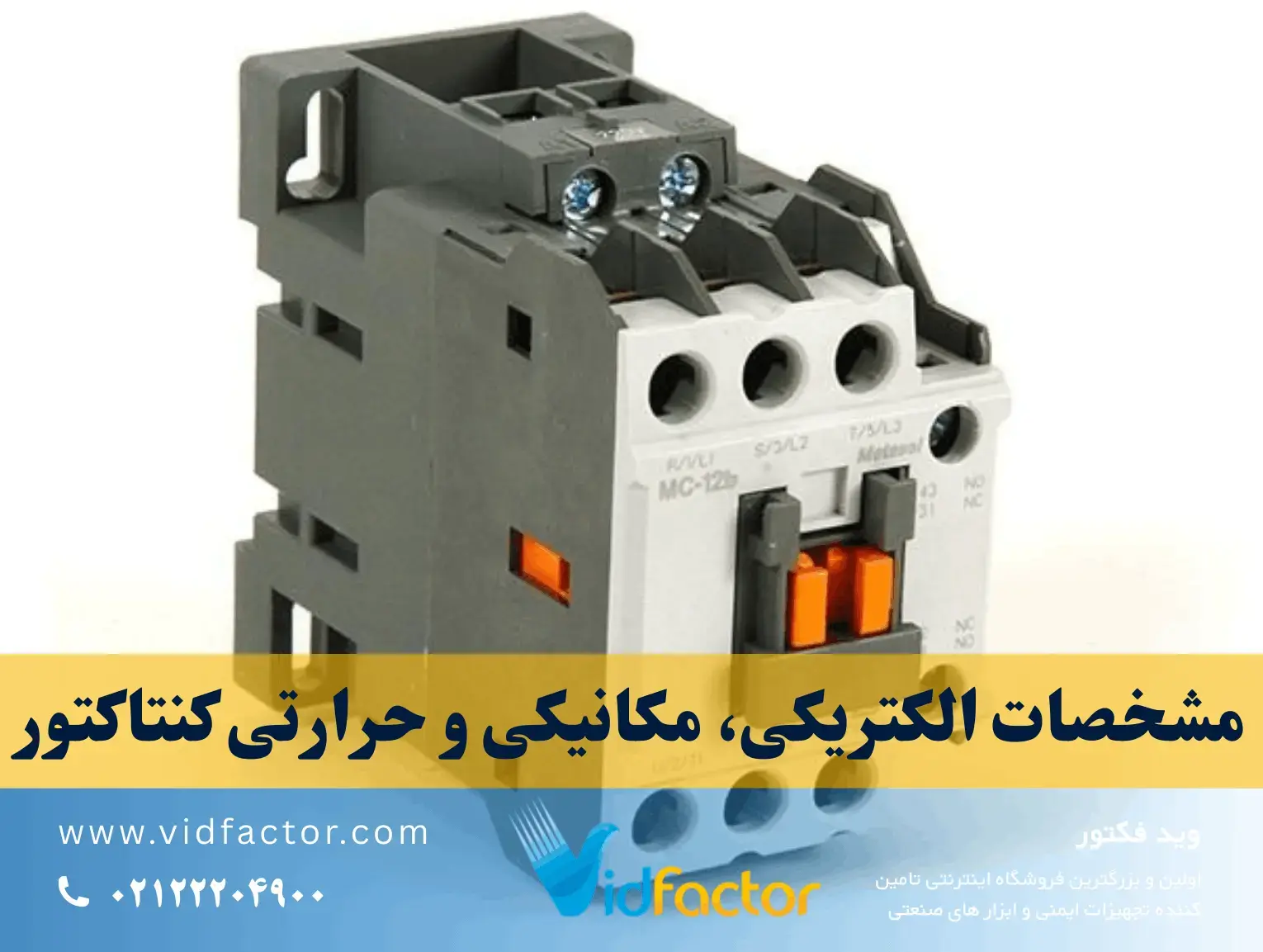

مشخصات الکتریکی، مکانیکی و حرارتی کنتاکتور

برای انتخاب کنتاکتور مناسب باید مشخصات فنی آن به‌درستی بررسی شود. این مشخصات تعیین می‌کنند که کنتاکتور تا چه میزان بار الکتریکی و حرارتی را می‌تواند تحمل کند.

ولتاژ نامی

ولتاژ نامی نشان می‌دهد که کنتاکتور در چه سطح ولتاژی می‌تواند به‌صورت ایمن کار کند. این مقدار باید با ولتاژ شبکه و نوع بار تطابق داشته باشد. انتخاب نادرست ولتاژ نامی می‌تواند باعث آسیب به تیغه‌ها و کاهش عمر مفید دستگاه شود.

جریان نامی و نوع بار

ابعاد و ساختار هر کنتاکتور باید متناسب با جریان عبوری و نوع بار انتخاب شود. برای مثال، یک کنتاکتور 63 آمپر در صورت استفاده برای بار موتور القایی، می‌تواند بار اهمی تا حدود 80 آمپر را قطع و وصل کند. دلیل این موضوع تفاوت رفتار بارهای اهمی و القایی در هنگام قطع و وصل مدار است.

انرژی مصرفی بوبین

بوبین کنتاکتور برای ایجاد میدان مغناطیسی نیاز به انرژی دارد. توان مصرفی بوبین در هنگام وصل شدن بیشتر بوده و پس از تثبیت، کاهش می‌یابد. انتخاب صحیح ولتاژ بوبین (مانند 24، 110، 220 یا 380 ولت) اهمیت زیادی در طراحی مدار فرمان دارد.

درجه حرارت کاری و جریان حرارتی

کنتاکتور باید بتواند در محدوده مشخصی از دما عملکرد مناسب داشته باشد. جریان حرارتی نشان‌دهنده حداکثر جریانی است که دستگاه بدون افزایش بیش از حد دما می‌تواند تحمل کند. رعایت این پارامتر در محیط‌های صنعتی با بار دائم بسیار مهم است.

تعداد تیغه‌ها و زمان قطع و وصل

تعداد تیغه‌های قدرت و فرمان بر اساس نیاز مدار تعیین می‌شود. همچنین زمان قطع و وصل کنتاکتور باید متناسب با کاربرد باشد. در برخی سیستم‌ها مانند خطوط تولید، سرعت عملکرد بالا اهمیت ویژه‌ای دارد.

عمر مکانیکی

عمر مکانیکی نشان‌دهنده تعداد دفعات قطع و وصل بدون بار است که کنتاکتور می‌تواند تحمل کند. این عدد معمولاً بسیار بالا بوده و در کاربردهای صنعتی اهمیت زیادی دارد.

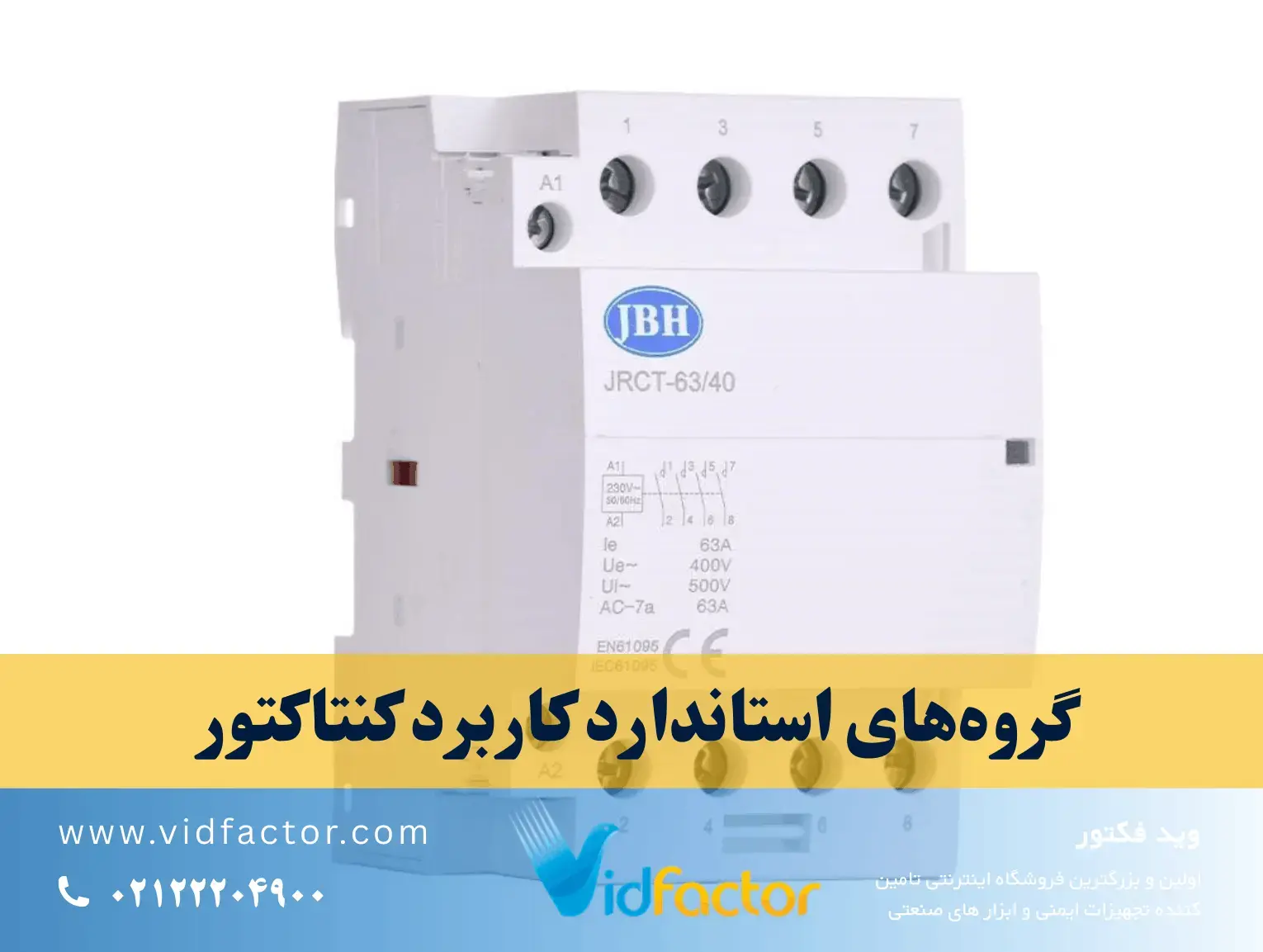

گروه‌های استاندارد کاربرد کنتاکتور (AC1 تا AC4)

کنتاکتورها بر اساس نوع بار و شرایط کاری در گروه‌های مختلفی طبقه‌بندی می‌شوند.

AC1

این گروه شامل بارهای غیرالقایی یا با ضریب توان بالا (COSφ≈0.95) مانند بارهای اهمی است. در این حالت جریان تقریباً بدون ضربه اولیه بوده و قطع و وصل آسان انجام می‌شود.

AC2

برای راه‌اندازی موتورهای روتور سیم‌پیچی‌شده استفاده می‌شود. در این حالت جریان راه‌اندازی می‌تواند تا دو برابر جریان نامی موتور باشد. هنگام قطع، کنتاکتور جریان نامی موتور را قطع می‌کند و به دلیل وجود نیروی ضد محرکه، قطع مدار نسبتاً آسان است.

AC3

رایج‌ترین گروه کاربردی برای راه‌اندازی و خرید الکتروموتور روتور قفسه‌ای است. هنگام وصل، تیغه‌ها جریان 2 تا 5 برابر جریان نامی را تحمل می‌کنند و هنگام قطع، جریان نامی موتور قطع می‌شود. این گروه برای قطع و وصل‌های مکرر طراحی شده و عملکرد قابل اطمینانی دارد.

AC4

در این گروه، کنتاکتور برای راه‌اندازی، ترمز و تغییر جهت موتورهای روتور قفسه‌ای استفاده می‌شود. به دلیل جریان‌های بالا و شرایط سخت قطع، این کاربرد فشار بیشتری به تیغه‌ها وارد می‌کند و انتخاب صحیح تجهیزات اهمیت زیادی دارد.

گروه‌های کاربرد خاص

علاوه بر گروه‌های اصلی، استانداردهای فرعی نیز برای کاربردهای ویژه تعریف شده‌اند:

• AC-5a برای کنترل لامپ‌های تخلیه گازی مانند بخار جیوه و بخار سدیم
• AC-5b برای کنترل لامپ‌های رشته‌ای و هالوژن
• AC-6a برای کنترل ترانسفورماتورها

جمع‌بندی

کنتاکتور یکی از تجهیزات کلیدی در مدارهای قدرت و کنترل است که به دلیل ایمنی بالا، قابلیت اتوماسیون و سرعت عملکرد، جایگزین مناسبی برای کلیدهای دستی محسوب می‌شود. انتخاب صحیح کنتاکتور بر اساس ولتاژ نامی، جریان، نوع بار و گروه کاربردی AC1 تا AC4 اهمیت زیادی دارد و می‌تواند از آسیب به تجهیزات صنعتی جلوگیری کند. بررسی دقیق مشخصات الکتریکی و مکانیکی پیش از خرید، نقش مهمی در افزایش عمر مفید و عملکرد بهینه سیستم دارد.
