کلیدهای مینیاتوری

کلید مینیاتوری (MCB | Miniature Circuit Breaker) یکی از مهم‌ترین تجهیزات حفاظتی در سیستم‌های برق ساختمان و صنعتی است که برای قطع و وصل مدار الکتریکی و همچنین محافظت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.

در صورت افزایش غیرعادی جریان برق، کلید مینیاتوری به‌صورت کاملاً خودکار مدار را قطع می‌کند و از آسیب رسیدن به سیم‌کشی، تجهیزات برقی و تابلو برق جلوگیری می‌نماید.

استفاده از کلید مینیاتوری به دلیل ایمنی بالا، طول عمر زیاد و قابلیت استفاده مجدد، جایگزین مناسبی برای فیوزهای قدیمی محسوب می‌شود.

اجزای اصلی کلید مینیاتوری

هنگام خرید کلید مینیاتوری باید در نظر داشت که هر کلید استاندارد از سه بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در حفاظت از مدار دارند:

رله مغناطیسی (حفاظت در برابر اتصال کوتاه)

رله مغناطیسی که به آن رله جریان زیاد با عملکرد سریع (Instantaneous Overcurrent Relay) گفته می‌شود، وظیفه محافظت در برابر اتصال کوتاه (Short Circuit) را بر عهده دارد.

ویژگی‌های عملکردی:

• عملکرد کاملاً آنی و بدون تأخیر
• قطع مدار در کسری از ثانیه
• جلوگیری از عبور جریان‌های بسیار بالا

در هنگام اتصال کوتاه، جریان به‌طور ناگهانی افزایش پیدا می‌کند و رله مغناطیسی فوراً مدار را قطع می‌کند تا از خسارت جدی جلوگیری شود.

رله حرارتی یا بیمتال (حفاظت در برابر اضافه‌بار)

رله حرارتی که با نام رله بیمتال یا رله جریان زیاد با عملکرد تأخیری (Delayed Overcurrent Relay) شناخته می‌شود، از مدار در برابر اضافه‌بار (Overload) محافظت می‌کند.

نحوه عملکرد:

• از دو فلز غیرهمجنس تشکیل شده است.
• با افزایش جریان، گرما تولید می‌شود.
• بیمتال خم شده و پس از مدت مشخصی مدار را قطع می‌کند.

این تأخیر زمانی باعث می‌شود در نوسانات لحظه‌ای، مدار بی‌دلیل قطع نشود.

مکانیزم قطع و وصل (Switching Mechanism)

مکانیزم قطع و وصل بخش مکانیکی داخلی کلید مینیاتوری است که وظیفه کنترل کنتاکت‌ها و قطع ایمن مدار را بر عهده دارد.

این سیستم شامل فنرها، ضامن‌ها و اهرم قطع بوده و باعث می‌شود عملیات قطع، سریع و ایمن انجام شود.

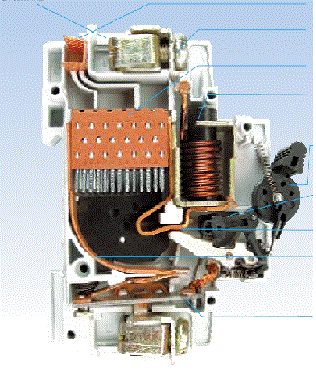

اجزای داخلی کلید مینیاتوری

یک کلید مینیاتوری استاندارد از قطعات زیر تشکیل شده است:

• دستگیره قطع و وصل (اهرم کلید)
• کنتاکت ثابت و متحرک
• المان مغناطیسی
• پیچ‌های ترمینال ورودی و خروجی
• هدایت‌کننده قوس الکتریکی
• محفظه خاموش‌کننده قوس (Arc Chute)
• سیستم دفع‌کننده انرژی قوس

نقش محفظه خاموش‌کننده قوس در ایمنی کلید مینیاتوری

هنگام قطع جریان برق، بین کنتاکت‌ها جرقه‌ای به نام قوس الکتریکی (Arc) ایجاد می‌شود. اگر این قوس کنترل نشود می‌تواند باعث آسیب به کلید یا حتی آتش‌سوزی شود.

در کلید مینیاتوری، قوس توسط:

• هدایت‌کننده قوس
• صفحات فلزی داخل محفظه خاموش‌کننده

کنترل و به سرعت خاموش می‌شود. این ویژگی یکی از مهم‌ترین مزایای کلیدهای مینیاتوری استاندارد محسوب می‌شود.

چرا استفاده از کلید مینیاتوری اهمیت دارد؟

استفاده از کلید مینیاتوری در تابلو برق ساختمان و صنعت مزایای زیر را دارد:

• محافظت همزمان در برابر اضافه‌بار و اتصال کوتاه
• قابلیت استفاده مجدد پس از قطع
• افزایش ایمنی سیستم برق
• جلوگیری از سوختن تجهیزات
• نصب آسان در تابلو برق

ساختمان داخلی کلید مینیاتوری

یکی از قطعات مهم در ساختار کلید مینیاتوری، نوار بیمتال است که وظیفه حفاظت در برابر اضافه‌بار را بر عهده دارد.

عملکرد نوار بیمتال:

• افزایش جریان → افزایش دما
• خم شدن نوار بیمتال
• فعال شدن مکانیزم قطع
• جلوگیری از آسیب به مدار

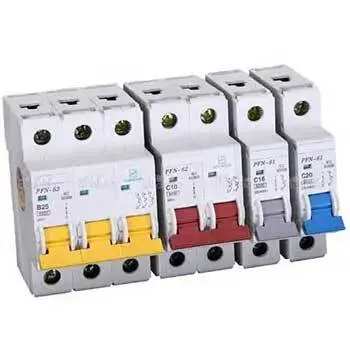

تعداد پل‌های کلید مینیاتوری

کلیدهای مینیاتوری در مدل‌های زیر تولید و عرضه می‌شوند:

• 1 پل (تک‌فاز)
• 2 پل
• 3 پل (سه‌فاز)
• 4 پل (سه‌فاز + نول)

انتخاب تعداد پل به نوع شبکه برق و کاربرد مدار بستگی دارد.

محدوده جریان نامی کلید مینیاتوری

کلیدهای مینیاتوری معمولاً در محدوده 1 تا 63 آمپر برای مصارف ساختمانی تولید می‌شوند.

براساس استاندارد IEC 60059، جریان‌های نامی از یک قالب استاندارد پیروی می‌کنند.

رنج جریان‌های پایه شامل:

1A – 1.25A – 1.6A – 2A – 2.5A – 3.15A – 4A – 5A – 6.3A – 8A – 10A – 12.5A – 16A – 20A – 25A – 31.5A – 40A – 50A – 63A

در کاربردهای صنعتی، رنج‌های بالاتر مانند 80، 100، 125، 160، 200، 250، 315، 400، 500، 630 آمپر و بالاتر نیز وجود دارند.

مشخصات فنی کلید مینیاتوری

در زمان خرید کلید مینیاتوری باید به مشخصات فنی زیر توجه کنید:

جریان نامی (In)

جریان نامی کلید مینیاتوری جریانی است که کلید می‌تواند به طور دائم از خود عبور دهد بدون اینکه دمای آن از حد مجاز فراتر رود. به زبان ساده: جریانی که کلید در شرایط عادی بدون قطع شدن تحمل می‌کند.

ولتاژ نامی (Un)

ولتاژ نامی کلید مینیاتوری ولتاژی است که کلید در آن سطح ولتاژ، عملکرد قطع ایمن و بدون مشکل دارد.

برای مصارف ساختمانی معمولاً:

• 230 ولت تک‌فاز
• 400 ولت سه‌فاز

حداکثر قدرت قطع (Breaking Capacity)

حداکثر جریان قطع یا قدرت قطع، بیشترین جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب قطع کند.

• این مقدار معمولاً چندین برابر جریان نامی است.
• مقادیر رایج: 4.5kA – 6kA – 10kA

انتخاب قدرت قطع مناسب، مخصوصاً در پروژه‌های صنعتی اهمیت زیادی دارد.

تعداد سیکل‌های مکانیکی

این مشخصه نشان‌دهنده تعداد دفعات باز و بسته شدن کلید است که از نظر مکانیکی توان تحمل دارد.

معمولاً بیش از 1000 سیکل

در برندهای باکیفیت این عدد بسیار بالاتر است

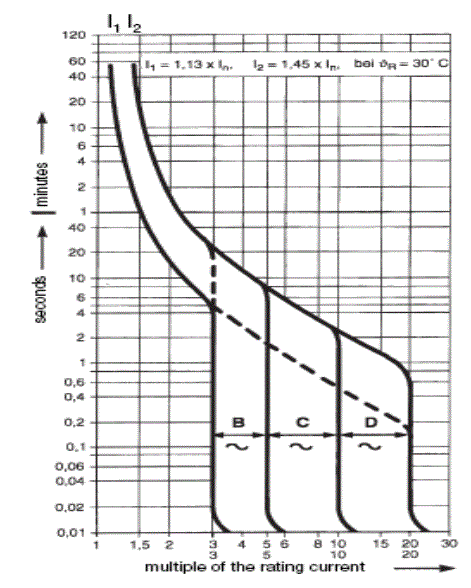

منحنی‌های قطع کلید مینیاتوری (B، C، D)

یکی از مهم‌ترین معیارهای انتخاب کلید مینیاتوری، منحنی قطع (Tripping Curve) آن است که نحوه عملکرد بخش مغناطیسی را مشخص می‌کند.

کلیدهای مینیاتوری در سه تیپ اصلی تولید می‌شوند:

منحنی B

• مناسب مصارف روشنایی و خانگی
• مناسب مدارهایی با جریان راه‌اندازی پایین
• عملکرد مغناطیسی در 3 تا 5 برابر جریان نامی
• کاربرد: منازل مسکونی و بارهای سبک

منحنی C

• مناسب کاربردهای عمومی
• مناسب کابل‌هایی که بار معمولی را تغذیه می‌کنند
• عملکرد مغناطیسی در 5 تا 10 برابر جریان نامی
• کاربرد: ساختمان‌های اداری و تجاری

منحنی D

• مناسب بارهای با جریان راه‌اندازی بالا
• مخصوص موتورها، ترانسفورماتورها و تجهیزات صنعتی
• عملکرد مغناطیسی در 10 تا 14 برابر جریان نامی
• کاربرد: محیط‌های صنعتی و ماشین‌آلات

نقش کلید مینیاتوری در ایمنی سیستم برق

کلید مینیاتوری علاوه بر حفاظت تجهیزات، در سیستم‌های اتصال زمین TN و IT می‌تواند در حفاظت غیرمستقیم افراد در برابر تماس با بدنه‌های برق‌دار نقش مهمی ایفا کند (در صورت طراحی صحیح سیستم حفاظتی).

دستورالعمل نصب و بهره‌برداری از کلید مینیاتوری

برای افزایش طول عمر، عملکرد ایمن و جلوگیری از اختلال در کارکرد کلید مینیاتوری، رعایت شرایط نصب و نگهداری آن ضروری است. نصب غیر اصولی یا قرار گرفتن کلید در شرایط محیطی نامناسب می‌تواند باعث کاهش دقت عملکرد حفاظتی و حتی آسیب به تجهیز شود.

در زمان نصب و استفاده از کلید مینیاتوری باید به نکات زیر توجه شود:

• کلید نباید در معرض گازهای خورنده و مضر مانند گازهای حاوی سولفور، آمونیاک و سایر مواد شیمیایی خورنده قرار گیرد.
• از نصب کلید در محیط‌هایی با رطوبت بالا به‌مدت طولانی خودداری شود.
• کلید نباید در معرض تابش مستقیم نور خورشید برای مدت طولانی باشد، زیرا افزایش دمای بدنه می‌تواند عملکرد آن را تحت تأثیر قرار دهد.
• نصب باید در محیطی خشک، عاری از گرد و غبار و با تهویه مناسب انجام شود.
• دمای محیط نصب باید در محدوده 20- تا 60+ درجه سانتی‌گراد باشد.
• هنگام سیم‌کشی و نصب، ضامن نگهدارنده کلید حتماً در وضعیت OFF قرار داشته باشد.

رعایت این موارد باعث حفظ ایمنی مدار و افزایش عمر مفید کلید مینیاتوری خواهد شد.

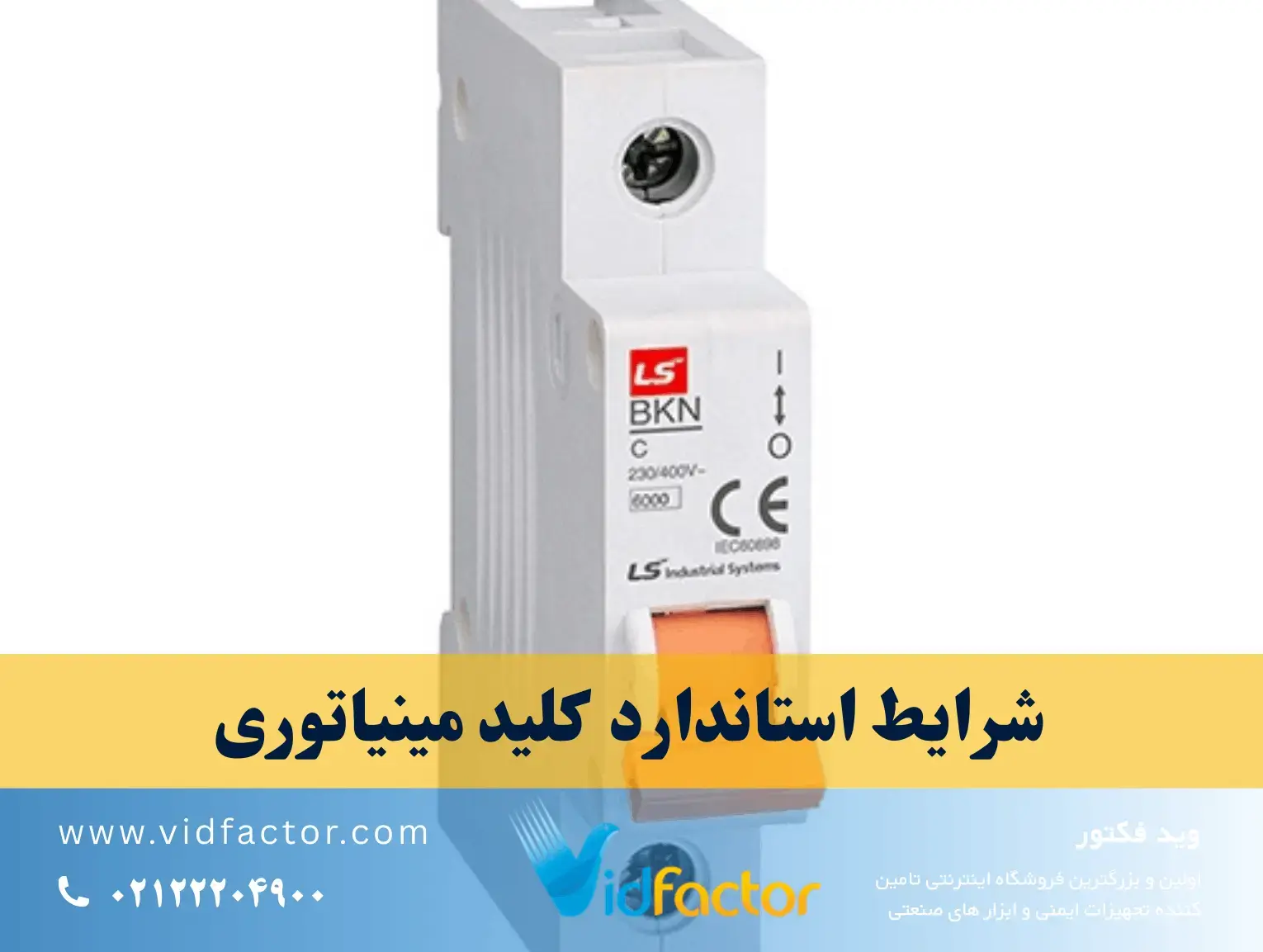

شرایط استاندارد برای عملکرد نرمال کلید مینیاتوری

برای اینکه کلید مینیاتوری مطابق با مشخصات درج‌شده روی بدنه و استانداردهای بین‌المللی عمل کند، باید در شرایط محیطی استاندارد نصب و بهره‌برداری شود.

شرایط استاندارد عملکرد به شرح زیر است:

دمای محیط

بازه دمای مجاز از 5- تا 40+ درجه سانتی‌گراد است و میانگین دما در مدت 24 ساعت نباید از 35 درجه سانتی‌گراد تجاوز کند.

رطوبت نسبی

بین 45 تا 85 درصد مجاز است، مشروط بر اینکه منجر به ایجاد میعان (Condensation) نشود.

نوسان و شوک مکانیکی

محل نصب باید عاری از لرزش‌های شدید و شوک‌های مکانیکی غیرمتعارف باشد، زیرا ضربه و ارتعاش زیاد می‌تواند به مکانیزم داخلی کلید آسیب برساند.

ارتفاع از سطح دریا

عملکرد نرمال کلید مینیاتوری تا ارتفاع 2000 متر از سطح دریا تضمین می‌شود. در ارتفاع‌های بالاتر، ممکن است قدرت قطع کاهش یابد.

شرایط محیطی اطراف:

محیط نصب باید فاقد موارد زیر باشد:

• بخار آب بیش از حد
• بخارات مواد نفتی
• دود غلیظ
• گرد و غبار زیاد
• ذرات نمک
• مواد خورنده شیمیایی

در صورت نصب کلید مینیاتوری در شرایطی خارج از محدوده استاندارد، لازم است از تجهیزات حفاظتی اضافی یا تابلوهای با درجه حفاظت (IP) مناسب استفاده شود.

جمع‌بندی نهایی

کلید مینیاتوری (MCB) یکی از اساسی‌ترین تجهیزات حفاظتی در سیستم‌های توزیع برق است که نقش حیاتی در حفاظت مدارها در برابر اضافه‌بار و اتصال کوتاه ایفا می‌کند. این تجهیز با بهره‌گیری از دو مکانیزم اصلی شامل رله مغناطیسی (عملکرد سریع) و نوار بیمتال (عملکرد تأخیری)، می‌تواند در شرایط خطا به‌صورت خودکار مدار را قطع کرده و از آسیب به سیم‌کشی، تجهیزات الکتریکی و حتی بروز آتش‌سوزی جلوگیری کند.

کلیدهای مینیاتوری در مدل‌های تک‌پل تا چهارپل، در بازه‌های مختلف جریان نامی و با منحنی‌های قطع B، C و D تولید می‌شوند تا متناسب با نوع مصرف (خانگی، اداری یا صنعتی) انتخاب شوند. توجه به مشخصات فنی مانند جریان نامی، ولتاژ نامی، قدرت قطع و شرایط محیطی نصب، نقش تعیین‌کننده‌ای در عملکرد صحیح و ایمن این تجهیز دارد.

همچنین رعایت دستورالعمل‌های نصب و بهره‌برداری، از جمله کنترل دما، رطوبت، ارتفاع نصب و جلوگیری از تماس با مواد خورنده، باعث افزایش طول عمر و حفظ دقت عملکرد حفاظتی کلید خواهد شد.

در نهایت، انتخاب صحیح کلید مینیاتوری نه‌تنها باعث افزایش ایمنی سیستم برق می‌شود، بلکه از هزینه‌های ناشی از خرابی تجهیزات و توقف عملکرد سیستم نیز جلوگیری می‌کند. به همین دلیل، شناخت کامل ساختار، مشخصات فنی و شرایط استاندارد بهره‌برداری از کلید مینیاتوری برای هر طراح، مجری و بهره‌بردار سیستم‌های برق ضروری است.
