فلوتر برقی
فلوتر برقی:
صورت کلی می توان فرآیند های مرتبط با کنترل سطح سیال را به چند فرآیند کلی تقسیم بندی کرد.
- پرکردن و جلوگیری از سر ریز شدن
- پر نگهداشتن جلوگیری از خالی شدن مخزن
- خالی نگهداشتن، جلوگیری از پر شدن مخزن
- خالی کردن، خالی کردن مخزن پس از رسیدن به یک حد مورد نظر
- تنظیم سطح مخزن، نگهداشتن سطح مخزن بین دو مقدار مشخص
کنترل کننده های سطح مخزن را همچنین می توان به دو گروه آنالوگ و دیجیتال تقسیم بندی نمود. در سیستم های آنالوگ علاوه بر تشخیص پر و خالی بودن مخزن، امکان انداز ه گیری سطح مخزن نیز وجود دارد. در صورتی که در سیستم دیجیتال فقط امکان تشخیص پر و خالی بودن موجود است.

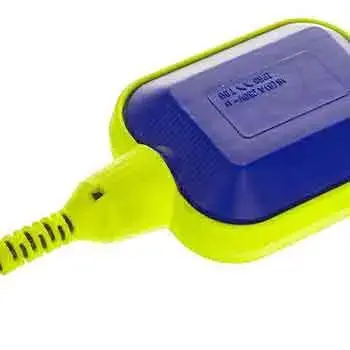

در روش دیجیتال می توان از ابزار هایی مانند شناور برقی به خوبی بهره برد. معروف ترین این فلوترها، فلوتر ساچمه است. شناور ساچمه ای یکی از ساده ترین و ابتدایی ترین ابزار کنترل سطح مایعات است.

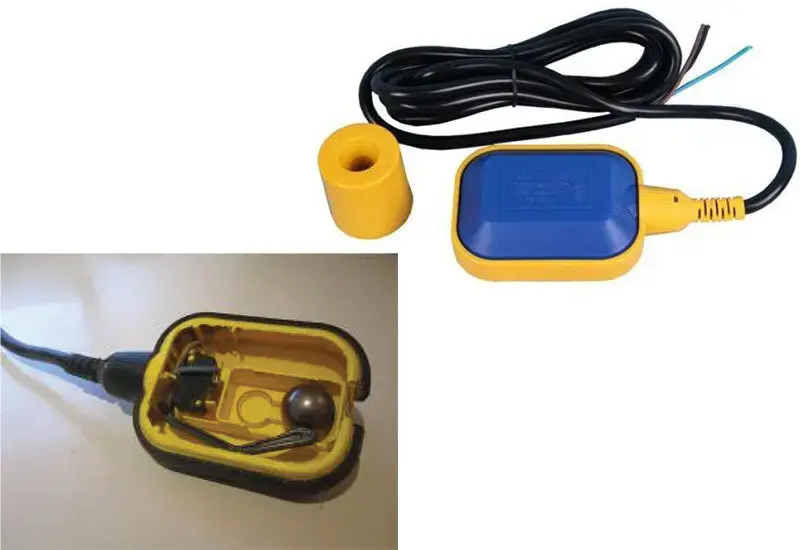

بخش های مختلففلوترساچمه ای:
این وسیله از سه بخش اصلی تشکیل شده است:
- شناور یا فلوتر
- وزنه محدود کننده
- کابل اتصال الکتریکی سه رشته ای
در داخل این نوع از شناور یا فلوتر یک ساچمه فولادی وجود دارد که با تغییر وضعیت قرار گیری فلوتر با یک میکرو سوئیچ با عملکرد تبدیل یا چنج اور تماس پیدا کرده و باعث تغییر وضعیت آن می شود.
سادگی نصب، عدم نیاز به مدارات جانبی، سادگی تنظیم ارتفاع، قیمت مناسب از امتیازات این شناور برقی محسوب می شود.
عدم نمایش سطح مخزن و مشکلات برق گرفتگی و نشتی ناشی معایب مرتبط به کابل یا شناور را می توان به عنوان معایب آن برشمرد.
انتخاب شناور برقی:
برای انتخاب فلوتر بایستی اطلاعات کافی مناسبی از نوع سیال به لحاظ وزن حجمی، ساختارشیمیایی، امکان ایجاد حریق در آن و حرارت و نهایتا فشار نسبی و مطلق سیال در اختیار داشته باشید.
با داشتن این اطلاعات و مقایسه آن، با اطلاعات مشخصات مربوط به شناور نسبت به انتخاب اینFlotterاقدام نمائید.
مشخصات اصلی فلوتر:
- عملکرد در جهت خاص یا عملکرد بدون توجه به جهتی خاصomnidirectional vs directional
- غلظت مجاز
- فشار ماکزیمم
- درجه حرارت مجاز کاری
- ولتاژ کاری
- جریان مجاز قابل قطع و وصل
- جنس بدنه
- جنس و سایز و طول کابل
- وزن شناور بدون کابل
- وزن کابل
- وزن قطعه محدود کننده
- امکان یا رده ضد انفجارEx
- محدوده زاویه عملکرد
با مقایسه این مقادیر و شرایط استفاده و توجه به توان موتور می توانید شناور مناسب برای کنترل سطح مایعات را انتخاب نمائید. نکته ای که باید در مورد انتخاب فلوتر در نظر داشته باشید برای پمپ های با توان بالا یا الکتروپمپ سه فاز، نیاز به تابلو کنترل و کنتاکتور است.
